第二节红外控制电子玩具

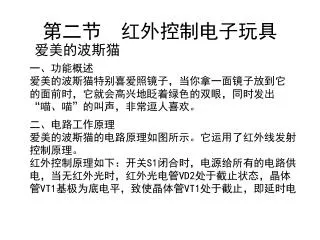

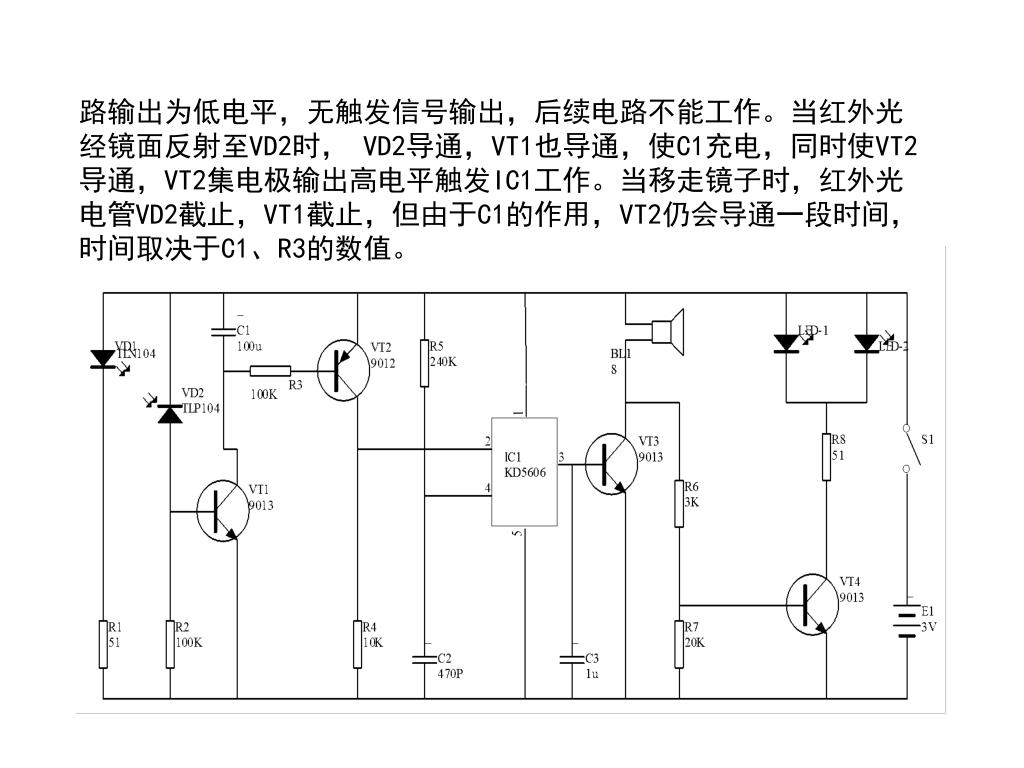

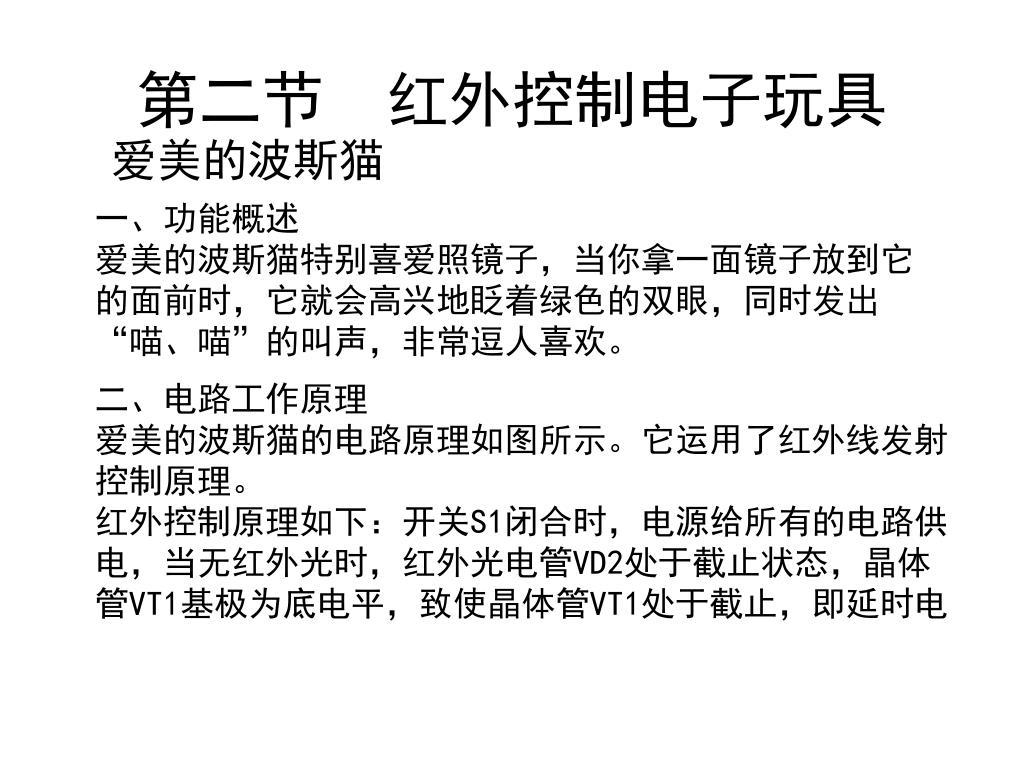

第二节红外控制电子玩具 爱美的波斯猫一、功能概述爱美的波斯猫特别喜爱照镜子，当你拿一面镜子放到它的面前时，它就会高兴地眨着绿色的双眼，同时发出 “喵、喵”的叫声，非常逗人喜欢。二、电路工作原理爱美的波斯猫的电路原理如图所示。它运用了红外线发射控制原理。红外控制原理如下：开关S1闭合时，电源给所有的电路供电，当无红外光时，红外光电管VD2处于截止状态，晶体管VT1基极为底电平，致使晶体管VT1处于截止，即延时电

路输出为低电平，无触发信号输出，后续电路不能工作。当红外光经镜面反射至VD2时， VD2导通，VT1也导通，使C1充电，同时使VT2导通，VT2集电极输出高电平触发IC1工作。当移走镜子时，红外光电管VD2截止，VT1截止，但由于C1的作用，VT2仍会导通一段时间，时间取决于C1、R3的数值。

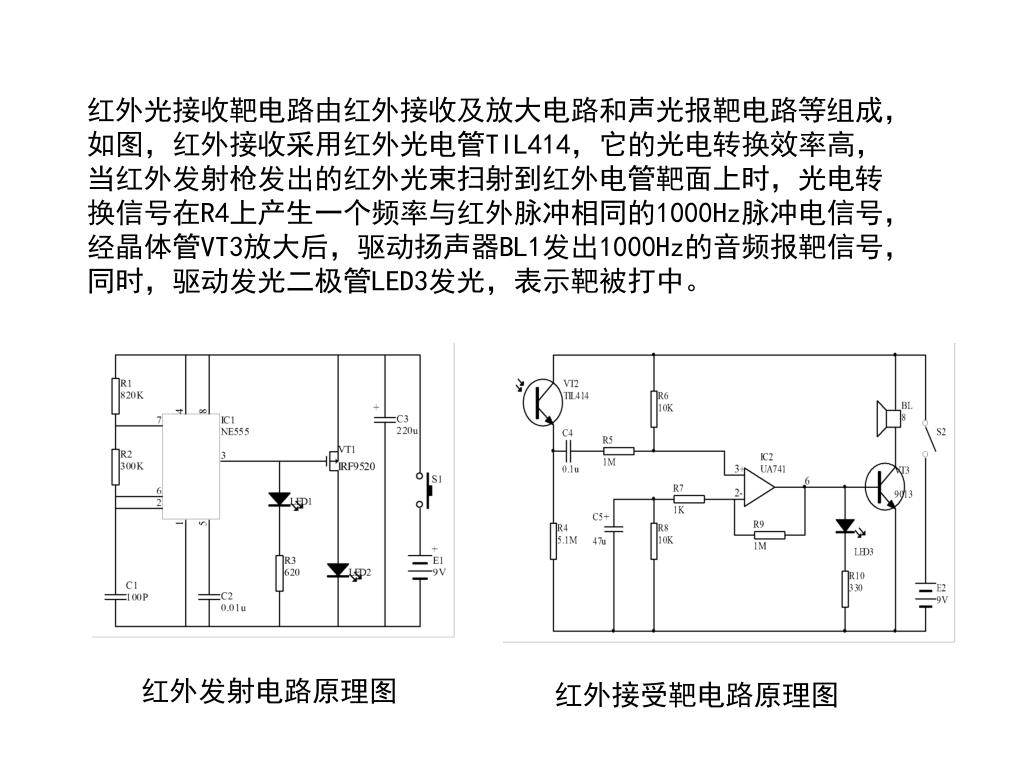

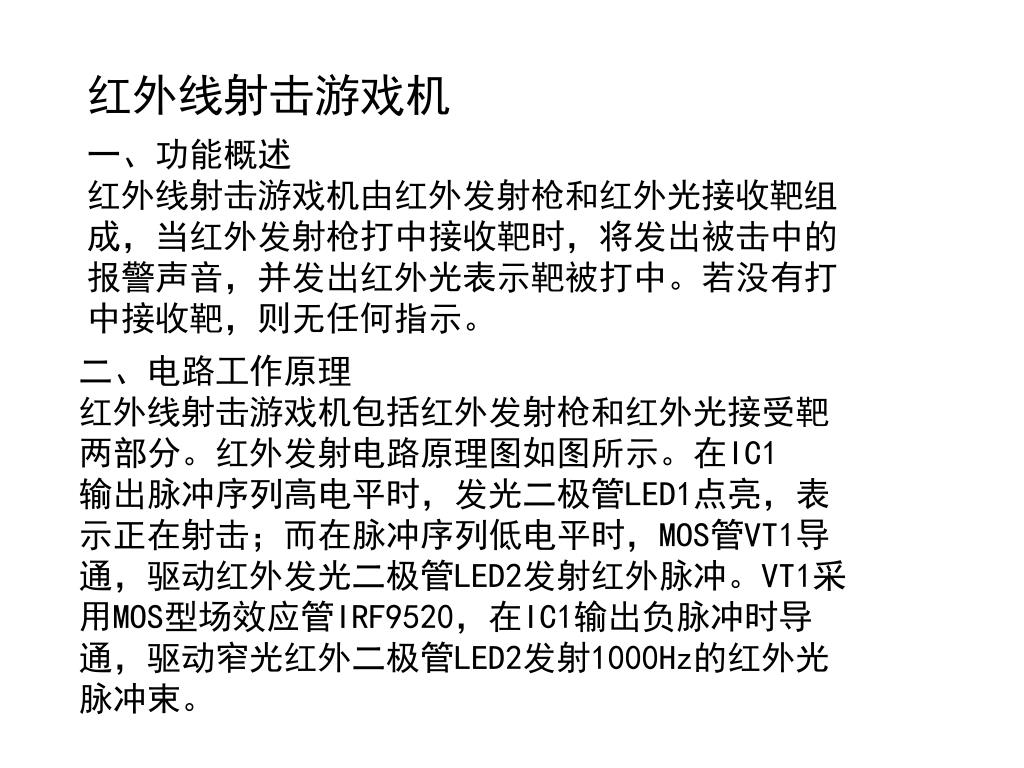

红外线射击游戏机 一、功能概述红外线射击游戏机由红外发射枪和红外光接收靶组成，当红外发射枪打中接收靶时，将发出被击中的报警声音，并发出红外光表示靶被打中。若没有打中接收靶，则无任何指示。二、电路工作原理红外线射击游戏机包括红外发射枪和红外光接受靶两部分。红外发射电路原理图如图所示。在IC1 输出脉冲序列高电平时，发光二极管LED1点亮，表示正在射击；而在脉冲序列低电平时，MOS管VT1导通，驱动红外发光二极管LED2发射红外脉冲。VT1采用MOS型场效应管IRF9520，在IC1输出负脉冲时导通，驱动窄光红外二极管LED2发射1000Hz的红外光脉冲束。

红外光接收靶电路由红外接收及放大电路和声光报靶电路等组成，如图，红外接收采用红外光电管TIL414，它的光电转换效率高，当红外发射枪发出的红外光束扫射到红外电管靶面上时，光电转换信号在R4上产生一个频率与红外脉冲相同的1000Hz脉冲电信号，经晶体管VT3放大后，驱动扬声器BL1发出1000Hz的音频报靶信号，同时，驱动发光二极管LED3发光，表示靶被打中。红外发射电路原理图红外接受靶电路原理图

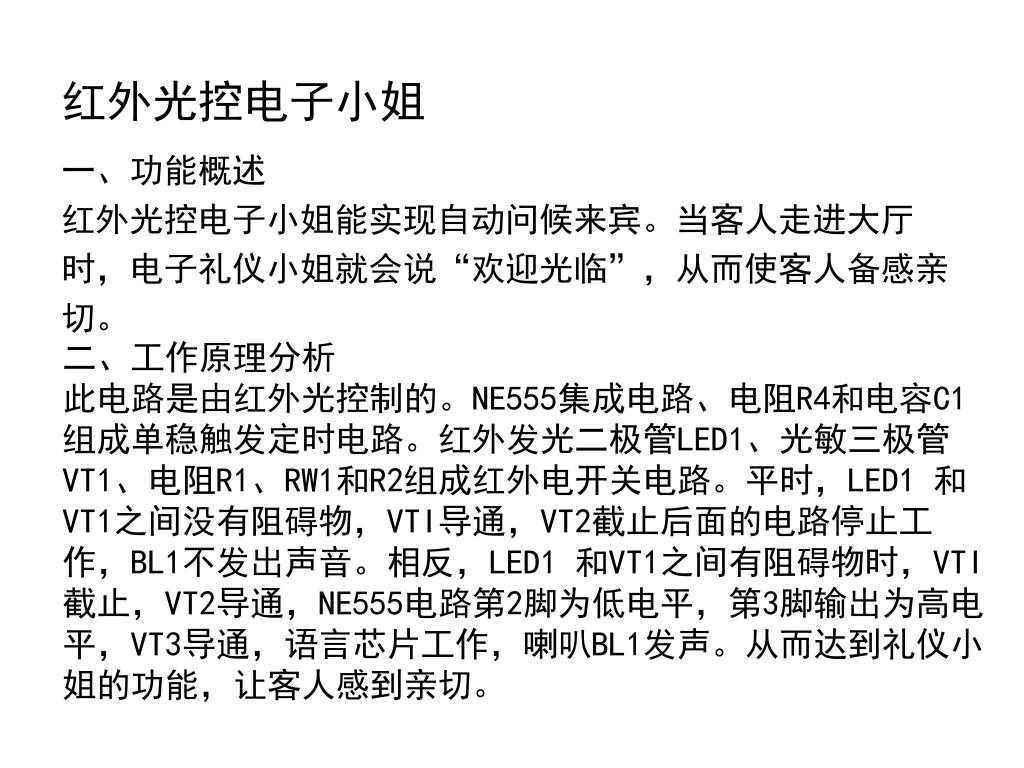

红外光控电子小姐 一、功能概述红外光控电子小姐能实现自动问候来宾。当客人走进大厅时，电子礼仪小姐就会说“欢迎光临”，从而使客人备感亲切。二、工作原理分析此电路是由红外光控制的。NE555集成电路、电阻R4和电容C1 组成单稳触发定时电路。红外发光二极管LED1、光敏三极管 VT1、电阻R1、RW1和R2组成红外电开关电路。平时，LED1 和 VT1之间没有阻碍物，VTI导通，VT2截止后面的电路停止工作，BL1不发出声音。相反，LED1 和VT1之间有阻碍物时，VTI 截止，VT2导通，NE555电路第2脚为低电平，第3脚输出为高电平，VT3导通，语言芯片工作，喇叭BL1发声。从而达到礼仪小姐的功能，让客人感到亲切。

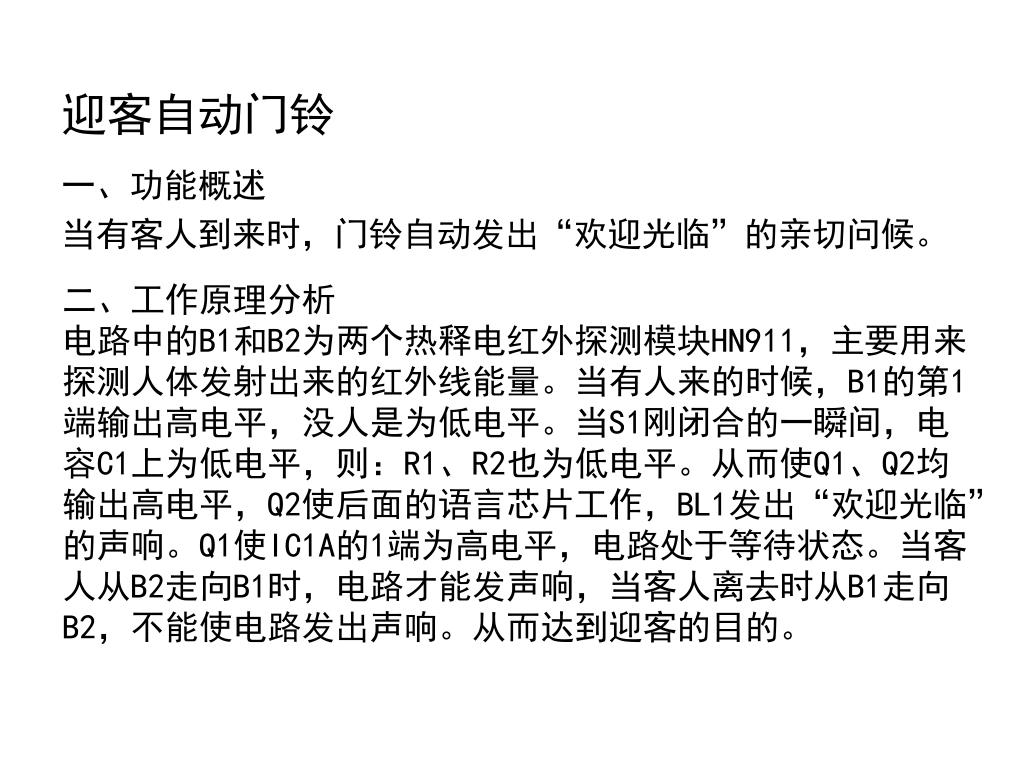

迎客自动门铃 一、功能概述当有客人到来时，门铃自动发出“欢迎光临”的亲切问候。二、工作原理分析电路中的B1和B2为两个热释电红外探测模块HN911，主要用来探测人体发射出来的红外线能量。当有人来的时候，B1的第1 端输出高电平，没人是为低电平。当S1刚闭合的一瞬间，电容C1上为低电平，则：R1、R2也为低电平。从而使Q1、Q2均输出高电平，Q2使后面的语言芯片工作，BL1发出“欢迎光临” 的声响。Q1使IC1A的1端为高电平，电路处于等待状态。当客人从B2走向B1时，电路才能发声响，当客人离去时从B1走向 B2，不能使电路发出声响。从而达到迎客的目的。

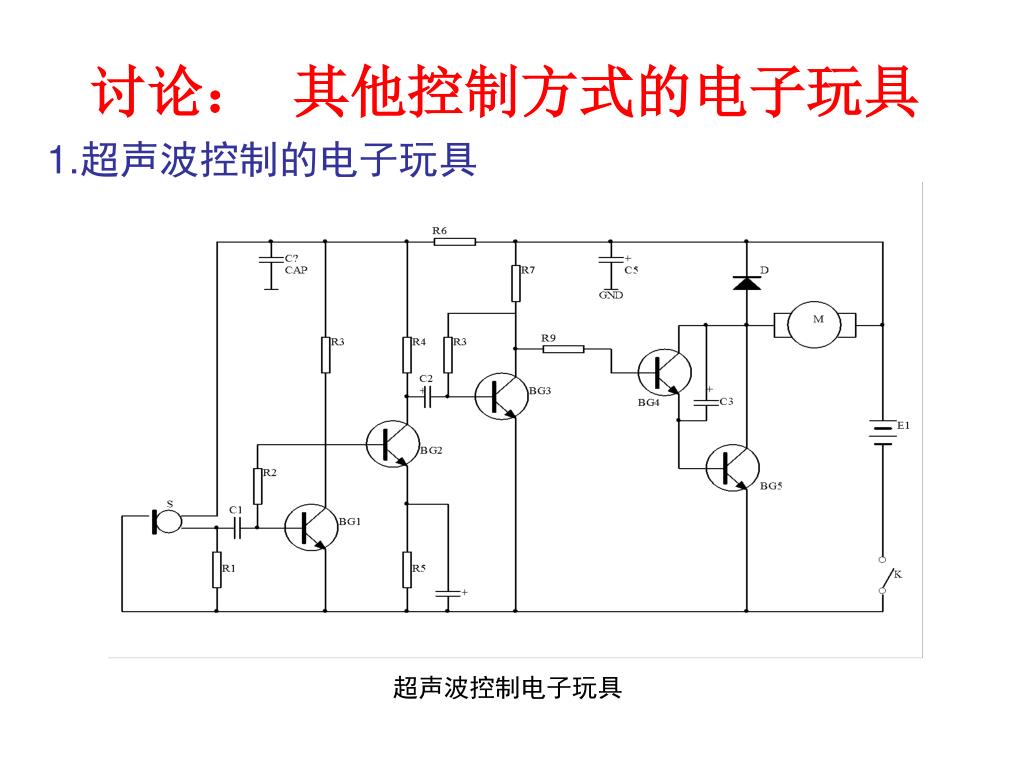

讨论：其他控制方式的电子玩具 1.超声波控制的电子玩具超声波控制电子玩具

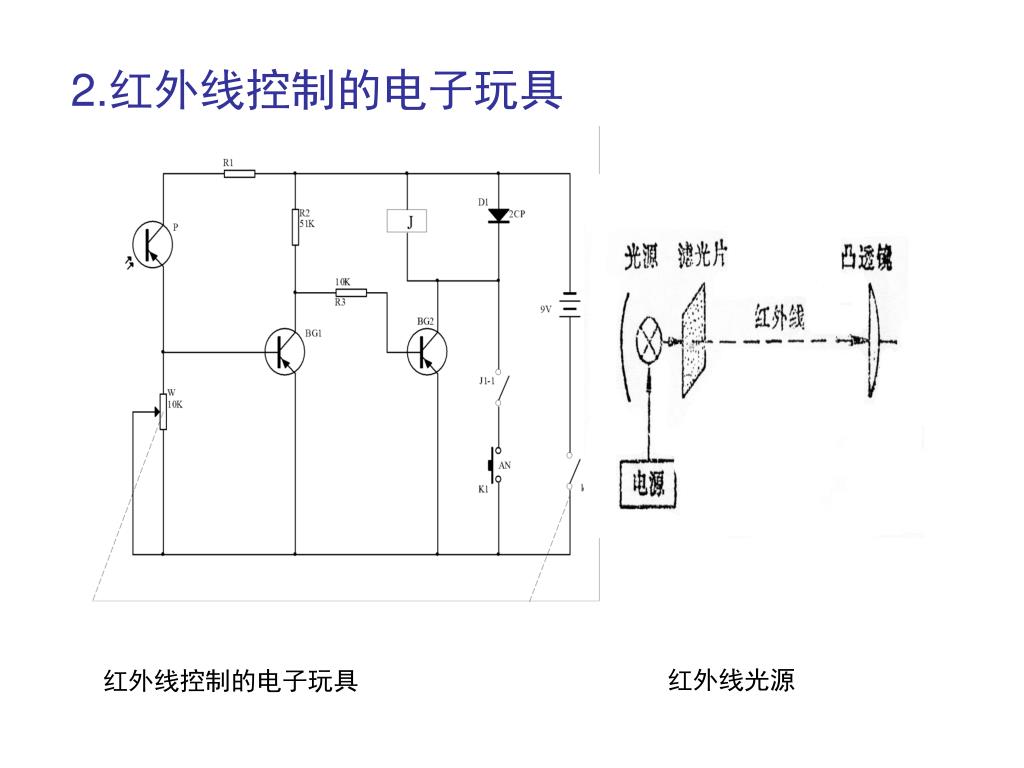

2.红外线控制的电子玩具 红外线光源红外线控制的电子玩具

第二节 红外控制电子玩具
