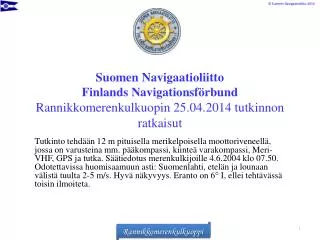

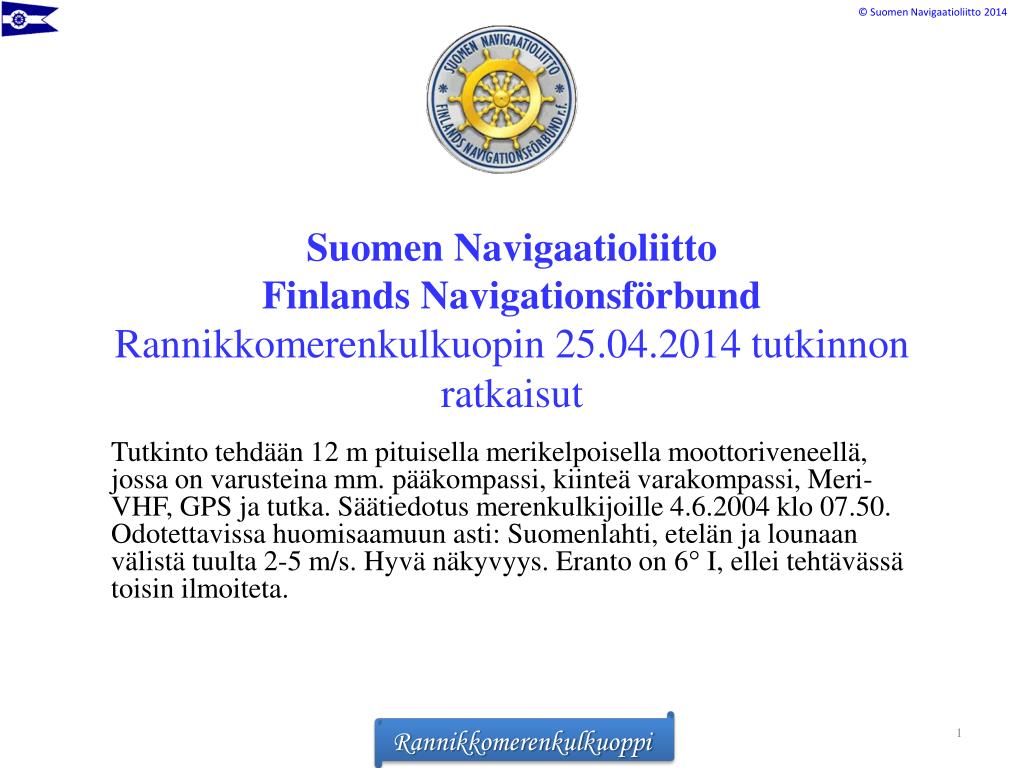

  1. Suomen NavigaatioliittoFinlandsNavigationsförbundRannikkomerenkulkuopin 25.04.2014 tutkinnon ratkaisut Tutkinto tehdään 12 m pituisella merikelpoisella moottoriveneellä, jossa on varusteina mm. pääkompassi, kiinteä varakompassi, Meri- VHF, GPS ja tutka. Säätiedotus merenkulkijoille 4.6.2004 klo 07.50. Odotettavissa huomisaamuun asti: Suomenlahti, etelän ja lounaan välistä tuulta 2-5 m/s. Hyvä näkyvyys. Eranto on 6° I, ellei tehtävässä toisin ilmoiteta.

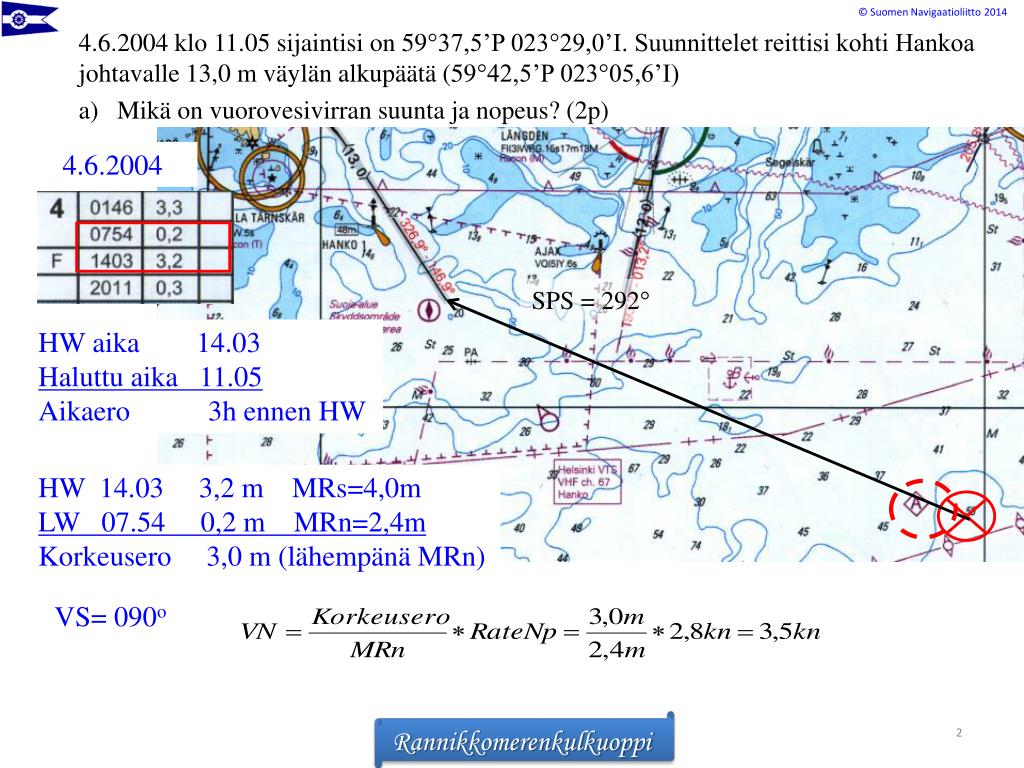

  2. 4.6.2004 klo 11.05 sijaintisi on 5937,5’P 02329,0’I. Suunnittelet reittisi kohti Hankoa johtavalle 13,0 m väylän alkupäätä (59°42,5’P 023°05,6’I) Mikä on vuorovesivirran suunta ja nopeus? (2p) 4.6.2004 SPS = 292 HW aika 14.03 Haluttu aika 11.05 Aikaero 3h ennen HW HW 14.03 3,2 m MRs=4,0m LW 07.54 0,2 m MRn=2,4m Korkeusero 3,0 m (lähempänä MRn) VS= 090o

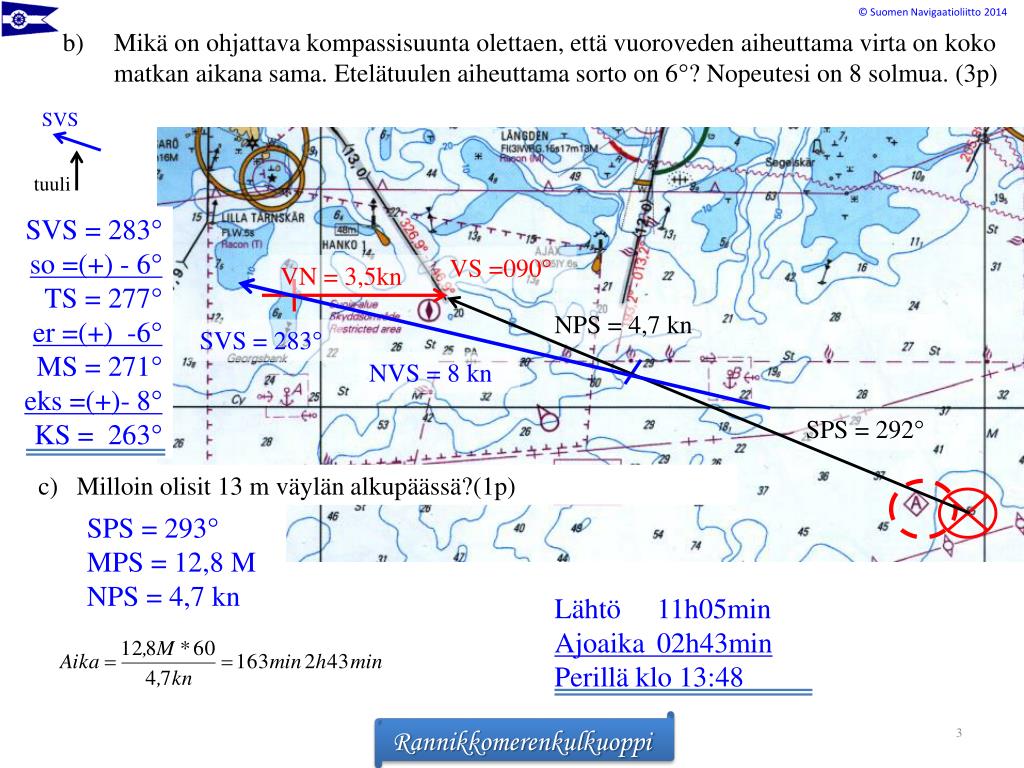

  3. Mikä on ohjattava kompassisuunta olettaen, että vuoroveden aiheuttama virta on koko matkan aikana sama. Etelätuulen aiheuttama sorto on 6°? Nopeutesi on 8 solmua. (3p) SVS tuuli SVS = 283 so =(+) - 6 TS = 277 er =(+) -6 MS = 271 eks =(+)- 8 KS = 263 VS =090 VN = 3,5kn NPS = 4,7 kn SVS = 283 NVS = 8 kn SPS = 292 Milloin olisit 13 m väylän alkupäässä?(1p) SPS = 293 MPS = 12,8 M NPS = 4,7 kn Lähtö 11h05min Ajoaika 02h43min Perillä klo 13:48

  4. 5.6.2004 noin kello 10.30 lähestyt Hangon satamaa. Aluksen syväys on 2,1 m. Haluat 0,6 m varmuusrajan. Sataman syvyys on merikartalla. 1,2 m. • Milloin pääset satamaan? (1,5p) • Olet suunnitellut lähteväsi samana päivänä (5.6) ennen kello 19.00, milloin sinun on viimeistään lähdettävä jotta veden syvyys olisi vielä riittävä? (1,5p) 1,5 m 2,9 m Tarvitsemme vuorovettä: 2,1 m + 0,6 m – 1,2 m = 1,5 m Luemme taulukosta: LW = 0,4 m 0828 HW = 2,9 m 1437 a)Tulo HW 14h37min - 3h20min = klo 11.17 b) Lähtö HW 14h37min + 3h20min = klo 17.57 0,4 m -3h 20 min 1437 +3h 20 min

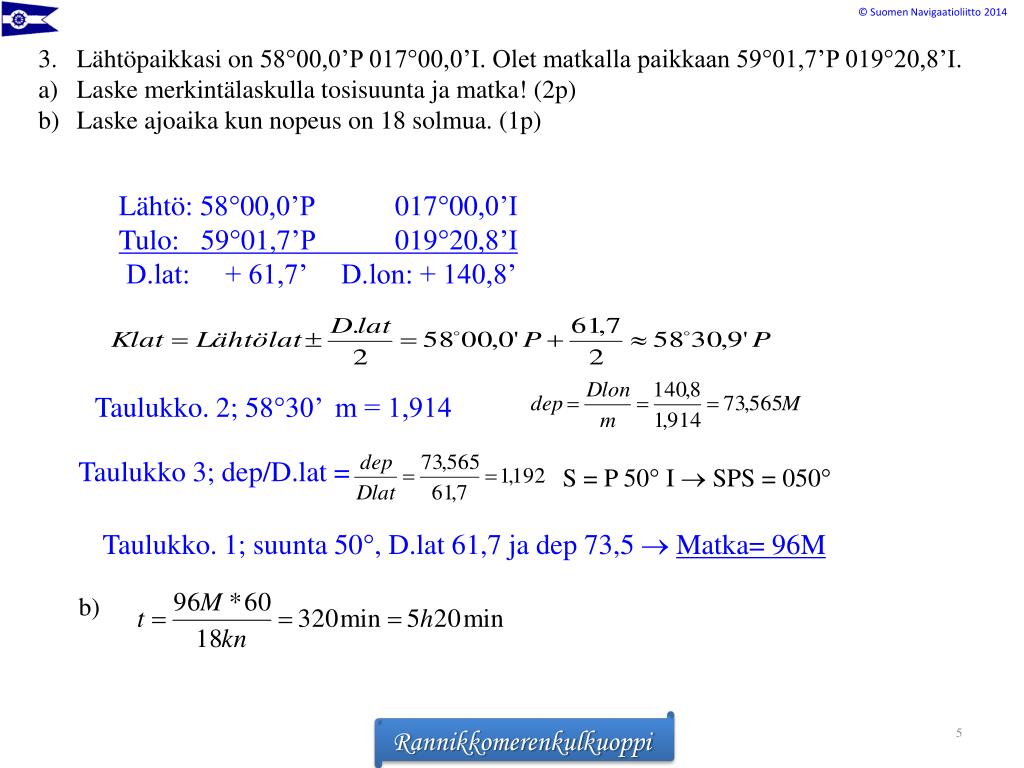

  5. Lähtöpaikkasi on 58°00,0’P 017°00,0’I. Olet matkalla paikkaan 59°01,7’P 019°20,8’I. Laske merkintälaskulla tosisuunta ja matka! (2p) Laske ajoaika kun nopeus on 18 solmua. (1p) Lähtö: 5800,0’P 01700,0’I Tulo: 5901,7’P 01920,8’I D.lat: + 61,7’ D.lon: + 140,8’ Taulukko. 2; 5830’ m = 1,914 Taulukko 3; dep/D.lat = S = P 50 I  SPS = 050 Taulukko. 1; suunta 50, D.lat 61,7 ja dep 73,5  Matka= 96M b)

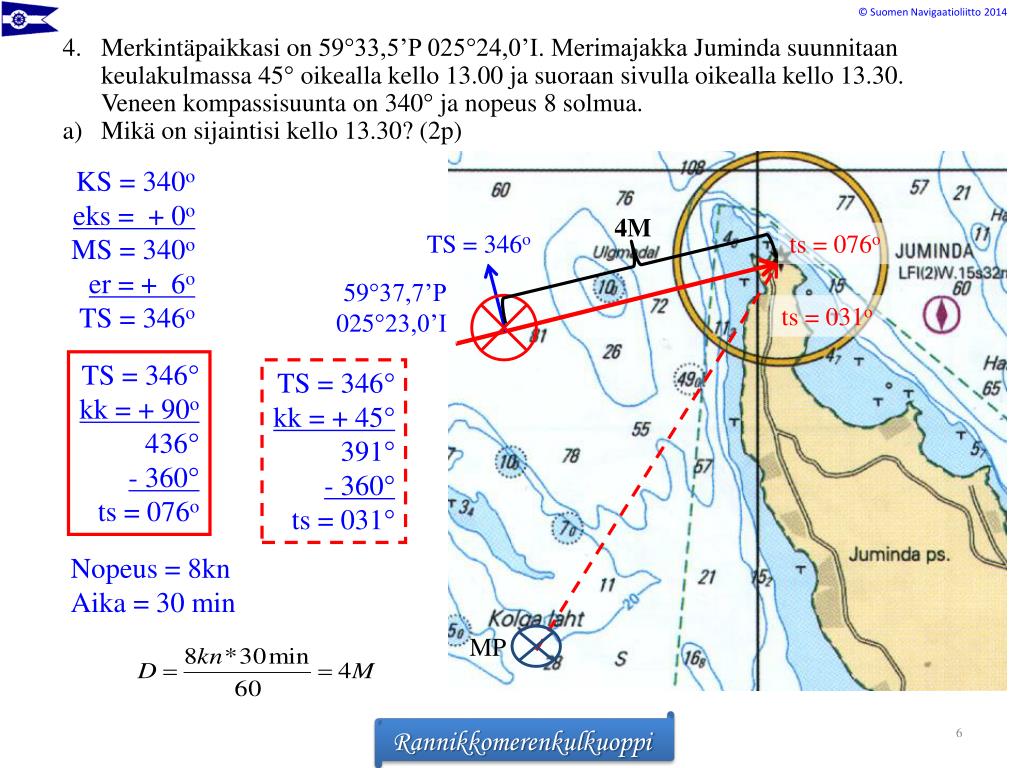

  6. Merkintäpaikkasi on 5933,5’P 02524,0’I. Merimajakka Juminda suunnitaan keulakulmassa 45 oikealla kello 13.00 ja suoraan sivulla oikealla kello 13.30. Veneen kompassisuunta on 340° ja nopeus 8 solmua. Mikä on sijaintisi kello 13.30? (2p) KS = 340o eks = + 0o MS = 340o er = + 6o TS = 346o 4M TS = 346o ts = 076o 59°37,7’P 025°23,0’I ts = 031o TS = 346 kk = + 90o 436 - 360 ts = 076o TS = 346 kk = + 45 391 - 360 ts = 031 Nopeus = 8kn Aika = 30 min MP

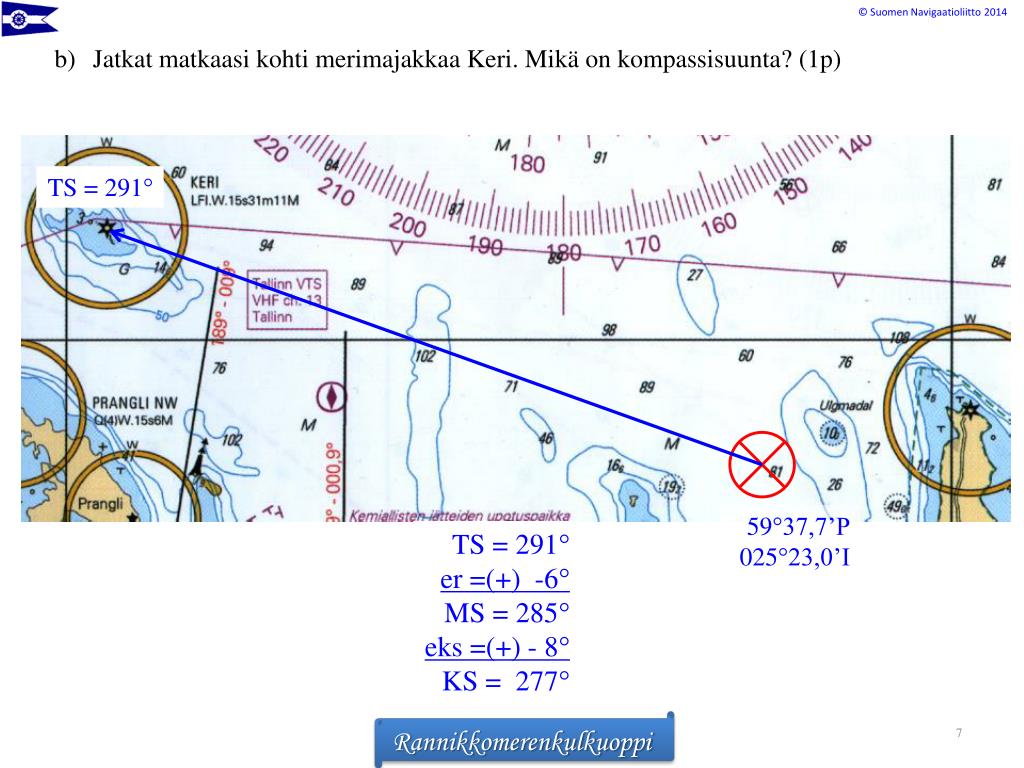

  7. Jatkat matkaasi kohti merimajakkaa Keri. Mikä on kompassisuunta? (1p) TS = 291 59°37,7’P 025°23,0’I TS = 291 er =(+) -6 MS = 285 eks =(+) - 8 KS = 277

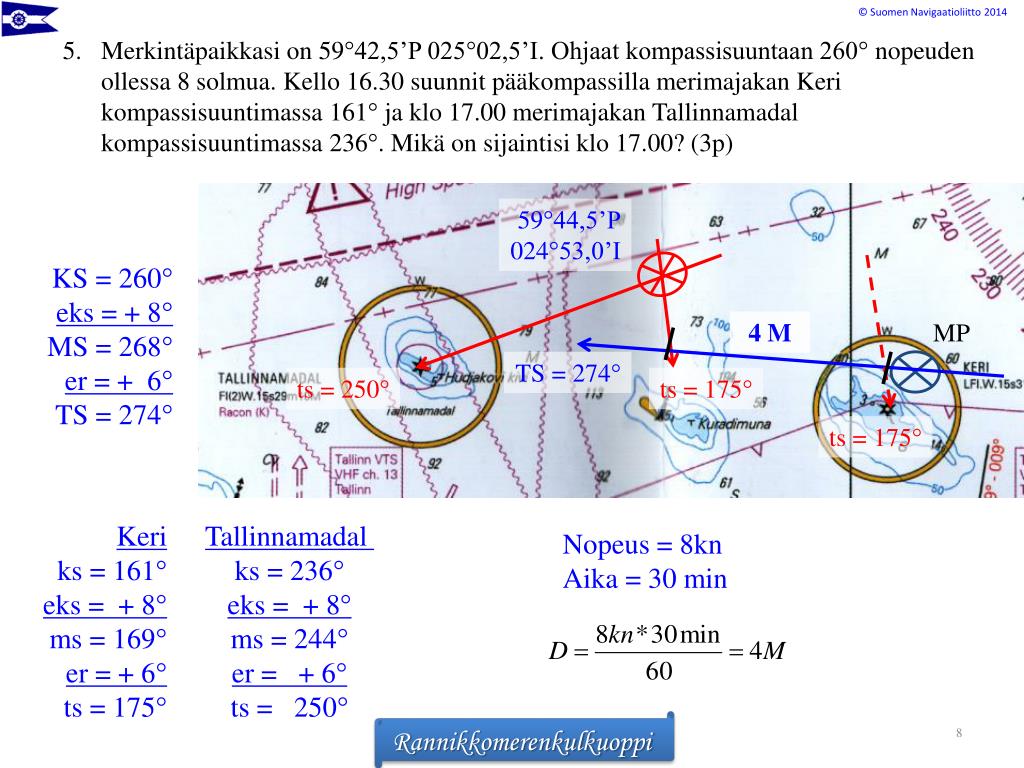

  8. Merkintäpaikkasi on 5942,5’P 02502,5’I. Ohjaat kompassisuuntaan 260° nopeuden ollessa 8 solmua. Kello 16.30 suunnit pääkompassilla merimajakan Keri kompassisuuntimassa 161° ja klo 17.00 merimajakan Tallinnamadal kompassisuuntimassa 236°. Mikä on sijaintisi klo 17.00? (3p) 59°44,5’P 024°53,0’I KS = 260 eks = + 8 MS = 268 er = + 6 TS = 274 4 M MP TS = 274 ts = 250 ts = 175 ts = 175 Keri ks = 161 eks = + 8 ms = 169 er = + 6 ts = 175 Tallinnamadal ks = 236 eks = + 8 ms = 244 er = + 6 ts = 250 Nopeus = 8kn Aika = 30 min

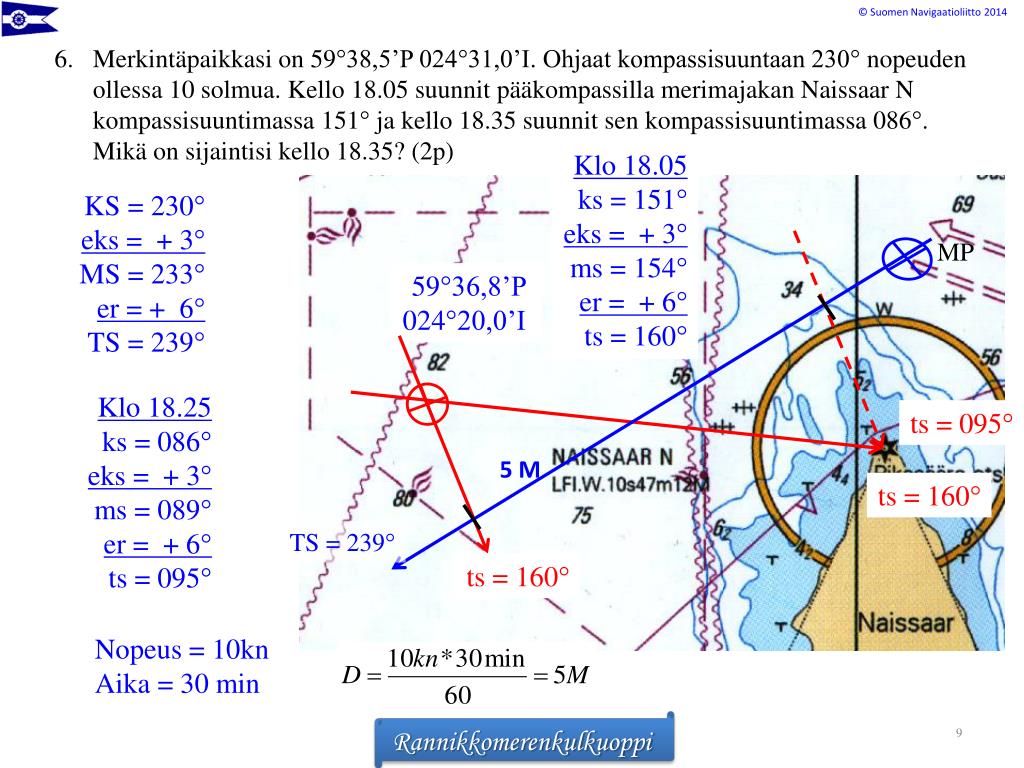

  9. Merkintäpaikkasi on 5938,5’P 02431,0’I. Ohjaat kompassisuuntaan 230 nopeuden ollessa 10 solmua. Kello 18.05 suunnit pääkompassilla merimajakan Naissaar N kompassisuuntimassa 151 ja kello 18.35 suunnit sen kompassisuuntimassa 086°. Mikä on sijaintisi kello 18.35? (2p) Klo 18.05 ks = 151 eks = + 3 ms = 154 er = + 6 ts = 160 KS = 230 eks = + 3 MS = 233 er = + 6 TS = 239 MP 59°36,8’P 024°20,0’I Klo 18.25 ks = 086 eks = + 3 ms = 089 er = + 6 ts = 095 ts = 095 5 M ts = 160 TS = 239 ts = 160 Nopeus = 10kn Aika = 30 min

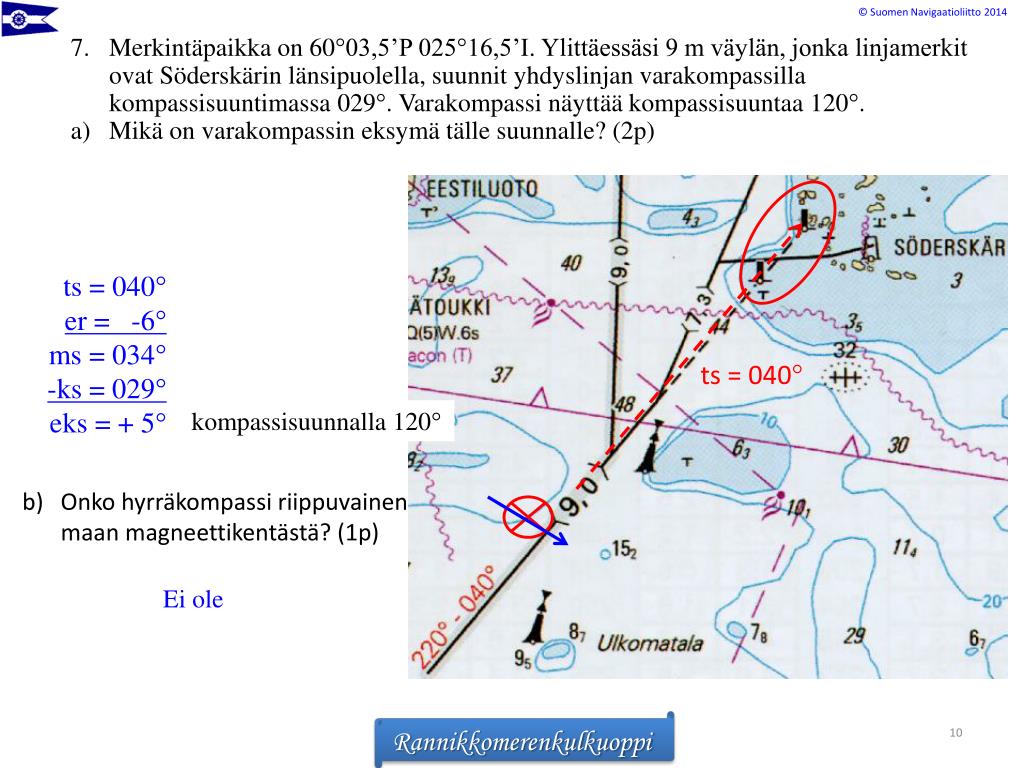

  10. Merkintäpaikka on 60°03,5’P 025°16,5’I. Ylittäessäsi 9 m väylän, jonka linjamerkit ovat Söderskärin länsipuolella, suunnit yhdyslinjan varakompassilla kompassisuuntimassa 029°. Varakompassi näyttää kompassisuuntaa 120°. Mikä on varakompassin eksymä tälle suunnalle? (2p) ts = 040 er = -6 ms = 034 -ks = 029 eks = + 5 ts = 040 kompassisuunnalla 120° Onko hyrräkompassi riippuvainen maan magneettikentästä? (1p) Ei ole

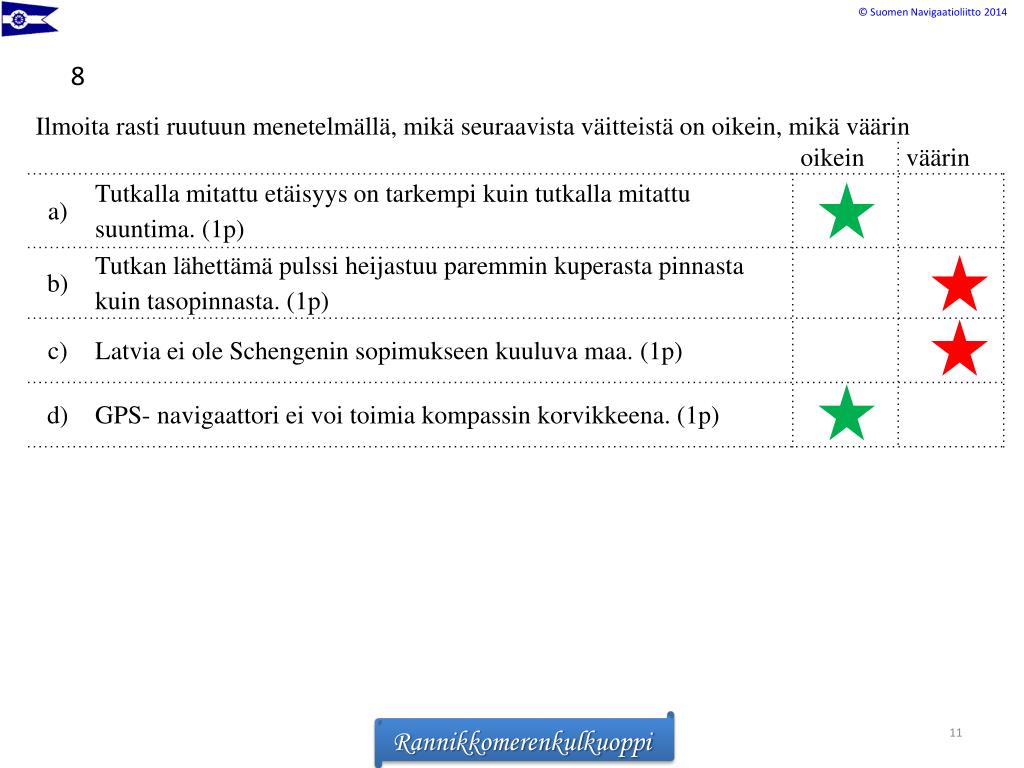

  11. 8

  12. 9 Aalloilla on kolme keskeistä ominaisuutta, mitkä ne ovat? (1p) pituus, korkeus, jyrkkyys Mitä ovat tutkan EBL- ja VRM- toiminnot? (1p) EBL = elektroninen suuntaviivain ja VRM = siirrettävä etäisyysrengas Miten pohjoisella pallonpuoliskolla tuuli kiertää korkeapaineessa korkean keskustaa? (1p) ISOBAARI pohjoisella pallonpuoliskolla korkeapaineessa tuuli kiertää korkean keskusta myötäpäivään.
