  1. UPnP Working Group Home Control & Security By: Markus A. Wischy Siemens AG Presenter: Ghulam Bhatti Mitsubishi Electric

  2. ホームオートメーションとセキュリティDCP 定義完了状況 • ホームオートメーションとセキュリティワーキンググループでは以下の応用分野のDCPを定義しています。: • 照明 • HVAC • デジタル（防犯）カメラ • ブラインド/シャッター/モーターコントロール • 電力システム • 防犯システム

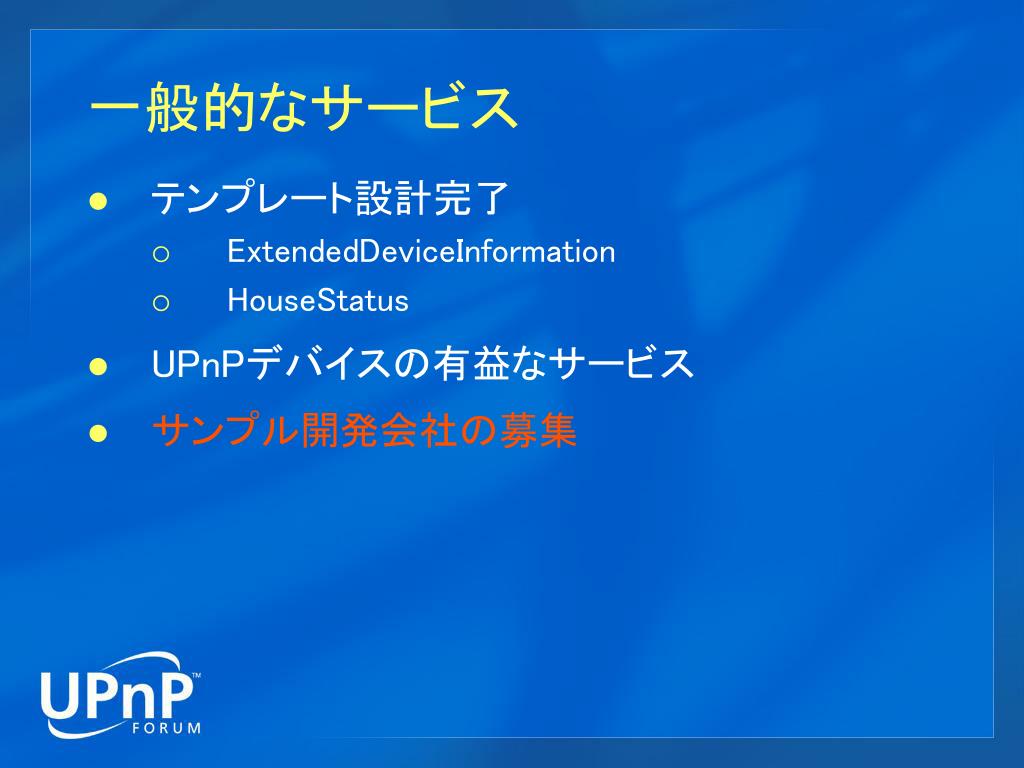

  3. 一般的なサービス • テンプレート設計完了 • ExtendedDeviceInformation • HouseStatus • UPnPデバイスの有益なサービス • サンプル開発会社の募集

  4. デバイス - BinaryLight - DimmableLight サービス - SwitchPower - Dimming 照明 • テンプレート設計完了 • サンプル開発会社:Siemens, EIBA, Echelon, Lutron • サンプルテスト　　　懸案中 • TC承認 • 45 日のレビュー • コメントへの対応 • SC承認

  5. デバイス - DigitalSecurityCamera サービス - DigitalSecurityCameraSettings - DigitalSecurityCameraStillImage - DigitalSecurityCameraMotionImage デジタル（防犯）カメラ • テンプレート設計完了 • サンプル開発会社:Axis, D-Link, Logitech, Panasonic • プラグフェスト 　　　　--> 2002年10月31日 • サンプルテスト--> 2002年11月15日までに • TC 承認 --> 2002年12月15日までに • 45 日のレヴュー 　　　　’02年12月16日 - ’03年1月30日 • コメントへの対応　--> 2003年3月までに • SC 承認

  6. デバイス - HVAC_System - HVAC_ZoneThermostat サービス - HVAC_UserOperatingMode - HVAC_FanOperatingMode - FanSpeed - TemperatureSensor - HVAC_SetpointSchedule - ControlValve - TemperatureSetpoint HVAC • テンプレート設計完了 • サンプル開発会社:Siemens, SBT, White-Rodgers • サンプルテスト  SBT; その他は未 • TC 承認 • 45 日のレヴュー • コメントへの対応 • SC 承認

  7. シャッター/ブラインド/モーターコントロールシャッター/ブラインド/モーターコントロール • テンプレート設計完了 • サンプル開発会社:Somfy, Siemens • 3番目のサンプル開発会社募集中。 デバイス - SolarProtectionBlind サービス - TwoWayMotionMotor

  8. デバイス - PowerSystem - PowerSource - PowerSink - PowerConverter - PowerStorage - UPS Device サービス - PowerMeter - ProgrammableTimer - GenericPowerStorage - GenericPowerConverter - BasicPowerSummary - PredictivePowerSummary - PowerFlow - PowerSocket - Battery - Charger 電力システム • テンプレート設計完了 • サンプル開発会社:APC, MGE UPS, Powerware, Siemens • UPnPセキュリティサービスが電力システムデバイスとサービスに必要となるため、サンプルインプリメンテーションは保留中。 (例、電力計)

  9. Device(s) - SecurityAccessControl Service(s) - Relay - EventLog - Display - Partition - BooleanSensor - PINPad - Reader 防犯とアクセス制御システム • テンプレート設計完了 • サンプル開発会社:KABA Benzing, Metrolink, Visonik • UPnPセキュリティサービスが必要となるため、サンプルインプリメンテーションは保留中。

  10. ドアベルのシナリオ ボタンのプッシュ (ブーリアンセンサー) ベル (スイッチパワー) イベントのプッシュ: 「あなたのドアの前に誰かがいます。」 UPnP イベント GPRS/WLAN イメージの獲得 ホームサーバー (UPnP コントロールポイント / Entrance Device) Siemens SX 45 (コントロールポイント) UPnP アクション: Open GPRS/WLAN UPnP 防犯カメラ (カメラスチルイメージ) アクション 「開けドア」 UPnPドア (双方向モーションモーター)

  11. デモ

  12. PLC ID 10:100 Ethernet ID 10:3 ID 10:10 ID 10:11 ID 10:12 ITRAN PLC モデム WinCE UPnP/non-IP ブリッジ UPnP カメラ 802.11b LCD 時計/モニタ Dimmer Switches 電燈 UPnP コントロールポイント UPnP コントロールポイント PLC ネットワーク UPnP ネットワーク デモの構成

  13. デモの外観 全ての制御は電力線を通じて行われています。 デバイス: スイッチｘ2, 電燈ｘ2 , 時計ｘ1 ,アンプｘ 1 , 　　　 　　　　UPnP/non-IP bridgeｘ１

  14. For the interconnected lifestyle
