Gu a de implementaci n

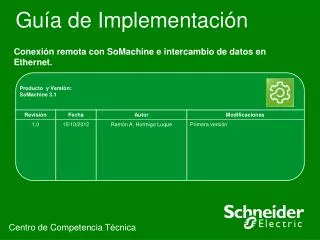

Guía de Implementación

Producto y Versión:

SoMachine 3.1

Conexión remota con SoMachine e intercambio de datos en Ethernet.

Centro de Competencia Técnica


Gu a de implementaci n

Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en:

http://www.schneider-electric.es/faqs

También puede realizar su consulta en cualquier buscador de Internet


Conexi n remota con somachine e intercambio de datos en ethernet ndice

Conexión remota con SoMachine e intercambio de datos en Ethernet.Índice:

1. Intercambio de datos entre M258 y LMC058 en la misma red Ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes Ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes Ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven.

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


Gu a de implementaci n

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

Cliente/Servidor Modbus TCP

  • La transferencia de información entre un cliente y un servidor Modbus se inicia cuando el cliente envía una petición al servidor para transferir información, ejecutar un comando o efectuar una de las muchas funciones posibles.

  • Después de que el servidor reciba la petición, ejecuta el comando o recupera los datos requeridos de la memoria correspondiente. A continuación, el servidor responde al cliente haciéndole saber que el comando se ha completado o proporcionándole los datos solicitados.

  • Tanto el M258 como la LMC058 implementan servicios de cliente como de servidor, pueden iniciar comunicaciones con otros controladores y dispositivos de E/S, así como responder a las peticiones de otros controladores, SCADA, HMI y demás dispositivos.

  • Sin ninguna configuración, el puerto Ethernet incorporado del controlador admite el servidor Modbus.

  • El servidor/cliente Modbus se incluye en el firmware y no requiere ninguna acción de programación por parte del usuario. Debido a esta característica, es accesible en los estados de ejecución, detención y vacío.


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • La siguiente imagen muestra la arquitectura que se utilizará para realizar el ejemplo.

  • En ella se conectan un M258 y una LMC058 a un mismo switch ethernet, para poder comunicarse entre ellos los dos estarán dentro del mismo rango IP.

  • CAN-H

  • M258

  • IP: 192.168.0.10

  • Mask:255.255.255.0

  • GW:192.168.0.1

  • LMC058

  • IP: 192.168.0.20

  • Mask:255.255.255.0

  • GW:192.168.0.1

  • Switch Ethernet

  • CAN-H


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet1

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • A continuación se muestran los pasos a seguir para realizar el proyecto desde SoMachine

  • Se crea un nuevo proyecto.

  • Se empieza con un proyecto vacío.


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet2

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • Desde la ventana de “Configuration” se añaden los dos controladores, M258 y LMC058.

  • El M258 se encuentra en Logic Controller y la LMC058 en Motion Controller.

  • Es posible cambiar el nombre de los controladores.


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet3

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • Al insertar los controladores automáticamente SoMachine inserta las librerías, puertos, módulos…

  • M258

  • LMC058


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet4

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • M258

  • LMC058

  • Se configura la red ethernet de los dos controladores tal y como se muestra a continuación.


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet5

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • La primera transferencia de programa se realiza a través del puerto “Pgr Port”.

  • Para configurar el enlace se pulsa sobre el controlador, M258, se añade un Gateway y se escanea la red. Se selecciona el M258 y se pulsa sobre “Set active path”


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet6

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • Al tener más de un controlador, M258 y LMC058, en el mismo proyecto se ha de seleccionar el controlador activo, él recibirá la transferencia del proyecto.


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet7

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • Al pulsar sobre “Login” se produce la conexión y transferencia de programa. Al no tener el mismo programa en el PC que en el M258 aparece un mensaje de advertencia, si se pulsa sobre “Si” se realizará la transferencia. Se realizan los mismos pasos para transferir el programa a la LMC058.


Gu a de implementaci n

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • En este ejemplo se ha utilizado el M258 como Cliente Modbus TCP y la LMC058 como servidor.

  • Las peticiones las realiza el M258 y la LMC058 responderá.

  • Se utilizan los bloques de función READ_VAR y WRITE_VAR acompañados de ADDM, este último encargado de gestionar la dirección del dispositivo sobre el que se leerán y escribirán las variables.

  • Se leerán/escribirán dos MW a partir de la dirección 0, o sea, la MW0 y la MW1

  • Dirección IP de la LMC058


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet8

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • A continuación se muestra como se leen desde el M258 los valores MW0 y MW1 de la LMC058

  • Servidor LMC058

  • Cliente M258


1 intercambio de datos entre m258 y lmc058 en la misma red ethernet9

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

  • A continuación se muestra como se escriben desde el M258 los valores MW0 y MW1 de la LMC058.


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


2 intercambio de datos entre dos m258 en diferentes redes ethernet

IP Pública

88.2.234.246

Router

192.168.1.98

255.255.255.0

Tabla NAT

Puerto origen 502

IP Destino: 192.168.1.133

Puerto Destino 502

Router

192.168.1.101

255.255.255.0

Internet

M258 Servidor

192.168.1.133

255.255.255.0

192.168.1.98

M258 Cliente

192.168.1.132

255.255.255.0

192.168.1.101

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

Arquitectura


Gu a de implementaci n

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

Tabla NAT del router del Servidor

192.168.1.133

M258 Cliente

M258 Servidor


Gu a de implementaci n

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

M258 Cliente

La dirección es la IP pública

del router del servidor

Read/Write Var

ObjType puede ser: MW, I, IW, Q

Se pueden leer de 1 a 125 MW, IW

De 1 a 2000 bits I, Q


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

IP Pública

95.125.8.23

Router

192.168.1.1

255.255.255.0

Router

192.168.13.31

255.255.255.0

Internet

M258 Cliente

192.168.1.25

255.255.255.0

192.168.1.1

M258 Servidor

192.168.13.50

255.255.255.0

192.168.13.31

M258 Servidor

192.168.13.51

255.255.255.0

192.168.13.31


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

Configuración M258 Cliente


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

El programa se realiza en el cliente.


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

Con Flanco positivo en la entrada execute de ADDM se procesa la IP:puerto introducidos.

Datos a escribir en el M258 servidor


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

Con Flanco positivo en la entrada execute de Write_VAR se realiza la escritura en el servidor. Con la salida Done se comprueba cuando ha finalozado la escritura.

Al leer el servidor se comprueba como se han escrito los valores en las posiciones de memoria.


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

Con Flanco positivo en la entrada execute de ADDM se toma la nueva dirección: puerto.

Se escriben valores en el segundo servidor


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

Se leen los valores escritos

Se modifica de nuevo la IP:Puerto del servidor a leer/escribir


Gu a de implementaci n

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

Al realizar la lectura se obtienen los datos del primer servidor.


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


6 acceso remoto a varios m258

6. Acceso remoto a varios M258

Arquitectura tipo

M258LD42DT

192.168.13.52

M258LF42DT4L

192.168.13.50

PC conectado a Internet

SoMachine v3

Switch

Internet

  • Router GPRS

  • Sierra Raven XE

  • 192.168.13.31


Gu a de implementaci n

6. Acceso remoto a varios M258

Configuración Router Sierra Raven XE.

  • 12345


Gu a de implementaci n

6. Acceso remoto a varios M258

Configuración de la tarjeta SIM

MOVISTAR


Gu a de implementaci n

6. Acceso remoto a varios M258

Configuración Ethernet


Gu a de implementaci n

6. Acceso remoto a varios M258

  • Se debe introducir el número de líneas de la tabla.

  • TABLA NAT

  • Esta tabla se utiliza para realizar la conexión remota con los dispositivos.

    En este caso solo hay dos controladores, M258. Lo que entre por el puerto 1105 se redirigirá a la IP 192.168.13.50 y lo que entre por el puerto 1305 se redirigirá a la IP 192.168.13.52.

    Desde SoMachine se puede establecer una conexión remota seleccionando el puerto.

  • Se debe introducir el número de líneas de la tabla.


Gu a de implementaci n

6. Acceso remoto a varios M258

  • DNS dinámico.

    Se modifica el Device Name introduciendo el nombre que se desee.

    Si el nombre ya existe no se establece la comunicación.

    El resto se deja tal y como se ve en la imagen.

    IP Manager Server1 Key y Server2 Key se deja el valor que viene por defecto.


Gu a de implementaci n

6. Acceso remoto a varios M258

  • El Router GPRS tiene una IP pública asociada al nombre: m258mon.eairlink.com

    IP dinámica: 80.27.177.198  m258mon.eairlink.com: Nombre Dominio fijo.


Gu a de implementaci n

6. Acceso remoto a varios M258

  • Chequeo de la IP pública


Gu a de implementaci n

6. Acceso remoto a varios M258

IP de cada M258

Gateway. IP del router GPRS

Configuración proyecto de SoMachine


Gu a de implementaci n

6. Acceso remoto a varios M258

Conexión remota.


Gu a de implementaci n

6. Acceso remoto a varios M258

Se añade la dirección pública del router gprs, o el nombre que se ha configurado.

Por defecto Somachine utiliza el puerto 1105.

Cuando se establece la conexión con el M258 remoto en el estado se puede leer: connected as client.


Gu a de implementaci n

6. Acceso remoto a varios M258

  • Se accede a la red remota a través del M258 con IP: 192.168.13.50.

  • Este M258 hace de pasarela y a través de él se ve el otro M258.

  • Si el M258 desaparece (por algún problema) de la red no se podrá acceder al otro dispositivo.


Gu a de implementaci n

6. Acceso remoto a varios M258

  • Se modifica la conexión cambiando de puerto, para acceder al segundo M258 de modo directo.

  • Se debe haber configurado antes en la tabla NAT.


Gu a de implementaci n

6. Acceso remoto a varios M258

  • Ahora se accede a la red remota a través del M258 con IP: 192.168.13.52.

  • Este M258 hace de pasarela y a través de él se ve el otro M258, 192.168.13.50.


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

M258

192.168.10.5

255.255.255.0

192.168.10.1

Arquitectura tipo

PC conectado a Internet

SoMachine v3.1

Switch

Internet

  • Router GPRS

  • eWon 2101CD

  • 192.168.10.1


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • Configuración del router GPRS eWon

  • Se accede a través de la IP pública, si es que ya la tiene, o la IP local. User: adm - Password: adm

  • Con la ayuda del Wizard se puede configurar la conexión del router


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • Se configura la conexión a internet siguiendo los pasos del wizard.


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • Se configura la conexión a internet siguiendo los pasos del wizard.


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • Se configura la conexión a internet siguiendo los pasos del wizard.


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • Al final comprueba la conexión.


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • La configuración de IP local y la tabla proxy se realiza desde:

  • Main Menu  System Setup  Communication.

  • 192.168.10.1


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • La configuración de IP local y la tabla proxy se realiza desde:

  • Main Menu  System Setup  Communication.


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • Desde SoMachine se realiza la conexión remota, se introduce la IP pública del eWon


Gu a de implementaci n

5. Acceso remoto a M258, eWon,tabla proxy

  • Se escanea la red y se encuentra al M258


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

Arquitectura tipo

Al crear la conexión VPN el PC con SoMachine es como si estuviera en la misma red que el M258.

M258

192.168.10.5

255.255.255.0

192.168.10.1

PC conectado a Internet

Internet

SoMachine v3.1

Talk2M

Tunel VPN

Switch

  • Router GPRS

  • eWon 2101CD

  • 192.168.10.1


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Desde la página www.talk2m.com se descarga el cliente que se instalará en el PC.


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Se instala el sofware descargado, eCatcher y se crea una cuenta. Los datos de esa cuenta se deberán introducir posteriormente en el eWon para crear el tunel VPN:


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Desde el eWon se activa el Wizard para configurar la conexión VPN


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Desde el eWon se activa el Wizard para configurar la conexión VPN


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Se insertan los datos que antes se han introducido en la cuenta Talk2m


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • El eWon chequea que la conexión VPN se puede establecer.


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • El eWon chequea que la conexión VPN se puede establecer.


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Desde el PC y usando eCarcher se crea el tunel VPN.


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Cuando se crea el tunel VPN aparece la siguiente información.


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Ahora es como si el PC estuviera en la misma red que el M258. Si se realiza un ping al M258 (192.168.10.5) este ha de responder.


Gu a de implementaci n

6. Acceso remoto a M258, eWon,VPN

  • Ahora se realiza la conexión remota al M258.


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


7 1 arquitectura

7.1. Arquitectura

  • XBTGT2330

  • M238LDD24DT

  • CAN-H

  • Ethernet

  • XBTGT2330

  • IP: 192.168.0.20

  • Mask:255.255.255.0

  • GW:192.168.0.1

  • PC

  • IP: 192.168.0.22

  • Mask:255.255.255.0

  • GW:192.168.0.1

  • COM2

  • SL1

  • SoMachine

  • La siguiente imagen muestra la arquitectura que se utilizará para realizar el ejemplo.

  • En ella se conectan un M238 y una XBTGT2330 usando protocolo SoMachine a través de los puertos serie.

  • Desde la XBTGT2330 se realiza la conexión Ethernet al PC dónde se encuentra instalado SoMachine.

  • El M238LDD24DT solo dispone de un puerto serie, SL1.


Gu a de implementaci n

  • 7.2. Proyecto SoMachine (1)

  • A continuación se muestran los pasos a seguir para realizar el proyecto desde SoMachine

  • Se crea un nuevo proyecto.

  • Se empieza con un proyecto vacío.


Gu a de implementaci n

  • 7.2. Proyecto SoMachine. (2)

  • Desde la ventana de “Configuration” se añaden los dos dispositivos, M238 y XBTGT2330. El M238 se encuentra en Logic Controller y la XBTGT2330 en HMI  Advanced Panel .

  • Posteriormente se une el SL1 del M238 con el COM2 de la XBTGT, protocolo SoMachine.

  • SL1

  • COM2


Gu a de implementaci n

  • 7.2. Proyecto SoMachine. (3)

  • Configuración de los puertos Serie del M238 y de la Pantalla. Los dos han de tener una configuración similar.

  • Con SoMachine v3.1 se pueden copiar los parámetros de un dispositivo a otro para asegurarse de que son iguales.


Gu a de implementaci n

  • 7.2. Proyecto SoMachine (4)

  • A modo de ejemplo se añade un POU


Gu a de implementaci n

  • 7.2. Proyecto SoMachine (5)

Se añaden variables que posteriormente se visualizarán en la pantalla XBTGT


Gu a de implementaci n

  • 7.2. Proyecto SoMachine (6)

  • Se llama al POU en la tarea MAST.


Gu a de implementaci n

  • 7.2. Proyecto SoMachine (7)

  • Se añade el objeto Symbol configuration, se utiliza para intercambiar variables entre el M238 y la pantalla


Gu a de implementaci n

  • 7.2. Proyecto SoMachine. (8)

  • Se seleccionan las variables que se desean intercambiar con la pantalla


Gu a de implementaci n

  • 7.2. Proyecto SoMachine. (9)

Exportación de simbolos desde el controlador M238 a la pantalla XBTGT


Gu a de implementaci n

  • 7.3. Proyecto SoMachine – Vijeo designer (1)

  • Importación de variables de Somachine


Gu a de implementaci n

  • 7.3. Proyecto SoMachine – Vijeo designer (2)

A modo de ejemplo se añaden las variables importadas en la pantalla


Gu a de implementaci n

  • 7.3. Proyecto SoMachine – Vijeo designer (3)

  • En la red Somachine se debe poner el nombre que tiene el equipo, en este caso M238 Maquina 1


Gu a de implementaci n

  • 7.3. Proyecto SoMachine – Vijeo designer (4)

  • La primera vez que se transfiere el programa a la pantalla se debe hacer a través de un cable USB o mediante una memoria USB.


Gu a de implementaci n

  • 7.4. Proyecto SoMachine. Transferir programa(1)

  • Ahora se conecta al M238 usando el puerto USB de programación del M238.

  • Al escanear la red se encuentra al M238 y a la pantalla que “cuelga” de él.


Gu a de implementaci n

  • 4. Proyecto SoMachine. Transferir programa(2)

  • Se selecciona el M238 y se pulsa sobre “Set active path”


Gu a de implementaci n

  • 7.4. Proyecto SoMachine. Transferir programa(3)

  • Para realizar una descarga múltiple se debe seleccionar como active path en la parte del controlador al M238 y en la parte de la visualización a la XBTGT


Gu a de implementaci n

  • 7.4. Proyecto SoMachine. Transferir programa(4)

Desde online  Multiple download se puede realizar la descarga múltiple.


Gu a de implementaci n

  • 7.5. Proyecto SoMachine – Vijeo. Detalle config

  • Tras realizar la descarga múltiple si se visualiza en la pantalla la forma de descarga se puede apreciar como la configuración ha cambiado de modo automático.


Gu a de implementaci n

  • 7.6. Conexión a través de ethernet

  • Ahora se conecta el PC a la XBTGT usando un cable ethernet. Al realizar el escaneo de la red se encuentra a la pantalla y “colgando de ella” al M238.


Gu a de implementaci n

Contenidos

1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

2. Intercambio de datos entre dos M258 en diferentes redes ethernet.

3. Intercambio de datos entre varios M258 en diferentes redes ethernet.

4. Acceso remoto a varios M258, con router Sierra Raven

5. Acceso remoto a M258, con router eWon (tabla Proxy)

6. Acceso remoto a M258, con router eWon (VPN)

7. Acceso ethernet a M238

8. Acceso remoto a M238


Gu a de implementaci n

  • 8. Conexión Remota a través de ethernet (1)

  • Ahora se mostrará como realizar una conexión al M238 (conectado a la XBTGT) a través de internet.

  • Se necesita un router capaz de realizar tablas NAT en el lado del M238 y el PC dónde esté instalado SoMachine debe tener conexión a internet. Si se sale a través de una red corporativa se debe tener en cuenta la limitación que pueda tener esa red con los puertos de entrada/salida.

  • Router

  • IP pública:88.30.161.58

  • IP local: 192.168.0.1

  • Mask:255.255.255.0

  • GW:192.168.0.1

  • Tabla NAT:

  • 1105/192.168.0.20/1105

  • M238LDD24DT

  • XBTGT2330

  • CAN-H

  • Internet

  • PC

  • IP: 192.168.0.22

  • Mask:255.255.255.0

  • GW:192.168.0.1

  • COM2

  • SL1

  • XBTGT2330

  • IP: 192.168.0.20

  • Mask:255.255.255.0

  • GW:192.168.0.1

  • SoMachine


Gu a de implementaci n

  • 8.7. Conexión Remota a través de ethernet (3)

  • El router dónde esta conectada la pantalla tiene una IP pública que se puede ver desde el PC de somachine.

  • En la ventana de Remote Connection se introduce la IP pública del router remoto y se pulsa sobre Add connection.

  • Si todo es correcto aparecerá un mensaje indicando que la conexión se ha establecido.

  • 88.30.161.58

  • 88.30.161.58:1105


Gu a de implementaci n

  • 8.7. Conexión Remota a través de ethernet (4)

Al igual que con la conexión mediante cable ethernet se realiza un escaneo de la red y se encuentra al M238 “colgando” de la pantalla. Se selecciona como Path al M238 y se pasa al modo on-line


Gu a de implementaci n

  • 8.7. Conexión Remota a través de ethernet (5)

Se visualizan variables on-line, en función del tipo de conexión la actualización de datos será mayor o menor.


Gu a de implementaci n

Puede encontrar más información en:

Preguntas técnicas Frecuentes

http://www.schneider-electric.es/faqs

>Respuesta a las Preguntas Técnicas más Frecuentes

>Guías de Diagnóstico e Implementación

Centro de Descargas

http://www.schneider-electric.com/download/es/es/

>Descarga de certificados, manuales, software, dibujos CAD,

documentación técnica…

Video FAQS

http://www.youtube.com

>Video Tutoriales de Respuesta a Preguntas Técnicas

>Video Tutoriales con Ejemplos de Configuración de equipos y software

CCT - Centro de Competencia Técnica


  • Login
