Presentation Transcript


Iv

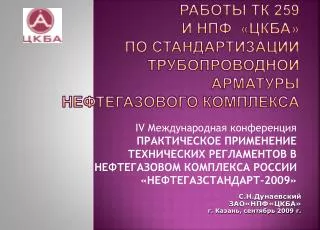

РАБОТЫ тк 259и НПФ «цкба»по стандартизации ТРУБОПРОВОДНойАРМАТУРынефтегазового комплекса

С.Н.Дунаевский ЗАО«НПФ«ЦКБА» г. Казань, сентябрь 2009 г.

IV Международная конференция

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ

ТЕХНИЧЕСКИХ РЕГЛАМЕНТОВ В

НЕФТЕГАЗОВОМ КОМПЛЕКСА РОССИИ

«НЕФТЕГАЗСТАНДАРТ-2009»


Iv

НАЦИОНАЛЬНЫЕ

СТАНДАРТЫ:

ГОСТ - 48

ГОСТ Р - 6

СТАНДАРТЫ

ОРГАНИЗАЦИЙ

СТ ЦКБА -80

стандарты

Газпрома,

Транснефти,

РАО ЕЭС

ОТРАСЛЕВЫЕ

СТАНДАРТЫ

30

РУКОВОДЯЩИЕ

ДОКУМЕНТЫ

62

НОРМАТИВНЫеДОКУМЕНТы по трубопроводной арматуре


Iv

О БЕЗОПАСНОСТИ

МАШИН И

ОБОРУДОВАНИЯ

О БЕЗОПАСНОСТИ

ОБОРУДОВАНИЯ,

РАБОТАЮЩЕГО ПОД

ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ

О БЕЗОПАСНОСТИ

ОБОРУДОВАНИЯ

ДЛЯ РАБОТЫ ВО

ВЗРЫВООПАСНЫХ СРЕДАХ

О БЕЗОПАСНОСТИ

ЭЛЕКТРИЧЕСКИХ

СТАНЦИЙ

И СЕТЕЙ

ТЕХНИЧЕСКИЕ РЕГЛАМЕНТЫ И трубопроводнАЯарматурА

ТРУБОПРОВОДНАЯ АРМАТУРА - один из важнейших видов технических устройств, обеспечивающих безопасность магистральных и промысловых трубопроводов, технологических установок по добыче и переработке нефти и газа, энергетики, химии и практически всех технологических установок.

К трубопроводной арматуре имеют отношение 4 ТЕХНИЧЕСКИХ РЕГЛАМЕНТА, предусмотренных Законом о техническом регулировании и Правительственной программой:

А также технические регламенты:

О безопасности магистрального трубопроводного транспорта

О безопасности трубопроводной арматуры


Iv

Технический регламент «О БЕЗОПАСНОСТИ ТРУБОПРОВОДНОЙ АРМАТУРЫ»

  • СОСТАВ ПРОЕКТА

  • ТЕХНИЧЕСКОГО РЕГЛАМЕНТА:

  • - Требования безопасности арматуры на стадиях ее жизненного цикла –

  • при проектировании, изготовлении, эксплуатации, ремонте, утилизации;

  • - Требования по обеспечению взрывобезопасности, химической, термической, промышленной электрической, ядерной и радиационной безопасности;

  • - Подтверждение соответствия требованиям технического регламента;

  • - Формы и схемы подтверждения соответствия (декларирование и сертификация)

  • - Государственный контроль (надзор)

  • В 2008 году прошло публичное обсуждение проекта регламента в Минпромторге.

  • После введения в действие регламентов «О безопасности оборудования, работающего под избыточным давлением» и «О безопасности машин и оборудования» работа над регламентом по арматуре будет продолжена.


Iv

Новые Национальные стандарты на арматуру

  • Технический комитет по стандартизации ТК 259 «Трубопроводная арматура и сильфоны» и его базовая организация –НПФ «ЦКБА» первоочередной задачей считает разработку новых и пересмотр основных национальных стандартов, которые могут войти в перечни национальных стандартов как доказательная база соблюдения требований технических регламентов

  • В 2008 году введены в действие

  • 5 межгосударственных стандартов:

  • - на запорные клапаны (ГОСТ 5761),

  • - на шаровые краны (ГОСТ 21345),

  • - на клапаны регулирующие (ГОСТ 12893),

  • - на клапаны предохранительные (ГОСТ 31294),

  • - на нормы герметичности затворов (ГОСТ 9544);

  • 2 национальных стандарта:

  • на термины трубопроводной арматуры (ГОСТ Р 52720)

  • на маркировку трубопроводной арматуры

  • (ГОСТ Р 52760).


Iv

Новые Национальные стандарты на арматуру

  • В 2009 году переданы в Ростехрегулирование на утверждение 6 национальных стандартов:

  • - на методы испытаний трубопроводной арматуры;

  • - на общие требования безопасности;

  • - на овальные и линзовые прокладки для уплотнений арматуры;

  • - на общие технические условия дисковых затворов;

  • на общие технические условия клапанов и затворов обратных

  • на номенклатуру показателей трубопроводной арматуры и формы опросных листов для заказа и проектирования


23 259

Взаимодействие ТК 23 и ТК 259

  • В 2009 году руководителями ТК 23 (В.В.Русакова) и ТК 259 (М.И.Власов) подписан Протокол о сотрудничестве между Техническими комитетами и Программу совместных работ, которая предусматривает участие специалистов

  • ТК 23 и ТК 259 в разработке целого ряда важных национальных стандартов и рассмотрение их проектов на ранних стадиях разработки.

  • Программа совместных работ предусматривает участие специалистов ТК 23 и ТК 259 в разработке стандартов и рассмотрение проектов стандартов на ранних стадиях разработки и участие в рабочих группах по стандартам:

  • - на проектирование и строительство промысловых трубопроводов в нефтяной и газовой промышленности;

  • - на запорную арматуру для газораспределения и газопотребления;

  • - на защитные покрытия деталей трубопроводов и трубопроводной арматуры на основе полимерных материалов;

  • - уплотнительные материалы для газораспределения и газопотребления;

  • - фланцы трубопроводной арматуры, соединительных частей и трубопроводов.


23 2591

Взаимодействие ТК 23 и ТК 259

Программа уже начала реализовываться, и уже понятно, что сотрудничество будет шире, чем записано в Протоколе и Программе.

В ТК 259 рассмотрено за последний год 6 проектов национальных стандартов, разработанных ТК 23.

По разработанному ТК 23 проекту стандарта «Оборудование устья скважины и фонтанное устьевое оборудование», ТК 259 НПФ «ЦКБА» даны подробные предложения в части терминологии, требований, надежности и безопасности, принятые в системе стандартов по трубопроводной арматуре.

А по предложению ОАО «АК «Транснефть» и ТК 23 планируется в 2010-2011 годах совместная разработка проекта национального стандарта технических требований на шиберные задвижки магистральных нефтепроводов.

Совместная работа ТК 23, ТК 259, НПФ «ЦКБА» и НПАА позволяет создавать современные нормативные документы, учитывающие требования изготовителей и потребителей, гармонизированные с международными стандартами, и изготавливать надежную трубопроводную арматуру.


Iv

СТАНДАРТЫ ЦКБА

Первые СТАНДАРТЫ ЦКБА появились в 2003 году после вступления в силу закона РФ «О техническом регулировании».

Основа разработки стандартов ЦКБА - отраслевые стандарты и руководящие документы, созданные ЦКБА до 2003 года, а также:

результаты НИР;

анализ результатов испытаний;

статистика эксплуатационной надежности;

установившаяся практика проектирования, расчетов и изготовления;

анализ международных и зарубежных документов (стандарты ISO, API, IEC, DIN, директивы ЕС)

9


Iv

СТАНДАРТЫ ЦКБА

Стандарты ЦКБА по процедуре их принятия отвечают критериям, принятым для разработки национальных и международных стандартов:

открытость;

взаимное согласие;

последовательность и системность;

участие в рассмотрении всех заинтересованных сторон – проектантов, изготовителей, продавцов,

потребителей.

ОСНОВНЫЕ СТАНДАРТЫ ЦКБА СОГЛАСОВАНЫ С ВЕДУЩИМИ ИНСТИТУТАМИ – ЦНИИ КМ «ПРОМЕТЕЙ», НИИХИММАШ, ВНИИНЕФТЕМАШ, а также РОСТЕХНАДЗОРОМ.

При разработке стандартов учитываются предложения членов ТК 259, в который помимо ведущих изготовителей и проектантов арматуры входят представители институтов Газпрома, Транснефти, тепловой и атомной энергетики. Это обеспечивает учет всех интересов при создании стандартов.

10


Iv

ОСНОВНЫЕ СТАНДАРТЫ ЦКБАНА АРМАТУРУ ДЛЯ Нефтегазового Комплекса

  • СТ ЦКБА 005-2003 Материалы, применяемые в арматуростроении

  • СТ ЦКБА 010-2004 Требования к поковкам, штамповкам и заготовкам

  • СТ ЦКБА 012-2005 Требования к крепежным деталям

  • СТ ЦКБА 014-2004 Требования к отливкам

  • СТ ЦКБА 016-2005 Термообработка деталей и сварных сборок

  • СТ ЦКБА -СОЮЗ-НОВОМЕТ 019-2006 Уплотнения на основе ТРГ

  • СТ ЦКБА 024-2006 Определение остаточного ресурса и показателей надежности

  • СТ ЦКБА 025-2006 Сварка и контроль качества сварных соединений

  • СТ ЦКБА 040-2006 Методы выбора регулирующей арматуры


Iv

ОСНОВНЫЕ СТАНДАРТЫ ЦКБАНА АРМАТУРУ ДЛЯ Нефтегазового Комплекса

12

СТ ЦКБА 042 ПОКРЫТИЯ электролитические, химические и диффузионные

СТ ЦКБА 052 Требования к материалам для сред, содержащих СЕРОВОДОРОД

СТ ЦКБА 053 НАПЛАВКА ДЕТАЛЕЙ АРМАТУРЫ

СТ ЦКБА 062 ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПРИВОДОВ АРМАТУРЫ

СТ ЦКБА 065 НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ. Опросные листы для проектирования и заказа

СТ ЦКБА-СОЮЗ – 067ПРОКЛАДКИ спирально - навитые термостойкие для соединений «корпус-крышка»

СТ ЦКБА 069 Методика испытаний арматуры на СЕЙСМОСТОЙКОСТЬ


Iv

ОСНОВНЫЕ СТАНДАРТЫ ЦКБАНА АРМАТУРУ ДЛЯ Нефтегазового Комплекса

В связи с ростом поставок арматуры для нефте-и газодобывающих платформ, в том числе для работы арматуры на морской воде В ЦКБА разрабатывается комплекс стандартов на трубопроводную арматуру и элементы трубопроводов из титана, который включает

СТ ЦКБА 051 Отливки из цветных металлов»

СТ ЦКБА 018 Термообработка заготовок и деталей из титановых сплавов;

СТ ЦКБА 045 Сварка и наплавка деталей из титана и титановых сплавов

СТ ЦКБА 084 Оксидирование деталей из титана

СТ ЦКБА 085 Элементы трубопроводов из титана

СТ ЦКБА 090 Сильфоны из титановых сплавов. Общие технические условия».

13


Iv

В 2009 году завершена разработка стандартов ЦКБА

14

СТ ЦКБА 031 ПАСПОРТ на трубопроводную арматуру. Порядок разработки и оформления

СТ ЦКБА 005.3 Зарубежные материалы и их аналоги, применяемые в арматуростроении.

СТ ЦКБА 081 Порядок восстановления паспортов на трубопроводную арматуру

СТ ЦКБА 082 Входной контроль трубопроводной арматуры


Iv

СТАНДАРТЫ НПАА

  • Один из наиболее важных стандартов НПАА – О БОРЬБЕ С ФАЛЬСИФИЦИРОВАННОЙТРУБОПРОВОДНОЙ АРМАТУРОЙ. В нем даны основные признаки контрафакта.

  • Разработан стандарт по КЛАССИФИКАЦИИ И КОДИРОВАНИЮ ТРУБОПРОВОДНОЙ АРМАТУРЫ. Это позволит упростить подбор арматуры всеми заказчиками на конкретные технические параметры.

  • Завершается разработка стандарта НПАА, устанавливающего требования к субъектам РЫНКА трубопроводной арматуры – проектировщикам, производителям, эксплуатантам, ремонтникам, и др.


Iv

ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ

При поставке трубопроводной арматуры на нефтегазовые платформы необходимо соблюдать целый ряд документов различных надзорных органов – Ростехнадзора, Российского Морского Регистра Судоходства, МЧС, и др. Разрешительных документов тоже должно быть не менее трех – сертификат по системе ГОСТ Р, Разрешение на применение Ростехнадзора, и одобрение Морского Регистра.

Для получения их требуются испытания, экспертизы и значительные затраты изготовителей и поставщиков. Назрел вопрос о пересмотре этого положения.

В проекте резолюции конференции правильно записано о необходимости совершенствования механизма допуска товаров на рынок, прежде всего, СОКРАЩАЯ ЧИСЛО РАЗРЕШИТЕЛЬНЫХ ДОКУМЕНТОВ

В техническом регламенте «О БЕЗОПАСНОСТИ МАШИН И ОБОРУДОВАНИЯ», принятом Правительством в августе 2009 года записано, что сертификат соответствия или декларация – единственные разрешительные документы, необходимые для оборота продукции в России. Но при этом пока не внесены изменения в Федеральные законы и Постановления Правительства РФ.


Iv

Стандарты ГАЗПРОМА, ТРАНСНЕФТИ

В последние годы ОАО «Газпром» и ОАО «АК «Транснефть» с участием НПФ «ЦКБА» разработан целый ряд стандартов организаций на трубопроводную арматуру.

В ГАЗПРОМЕ – это СТО Газпром 2-4.1-212-2008 – общие технические требования на трубопроводную арматуру, поставляемую на объекты ОАО «ГАЗПРОМ»

В ТРАНСНЕФТИ:

ОТТ-23.060.30-КТН-246-08 – на задвижки шиберные

ОТТ -75.180.00-КТН-274-06 на затворы обратные

СТТ-08.00-60.30.00-КТН-024-1-05 на арматуру предохранительную, и другие.

Такие документы до утверждения целесообразно передавать на экспертизу в ТК 23 и ТК 259.

Эти документы уже требуют доработки в части терминологии, основных показателей назначения, надежности, ссылочных документов, и по другим вопросам.


Iv

18


Iv

19


2008 2010

В 2008– 2010 РАЗРАБАТЫВАЮТСЯ НОВЫЕ НАЦИОНАЛЬНЫЕ СТАНДАРТЫ

20


Iv

?

?

?

СПАСИБО ЗА ВНИМАНИЕ !

[email protected]

www.ckba.ru

(812)331-27-52

ДУНАЕВСКИЙ Семен Наумович
