Presentation Transcript


5629572

项目一 数控加工入门

主编 刘英超


5629572

单元三 数控车床加工的工艺内容

任务

  • 合理选择切削用量

  • 合理选择刀具

  • 合理选择夹具与确定加工路线


5629572

单元三 数控车床加工的工艺内容

任务一 合理选择切削用量

  • 合理选择切削用量

  • 进给量设定指令

  • 主轴转速设定指令


5629572

单元三数控车床加工的工艺内容

1.合理选择切削用量

  • 车削用量的选择原则

  • 粗车时,首先考虑选择尽可能大的背吃刀量ap,其次选择较大的进给量f,最后确定一个合适的切削速度V。

  • 精车时,选用较小(不能太小)的背吃刀量ap和进给量f,保证加工质量,并尽可能提高生产率。


5629572

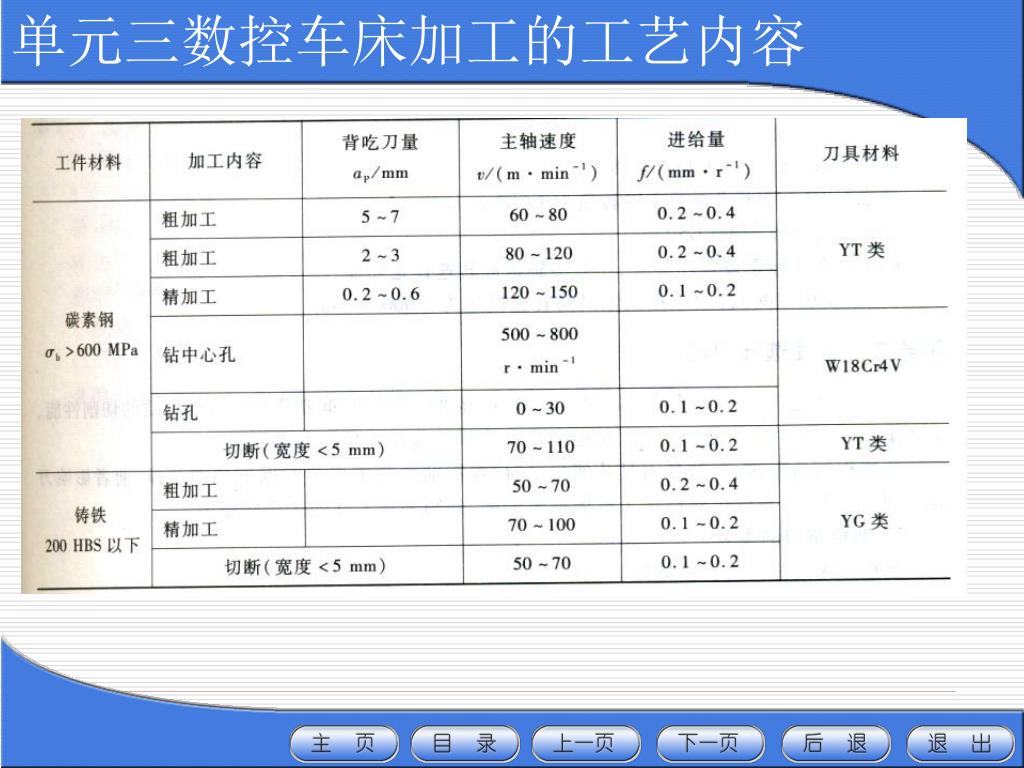

单元三数控车床加工的工艺内容


5629572

单元三数控车床加工的工艺内容

2.进给量设定指令

  • 指令格式:F:_

  • 指令含义:用地址F和其后面的数字表示进给量。


5629572

单元三数控车床加工的工艺内容

2.进给量设定指令

(1)每分钟进给量G98

例:“G98 F200”表示刀具的进给量是200mm/min。

(2)每转进给量G99

例:“G99 F0.2”表示刀具的进给量是0.2mm/r。


5629572

单元三数控车床加工的工艺内容

3.主轴转速设定指令

  • 指令格式:S_;

  • 指令含义:用地址S和其后的数值表示主轴转速。


5629572

单元三数控车床加工的工艺内容

3.主轴转速设定指令

(1)恒线速度切削G96

例:G96 S150;表示切削速度为150m/min。

(2)主轴转速控制G97

取消恒线速度控制指令

例:G97 S1200;表示主轴转速为1200r/min。


5629572

单元三数控车床加工的工艺内容

3.主轴转速设定指令

(3)最高转速限制G50

例:G50 S2000;表示把主轴最高转速设定为2000r/min。


5629572

单元三数控车床加工的工艺内容

任务二 合理选择刀具

  • 数控车刀的类型

  • 刀位点

  • 选择刀具与刀具偏置


5629572

单元三数控车床加工的工艺内容

1. 数控车刀的类型

里孔刀

挑扣刀

挑扣刀

切断刀

72.5度外径刀

切断刀

外圆刀

93度外径刀


5629572

单元三数控车床加工的工艺内容

2.刀位点

  • 刀位点是对刀和加工的基准点。


5629572

单元三数控车床加工的工艺内容

3.选择刀具与刀具偏置

(1)刀具选择指令

指令格式:Txxxx;

指令含义:T表示刀具功能,前面两位数字表示刀具号,后面两位表示刀具偏置号。

例:T0303;表示选择第3号刀,刀具偏置号是3号。


5629572

单元三数控车床加工的工艺内容

3.选择刀具与刀具偏置

(2)刀具偏置

刀具偏置就是用来补偿实际刀具与基准刀具的偏差。


5629572

单元三数控车床加工的工艺内容

任务三 合理选择夹具与确定加工路线

  • 合理选择夹具

  • 确定加工路线


5629572

单元三数控车床加工的工艺内容

1.合理选择夹具

(1)尽量选择通用夹具装夹工件,避免采用专用夹具。

(2)零件定位基准应与设计基准重合,减少定位误差。


5629572

单元三数控车床加工的工艺内容

2.确定加工路线

加工路线是指数控机床加工过程中,刀具相对工件的运动轨迹和方向。

(1)应能保证加工精度和表面粗糙度要求。

(2)应尽量缩短加工路线,减少刀具空行程时间。


5629572

单元二 数控机床的坐标系统


5629572

单元二数控机床的坐标系统

3.直径编程与半径编程

A(20,0)

B(20,-15)

C(40,-25)

D(40,-45)
