Presentation Transcript
indice
INDICE
  • Dispositivos de almacenamiento
    • Discos flexibles
    • Discos duros
    • CD-ROM
      • CD grabables y discos regrabables
    • DVD-ROM grabable y degrabable
    • Cintas magnéticas
    • Dispositivos de almacenamiento basados en la memoria FLASH
  • Dispositivos de comunicación. Redes
  • Redes locales
  • Topología de una red
  • Redes inalámbricas
  • Conexión a través de una línea telefónica
  • Hardware y Software
  • Microprocesador o CPU
  • Tipos de Memoria
    • RAM
    • Memoria Caché
    • ROM-BIOS
  • Puertos de Comunicación
  • Tarjetas de expansión, ranuras de expansión y controladores
  • Dispositivos
    • De entrada
    • De salida
  • Impresoras
  • Plotter
hardware y software
Software: Es el conjunto de instrucciones que dirigen los distintos componentes del ordenador. Es el encargado de indicar al hardware cómo debe realizar las distintas tareas.

Hardware: Es el conjunto de dispositivos físicos que integran un ordenador: unidad central de proceso, monitor, teclado, unidad de disco, impresora, ratón...

HARDWARE Y SOFTWARE

VOLVER

microprocesador o cpu
MICROPROCESADOR O CPU
  • Es el componente más importante. Es el encargado de realizar todas las operaciones de procesamiento de datos y de controlar el funcionamiento de todos los dispositivos.
  • Un CPU se compone de varias partes, la unidad de control*, y la unidad aritmético –lógica*
  • Un conjunto de chips* muy importante de la placa base es el chipset, que permite la gestión de los periféricos externos a través de los puertos de comunicación y de las ranuelas de expansión, y el control de la transferencia de datos entre el microprocesador y la memoria.

VOLVER

definiciones
DEFINICIONES
  • Unidad de Control:
    • Encargada de dirigir y controlar todos los procesos.
  • Unidad Aritmético-lógica:
    • Realiza las operaciones aritméticas y lógicas.
  • Chips:
    • Son los componentes más frecuentes de un ordenador ya que se realizan tareas diversas en función de para qué se hayan diseñado. Están fabricados con una fina lámina de silicio sobre la que se han dispuesto millones de pistas electrónicas formando circuitos, y están recubiertos de una carcasa protectora de plástico, dejando solo al exterior unos pines (patas de alambre) que permiten conectarlos al ordenador.
memoria ram
MEMORIA RAM
  • Es un componente imprescindible para el ordenador; su misión consiste en tener preparadas las instrucciones y los datos para que la CPU pueda procesarlos. Además, esta memoria también está encargada de almacenar temporalmente el resultado de las operaciones realizadas por la CPU.
  • Es una memoria de acceso aleatorio que se puede apagar el ordenador se pierden todos los datos que contenga en ese momento.

VOLVER

memoria cach
MEMORIA CACHÉ
  • Esta memoria RAM es mucho más rápida que la convencional, aunque también mucho más cara. Por este motivo, los ordenadores solo disponen de una pequeña cantidad de memoria caché, que el ordenador utiliza para almacenar aquellas instrucciones o datos que va a necesitar a continuación o con más frecuencia.
  • Esta situada entre el procesador y la memoria RAM, para agilizar la transferencia de información entre ellos.

VOLVER

memoria rom bios
MEMORIA ROM-BIOS
  • Este tipo de memoria es solo de lectura, no se puede escribir en ella. Contiene información grabada por el fabricante, que no desaparece al desconectar el ordenador.
  • La BIOS es imprescindible para la puesta en funcionamiento del ordenador, además de datos técnicos de los componentes más elementales conectados en el sistema.

VOLVER

slide9
PUERTOS DE COMUNICACIÓNConjunto de conectores genéricos que pueden asumir diferentes dispositivos externos

PUERTOS PARALELO: Mayor transferencia de información como, por ejemplo las impresoras.

PUERTOS DE SERIE: Transfieren la información de forma lenta, se utilizan para conectar el ratón u otros dispositivos que no necesiten transferir mucha información. Lo habitual es que existan dos puertos serie, que se nombran como COM1 y COM2

PUERTO USB: Son puertos serie de gran velocidad. Permiten conectar y desconectar dispositivos sin necesidad de apagar el ordenador

VOLVER

PUERTOS IEEL1394, FIREWIRE o i.Link: Velocidad de transferencia similar a los puertos USB 2. Suelen utilizarse para transferir video, ej. Una videocámara

PUERTOS INFRARROJOS (IrDA). Permiten conectar dispositivos sin necesidad de hacerlo mediante ningún cable

slide10

TARJETAS DE EXPANSION: Son dispositivos que pueden conectarse a las ranuras libres de la placa base, como la tarjeta de sonido, el módem interno, la tarjeta de red, etc. Estas tarjetas proporcionan nuevos conectores externos en los que conectar dispositivos específicos como altavoces, micrófono, cable de línea telefónica,etc..

RANURAS DE EXPANSIÓN Y CONTROLADORES:

  • Conectar la tarjeta de expansión a un zócalo (ranura de expansión) libre, que sea compatible con la tarjeta.
  • Configurar la propia tarjeta, acción que consiste en proporcionar al sistema operativo el conjunto de instrucciones, denominado controlador o driver, necesario para que pueda controlarla

VOLVER

dispositivos de entrada
DISPOSITIVOS DE ENTRADA
  • Ratón
  • Teclado
  • Lectores de códigos de barras
  • Escáner
  • Joystick
  • Tabletas digitalizadoras
  • Lectores de banda magnéticas
  • Pantallas táctiles
  • Tablet PC
  • Cámaras digitales
  • Micrófono

VOLVER

dispositivos de salida
DISPOSITIVOS DE SALIDA
  • Monitor
      • Monitores convencionales (cRT)
      • Pantallas planas de cristal líquido (LCD): para calculadoras y portátiles
      • Pantalas planas TFT
      • Monitores de plasma

VOLVER

impresoras
IMPRESORAS
  • Aunque tradicionalmente se conectaban al ordenador a través de puerto paralelo, cada vez es más frecuente la conexión a través de otros puertos, sobre todo USB
  • La calidad de una impresora se mide en ppp(puntos por pulgada)
  • En cuanto a velocidad se mide en ppm (paginas por minuto)

VOLVER

plotter
PLOTTER
  • Es un dispositivo que se utiliza en las aplicaciones de diseño asistido por ordenador, ya que permite imprimir planos, dibujos técnicos, mapas, diseños industriales... Con una excelente calidad

VOLVER

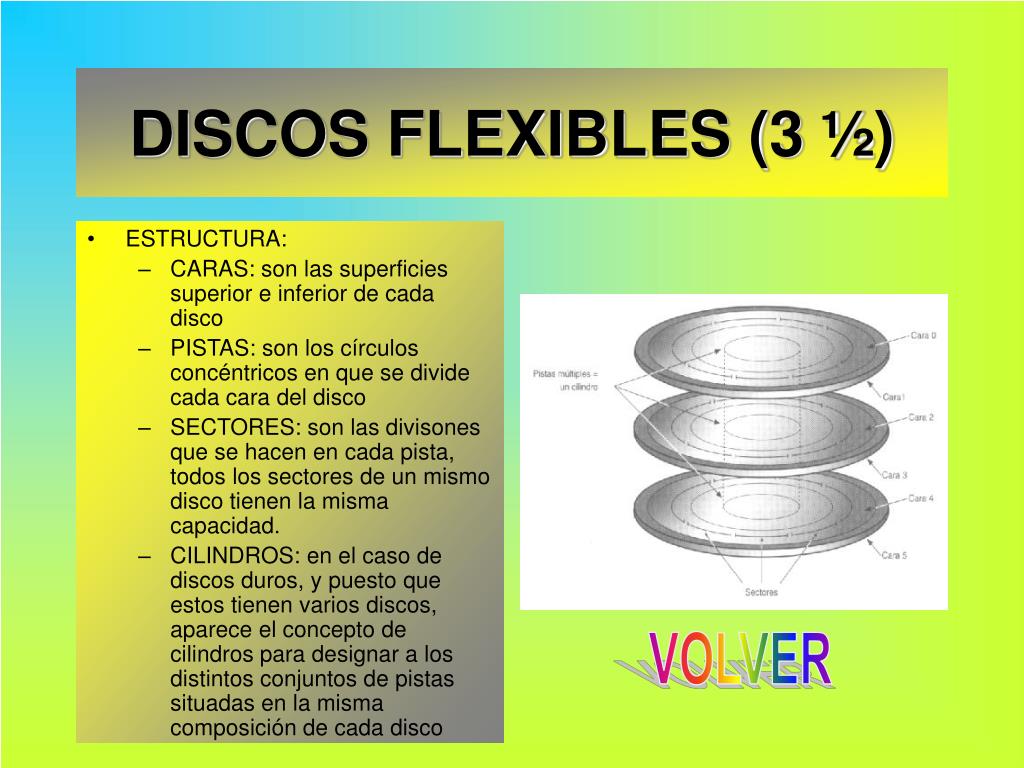

discos flexibles 3
DISCOS FLEXIBLES (3 ½)
  • ESTRUCTURA:
    • CARAS: son las superficies superior e inferior de cada disco
    • PISTAS: son los círculos concéntricos en que se divide cada cara del disco
    • SECTORES: son las divisones que se hacen en cada pista, todos los sectores de un mismo disco tienen la misma capacidad.
    • CILINDROS: en el caso de discos duros, y puesto que estos tienen varios discos, aparece el concepto de cilindros para designar a los distintos conjuntos de pistas situadas en la misma composición de cada disco

VOLVER

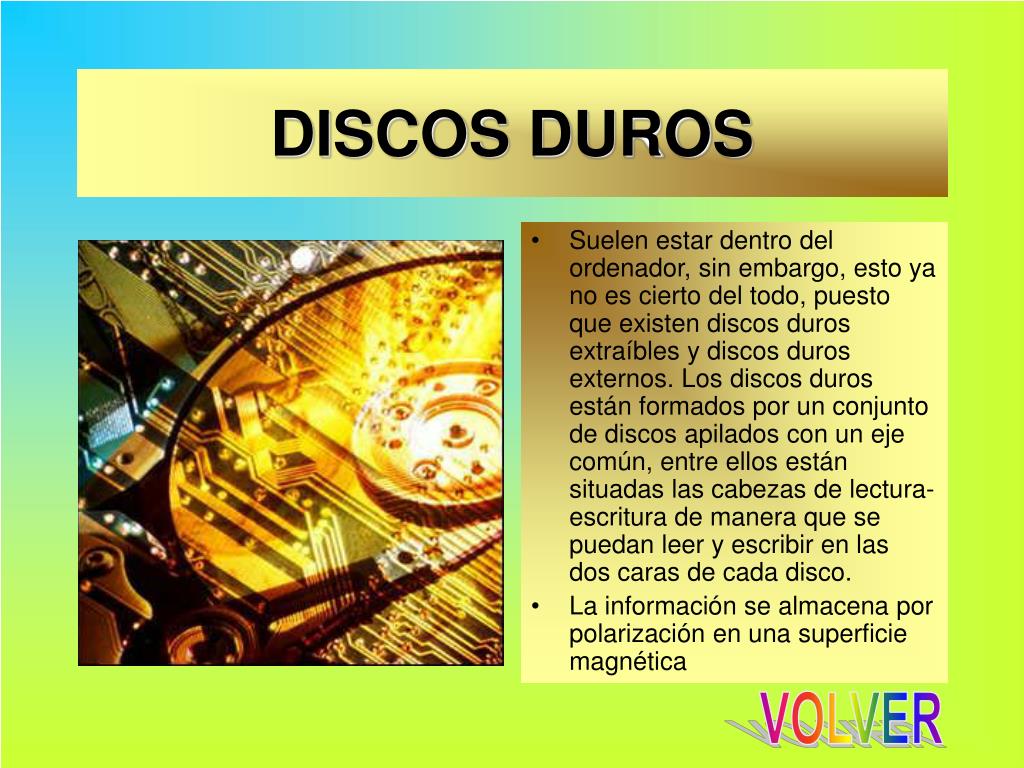

discos duros
DISCOS DUROS
  • Suelen estar dentro del ordenador, sin embargo, esto ya no es cierto del todo, puesto que existen discos duros extraíbles y discos duros externos. Los discos duros están formados por un conjunto de discos apilados con un eje común, entre ellos están situadas las cabezas de lectura-escritura de manera que se puedan leer y escribir en las dos caras de cada disco.
  • La información se almacena por polarización en una superficie magnética

VOLVER

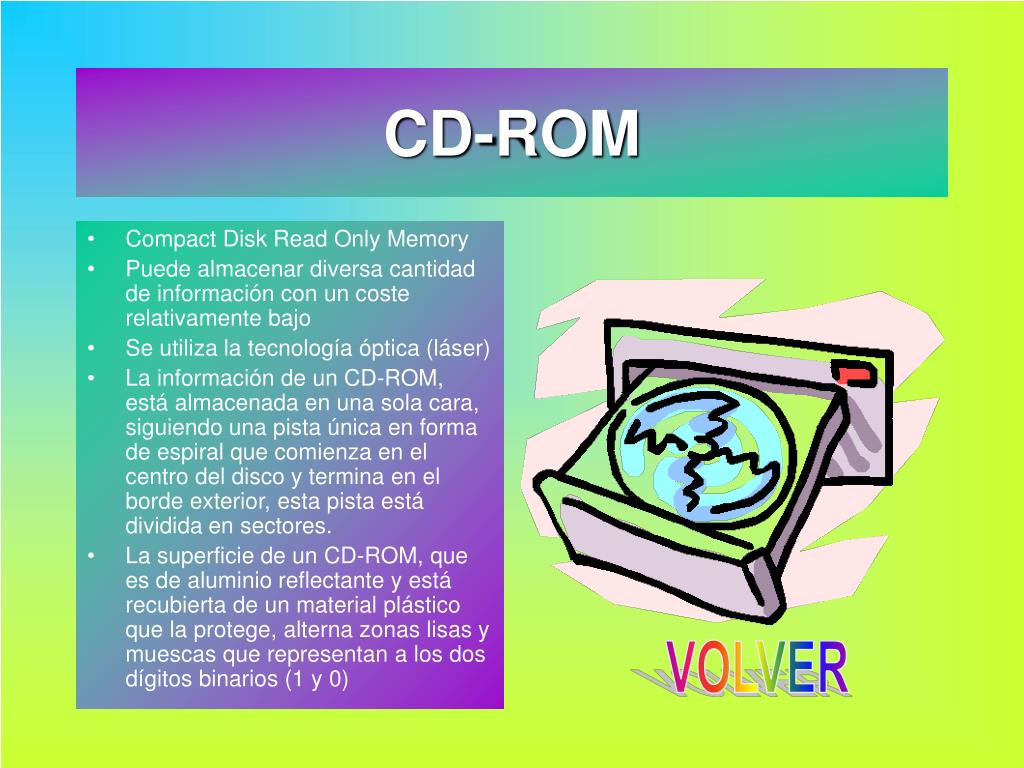

cd rom
CD-ROM
  • Compact Disk Read Only Memory
  • Puede almacenar diversa cantidad de información con un coste relativamente bajo
  • Se utiliza la tecnología óptica (láser)
  • La información de un CD-ROM, está almacenada en una sola cara, siguiendo una pista única en forma de espiral que comienza en el centro del disco y termina en el borde exterior, esta pista está dividida en sectores.
  • La superficie de un CD-ROM, que es de aluminio reflectante y está recubierta de un material plástico que la protege, alterna zonas lisas y muescas que representan a los dos dígitos binarios (1 y 0)

VOLVER

dvd rom grabable y regabable
DVD –ROM GRABABLE Y REGABABLE
  • Son fisicamente análogos a los CD-ROM, pero su capacidad es muchísimo mayor. Esto se consigue aumentando la densidad de escritura y aprovechando las dos caras del disco y almacenando, en cada una ellas, información en varias capas, unas encima de otras.

VOLVER

memoria flash
MEMORIA FLASH
  • Suelen conectarse a un puerto USB, desde el cual adquieren la enrgía eléctrica suficiente para su funcionamiento
  • Las características más sobresalientes de estos dispositivos son su reducido tamaño y la no necesidad de una pila o batería que suministre energía a la memoria para mantener la grabación

VOLVER

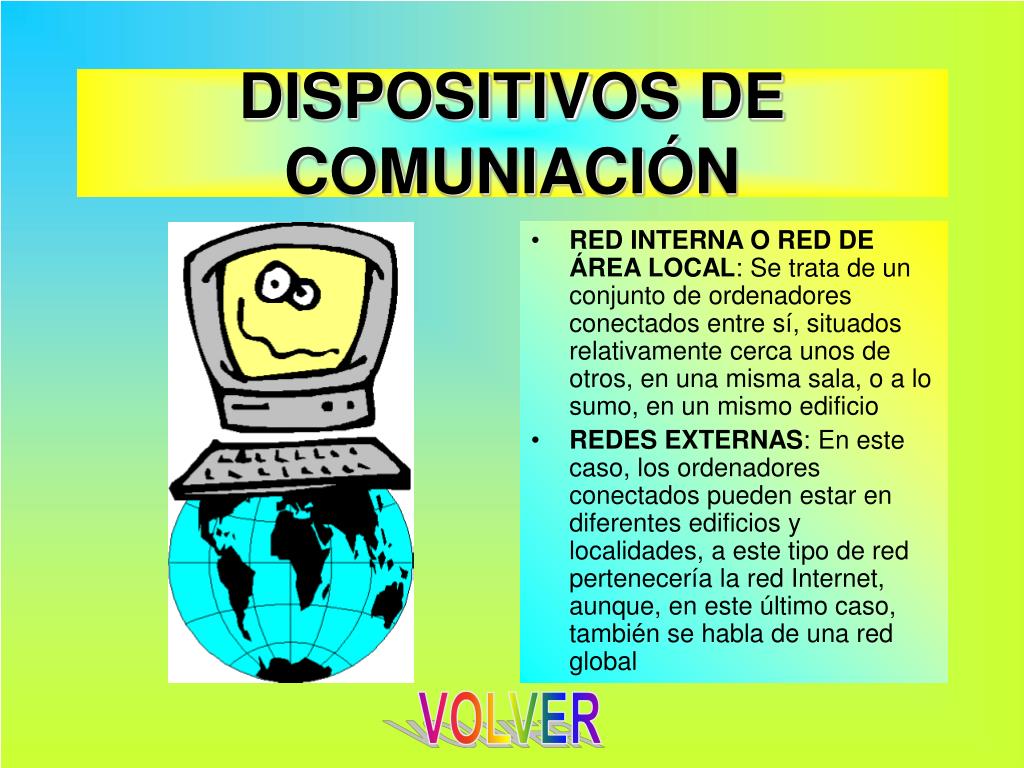

dispositivos de comuniaci n
DISPOSITIVOS DE COMUNIACIÓN
  • RED INTERNA O RED DE ÁREA LOCAL: Se trata de un conjunto de ordenadores conectados entre sí, situados relativamente cerca unos de otros, en una misma sala, o a lo sumo, en un mismo edificio
  • REDES EXTERNAS: En este caso, los ordenadores conectados pueden estar en diferentes edificios y localidades, a este tipo de red pertenecería la red Internet, aunque, en este último caso, también se habla de una red global

VOLVER

redes locales
REDES LOCALES
  • Una red o LAN (local area network) es un conjunto de ordenadores conectados entre sí, con la finalidad de compartir recursos e información.
  • Todos los ordenadores y dispositivos (impresoras,hub, router...) de una red están conectados físicamente mediante un cableado que los recorre uno a uno. Se realiza a través de la TARJETA DE RED. Es necesario que todos los ordenadores dispongan del software adecuado, denominado, software de red. Es más frecuente utilizar el protocolo TCP/IP, adquiriendo de este modo características análogas a las de Internet. A las redes que utilizan este protocolo se las denomina Intranet

VOLVER

topologia de una red
TOPOLOGIA DE UNA RED
  • RED DE TIPO BUS: se trata de una red lineal en la que se unen todos los equipos y puesto que los extremos quedarían abiertos, han de cerrarse con un terminador
  • RED EN ANILLLO. Se trata de una red cerrada en la que todos lo ordenadores están conectados a ella
  • RED EN ESTRELLA: Los ordenadores no están unidos directamente entre ellos, sino que lo hacen a través de un dispositivo controlador denominado concentrador o hub. Se trata de una red muy estable( un problema de comunicación no bloquea toda la red) segura y con una velocidad de transmisión alta.

SIGUIENTE

slide26
CONCENTRADOS O HUB: A él llegan todos los cables de la red, uno por cada ordenador o dispositivo, actuando de puente; cuando un ordenador envía información, el concentrador la envía a todos, para que el destinatario la tome y el resto la deseche.
  • CONMUTADOR O SWITCH: Es un dispositivo parecido al hub pero con algunas funciones agregadas. Es capaz de identificar a los ordenadores que tiene conectados, por lo que no necesita enviar la información a todos ellos, sino solo al destinatario, evitando, de este modo, sobrecargas en la red y colisiones de datos.

VOLVER

redes inalambricas
REDES INALAMBRICAS
  • También denominadas WiFi
  • Sus datos se transmiten por el aire
  • Por ahora utiliza las ondas de radio

VOLVER

conexi n a trav s de una l nea telef nica
CONEXIÓN A TRAVÉS DE UNA LÍNEA TELEFÓNICA
  • MODEMS. Son dispositivos que permiten enviar o recibir información a través de una línea convencional. Su misión consite en convertir la señal digital del ordenador en analógica y demodular la señal analógica recibida a señal digital
  • TARJETA RDSI. Red Digital de Servicios Integrados. La velocidad de transmisión y el hecho de que la información que viaja por ellas es digital, no analógica.Además estas líneas disponen de varios canales, por lo que la conexión a Internet no impide que se pueda realizar o recibir llamadas telefónicas
  • MODEMS ADSL. Uso del hilo de cobre de una línea telefónica para la transmisión de datos de alta velocidad y, simultáneamente, para el uso normal de una línea telefónica.
  • ROUTER. Une redes entre sí, por un lado se conectara Internet,y por otro a una red de área local

SIGUIENTE

slide29
CONEXIÓN A TRAVÉS DE CABLE. Otra forma de conectarse a Internet consiste en utilizar un cable, con este tipo de conexión se consiguen altas tasas de transmisión. El inconveniente de este tipo de conexión es que necesita una infraestructura nueva (cableado) que no en todas zonas geográficas está disponible
  • CONEXIÓN VÍA SATÉLITE. El usuario recibe información ía satélite pero la envía por un sistema terrestre
  • CONEXCIÓN POR ONDAS RADIOELÉCTRICAS. De forma semejante a la conexión de ordenadores en una red de área local inalámbrica, también es posible acceder a Internet mediante ondas radioeléctricas
  • CONEXIÓN MÓVIL. El sistema de telefonía móvil ha ido evolucionando para conseguir una mayor tasa de trasferencia de información, de modo que pueda ser utilizado no solo para mantener una conversación telefónica, sino también para conectarse a Internet, y consultar información, transferir archivos, imágenes vídeos, escuchar música, realizar video conferencias,...

VOLVER
