Rectificadores

1. Rectificadores

2. Índice • Rectificadores monofásicos de meia onda; • Circuito; • Cálculos; • Rectificadores monofásico de onda completa; • Circuito; • Cálculos; • Rectificadores bifásicos de meia onda; • Circuito; • Cálculos;

3. Rectificadores Trifásicos de meia onda; • Circuito; • Cálculos; • Rectificadores Trifásicos de onda completa; • Circuito; • Cálculos;

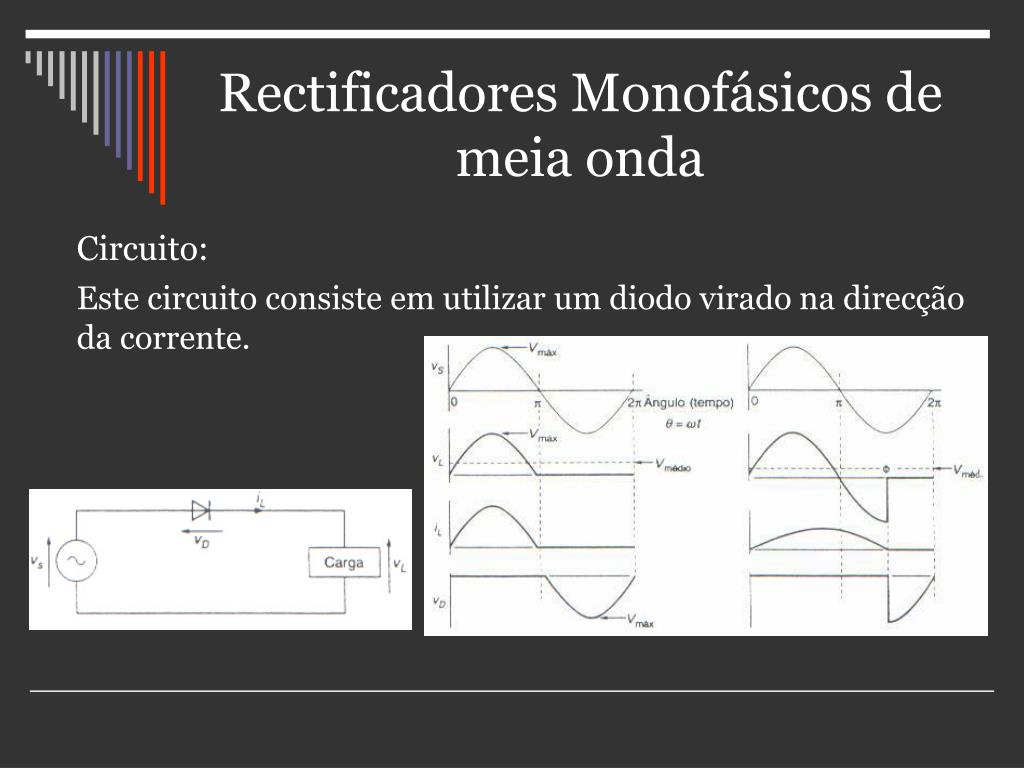

4. Rectificadores Monofásicos de meia onda Circuito: Este circuito consiste em utilizar um diodo virado na direcção da corrente.

5. Cálculos:

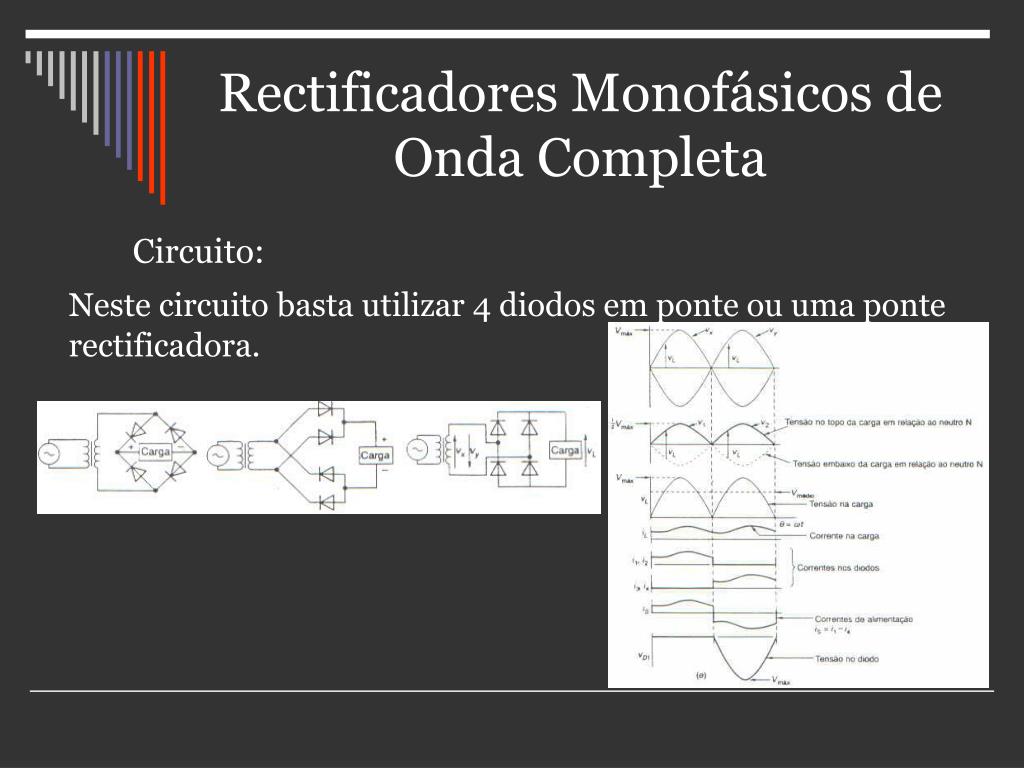

6. Rectificadores Monofásicos de Onda Completa Circuito: Neste circuito basta utilizar 4 diodos em ponte ou uma ponte rectificadora.

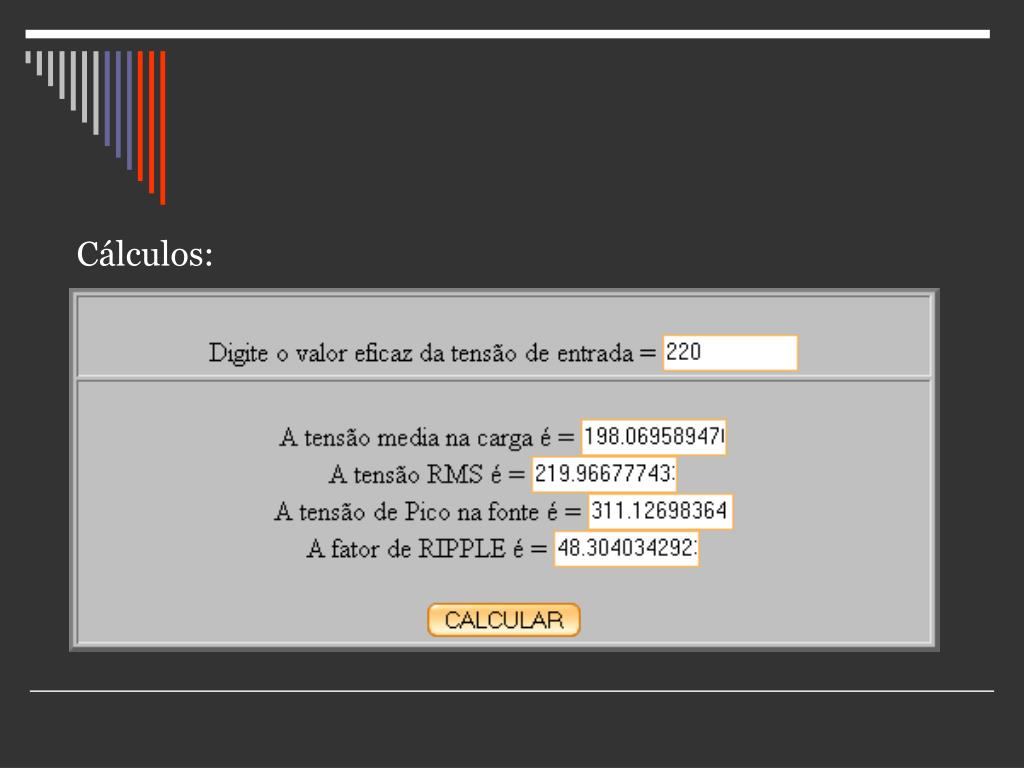

7. Cálculos:

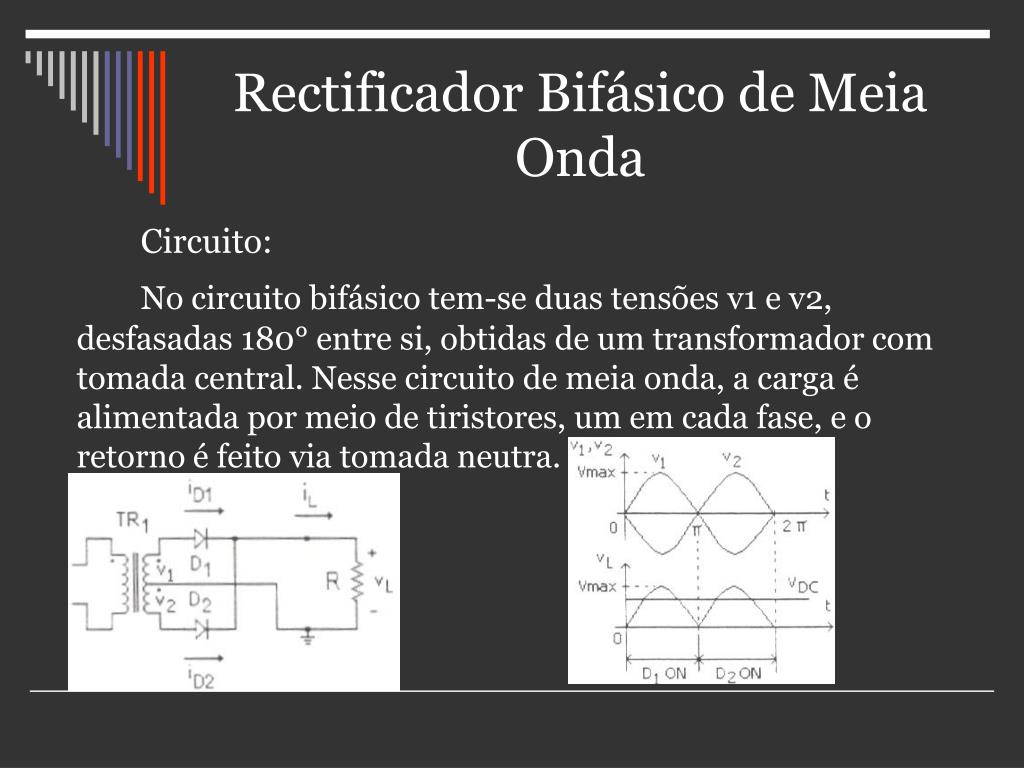

8. Rectificador Bifásico de Meia Onda Circuito: No circuito bifásico tem-se duas tensões v1 e v2, desfasadas 180° entre si, obtidas de um transformador com tomada central. Nesse circuito de meia onda, a carga é alimentada por meio de tiristores, um em cada fase, e o retorno é feito via tomada neutra.

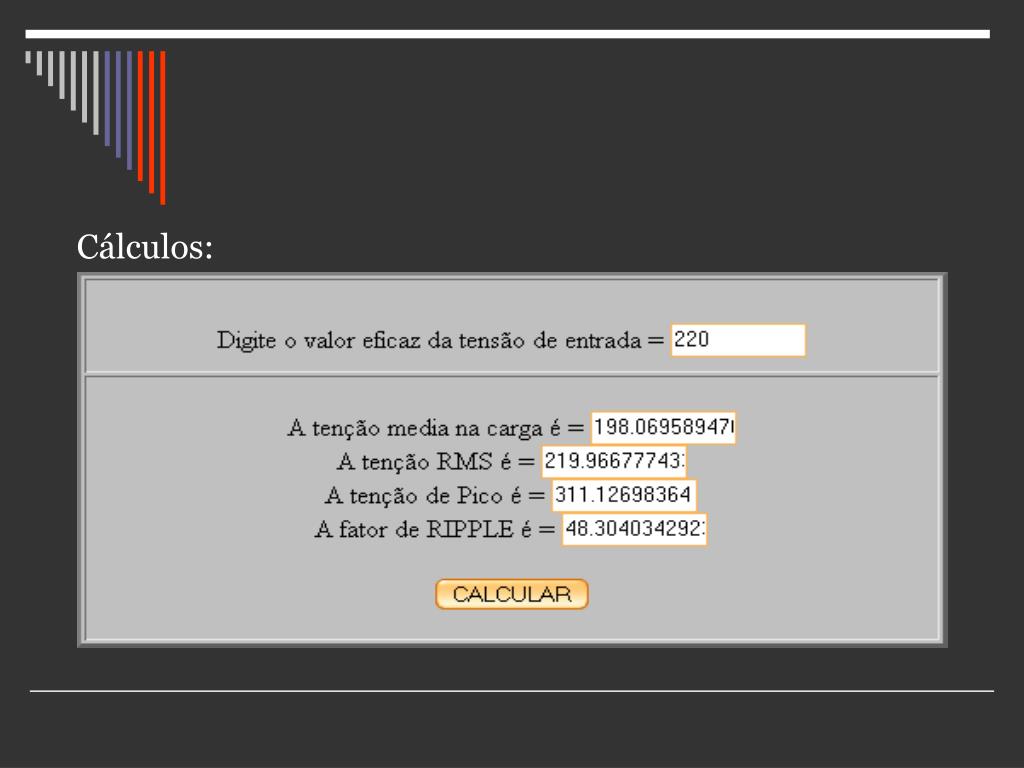

9. Cálculos:

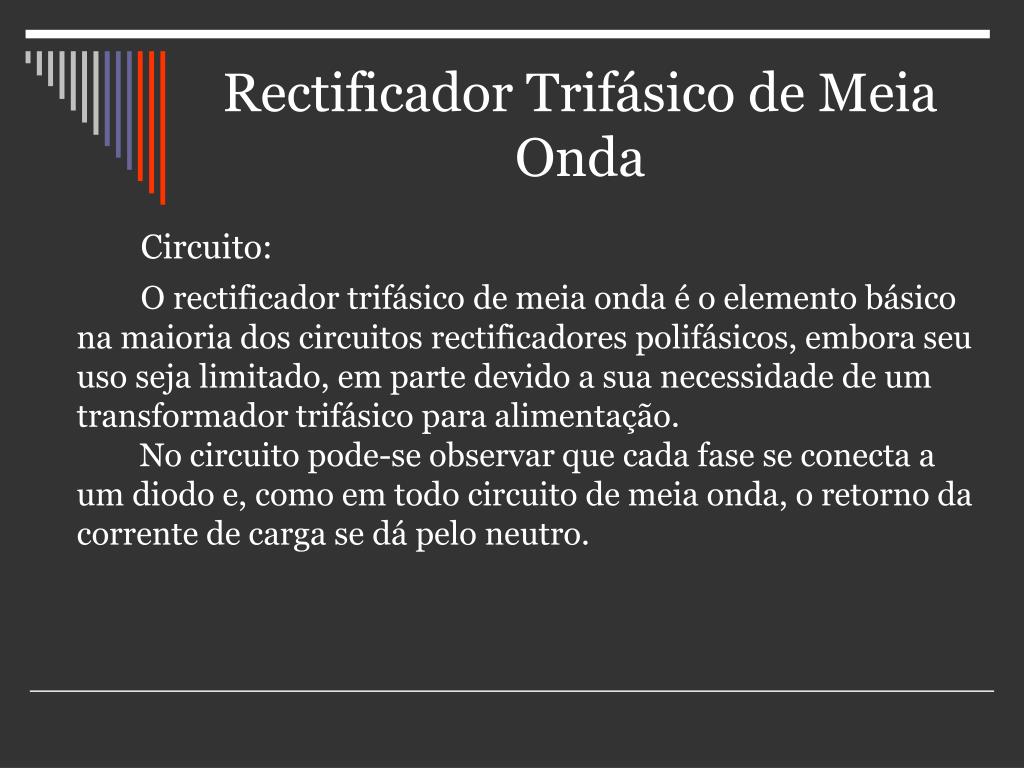

10. Rectificador Trifásico de Meia Onda Circuito: O rectificador trifásico de meia onda é o elemento básico na maioria dos circuitos rectificadores polifásicos, embora seu uso seja limitado, em parte devido a sua necessidade de um transformador trifásico para alimentação.        No circuito pode-se observar que cada fase se conecta a um diodo e, como em todo circuito de meia onda, o retorno da corrente de carga se dá pelo neutro.

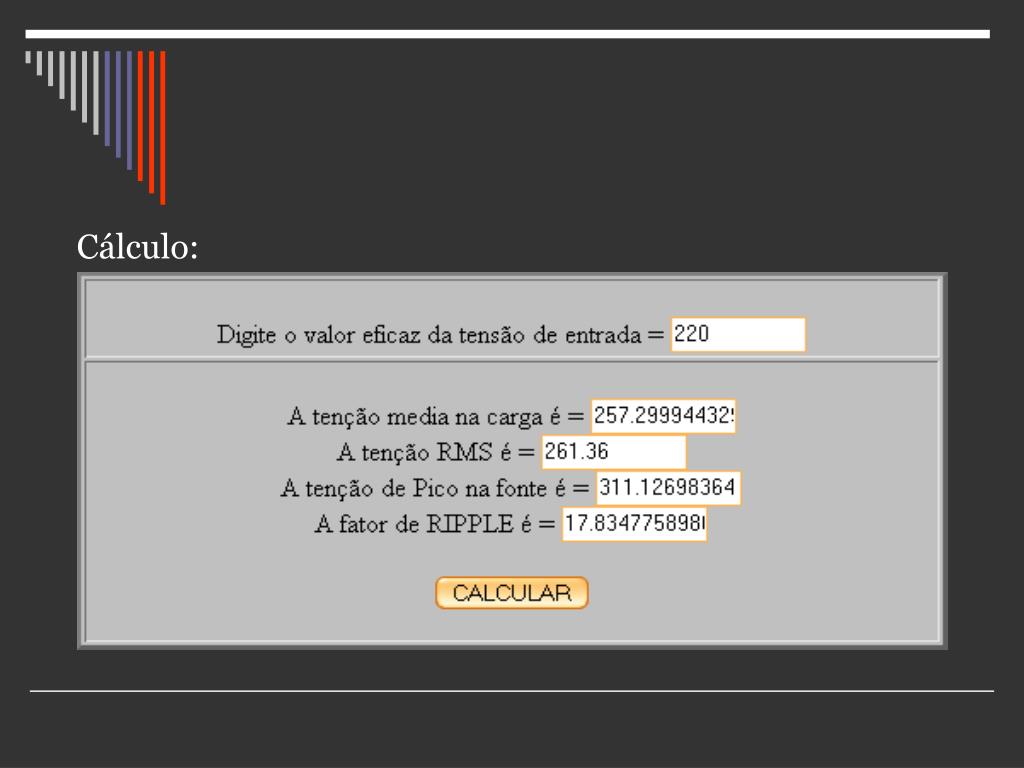

12. Cálculo:

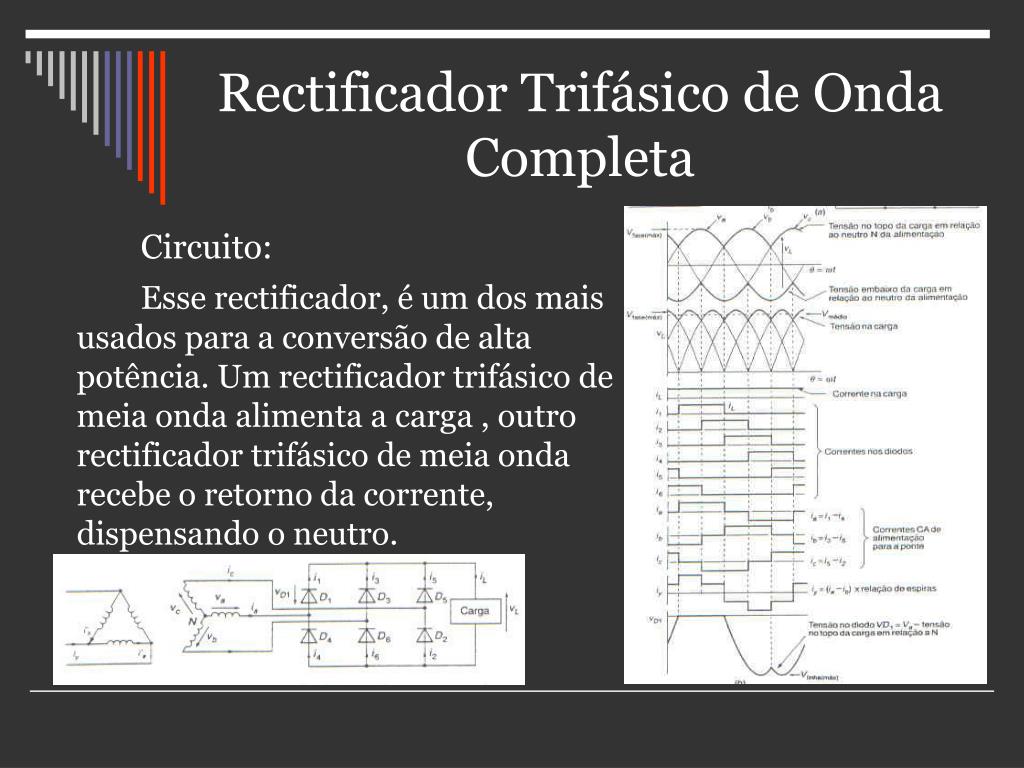

13. Rectificador Trifásico de Onda Completa Circuito: Esse rectificador, é um dos mais usados para a conversão de alta potência. Um rectificador trifásico de meia onda alimenta a carga , outro rectificador trifásico de meia onda recebe o retorno da corrente, dispensando o neutro.
