第十七单元 架空输电线路检测

江新清

2010.12

[email protected]

qq:48421829


5037119

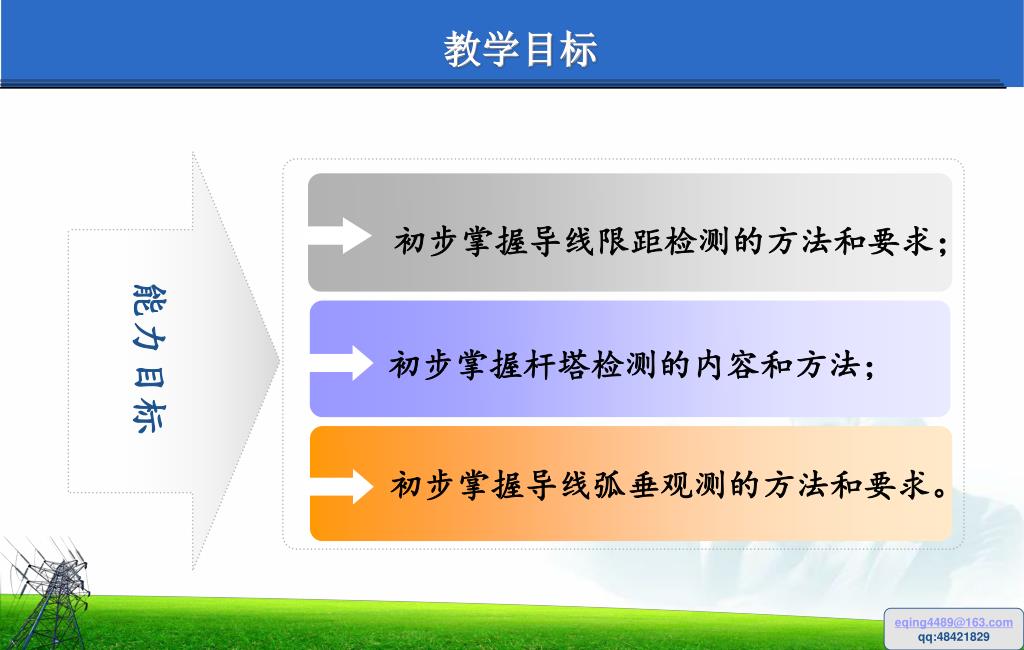

教学目标

初步掌握导线限距检测的方法和要求;

能力目标

初步掌握杆塔检测的内容和方法;

初步掌握导线弧垂观测的方法和要求。


5037119

了解架空输电线路检测的项目和要求;

了解测量高程系统;

教学目标

知识目标

理解导线限距、杆塔垂直度、导线弧垂等概念。


5037119

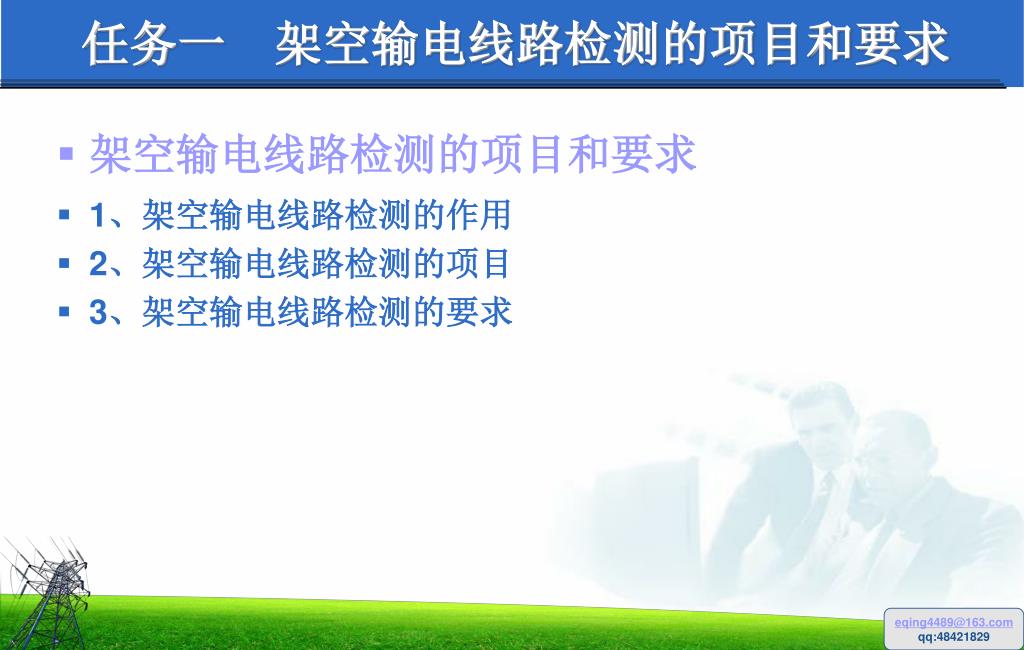

任务一 架空输电线路检测的项目和要求

  • 架空输电线路检测的项目和要求

  • 1、架空输电线路检测的作用

  • 2、架空输电线路检测的项目

  • 3、架空输电线路检测的要求


5037119

任务二 导线限距检测

当送电线路全线杆的导线和避雷线(合称架空线)完成架设后。为了保证导线对地、对被跨越物的垂直距离能符合设计要求,架线工程竣工后,要对全线导线的限距进行巡查,对导线对地、物的安全距离较近或值得怀疑的地方,需架设全站仪或经纬仪进行实测。


5037119

任务二 导线限距检测

1、导线限距检测的方法

测量方法一般采用全站仪三角高程法。M点是导线上M’投影在地面或被跨越物面上的一点。


5037119

任务二 导线限距检测

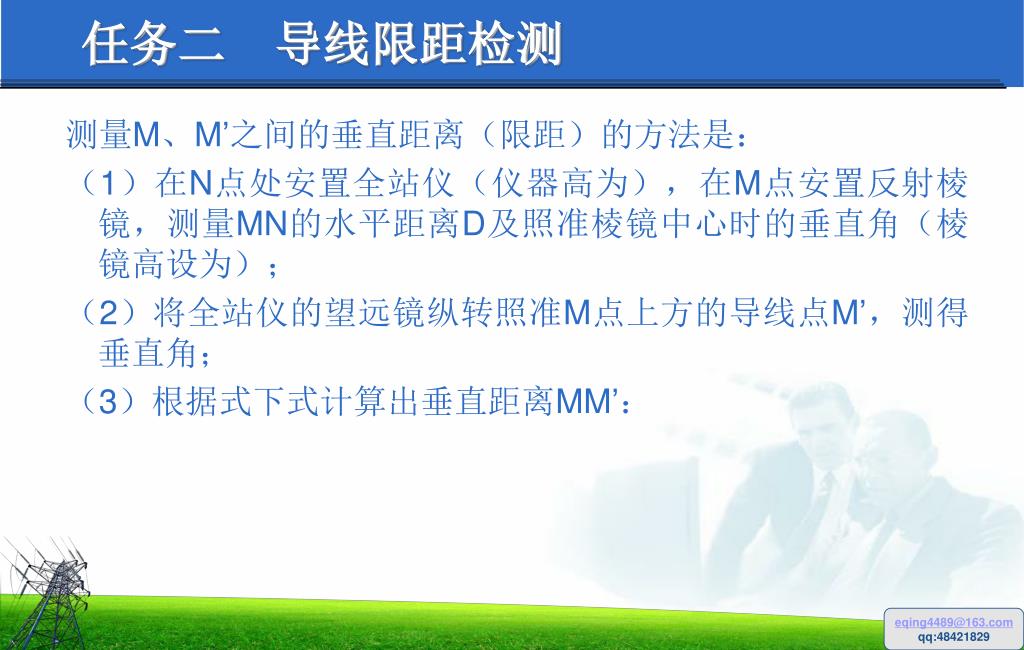

测量M、M’之间的垂直距离(限距)的方法是:

(1)在N点处安置全站仪(仪器高为),在M点安置反射棱镜,测量MN的水平距离D及照准棱镜中心时的垂直角(棱镜高设为);

(2)将全站仪的望远镜纵转照准M点上方的导线点M’,测得垂直角;

(3)根据式下式计算出垂直距离MM’:


5037119

任务三 杆塔检测

1、杆塔基础检测

2、双杆检测

3、铁塔检测


5037119

任务四 导线弧垂观测

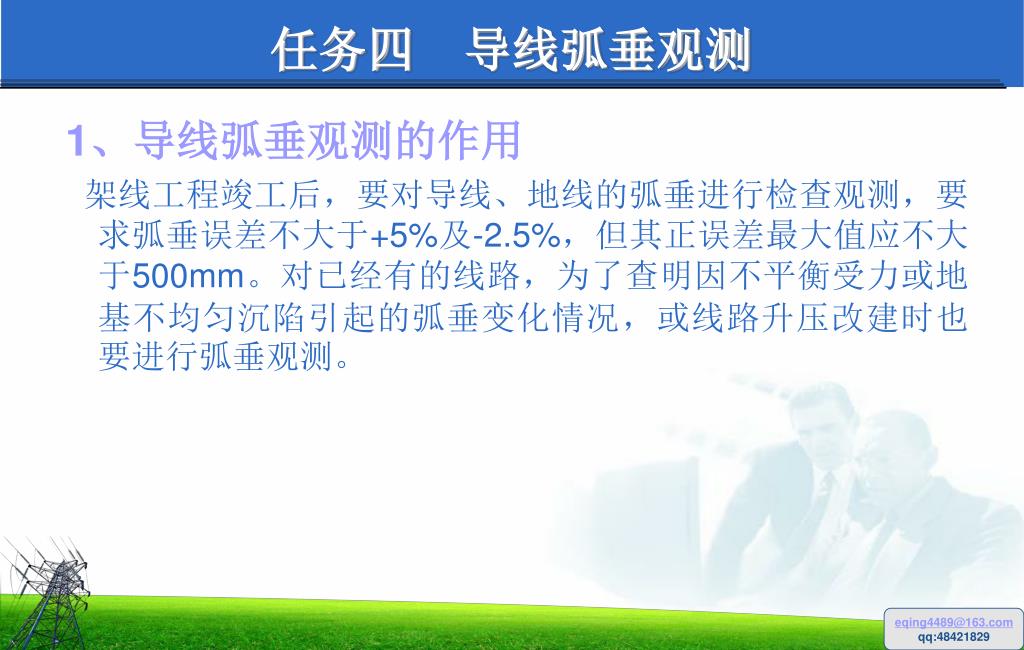

1、导线弧垂观测的作用

架线工程竣工后,要对导线、地线的弧垂进行检查观测,要求弧垂误差不大于+5%及-2.5%,但其正误差最大值应不大于500mm。对已经有的线路,为了查明因不平衡受力或地基不均匀沉陷引起的弧垂变化情况,或线路升压改建时也要进行弧垂观测。


5037119

任务四 导线弧垂观测

2、端点法


5037119

任务四 导线弧垂观测

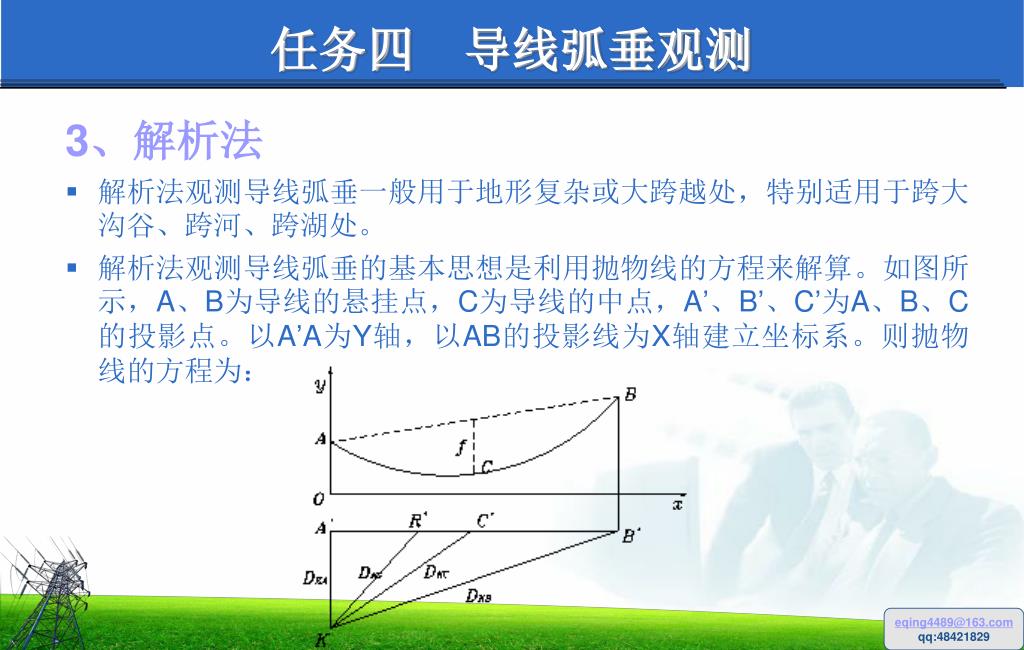

3、解析法

  • 解析法观测导线弧垂一般用于地形复杂或大跨越处,特别适用于跨大沟谷、跨河、跨湖处。

  • 解析法观测导线弧垂的基本思想是利用抛物线的方程来解算。如图所示,A、B为导线的悬挂点,C为导线的中点,A’、B’、C’为A、B、C的投影点。以A’A为Y轴,以AB的投影线为X轴建立坐标系。则抛物线的方程为:


5037119

任务四 导线弧垂观测

观测步骤:

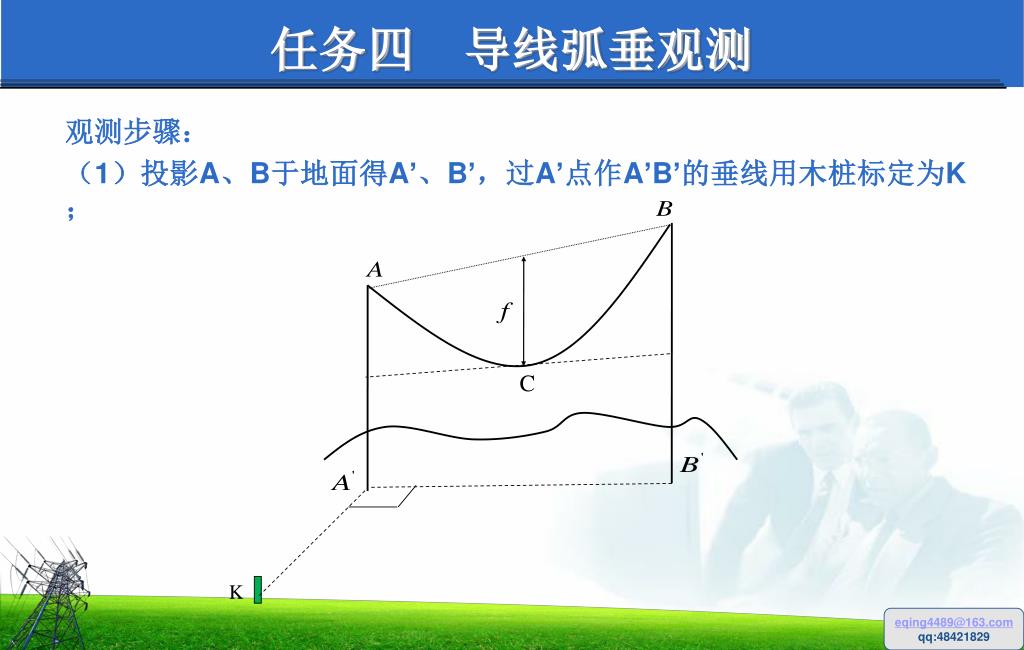

(1)投影A、B于地面得A’、B’,过A’点作A’B’的垂线用木桩标定为K;


5037119

任务四 导线弧垂观测

观测步骤:

(2)在K点安置全站仪,分别测出导线悬挂点的竖直角αΑ、αB,测量距离DKA、DKB,测出水平角∠AKB,计算档距L及悬挂点的高程hA、hB;

测出:

算出:


5037119

任务四 导线弧垂观测

观测步骤:

(3)观测导线上任一点G的水平角βG和竖角αG,计算水平距离DKG,求得G点的高程hG;

测出:

算出:


5037119

任务四 导线弧垂观测

观测步骤:

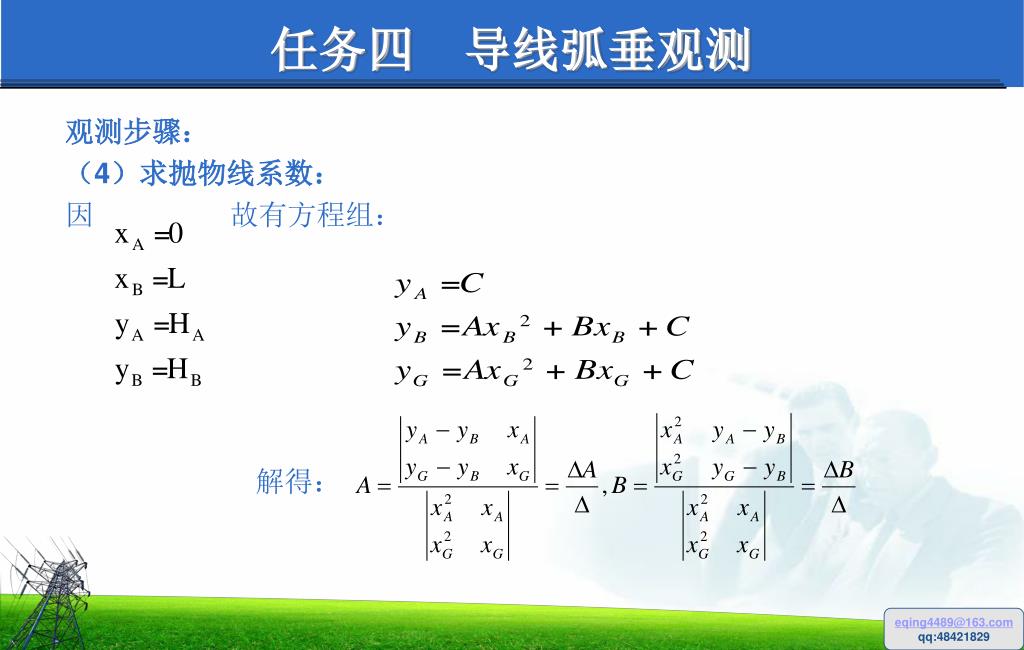

(4)求抛物线系数:

因 故有方程组:

解得:


5037119

任务四 导线弧垂观测

观测步骤:

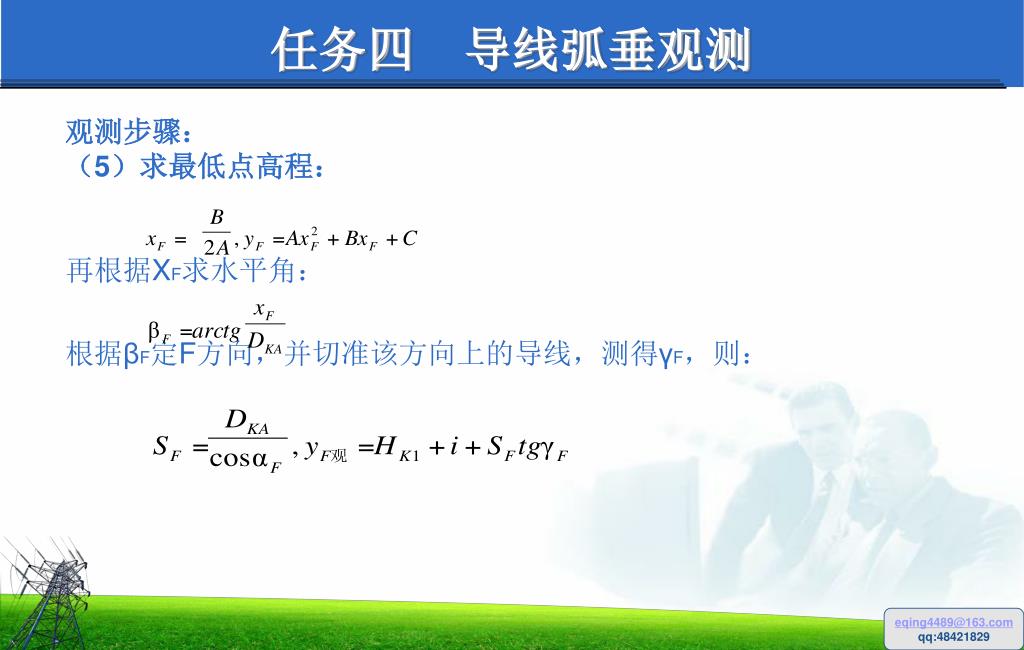

(5)求最低点高程:

再根据XF求水平角:

根据βF定F方向,并切准该方向上的导线,测得γF,则:


5037119

任务四 导线弧垂观测

观测步骤:

(5)求最低点高程:

再根据XF求水平角:

根据βF定F方向,并切准该方向上的导线,测得γF,则:


5037119

任务四 导线弧垂观测

观测步骤:

(6)求中间点的高程:

将xF计、yC计与xF测、yC测比较,可校核A、B、C的正确性。


5037119

任务四 导线弧垂观测

观测步骤:

(6)求中间点的高程:

将xF计、yC计与xF测、yC测比较,可校核A、B、C的正确性。


5037119

任务四 导线弧垂观测

观测步骤:

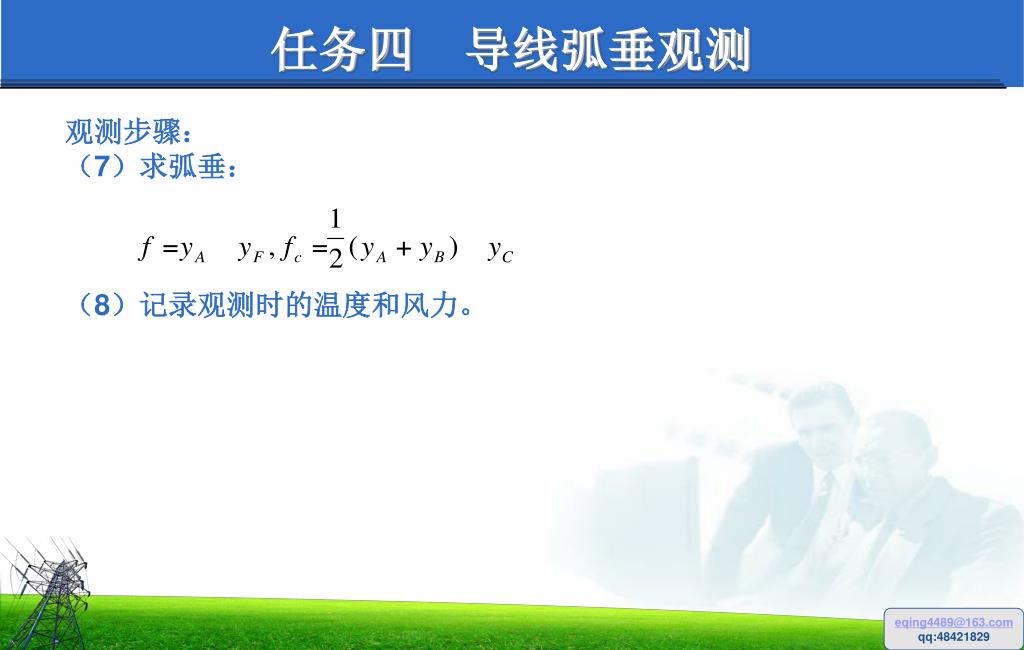

(7)求弧垂:

(8)记录观测时的温度和风力。


5037119

总 结


5037119

作 业

  • 1.导线限距检测的方法和要求。

  • 2.端点法弧垂观测及计算。

  • 3.解析法弧垂观测及计算。
