Presentation Transcript


3714972

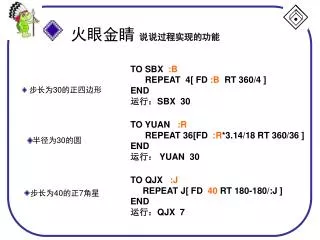

火眼金睛 说说过程实现的功能

TO SBX :B

REPEAT4[ FD:BRT 360/4 ]

END

运行:SBX 30

  • 步长为30的正四边形

TO YUAN :R

REPEAT 36[FD:R*3.14/18 RT 360/36 ]

END

运行: YUAN 30

  • 半径为30的圆

  • 步长为40的正7角星

TO QJX :J

REPEAT J[ FD40RT 180-180/:J ]

END

运行:QJX7


3714972

大显身手 说说这些图形有什么特点?

由固定点开始由内向外逐圈旋绕而形成的曲线

——螺旋线


3714972

执教人:景明佳园小学 王静雯

小学信息技术logo程序教学研究

画螺旋线


3714972

猜猜过程实现的功能

TO SBX:B

FD :B RT 360/4

SBX :B

END

TO SBX :B

REPEAT4[ FD:BRT 360/4 ]

END

运行:SBX 30

TOSBLX :B

FD :BRT 360/4

SBLX :B+10

END

SBLX :B+10

运行:SBLX 30

运行:SBX 30

分步执行命令:

FD 30 RT 90

FD 30 RT90

FD 30 RT90

FD 30 RT 90

FD 30RT90

……

分步执行的命令:

FD 30RT 90

分步执行命令:

FD 30 RT 90

FD 30 RT90

FD 30 RT90

FD 30 RT90

FD 40 RT 90

FD 50 RT 90

FD60 RT90

FD70 RT90

……


3714972

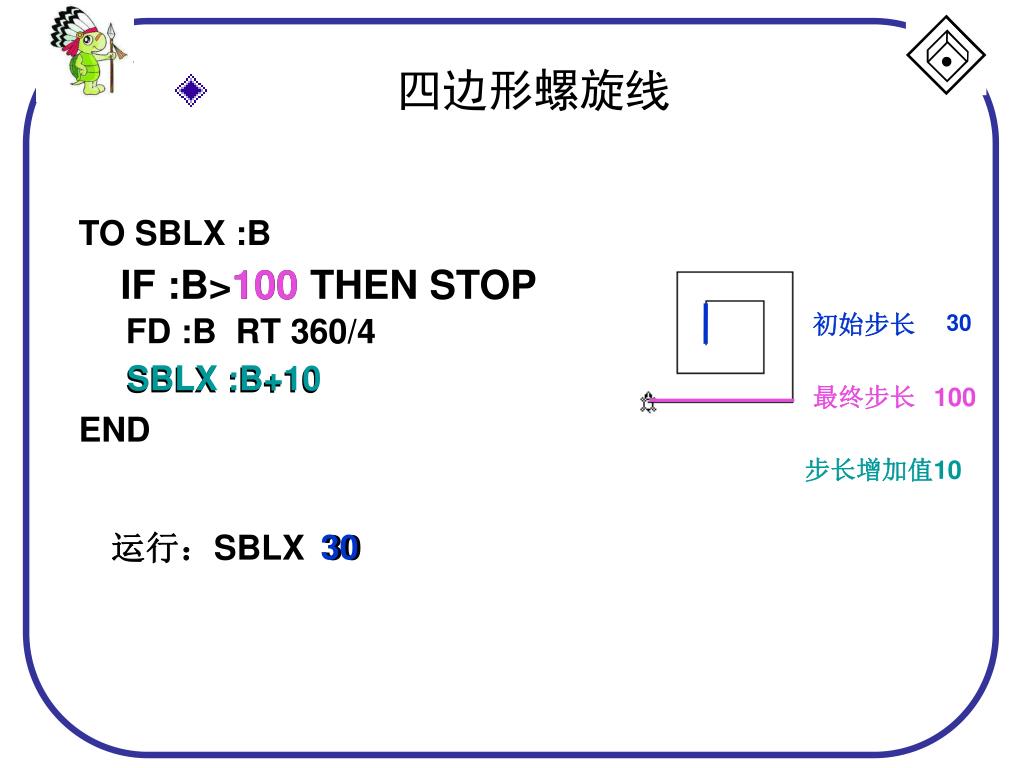

四边形螺旋线

TOSBLX :B

FD :BRT 360/4

SBLX :B+10

END

IF :B>100 THEN STOP

100

初始步长

30

SBLX :B+10

最终步长

100

步长增加值10

运行:SBLX 30

30


3714972

100

10

30

要求:1、以小组为单位,确定需要研究的因素以及实验的次数;

2、过程分别在不同编辑窗口中编辑,过程名必须不同

3、所有图形在一个图形窗口中显示但不重叠;


3714972

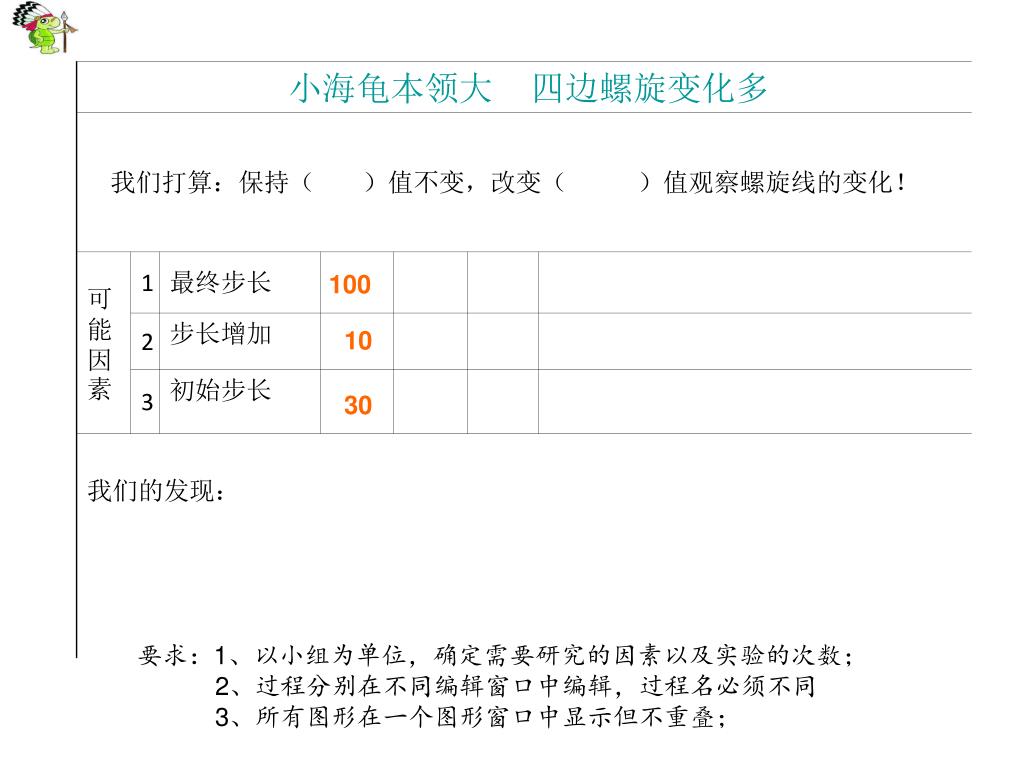

小海龟本领大 四边螺旋变化多

是什么因素让四边形螺旋线变化纷呈?

最终步长

初始步长

步长增加值


3714972

tosblx :b

if :b>180then stop

fd : brt360/4

sblx :b+10

end

多边形螺旋线

todblx :b :n

if :b>180thenstop

fd :b rt 360/:n

dblx :b+10 :n

end

towblx:b

if :b>180then stop

fd : brt360/5

wblx :b+10

end

tolblx :b

if :b>180then stop

fd : brt360/6

lblx :b+10

end

( b代表步长 n代表边数)

……


3714972

圆形螺旋线

分别运行:

ylx 10

ylx 30

ylx 60

观察到:

起始半径值越大

圆形螺旋线()

todblx :b :n

if :b>180thenstop

fd :brt 360/:n

dblx :b+10 :n

end

当n=36

b=3.14*:r/18

toylx :r

if :r>100thenstop

fd3.14*:r/18 rt 360/36

ylx :r+0.5

end


3714972

  • 调用过程ylx

ylx 60

ylx 10

ylx30


3714972

神笔小画家

起始步长为10

步长每次增加5

最长边长为100

起始步长为10

步长每次增加4

最长边长为100

起始半径为20

半径每次增加0.3

最长半径为120

起始步长为8

步长每次增加5

最长边长为150


3714972

TOSBLX :B

IF :B>100 THEN STOP

FD :BRT 360/4

SBLX :B+10

END

运行: SBLX 30

初始步长 30

最终步长 100

TOSBLX :B

IF :B<30 THEN STOP

FD :BRT 360/4

SBLX :B-10

END

运行: SBLX 100

初始步长 100

最终步长 30


3714972

多角星螺旋线

todjxlx :b :j

if :b>180then stop

fd :b rt180-180/:j

djxlx :b+10 :j

end
