  1. NGN：终极理想和平滑过度 我们的观点和解决办法 James Ni 10/2004

  2. 无线网 电信网 IP核心网 互联网 局域网 1.NGN要素概念综览 • NGN的终极理想是建立一个基于IP的新型现代网络基础设施 NGN • NGN的主要出发点是寻求整合现有的电信网，互联网，无线网，商用/个人局域网

  3. PDA 传统电话 移动电话 传真 移动电脑 互联网客户 影像接入 IP电话 • NGN的业务将是话音，影像，数据等 “在任何时，于任何地，以任何种方式”的全方位的拓展 NGN

  4. 因此NGN发展的策略要兼顾: • 电信级的可靠性,保密性和质量保证性 • 新业务的可拓展性 • 现有投资的可持续性和现存业务的兼容性 • 网络业务的可计价性和商业运行性 • 网络管理和维护的简单性 • 基于如上因素,NGN更是一个整合,利用与发展的过程 • 整合: • 现有电信网,数据网,无线网,广播电视网等的网络整合 • 现有电信业务,互联网业务,移动业务,广播电视业务的业务整合 • 现有各种网络管理手段的网络管理整合 • 利用: • 现有投资的可重复利用和充分利用 • 现有各种网络资源的充分利用 • 发展: • IP核心网可靠性,保密性,质量保证性等方面的发展 • 新型业务的拓展,计价,商运模型的多样化,灵活化

  5. 2.CONVERGENT 的 NGN 观点 • 着眼于未来的技术 • 基于软交换的开放式平台,兼顾独立的集成交换功能 • 基于IP/ATM的传输模式,兼顾传统线路TDM传输接口 • 全方位的信令能力,实现从任何(IP,ATM,TDM)到任何(IP,ATM,TDM)的交换 • 新型简易的系统安装,设置和管理能力 • 立足于现实的基础 • 依照电信级99.999%可靠性要求设计,确保运行业务的不中断备份保护 • 与现有电信网,数据网(ATM,IP)在信令和传输上全面兼容 • 全面具备对现有电信交换机的可取代性,更兼向未来NGN业务的平滑过度能力 • 完备的业务计价功能保障服务有所尝

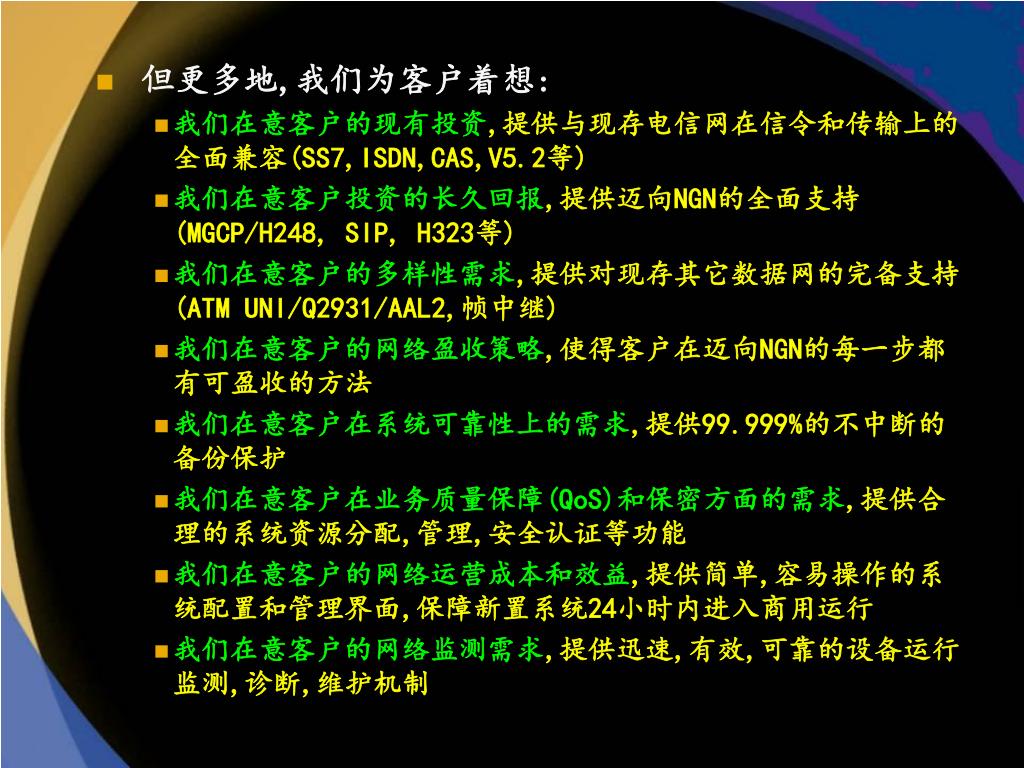

  6. 但更多地,我们为客户着想: • 我们在意客户的现有投资,提供与现存电信网在信令和传输上的全面兼容(SS7,ISDN,CAS,V5.2等) • 我们在意客户投资的长久回报,提供迈向NGN的全面支持(MGCP/H248, SIP, H323等) • 我们在意客户的多样性需求,提供对现存其它数据网的完备支持(ATM UNI/Q2931/AAL2,帧中继) • 我们在意客户的网络盈收策略,使得客户在迈向NGN的每一步都有可盈收的方法 • 我们在意客户在系统可靠性上的需求,提供99.999%的不中断的备份保护 • 我们在意客户在业务质量保障(QoS)和保密方面的需求,提供合理的系统资源分配,管理,安全认证等功能 • 我们在意客户的网络运营成本和效益,提供简单,容易操作的系统配置和管理界面,保障新置系统24小时内进入商用运行 • 我们在意客户的网络监测需求,提供迅速,有效,可靠的设备运行监测,诊断,维护机制

  7. 7号信令网 ATM网信令 IP网信令 ISDN,CAS V5.2等 ICSG ICS2000 3.CONVERGENT 产品在 NGN 中的角色 • 完备的信令网关(Signaling Gateway) • 电信网信令(SS7/ISDN/CAS/V5.2)IP网信令(SIP,H323,MGCP) • 电信网信令(SS7/ISDN/CAS/V5.2)ATM网信令(Q.2931,UNI, AAL2) • ATM网信令(Q.2931,UNI,AAL2) IP网信令(SIP,H323,MGCP)

  8. TDM电信网 ATM/FR网 IP网 ICS2000 • 齐全的传输媒介网关(Media Gateway) • 电信网TDM(E1/E3)IP网(GE) • 电信网TDM(E1/E3)ATM网(OC3/STM1, OC12/STM4) • ATM网(OC3/STM1, OC12/STM4)IP网(GE)

  9. 电信网 电信网 IP网 7号信令网 ATM/FR网 IP网 ATM/FR网 7号信令网 ICSG ICSG 软交换 控制器 ICS2000 ICS2000 图例 信令路径 传媒路径 • 灵活的双呼叫控制支持 • 支持基于软交换的外部呼叫控制 • 支持系统内置呼叫控制的集成呼叫控制

  10. 集成的多功能交换平台 • 基本线路交换功能 • 增强的端局话务功能和CENTREX功能(来电显示,呼叫等待,三方通话,呼叫等待显示,快速拨号,电话转接,电话中继系列,呼叫阻塞,呼叫筛选,呼叫回返,呼叫暂停,重复拨号,话音信箱等等) • 数据包话音增强处理(回音消除,G72X系列话音压缩,信元丢失弥补,模拟噪音生成,寂静压制,音频检测识别,通告产生与播放等) • 内置或外接信道测试功能(103,108测试号) • 内置或外接音频/通告生成播放功能 • 内置或外接的丰富的路由功能(基于呼叫类型,基于干线组,基于ANI筛选,基于用户筛选,网络区域划分/VPN,业务分级,时段路由,二级拨号,用户拨号计划,认证筛选,帐号密码筛选等) • 外接的智能网络功能

  11. ICSG 信令网关 SIP代理器 PMC 业务导航器 ICS2000 宽带多功能交换机 其他厂家 功能服务器 7号信令网 SIP ICView 网络管理系统 SIP PBX C5 CPE RAS IAD 分组 交换网 DLC 互联网 电信网 用户线路 / 干线 4.CONVERGENT 产品成员介绍 • 产品成员总述

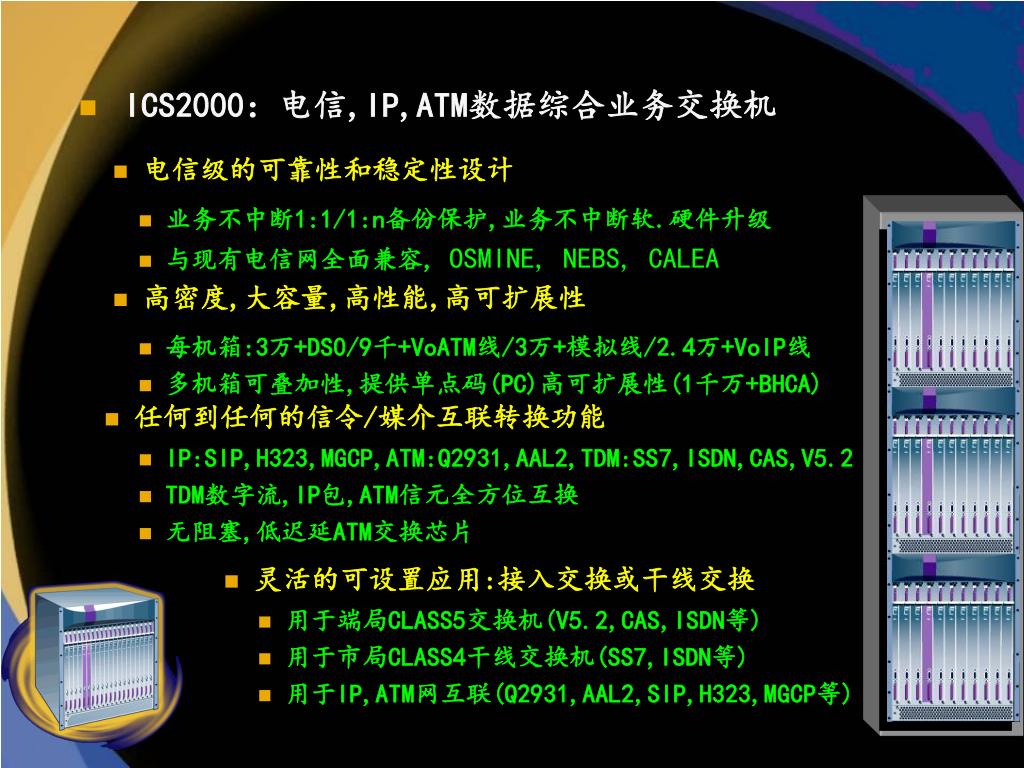

  12. ICS2000：电信,IP,ATM数据综合业务交换机 • 电信级的可靠性和稳定性设计 • 业务不中断1:1/1:n备份保护,业务不中断软.硬件升级 • 与现有电信网全面兼容, OSMINE, NEBS, CALEA • 高密度,大容量,高性能,高可扩展性 • 每机箱:3万+DS0/9千+VoATM线/3万+模拟线/2.4万+VoIP线 • 多机箱可叠加性,提供单点码(PC)高可扩展性(1千万+BHCA) • 任何到任何的信令/媒介互联转换功能 • IP:SIP,H323,MGCP,ATM:Q2931,AAL2,TDM:SS7,ISDN,CAS,V5.2 • TDM数字流,IP包,ATM信元全方位互换 • 无阻塞,低迟延ATM交换芯片 • 灵活的可设置应用:接入交换或干线交换 • 用于端局CLASS5交换机(V5.2,CAS,ISDN等) • 用于市局CLASS4干线交换机(SS7,ISDN等) • 用于IP,ATM网互联(Q2931,AAL2,SIP,H323,MGCP等)

  13. 空气流动轨迹 空气出口 风扇阵列 时钟接口单元 线路接口单元 中间板 中心系统控制卡 中心系统控制卡（备份） 数字信号处理器单元卡 ATM业务卡 TDM业务卡 IP业务卡 硬盘接口单元 网络接口 单元 空气入口 20个插槽 • ICS2000 机箱配置

  14. 信令和管理模块 呼叫控制 AAL1话音信号 TDM话音信号 ATM T3/OC3/OC12 TDM CH E3/OC3 AAL2话音信号 ATM Switching Fabric ATM Switching Fabric (10G) TDM话音信号 IP话音信号 TDM CH E3/OC3 IP (100/G） DSP功能 模块 DSP功能 模块 主数字流 冗余数字流 • ICS2000 内部交换机制

  15. 中心系统控制单元卡及系统交换芯片（CP） • 以太网/串行接口单元 • 硬盘控制单元（HDU） • 系统接口单元（SIU） • A/V连接端子，A&B BITS • 时钟接口单元（TIU） • 系统/BITS时钟 • TDM服务单元卡(TSU/LIU) • 3端口DS3/E3卡,信道划分至DS0 • 1端口OC3/STM1卡,信道划分至DS0 • ATM服务单元卡(ASU/LIU) • 3端口DS3/E3卡,信道划分至DS0 • 1,2,4端口OC3/STM1卡(1+1自动保护机制),信道划分至DS0 • 1端口OC12/STM4卡(1+1自动保护机制),信道划分至DS0 • IP服务单元卡(ISU/LIU) • 1端口千兆以太网卡 • 8端口10/100兆以太网卡 • TDM+DSP服务单元卡(TSU-SP/LIU) • 集成TSU,TSP 功能于一卡 • ICS2000 主要单元模块 • 数字信号处理(DSP)单元卡(TSP)

  16. ICS2000 数字信号处理(TSP)单元模块功能 • G.711(936路同时信道,外加单向回音消除) • G.726(564路同时信道,外加单向回音消除) • G.723/G.729 (选项) • G.168回音消除(1008路同时处理,单/双向回音消除) • 三方会议通话,来电显示,呼叫等待 • 音频生成和检测 • 152路同时语音播放 • 呼叫进行音频生成 • SIT音频生成 • 传真,调制解调音频检测 • IP RTP/RTCP装载 • 数据包时延偏移平滑 • 数据包丢失造成的波形弥补 • 寂静压制

  17. ICS2000 系统冗余保护机制 • 通过99.99995%系统可靠性认证 • 系统交换芯片模块和中间曾面 • 1:1系统交换芯片和控制模块冗余保护 • 1:1DS3/E3,OC3/STM1,OC12/STM4,以太网卡冗余保护 • 1:n(n=1..6)DS3/E3,OC3/STM1 TDM卡冗余保护 • 1:n(n=1..6)数字信号处理卡冗余保护 • 链路保护 • OC3/STM1,OC12/STM4的线性自动保护转化(APS) • 双以太网接口 • 分布式的7号信令链路组,并具备负荷分担能力 • 通用部件保护 • 1:1BITS时钟模块,无触发故障转换 • 1:1系统接口单元保护(以太网口,串行口等) • 1:1硬盘保护,数据自动复制 • 分布式的电源单元 • 双48V电源供给 • 业务不中断软件保护和软件升级 • 故障发生时,稳定通话线路的自动维持

  18. SS7信令网关ICSG • 支持7号信令网业务全面接入 • 低价格,高性能 • 本地号码转化(LNP) • 800号码查询 • CNAM • 现有的高级智能网络服务(AIN) • 10兆BHCA处理能力 • 具备实际功能互动的可扩展性 • 低价格,通用平台 • 支持完备的7号信令协议 • MTP1/2/3 • ISUP,TCAP,SCCP • 支持多种信令连接方式 • A-link (SSP/SCP/STP) • E-link (SSP/STP/LATA) • F-Link (SSP/SCP) • 电信级可靠性 • 1：1信令线路备份保护 • 1：1信令网关备份保护 • 通过NEB中心局使用认证

  19. A-链路 A-链路 负载分担 MTP1 MTP1 MTP3复制 MTP2 MTP2 MTP3 MTP3 SCCP SCCP AIN AIN TCAP TCAP 备份ICSG 主用ICSG 呼叫分派 呼叫分派 IP IP 传输层 传输层 Phy Phy Phy Phy 备用链路 主用链路 局域网/广局域网 ATM / IP Phy Phy 传输层 ICS2000 ISUP 呼叫控制 • ICSG 冗余保护和负载分担机制 • 主信令网关在MTP3曾上处理负载均衡的A-链路业务 • 双物理层（以太网和ATM）传输机制用于链路物理层保护 • 在信令网关故障转换时，备份系统通过备用链路接管信令控制

  20. 多功能网络控制器(PMC) • 高级路由数据库及查寻系统 • 电信级可靠性,稳定性 • ANI数据库及路由筛选查询 • 注册用户数据库及路由筛选查询 • 业务分类数据库及路由筛选查询 • 分时/分日/分月路由设置及查询 • 1:1链路保护 • 1:1系统保护 • SIP代理/导向服务器功能 • 用户登录,认怔 • 信令,媒介NAT功能 • 网络拓朴隐藏 • 智能媒介路径优化 • 网络区域划分和虚拟私人网络(VPN)支持 • 特殊资源服务功能支持 • 多语种语音播放支持 • 拨号音检测,识别与拨放功能 • 二级拨号/电话卡业务支持 • H323网守功能 • 用户登录,认怔 • 注册用户拨号计划支持 • 用户认证码筛选 • 用户帐户密码筛选 • 快速拨号支持 • 其它各种禁止/许可设置路由筛选查询 • 功能组B,功能组G支持

  21. 业务接入 AIN 通过 AIN TDPs/EDPs 呼叫程序语言或用SIP注册应用事件 应用服务器 智能 转译，路由，SIP 代理/导向服务器，AIN 互联等 PMC ICS2000 ICS2000 ICS2000 ICS2000 控制 基本呼叫控制，信令互联，SIP用户代理（UA） ICS2000 N x 18,000个IP到电信网的呼叫处理能力 • PMC系统功能概览 • 可扩展性 • 经济性 • 功能概况 • 多级拨号（信用卡，电话卡等） • 通过SIP的C5级交换机功能支持 • GR 303/V5.2 到 SIP转换 • 用户语音播放处理 • 等等，还有许多。。。。

  22. PMC 东北地区 PMC ATM或IP核心网 东南沿海地区 西北地区 PMC PMC 中原地区 • PMC应用拓朴 • PMC • 每个配备冗余保护的PMC负责一个网络路由/行政管理网域内所有ICS2000的用户，路由控制 • 多个PMC也可以配置成负载分担组合（在地理上分布式或集中式） • 高速无瓶颈处理，最少状态保存，必要时可向其他PMC分流 • 对等PMC之间信息交流，共享 • 分层式的程式语言执行

  23. 7号信令网 ICS2000 PMC A-链路 ATM/IP网 路由信息路径 TCAP信息路径 ISUP信息路径 STP STP ICS2000 ICS2000 • PMC信令交换构架

  24. PMC主要功能清单（1） • 对等接入（FGD）互联 • 支持如下ISUP和调频（MF）干线标准 • GR-690, GR-317/394 • 北方电信DMS-500 FGD要求 • FGD拨号计划: 纯粹式, 接通式, 通用接入, 国际接入 • FGD传递 • 电信网搭桥汇接：通过IP的GR-444ISDN到ISUP的转换 • ANI筛选 • 通过1-10位的变长ANI，支持3-6-10筛选 • ANI II/原始线路信息筛选 • 用户信息筛选 • 多级信道内DTMF数字采集 • 帐号码（确认的或未确认的） • 认证码（全部，部分，或完全没有提供的） • 用户个人身份码（PIN）以及多PIN支持 • 音频或话音拨放

  25. PMC主要功能清单（2） • 承载商身份认证码（CIC）路由支持 • 标准支持 • MF FGD (GR-690) & ISUP FGD (GR-394, GR-444) • 北方电信DMS-500 FGD，UCS CIC 路由功能要求AD8154 • CIP 和 TNS 参数支持 • 承载商预定 • 承载商接入码(CAC)拨号 • 有条件的CIC传递 • 批CIC（CIC批发）支持 • 批CIC干线组： • 多个CIC可以被分配给同一个交换机或干线组 • 路由和转译基于收到的CIC数字 • 承载商划分 • CIC的STS/划分可以覆盖干线组级别的设置 • ANI和信息数位的筛选和转译与CIC紧密相关 • 认怔码数据于CIC紧密相关 • 基于接收CIC的特殊话务员业务路由

  26. PMC主要功能清单（3） • 局内，局间主干线路由支持 • 企事业单位接入服务 • 话音虚拟私用网（VPN）业务支持 • 虚拟话音NAP配对 • 任何组合的“在网”（On-net）“不在网”（Off-net）呼叫支持 • 虚拟“在网”（On-net）支持 • 私人拨号计划 • 强制“在网”（On-net）呼叫 • 用户自定义帐号码 • 本地拨号用于“不在网”国际分部呼叫 • 备用路由计划 • 自适应路由

  27. PMC主要功能清单（4） • 任何PMC可以与多个网际PMC形成等地位组合，相互支持，共享 • VoIP, VoATM, TDM 互联支持 • SIP代理/导向服务器功能 • 用户登录,认怔 • 信令,媒介NAT功能 • 网络拓朴隐藏 • 智能媒介路径优化 • H323网守功能 • 用户登录,认怔

  28. ICView CONVERGENT综合网络管理系统 • 基于SNMP的命令行(CLI)系统设置机制 • 简易的命令行(CLI)系统设置界面 • SCRIPT语言支持用于快速,大规模系统设置 • 系统参数文件允许系统设置自动装载,恢复 • 允许在线/不在线系统设置,允许所有业务卡 Plug & Play • 基于WEB的网络监测,服务记录,服务结算系统 • 电信级的EMS用于网络设备运行监测和性能评测 • 电信级的BMP支持多种服务结算产品 • 电信级的SMP用于集中的用户信息管理 • 友好的用户界面,可靠而可扩展的系统平台 • 完备的业务测量方法,灵活的记帐方式 • 多级保密措施,可靠的警报处理 • 多标准,OSS集成支持: • EMS: SNMP, HTTP, FTP, ODBC/SQL • BMP: GR1100, GR1343, FTP • SMP: XML,HTTP, ODBC/SQL

  29. $ 商业运营级 ICView SMP (用户管理入口) 用户资料和 业务控制 业务级 详细通话记录用于记帐 管理和业务量分析（支 持多厂商产品） ICView BMP (帐目调解平台) 网络级 故障检测 系统设置和监控 设备状态记录 系统性能跟踪 保密控制 ICView EMS (网络单元管理系统) 网络单元级 网络单元（NE） ICSG PMC 应用服务器 ICS2000 • 基于TMN模型的网络管理系统总构架

  30. $ 记帐系统 ICView EMS 详细通话记录用于用户记帐和盈收管理 通话业务量数据用于使用量分析和网络容量规划 ICView BMP • ICView BMP的两个主要功能

  31. 5.使用CONVERGENT产品:边发展边盈收的策略 • NGN不是对现有电信网络设备的完全替换，而是基于现有设备的不断演化 • 现有电信网络设备投资还有长期盈利回报的空间 • 目前基于IP的网络在可靠性，稳定性，业务质量保障性（QoS)等方面还远未完备 • 目前基于IP的网络在商业运行，盈收计划等方面还欠缺灵活性，可应用性 • 基于如上考虑，CONVERGENT产品有一整套业已为多个现有网络运营商所证实了的让客户在迈向NGN过程中的边发展边盈收的策略性应用

  32. 7号信令网 ISP 网络 A-链路 A-链路 远程接入服务器 ICSG Internet 路由器 电信网 TDM 交换机间干线 (DS3/OC3) ISP 远程接入服务器 ICS2000 ISDN 单位程控交换机 • CONVERGENT产品在迈向NGN的应用之一：拨号上网业务卸载（Internet Traffic Offload) • 拨号上网在长时间内仍是一个主要的上网方式（价格优势，普及优势） • 拨号上网过多使用电信网络带宽，造成电信网拥塞 • ICS2000/ICSG可将拨号上网业务及时从电信网卸载 • ICS2000高容量（单机箱3万+DS0）低价格（C4/C5机1/10价格）

  33. 多机箱 超级线路搜寻组 SS7 SS7 SS7 分布式ICSG 集中式ICSG 北京 数据 中心 TDM 交换机间干线 (DS3/OC3) 本地局 NPA/NXX ATM UNI 4.0 SVCs ATM UNI 4.0 SVCs ATM 骨干网 SS7 天津 ATM UNI 4.0 SVCs TDM 交换机间干线 (DS3/OC3) ATM UNI 4.0 SVCs 远程接入服务器 • 为用户提供本地局号码 • ATM承载的骨干干线 • 任何到任何的无阻塞交换 • 多机箱超级线路搜寻，充分有效利用资源 • 集中的或分布的7号信令处理 • 320,000 无阻塞端口!!! 本地局 NPA/NXX • CONVERGENT产品的多机箱可扩展虚拟交换机构架为超大规模拨号业务卸载提供了前所未有的机会

  34. SS7 电信网 应用服务器 传统电话 SONET 远程数字终端 TDM干线 ICSG ISDN用户 ATM网 ATM干线 互联网 用户 IP干线 ICS2000 V5.2界面 一般互联网 IP网 ISDN远程接入 • CONVERGENT产品在迈向NGN的应用之二：传统电信接入业务支持（V5.2集成数字终端) • CONVERGENT产品的V5.2接入界面允许传统电信用户接入电信网,ATM网,IP网提供的话音或其他业务 • ICS2000全面替代C5交换机功能

  35. ATM SS7 电信网 应用服务器 ICSX, ICSG DSLAM ATM网 IP网 DSL IAD DSL IAD ATM ICS2000 一般互联网 DSL IAD DSLAM • CONVERGENT产品在迈向NGN的应用之三：ATM话音(VoATM)接入业务支持（AAL2 BLES) • CONVERGENT产品的AAL2 VoDSL接入能力允许基于ATM AAL2的VoDSL用户轻松接入电信网,ATM网,IP网提供的话音或其他业务 • AAL2 BLES • 语音压缩 (G711, G726) • 回音消除 (G168) • MF/DTMF 音频生成,检测 • 语音播放 • 呼叫进行音频 • 标准信息音频 (SIT) • ICS2000为VoDSL用户提供C5交换机全部功能

  36. IP网 SS7 ICSG SIP代理器/网守 电信网 SIP话机 应用服务器 用户注册数据库 千兆级以太 网交换机 虚拟SIP话机 以太网 交换机 TDM ATM网 ATM SIP话机 IP/SIP ICS2000 以太网 交换机 IP网 虚拟SIP话机 • CONVERGENT产品在迈向NGN的应用之四：SIP话音(VoIP)接入业务支持 • CONVERGENT产品的SIP接入和干线能力允许基于IP/SIP的VoIP用户接入电信网,ATM网,IP网提供的话音或其他业务

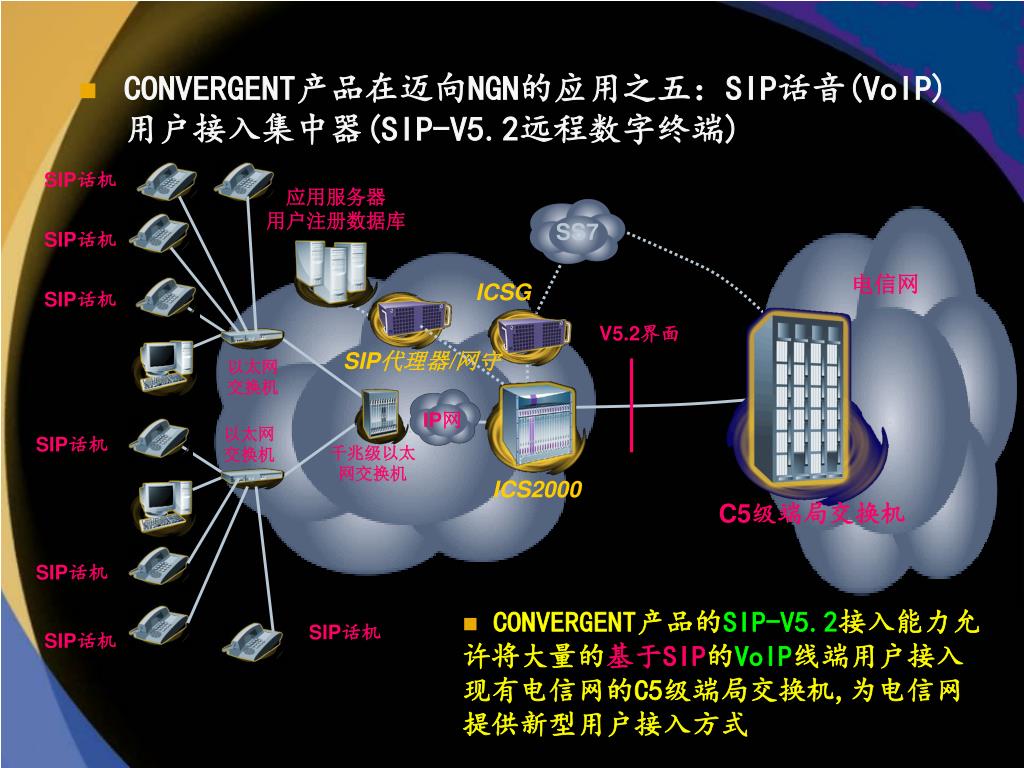

  37. IP网 SIP话机 应用服务器 用户注册数据库 SS7 SIP话机 ICSG 电信网 SIP话机 V5.2界面 SIP代理器/网守 以太网 交换机 以太网 交换机 SIP话机 千兆级以太 网交换机 ICS2000 C5级端局交换机 SIP话机 SIP话机 SIP话机 • CONVERGENT产品在迈向NGN的应用之五：SIP话音(VoIP)用户接入集中器(SIP-V5.2远程数字终端) • CONVERGENT产品的SIP-V5.2接入能力允许将大量的基于SIP的VoIP线端用户接入现有电信网的C5级端局交换机,为电信网提供新型用户接入方式

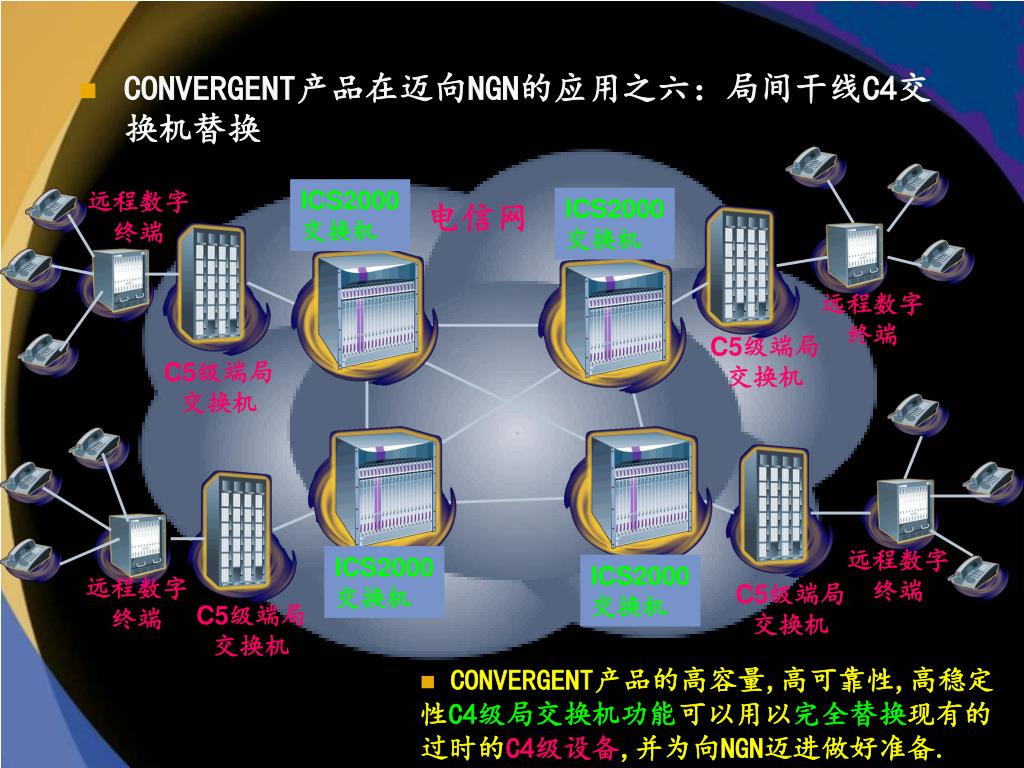

  38. 远程数字 终端 C4级局 交换机 C4级局 交换机 电信网 远程数字 终端 C5级端局 交换机 C5级端局 交换机 C4级局 交换机 C4级局 交换机 远程数字 终端 远程数字 终端 C5级端局 交换机 C5级端局 交换机 • CONVERGENT产品在迈向NGN的应用之六：局间干线C4交换机替换 ICS2000 交换机 ICS2000 交换机 ICS2000 交换机 ICS2000 交换机 • CONVERGENT产品的高容量,高可靠性,高稳定性C4级局交换机功能可以用以完全替换现有的过时的C4级设备,并为向NGN迈进做好准备.

  39. 远程数字 终端 C4级局 交换机 C4级局 交换机 电信网 远程数字 终端 C5级端局 交换机 C5级端局 交换机 C4级局 交换机 C4级局 交换机 远程数字 终端 远程数字 终端 C5级端局 交换机 C5级端局 交换机 • CONVERGENT产品在迈向NGN的应用之七：端局C5交换机替换 ICS2000 交换机 ICS2000 交换机 ICS2000 交换机 ICS2000 交换机 • CONVERGENT产品的高容量,高可靠性,高稳定性C5级端局交换机功能可以用以完全替换现有的过时的C5级设备,并为向NGN迈进做好准备.

  40. 远程数字 终端 C4级局 交换机 C4级局 交换机 电信网 远程数字 终端 C5级端局 交换机 C5级端局 交换机 C4级局 交换机 C4级局 交换机 远程数字 终端 远程数字 终端 C5级端局 交换机 C5级端局 交换机 • CONVERGENT产品在迈向NGN的应用之八：基于信元交换的ATM干线交换网 ICS2000 交换机 ICS2000 交换机 TDM交换 ATM交换 ICS2000 交换机 ICS2000 交换机 • CONVERGENT产品的ATM交换能力所提供的干线交换为客户提供了向NGN迈进选择之一

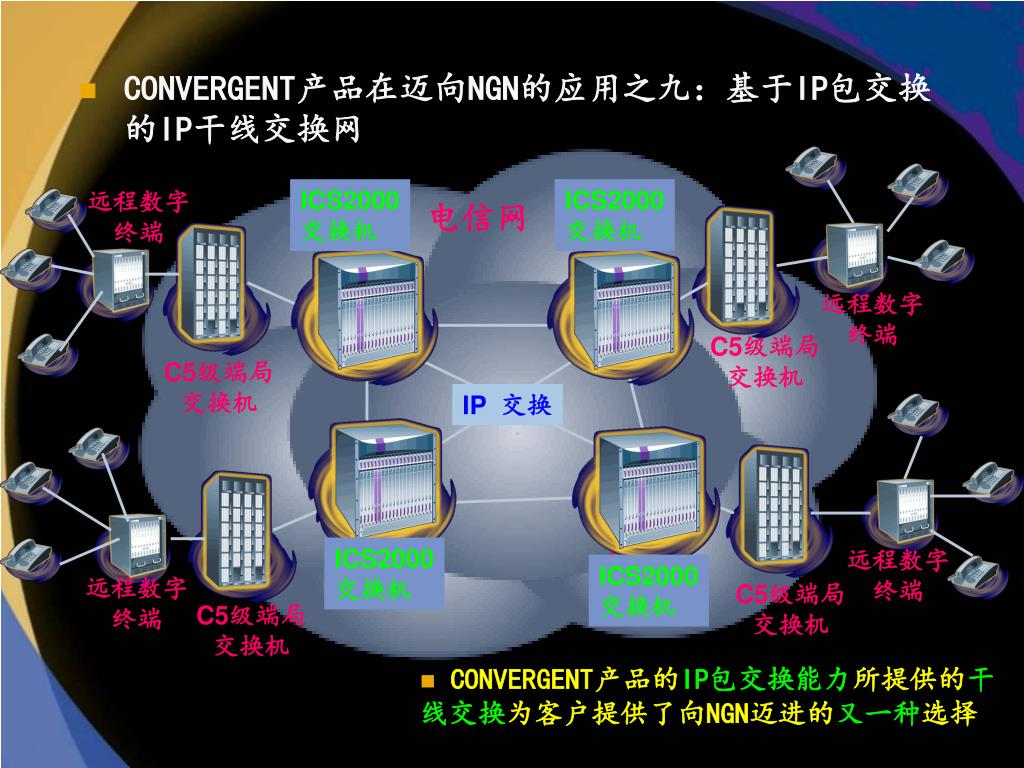

  41. 远程数字 终端 C4级局 交换机 C4级局 交换机 电信网 远程数字 终端 C5级端局 交换机 C5级端局 交换机 C4级局 交换机 C4级局 交换机 远程数字 终端 远程数字 终端 C5级端局 交换机 C5级端局 交换机 • CONVERGENT产品在迈向NGN的应用之九：基于IP包交换的IP干线交换网 ICS2000 交换机 ICS2000 交换机 TDM交换 IP 交换 ICS2000 交换机 ICS2000 交换机 • CONVERGENT产品的IP包交换能力所提供的干线交换为客户提供了向NGN迈进的又一种选择

  42. ICS2000 电信网 MSC/VLR 无线接入网 3G核心网 PDSN BSC IP网 • CONVERGENT产品在迈向NGN的应用之十：基于ATM的3G无线核心交换机 VoIP接入 • CONVERGENT ICS2000不仅可以用于3G网络结构中的MSC/VLR与电信网接口,而且还提供了VoIP的IP网接入可能性

  43. 电话 电话 呼叫管理 服务器CMS 7号信令网 NCS 宽带上网 宽带上网 ISTP DQoS TGCP 调制解调器 MTA 调置解调器 MTA 电视 电视 ICSG信令网关 IP核心网 有线电视调制 解调终端系统 CMTS 电信网 ICS2000 媒介网关 PacketCable 1.0/1.1 有线电视网 • CONVERGENT产品在迈向NGN的应用之十一：分组交换有线电视网（Packet Cable)中的应用 • CONVERGENT ICS2000作为新一代分组交换有线电视网中的媒介网关已经被有线电视网实验室（CableLabs)确认为参考系统用于设备互联性认证

  44. 呼叫管理 服务器CMS 电话 电话 CMSS NCS 7号信令网 宽带上网 宽带上网 汇接交换 服务器 DQoS CMSS 调制解调器 MTA 调置解调器 MTA 电视 电视 ICSG信令网关 IP核心网 电信网 有线电视调制 解调终端系统 CMTS ICS2000 媒介网关 边缘用户服务区 电信业务区 • CONVERGENT产品已经为有线电视分组交换网向PacketCable2.0演化做好了准备 PacketCable 2.0

  45. IP网 SS7 ICSG H323网守 电信网 H323话机 应用服务器 用户注册数据库 千兆级以太 网交换机 H323终端 以太网 交换机 TDM ATM网 ATM H323话机 IP/H323 H323 ICS2000 以太网 交换机 路由器 IP网 H323终端 • CONVERGENT产品在迈向NGN的应用之十二：H323 VoIP接入，干线连接和互联 • CONVERGENT产品的H323接入和干线能力允许基于IP/H323的VoIP用户接入电信网,ATM网,IP网提供的话音或其他业务

  46. Manchester, NH1 ICS2000 Quincy, MA14 ICS2000s, 6 ICSGs New York, NY6 ICS2000s, 2 ICSGs Reston, VA6 ICS2000s, 2 ICSGs Atlanta, GANew equipmentto be deployed Miami, FL6 ICS2000s, 2 ICSGs 6.实际网络中的CONVERGENT产品 • 客户之一：Global NAPs • 全美国第一家从线路交换转化为包交换的批发运营商 • 用47套CONVERGENT系统替代了所有的北方电信的C5交换机 • 载荷90%美东地区拨号上网业务 • 5年历史 • 从四年前使用CONVERGENT产品后当年盈利

  47. 客户之二：Focal Networks • 与GLOBAL NAPS同类型的美国CLEC运营商 • 总部在大芝加哥地区，主要业务集中在美中北部地区 • 用21套CONVERGENT产品为ISP，CSP，ASP，VAR提供宽带数字，话音和互联网服务 • 业务范围覆盖美国21个大城市地区 • 4年历史 • 客户之三：Adelphia • 为企业和ISP提供综合通信业务的网络运营商 • 光纤网络覆盖全美80多个城市 • 已经安装使用了11套CONVERGENT产品 • 寻求C5交换机的替代品提供更广泛的宽带话音服务

  48. 现有业务 将有业务 • 客户之四：Broad Voice • 基于SIP的VoIP 服务商 • 面向企业和家庭用户，以低价格提供多功能话音服务 • 使用CONVERGENT的ICS2000媒介网关，PMC路由控制器和SIP代理器 • 与电信网全面互联，业务遍及全美国三十多个州

  49. CONVERGENT其他客户 • 总共28个签约客户 • 共售出一百多套设备,安装了二百多万个端口 • 12个已进入商业网络运行 • 8 个在实验测试阶段 • 每月总业务量超过35亿分钟 • 美国有线电视实验室认怔的模范设备 • 最大的客户网络由多达47台交换机组成

  50. CONVERGENT在电信,网络工业界的合作伙伴 • 技术合作伙伴: • 联合/协议合作伙伴: Accelerated Networks Advanced Switching Communications AFC ASC Efficient Networks (西门子) Marconi Communications Mariposa Technologies (马可尼) Motorola (摩托罗拉) Polycom VINA Technologies ALTS Ascent ATM Forum DSL Forum Int’l Softswitch Consortium ODSI Open VoB TIA USTA
