一、语音信号的模 / 数转换

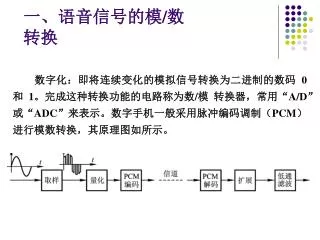

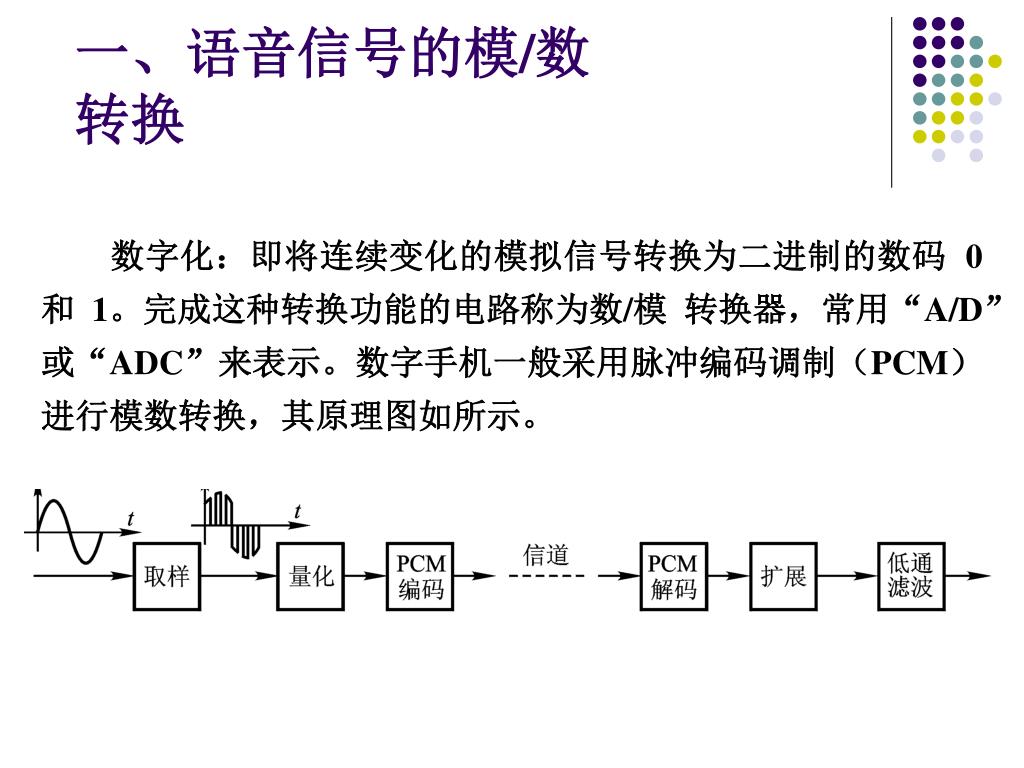

一、语音信号的模 / 数转换. 　　数字化：即将连续变化的模拟信号转换为二进制的数码 0 和 1 。完成这种转换功能的电路称为数 / 模 转换器，常用 “ A/D ” 或 “ ADC ” 来表示。数字手机一般采用脉冲编码调制（ PCM ）进行模数转换，其原理图如所示。. 1．取样. 　　每隔一定的  t 时间，对模拟信号提取一次样值，将连续变化的信号转换为一个个等间隔的脉冲信号，其幅值等于各瞬间模拟信号的幅值，如图所示。. 　　图所示为一个简单的取样电路。.

anchoret-wright
Download Presentation

一、语音信号的模 / 数转换

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 一、语音信号的模/数转换 　　数字化：即将连续变化的模拟信号转换为二进制的数码 0和 1。完成这种转换功能的电路称为数/模 转换器，常用“A/D”或“ADC”来表示。数字手机一般采用脉冲编码调制（PCM）进行模数转换，其原理图如所示。

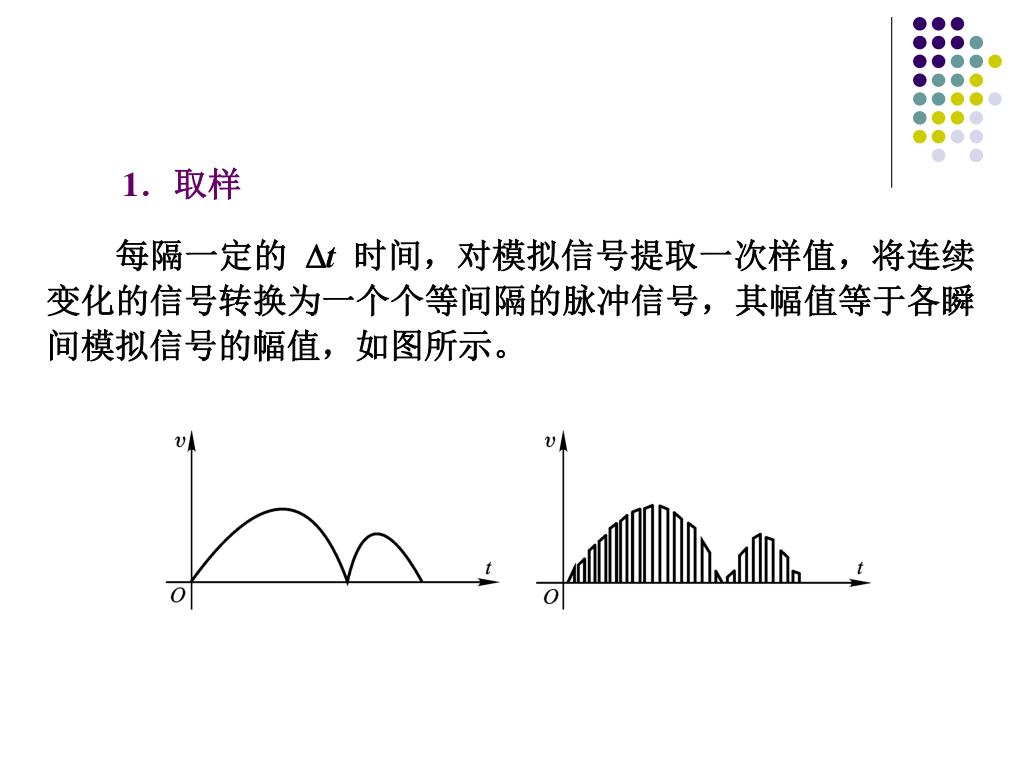

  2. 1．取样 　　每隔一定的 t 时间，对模拟信号提取一次样值，将连续变化的信号转换为一个个等间隔的脉冲信号，其幅值等于各瞬间模拟信号的幅值，如图所示。

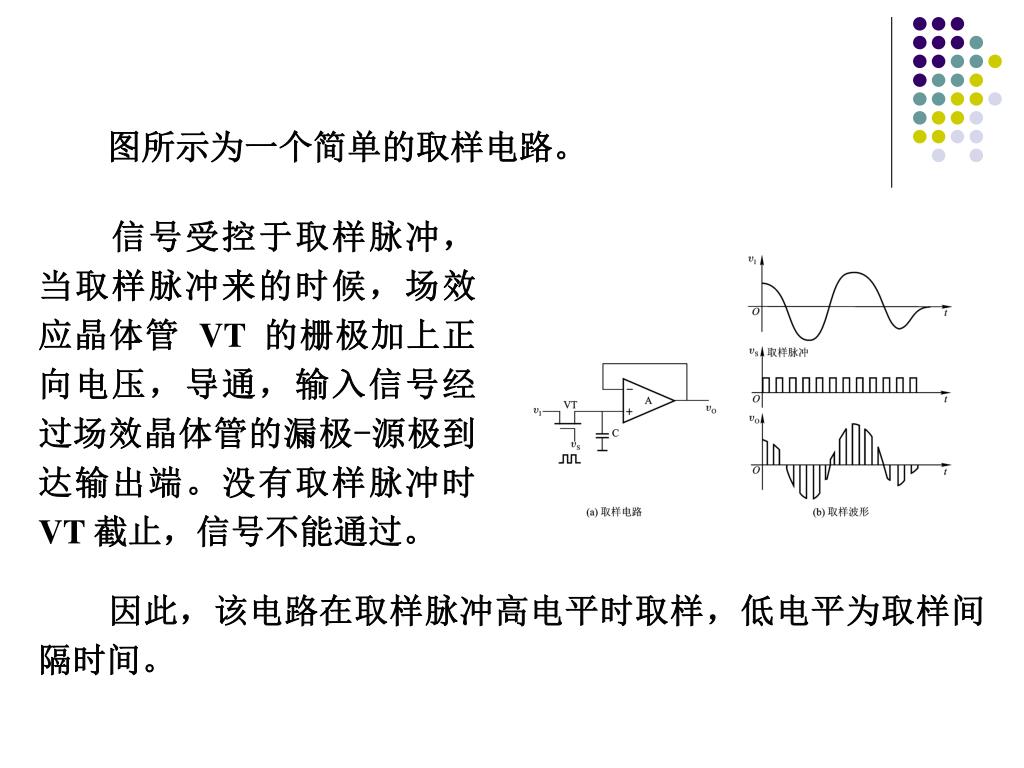

  3. 　　图所示为一个简单的取样电路。 　　信号受控于取样脉冲，当取样脉冲来的时候，场效应晶体管 VT 的栅极加上正向电压，导通，输入信号经过场效晶体管的漏极-源极到达输出端。没有取样脉冲时 VT 截止，信号不能通过。 　　因此，该电路在取样脉冲高电平时取样，低电平为取样间隔时间。

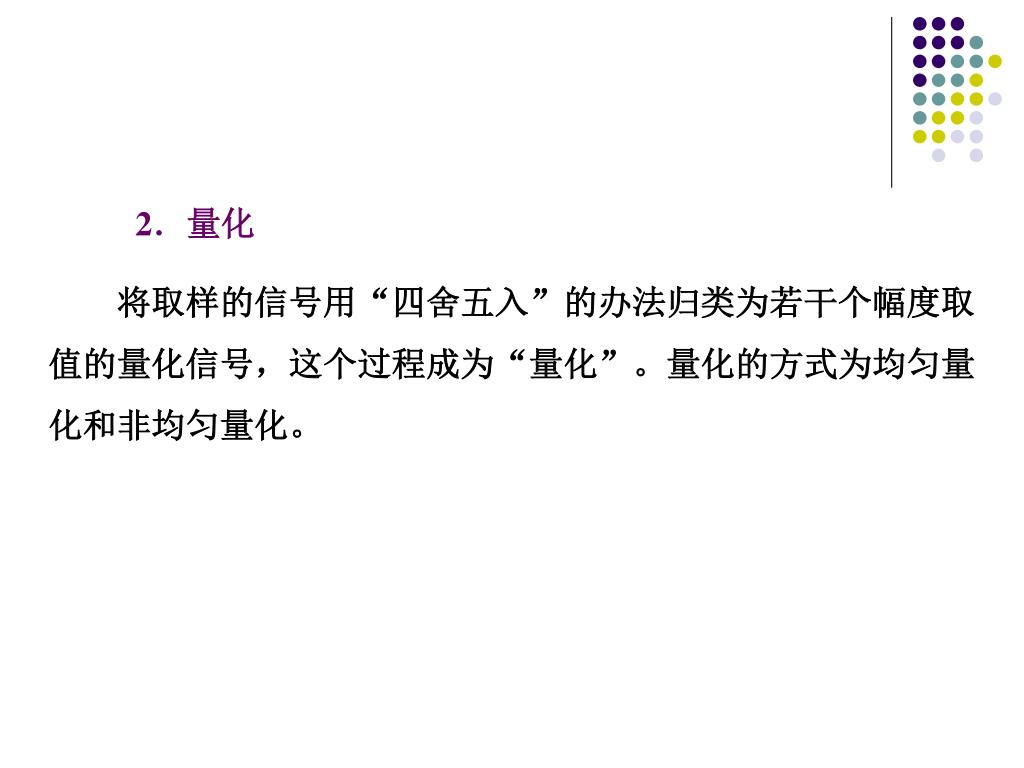

  4. 2．量化 　　将取样的信号用“四舍五入”的办法归类为若干个幅度取值的量化信号，这个过程成为“量化”。量化的方式为均匀量化和非均匀量化。

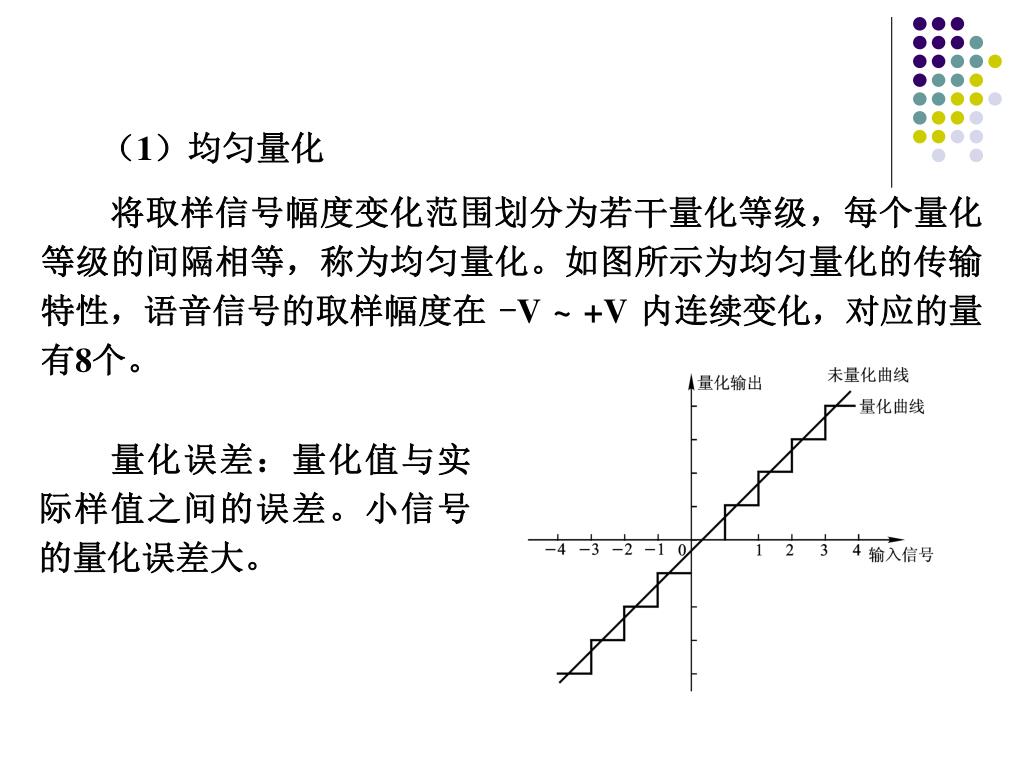

  5. 　　（1）均匀量化 　　将取样信号幅度变化范围划分为若干量化等级，每个量化等级的间隔相等，称为均匀量化。如图所示为均匀量化的传输特性，语音信号的取样幅度在 -V ~ +V 内连续变化，对应的量有8个。 　　量化误差：量化值与实际样值之间的误差。小信号的量化误差大。

  6. 　　（2）非均匀量化 　　对小信号采用小级差量化，大信号采用大级差量化，克服了均匀量化产生的小信号量化误差大的缺点。 　　优势：较少的量化级数就可以获得高信噪比。如图所示 为实现非均匀量化的方案。

  7. 数字通信中，我国采用 A 律 13 折线压缩特性，其压缩曲线如图所示。

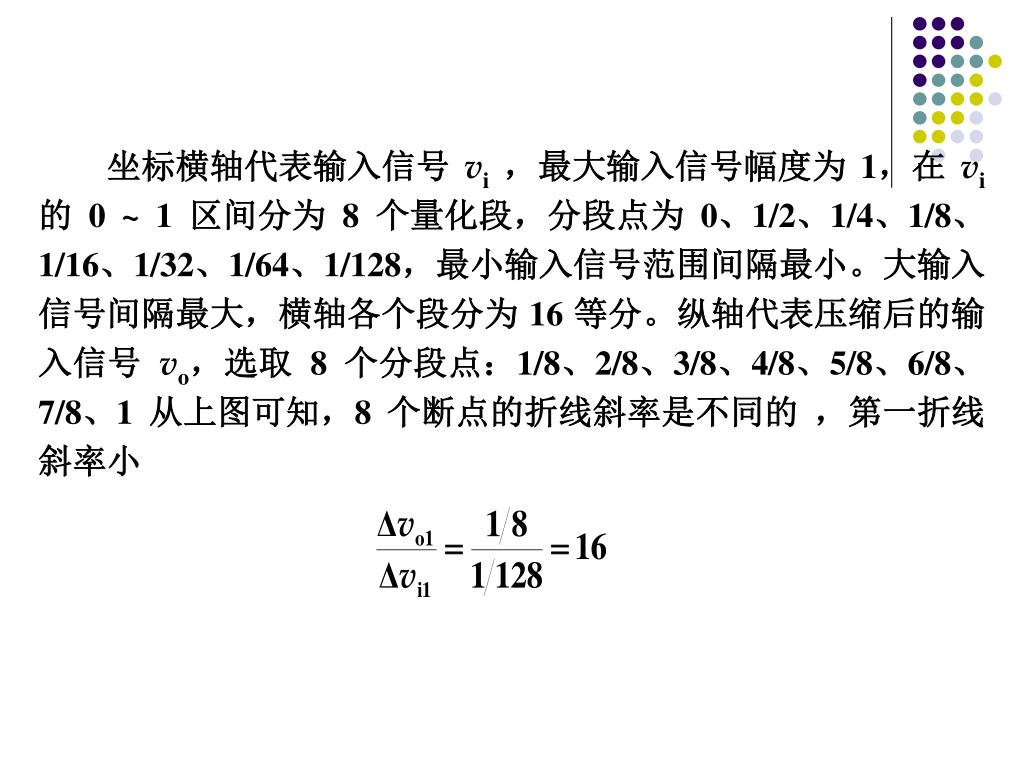

  8. 　　坐标横轴代表输入信号 vi，最大输入信号幅度为 1，在 vi的 0 ~ 1 区间分为 8 个量化段，分段点为 0、1/2、1/4、1/8、1/16、1/32、1/64、1/128，最小输入信号范围间隔最小。大输入信号间隔最大，横轴各个段分为 16 等分。纵轴代表压缩后的输入信号 vo，选取 8 个分段点：1/8、2/8、3/8、4/8、5/8、6/8、7/8、1 从上图可知，8 个断点的折线斜率是不同的 ，第一折线斜率小

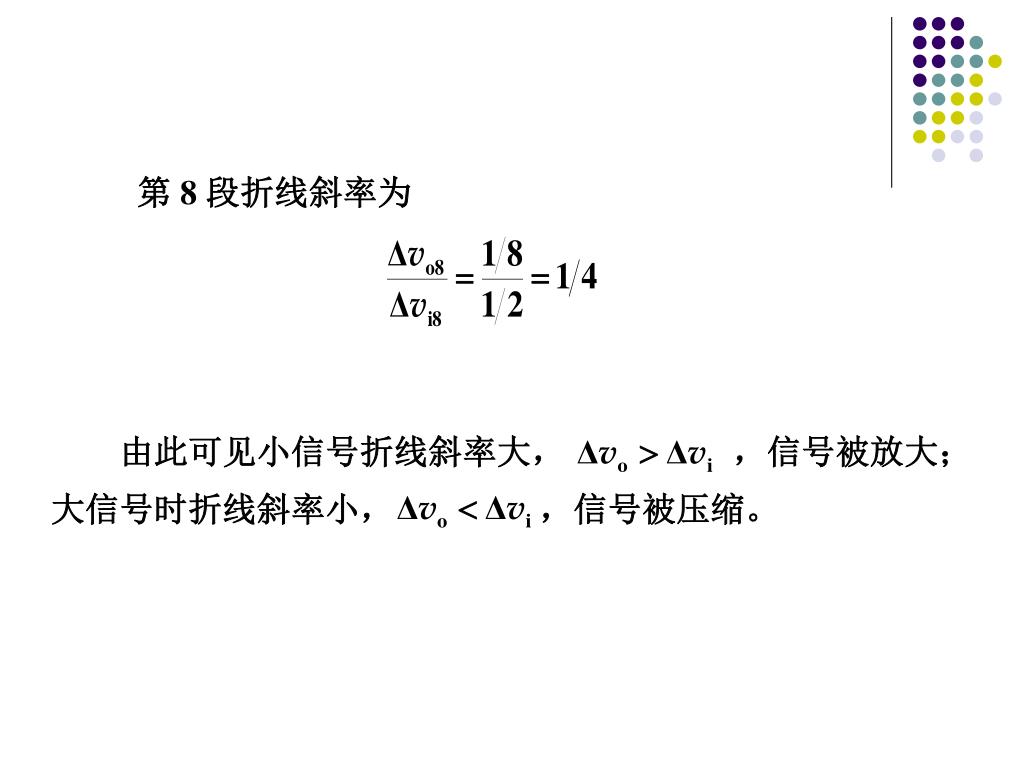

  9. 　　由此可见小信号折线斜率大， ，信号被放大；大信号时折线斜率小， ，信号被压缩。 　　第 8 段折线斜率为

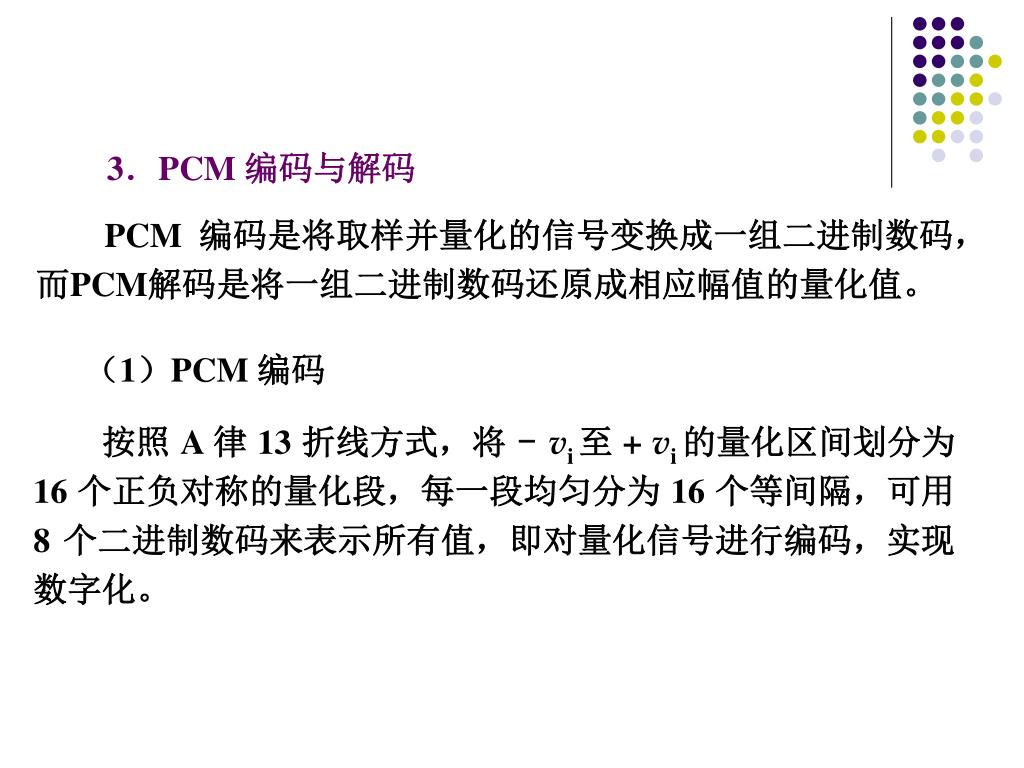

  10. 3．PCM 编码与解码 PCM 编码是将取样并量化的信号变换成一组二进制数码，而PCM解码是将一组二进制数码还原成相应幅值的量化值。 　（1）PCM 编码 　　按照 A 律 13 折线方式，将 - vi 至 + vi 的量化区间划分为 16 个正负对称的量化段，每一段均匀分为 16 个等间隔，可用 8 个二进制数码来表示所有值，即对量化信号进行编码，实现数字化。

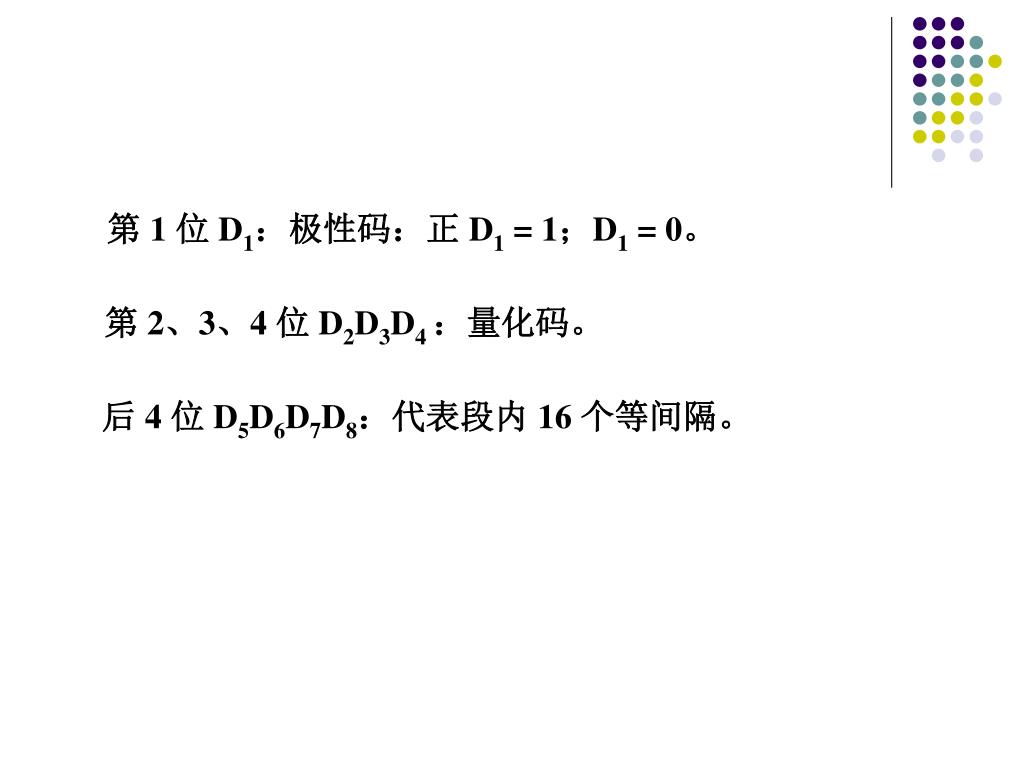

  11. 　　第 1 位 D1：极性码：正 D1 = 1；D1 = 0。 　　第 2、3、4 位 D2D3D4 ：量化码。 　　后 4 位 D5D6D7D8：代表段内 16 个等间隔。

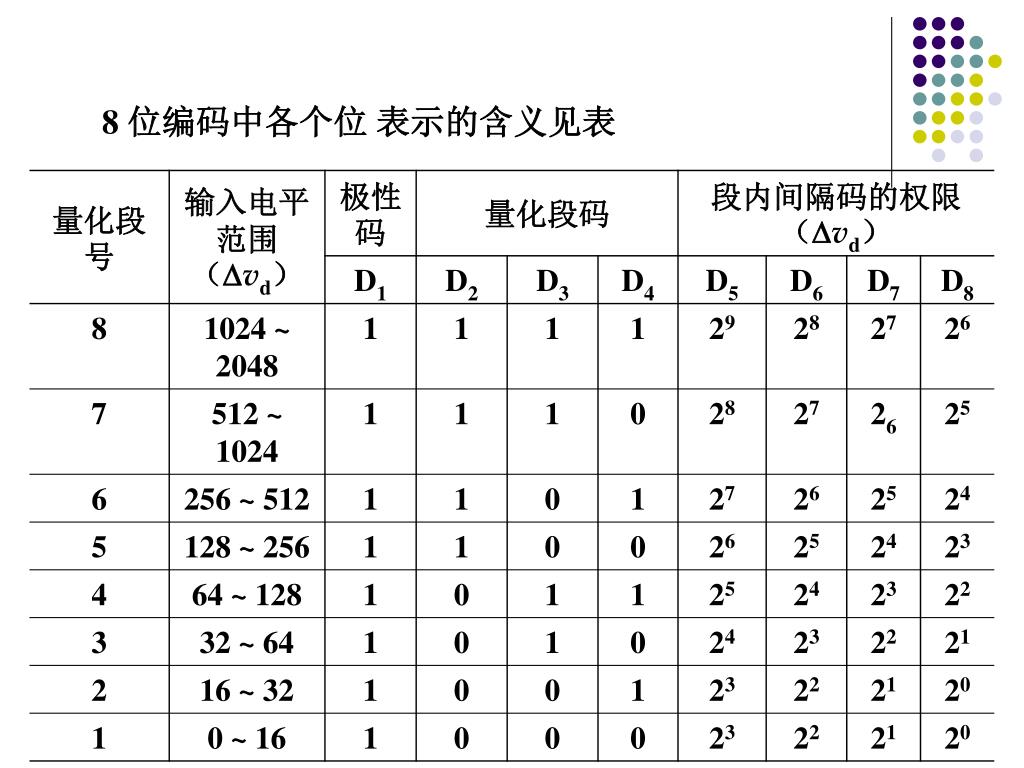

  12. 8 位编码中各个位 表示的含义见表

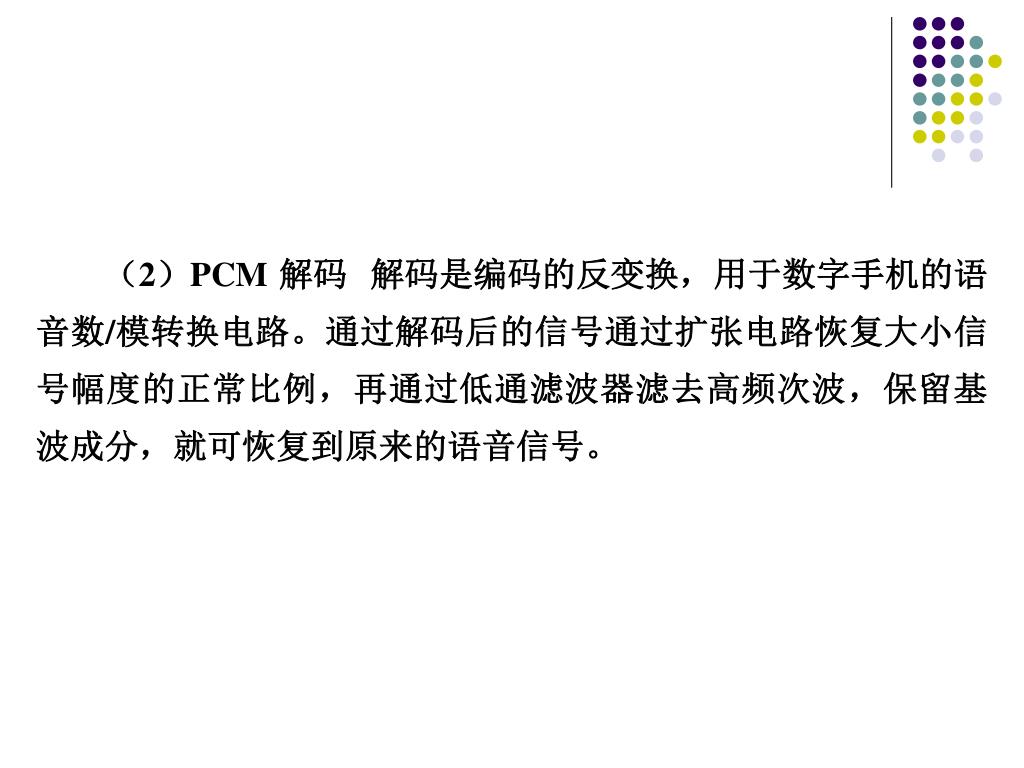

  13. 　　（2）PCM 解码 解码是编码的反变换，用于数字手机的语音数/模转换电路。通过解码后的信号通过扩张电路恢复大小信号幅度的正常比例，再通过低通滤波器滤去高频次波，保留基波成分，就可恢复到原来的语音信号。

  14. 二、语音编码与解码 1．语音编码 目的：维持一定的语音质量的前提下，压缩语音数据量，以实现 GSM 系统一个载波上分时传送 8 路语音信号的要求。 　　分波形编码和声源编码两类。 　　波形编码以再现波形为目的，利用波形相关性采用线性预测技术，尽可能不失真的恢复原来的输入语音波形。波形编码可以保证较高的通话质量。 　　声源编码是将语音信息用特定的声源模型表示，该技术确定了一套模拟声带频谱特性的滤波器系数和若干声源参数。声源编码后传送语音特性参数所需的数码大大降低。

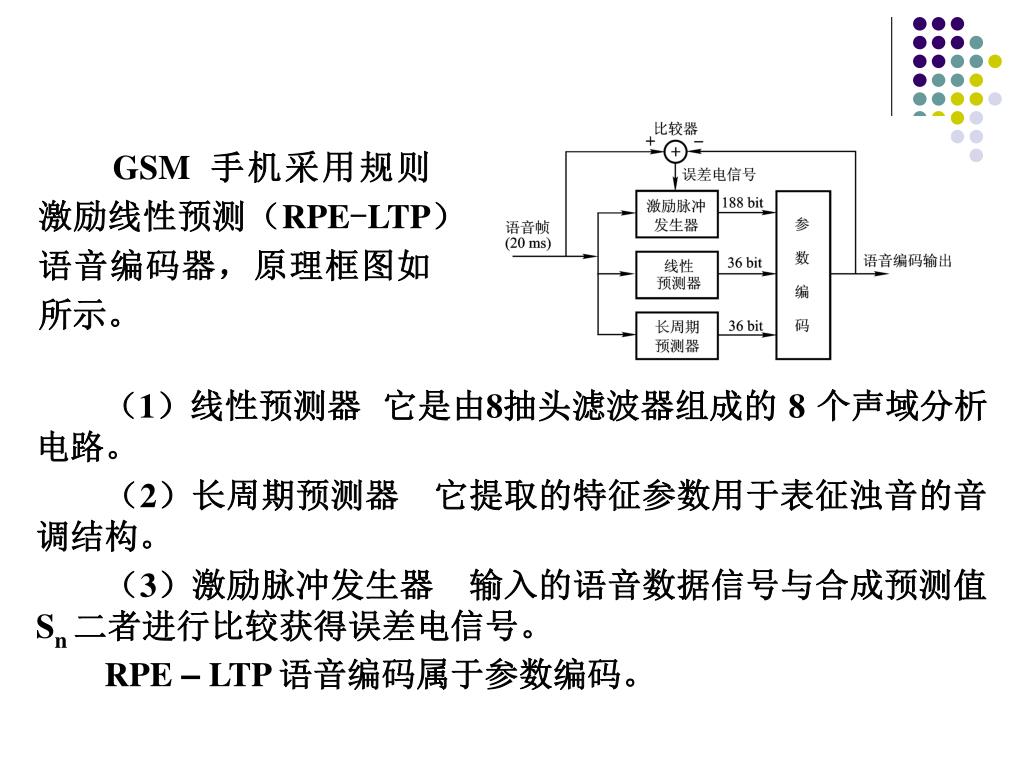

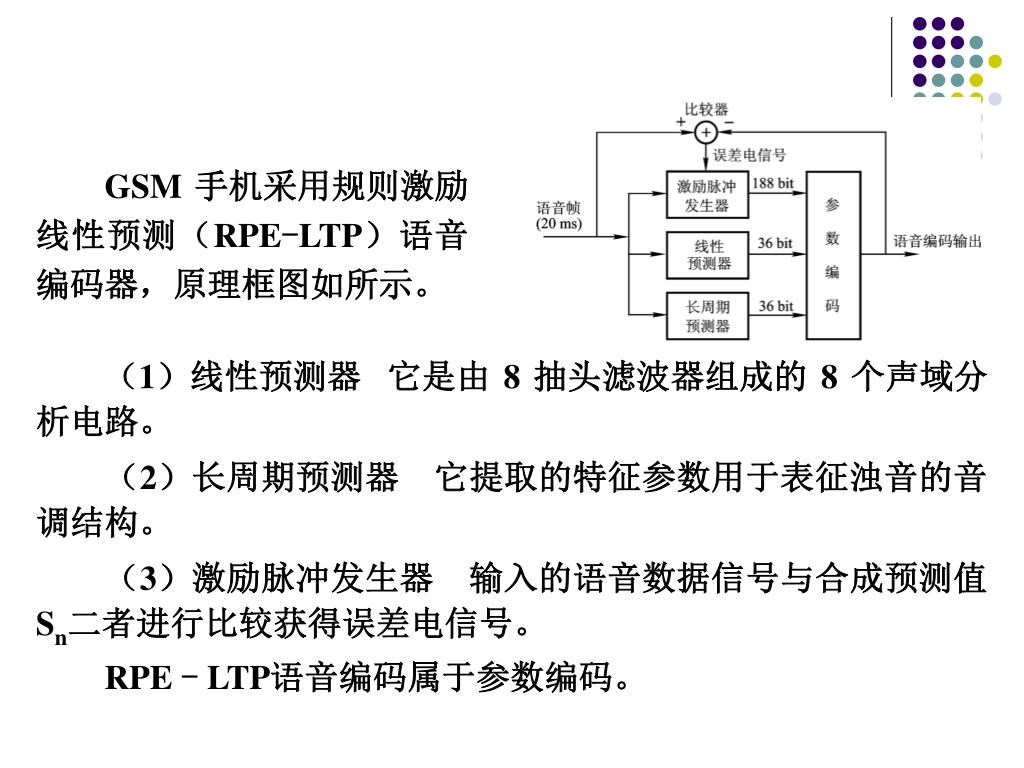

  15. GSM 手机采用规则激励线性预测（RPE-LTP）语音编码器，原理框图如所示。 　　（1）线性预测器 它是由 8 抽头滤波器组成的 8 个声域分析电路。 （2）长周期预测器 它提取的特征参数用于表征浊音的音调结构。 （3）激励脉冲发生器 输入的语音数据信号与合成预测值Sn二者进行比较获得误差电信号。 RPE - LTP语音编码属于参数编码。

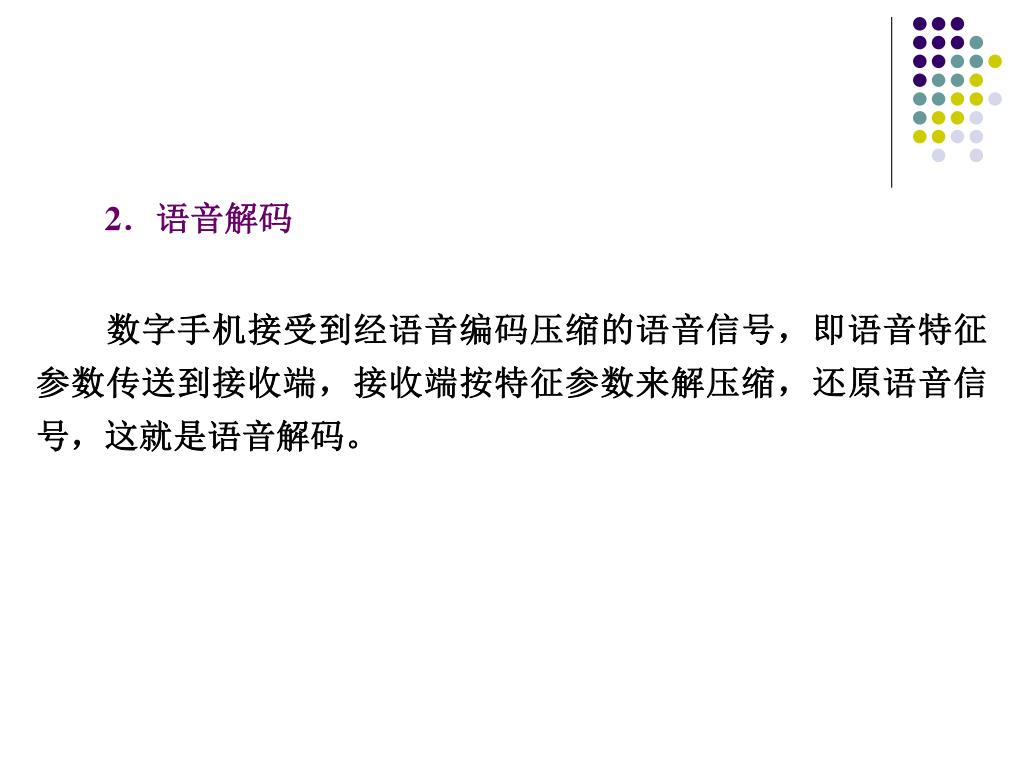

  16. 2．语音解码 数字手机接受到经语音编码压缩的语音信号，即语音特征参数传送到接收端，接收端按特征参数来解压缩，还原语音信号，这就是语音解码。

  17. GSM 手机采用规则激励线性预测（RPE-LTP）语音编码器，原理框图如所示。 　　（1）线性预测器 它是由8抽头滤波器组成的 8 个声域分析电路。 （2）长周期预测器 它提取的特征参数用于表征浊音的音调结构。 （3）激励脉冲发生器 输入的语音数据信号与合成预测值Sn 二者进行比较获得误差电信号。 RPE – LTP 语音编码属于参数编码。

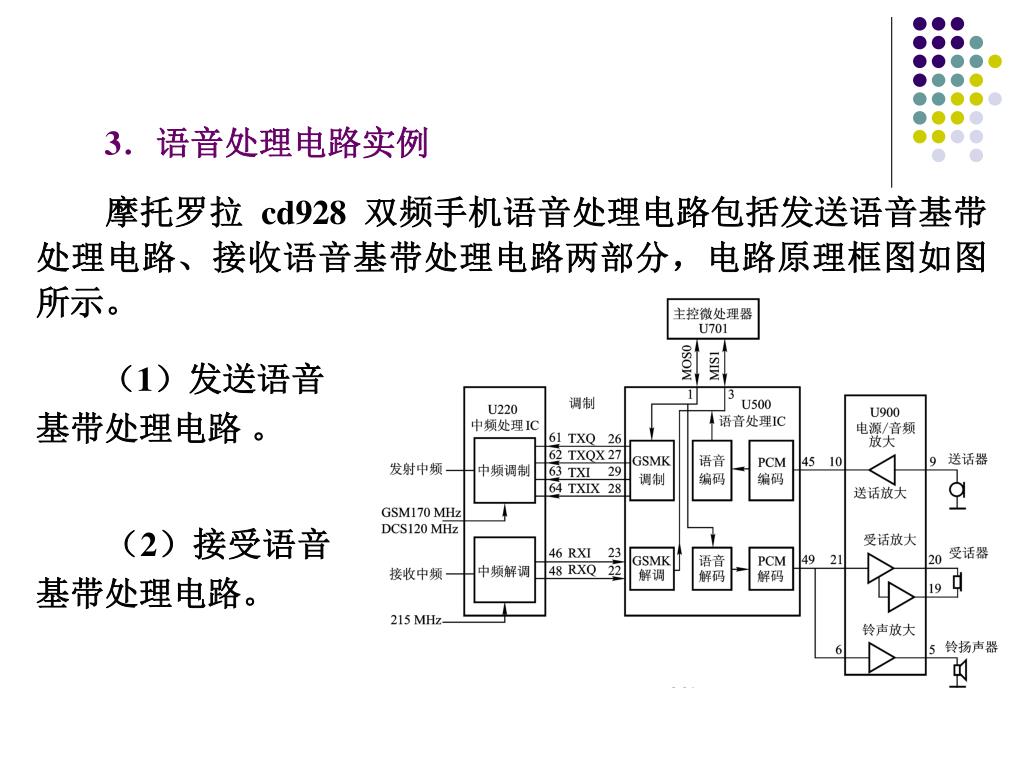

  18. 3．语音处理电路实例 摩托罗拉 cd928 双频手机语音处理电路包括发送语音基带处理电路、接收语音基带处理电路两部分，电路原理框图如图所示。 （1）发送语音基带处理电路 。 　　（2）接受语音基带处理电路。
