Componentes

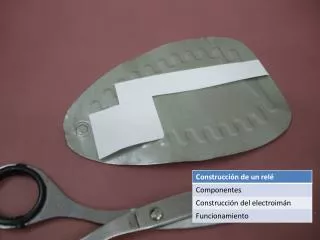

Componentes. 3. 2. 1. Se puede construir un relé con un electroimán y una tira de hojalata que sea lo suficientemente larga y flexible como para que se mueva con facilidad al ser atraída por el electroimán. El pulsador del circuito de control también se fabrica con hojalata.

anaya
Download Presentation

Componentes

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Componentes 3 2 1 Se puede construir un relé con un electroimán y una tira de hojalata que sea lo suficientemente larga y flexible como para que se mueva con facilidad al ser atraída por el electroimán. El pulsador del circuito de control también se fabrica con hojalata. 1 Tira metálica flexible 2 Electroimán 3 Pulsador

  2. Construcción del electroimán El electroimán se puede construir fácilmente con un clavo o un tornillo de acero y cable fino. Bastará con enrollar el cable alrededor del perno, procurando que las vueltas queden bien juntas y ordenadas formando una bobina y conectar sus extremos a una pila.

  3. Funcionamiento Al activarse, el electroimán, atrae a la tira metálica y se cierra el interruptor del circuito que queremos controlar. Si deja de pasar la corriente a través del electroimán, la tira vuelve a su sitio y se abre el interruptor. Circuito a controlar Circuito de control
