Presentation Transcript


Ctx 40 70

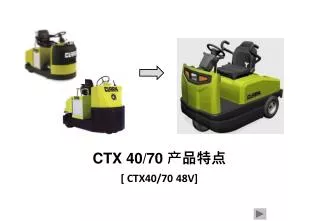

CTX 40/70产品特点

[ CTX40/70 48V]


Ctx 40 70

目录

5. 底盘

1. 概要

6. 选装件

2. 开发目的

7. 与其他品牌的对比

3. 电器系统

4. 驱动总成


Ctx 40 70

GENERAL

1. 车型


Ctx 40 70

GENERAL

2. 牵引车外观图

转向柱

后视镜

驻车制动

前大灯&转向指示灯

行车制动&

加速踏板

克拉克标志

显示屏&

钥匙开关

前轮

紧急开关

驱动轮

后组合灯

储物箱


Ctx 40 70

GENERAL


Ctx 40 70

开发目的

1. 实际理念

1) 开发的原因

  • 种类齐全的产品系列使我们更容易开发新的以及更好的代理商

  • 进入拖车市场–更容易提高在市场上的销售量和克拉克在市场上的知名度

  • 稳妥的技术保障使我们有能力开发这种叉车.

2)主要设计理念

  • 继续维持克拉克产品的一致性(OSX15),使拖车富于现代、动感以及操作简易的特点

  • 采用48V供电系统

  • 应用克拉克全交流技术

  • 最大额定牵引力: 7.0 ton

  • 最大货箱装载量: 200 kg

  • 48V交流驱动马达和后驱动桥集成一体

  • 应用前进/后退微动开关/ 紧急开关/ 克拉克自己研发的前转向信号灯


Ctx 40 70

开发目的

2. 关键卖点

  • 全部交流系统

  • 变速箱与驱动桥一体式

  • 另外增加了后储物箱: 200kg

  • ( 参考: Linde/ Still :150kg, Toyota / Nichiyu : No cargo box)

  • 克拉克独特设计的前大灯和转向指示灯.

  • 采用一个开放护罩( 方便维修)

  • 转向柱调整装置 : 简单的调整装置适合于不同的驾驶人员.

  • 可角度: 26°

  • 齿轮式转向系统

  • 后视镜作为标准配置方便驾驶人员了解后方情况

  • 微动开关(选装件)

  • -这个选装件客户可以很容易自己安装到牵引车上


Ctx 40 70

电器系统

1. 目的

-电器系统由四部分组成.

1) 主电源线

  • 牵引电机到主控器. 液压电机到主控器.

2) 控制线路

  • 其中组成部分有开关,传感器, 控制器.

3) 监控电路

  • 提供有关叉车的工作状态

4) 辅助线路

  • 工作灯,倒车警报,喇叭,转向指示灯等安全提示装置


Ctx 40 70

电器系统

2. 牵引电机& 控制器

牵引电机

控制器


Ctx 40 70

电器系统

1) 牵引电机

  • 电机规格: 6 Kw / 2045 rpm / 32V / 152A

  • 绝缘等级: “F”, IP 级别 : IP20

  • 特点

  • 交流电机没有碳刷,相对于直流电机减少了维护成本.

  • -安装一个负温度系数的电阻,避免电机过热

  • 如果电机处于时速状态下(持续15秒)则电机自动较少功率以保护过热和损坏.

  • -配有非接触式速度传感器.

  • 高度高,耐久性强以及维修方便.

  • (以前使用的是接触式编码器轴承)

  • .

  • 感应式转速传感器

    温度传感器

    (壳体内安装)

    主接线端子(U,V,W)


    Ctx 40 70

    电器系统

    2) 控制器

    <手持调控器t>


    Ctx 40 70

    电器系统

    • 控制器的特点

    • 1速度反馈

    • 电机控制基于电机速度反馈。速度转变器是一个递增编码器。两相在90°转换。

    • 编码器类型如下:

    • - 供电电压:+5V或+12V

    • - 电输出:集电极开路输出或推挽输出

    • 标准(A和B)输出或差动输出(A,A-,B,B-)

    • 2保护功能

    • 电瓶极性接反保护

    • 为防止逆变器与电瓶极性接反,应安装主接触器确保安全

    • 连接错误保护

    • 对所有输入连接错误保护

    • 热保护

    • 如果逆变器的温度超过75℃,最大电流就会随温度增加成比例降低。逆变器的工作温度不能超过100℃。

    外部保护

    逆变器的保护等级为IP54,可防止灰尘侵入和液体溅射

    过放电保护

    当电瓶电量过低时,最大电流降低到预设最大电流的一半


    Ctx 40 70

    电器系统

    主要控制特点

    1 释放制动 6 停机保护

    2 斜坡停车 7 精确的电机控制

    3 反向制动 8 CAN-BUS总线通讯

    4 踏板制动

    5 速度有限制动

    检测电机的旋转方向


    Ctx 40 70

    电器系统

    3. 主要部件特点

    1) 电瓶

    • 电瓶参数( CTX 40/70 )

    • 特点:

    • - 一个能承受6T重量的外壳体, 最小变形量减少对电瓶挤压.

    • - 每个单格之间采用硬链接:单格更换也比较简单

    • 易于观察的加液空

    -

    [ Empty ]

    [ Full ]

    H

    L

    w


    Ctx 40 70

    电器系统

    2) 智能显示表

    • 它被安装在仪表板上,方便驾驶者检查信号的状态

    • 电池的充电指示状态使用十个小格代表电量,每个小格代表10%的充电电量.

    • 乌龟符号: 它通常是关闭的; 当它出现时车辆的最大速度和加速度被降低

    • 故障报警符号 : 只有有故障时候才显示; 当这个符号出现时表示有故障,需要停车维修,并且有相应的故障码出现

    • 沙漏符号: 它通常是在时间计时工作的时候才闪烁


    Ctx 40 70

    电器系统

    3) 大容量的DC-DC转换器: 48V → 12V, 300W

    • 为12V的用电设备提供电源

    4) 紧急断电开关

    • 安装在最易操作的位置

    5) 保险丝 & 继电器盒

    • 保险丝与继电器集中安装在一个位置.

    • 对于维修检查方便.


    Ctx 40 70

    电器系统

    6) 大灯& 转向信号灯

    • 大灯: 灯泡 – GE862 12V, 37.5W

    • 转向信号灯: 灯泡 – Sinwoo12V, 21W

    7) 后组合灯

    • 刹车灯/尾灯 : 12V, 21w/5w

    • 转向信号灯: 12V, 21w

    • 倒车灯: 12V, 10w

    8)开关(前进/后退, 前大灯, 转向信号灯, 兔子/乌龟, 微动)

    • 这些开关的位置都在转向柱上驾驶者容易操作


    Ctx 40 70

    驱动总成

    1. 驱动桥规格


    Ctx 40 70

    驱动桥总成

    2. 主要特点

    1)

    3)

    2)

    1) 齿轮箱

    通过优化设计提高了驱动桥的耐久性,降低齿轮的运转噪音

    - 采用两级斜齿轮减速,增大齿轮比,减小差速箱与地面的接触高度,提高了牵引车的通过性

    - 差速器由两个扇齿轮和半轴齿轮组成


    Ctx 40 70

    底盘

    1. 目标

    • 精巧的设计提高了这辆车的舒适性以及安全上的高可靠性

    标准

    驾驶室(选装)


    Ctx 40 70

    底盘

    2. 储物箱 ( STD )

    • 767mm x 420mm [ Width宽x长 Length] / 允许载重: 200 kg

    420

    767


    Ctx 40 70

    低盘

    3. 宽大舒适的空间符合人体工程学的设计

    1)转向手柄调整

    • 可以上下调整转向柱以适应不同的驾驶者

    • ( 角度 : 0° ~ 26°)

    2) 人体工程学设计

    • 充足的腿部空间, 操作简单舒适的脚踏板

    3)绝对的安全性设计

    • 紧急线路切断开关被设计在易于接触的位置

    • 座椅安装有安全带和护翼(选装)


    Ctx 40 70

    低盘

    4.转向系统

    1) 采用转向齿轮传动使其能够平稳操作且极佳的耐磨性能

    • 齿轮比: 12.5

    • 方向盘从最左达到最右:4.5圈

    2) 无需调整.

    • 如果采用链条,链条松紧度必须调整.

    齿轮转向系统

    链条转向系统


    Ctx 40 70

    低盘

    5. 车架

    1) 紧凑和坚固的设计

    • 车架结构紧凑坚固耐用同时采用低重心结构设计,提高了车辆的稳定性

    2) 优良的耐久性

    • 底盘被设计时采用最大强度的耐久性

    3) 快速连接接口

    • 本牵引车在多个位置有快速连接接口,可方便快速地实现叉车保养以及功能转换.


    Ctx 40 70

    低盘

    5. 驾驶室

    1) 前后挡风玻璃带雨刮

    2) 室内灯

    3) 室内镜

    4) 两个后视镜

    5) 整体式打开


    Ctx 40 70

    选择

    ■ 选择件

    • 微动开关

    • 乌龟模式开关

    • 后视镜

    • 倒车蜂鸣器

    • 后组合灯

    • 布料座椅罩

    • 全悬浮式座椅

    • 护顶架

    • 驾驶室

    • 定制牵引装置(ESQ) - 自动或手动机械连接(?)


    Ctx 40 70

    与其他品牌参数对比

    1. 相同车型对比


    Ctx 40 70

    与其他品牌参数对比

    2. 技术参数(6~7ton Truck)


    Ctx 40 70

    与其他品牌参数对比

    3. 行车速度–空载

    4. 最大牵引力

    5. 行走马达功率


    Ctx 40 70

    青岛克拉克物流机械有限公司

    THE END…....

    谢谢!!
