Эластичная САПР с высоким уровнем автоматизации проектирования

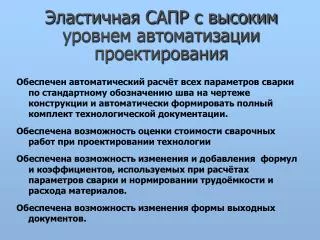

1. Эластичная САПР с высоким уровнем автоматизации проектирования Обеспечен автоматический расчёт всех параметров сварки по стандартному обозначению шва на чертеже конструкции и автоматически формировать полный комплект технологической документации. Обеспечена возможность оценки стоимости сварочных работ при проектировании технологии Обеспечена возможность изменения и добавления формул и коэффициентов, используемых при расчётах параметров сварки и нормировании трудоёмкости и расхода материалов. Обеспечена возможность изменения формы выходных документов.

2. Структура САПР. Конструкторская документация (изделия) ACAD чертеж База данных ГОСТированных типов швов Выбор изделия, сборочной единицы, шва Получение информации об изделии, сборке и шве. Автоматический расчет режимов сварки, нормирование трудоемкости и расхода материалов. Оценка стоимости работ. База данных вспомогательных материалов База данных типовых документов формирование документов по выбору Титульный лист Маршрутная карта Карта эскизов Комплектовочная карта

3. Определение входной информации. Ввод данных для расчета режимов сварки шва осуществляется простым выбором шва на чертеже. При этом информация необходимая для расчета параметров шва - автоматически считывается с чертежа.

4. Корректировка параметров шва. Можно отказаться от ввода параметров шва с чертежа и использовать ручной ввод.

5. Расчет параметров шва. Представление результатов расчета Тип сварного соединения из базы типов швов, используемого в расчете

6. Определение выходной информации Выбор типа формируемого документа с возможностью его последующего редактирования

7. Общий вид экрана.

8. Выводы Представленная САПР существенно ускоряет создание технологической документации и позволяет быстро адаптироваться к меняющимся техническим и экономическим требованиям.
