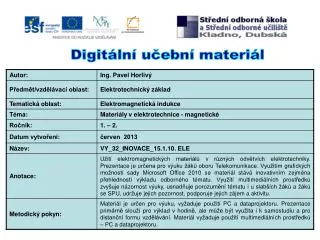

  1. Digitální učební materiál

  2. Materiály v elektrotechnice

  3. Základní třídění materiálů • ELEKTRICKY VODIVÉ MATERIÁLY • ODPOROVÉ MATERIÁLY • POLOVODIČOVÉ MATERIÁLY • MATERIÁLY PRO MAGNETICKÉ OBVODY • KOVOVÉ SLITINY NA PÁJKY • NEVODIVÉ MATERIÁLY

  4. MAGNETICKÉ MATERIÁLY Dělení : 1. materiály magneticky tvrdé materiály magneticky měkké materiály se zvláštními magnetickými vlastnostmi 2. diamagnetické paramagnetické fero-, antifero- a ferimagnetické

  5. Chování v magnetickém poli Podle permeability m(dielektrická resp. materiálová konst.) nemagnetické – dia a paramagnetika (μrcca 1) magnetické – feromagnetika, ferimagnetika (μr>>> 1) Vlastnosti magnetik magnetická křivka, hysterezní smyčka B=f(H) veličiny: magnetická polarizace J=B – μ0 H koercitivní síla Hc, remanent. indukce Br , energie (B*H)max Hc˃ 800 A/m – mag. tvrdé Hc˂ 800 A/m – mag. měkké

  6. Hysterézní smyčka

  7. 1) Magneticky tvrdé materiály: • nesnadno se zmagnetují a zejména přemagnetují • široká a nízká hysterezní smyčka a) kompaktní kovové materiály • Tvárné oceli a slitiny • Lité magnety • Slinuté magnety b) práškové kovové materiály c) kysličníkové materiály (ferity)

  8. 2) Magneticky měkké materiály: • snadno se zmagnetují, snadno se odmagnetují • úzká a vysoká hysterezní smyčka • velká počáteční a maximální permeabilita m • malé hysterezní ztráty při magnetování střídavým proudem a) kompaktní kovové materiály • Tenké, speciální elektrotechnické ocelové plechy • Elektrotechnické profilové oceli • Slitiny s předepsanou indukcí a permeabilitou • Materiály se zvláštními vlastnostmi b) práškové kovové materiály c) kysličníkové materiály (ferity)

  9. VYUŽITÍ Měkké Induktory Transformátory Antény Cívky pro obrazovky Tlumivky pro spínané zdroje Tvrdé Permanentní magnety

  10. KONTROLNÍ OTÁZKY • Jaké je rozdělení magnetických materiálů? • Co je to permeabilita a na čem závisí ? • Nakresli a popiš hlavní body hysterézní smyčky • Kde se používají materiály magneticky měkké? • Kde se používají materiály magneticky tvrdé?

  11. Použité zdroje • VOBECKÝ, Jan a Vít ZÁHLAVA. Elektronika: součástky a obvody, principy a příklady. 3. rozš. vyd. Praha: GradaPublishing, 2005, 220 s. ISBN 80-247-1241-5. • TKOTZ, Klaus. Příručka pro elektrotechnika. 2. dopl. vyd. Praha: Europa-Sobotáles, 2006, 623 s. ISBN 80-867-0613-3. • ŠAVEL, Josef. Elektrotechnologie: materiály, technologie a výroba v elektronice a elektrotechnice. 3. rozš. vyd. Praha: BEN - technická literatura, 2004, 299 s. ISBN 80-730-0154-3. • Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Pavel Horlivý. Obrázky: AUTOR NEUVEDEN. Wikipedia.cz [online]. [cit. 20.6.2013]. Dostupný na WWW: http://commons.wikimedia.org/wiki/File:Hysteresiskurve.svg
