Presentation Transcript

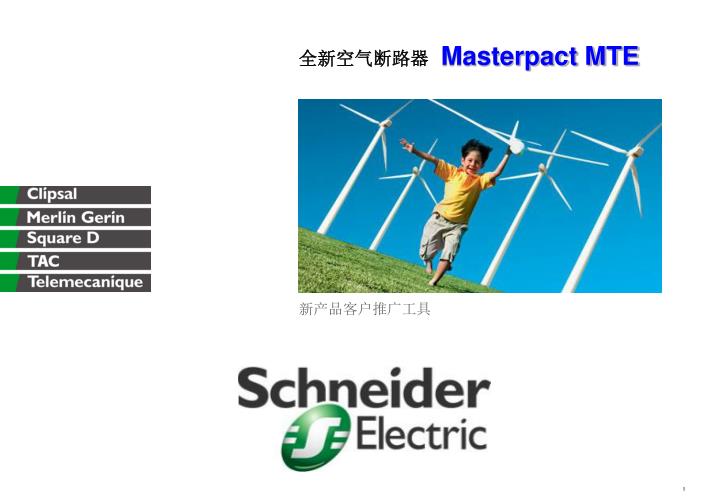

masterpact mte

全新空气断路器Masterpact MTE

新产品客户推广工具

slide2
举重若轻,稳中求胜

Masterpact MTE

施耐德电气全新开发设计的 新一代空气断路器

可应用于多种低压配电领域, 特别是建筑行业

具有更高性价比!

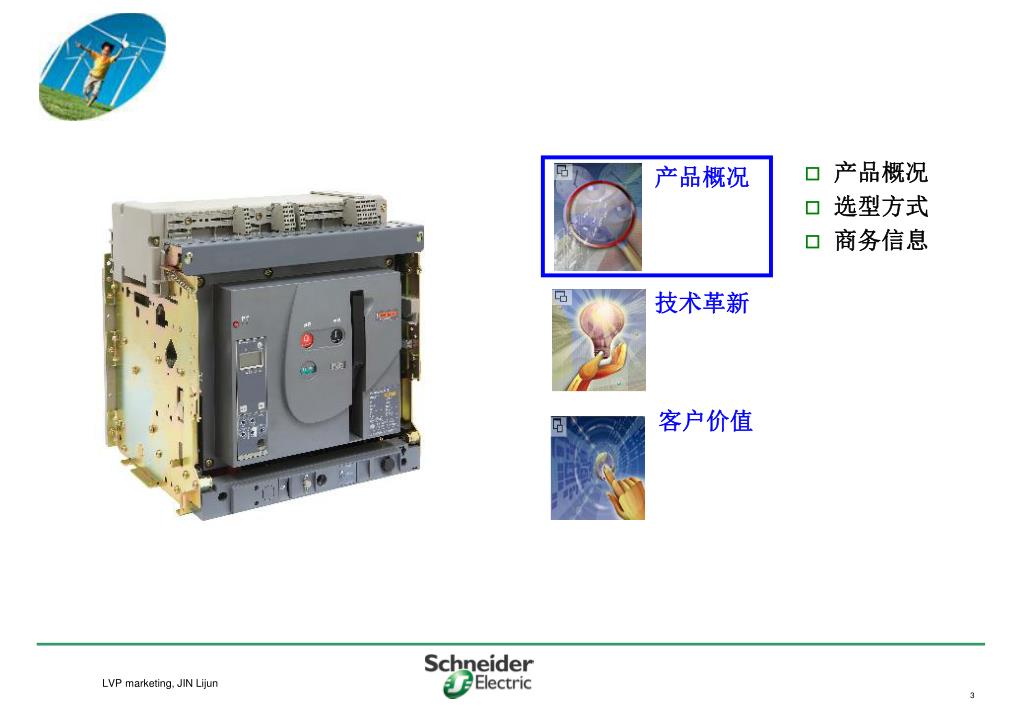

slide3
产品概况
  • 选型方式
  • 商务信息

产品概况

技术革新

客户价值

slide4
产品概述
  • 额定电流:400A~4000A
    • 2种框架规格
    • Ics =100%Icu =50/65/85 KA
  • Micrologic控制单元
    • MTE MIC 2.0/5.0/5.0A/6.0A
    • MTE MIC 5.0D/6.0D
    • 负荷开关MTE NA,HA
  • 相关认证
    • 中国强制认证 CCC
    • 中国船级认证 CCS
  • 标准配置
    • 方案1:电动储能配置
    • 方案2:机械储能配置

MTE 20~40N

MTE 06~40HMTE HA

MTE 04~16NMTE NA

slide5

- 大容量变压器或并联运行的建筑配电系统

- 重工业领域

85

- 低压配电或民用建筑- 公商建筑配电系统- 工业领域

50

- 民用建筑应用

-小容量变压器配电系统

产品概述:分断规格

2种框架规格

  • 额定电流 400A~4000A
  • 抽屉式,固定式
  • 3极,4极

3种分断类型

  • Ics = 100% Icu
  • Icu = 50 / 65 / 85 KA
slide6

2.0

5.0

产品概述:控制单元

MTEMic 5

. 0

A

测量类型

版本

测量类型

电流型

功率型

电流保护类型

基本型

2: 配电 L, I

5.0 A

5.0 D

5: 选择性 L, S, I

6: 接地故障保护 L, S, I, G

6.0 A

6.0 D

slide7
产品概述:选型方式

8位代码完成MTE选型

MTE

0

6

H

3

D

5

A

2

5位代码实现

断路器本体部分选型

2位代码实现

断路器控制单元选型

slide8
产品概述:商务信息
  • Masterpact MTE将于7月1日隆重上市!
    • 交货期5~7个工作日
    • 技术热线 400 810 1315
    • MIC D系列将于10月份推出
    • Masterpact MW将于今年底前退出市场

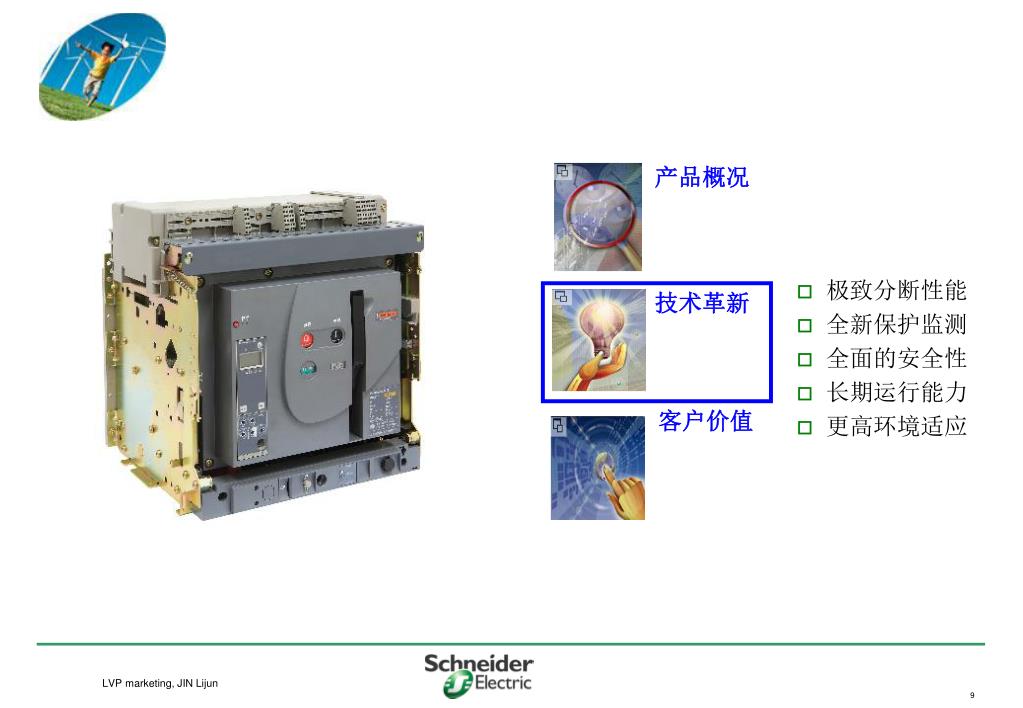

slide9
极致分断性能
  • 全新保护监测
  • 全面的安全性
  • 长期运行能力
  • 更高环境适应

产品概况

技术革新

客户价值

slide10
技术革新I:极致分断性能
  • 极致的分断性能
    • 全系列 Ics=100%Icu
    • 短时耐受电流Icw(1s)
      • 除下列型号外,全系列:Icu=Ics=Icw(1s)
      • MTE04~16N: Icu=Ics=50KA,Icw(1s)=35KA
  • 客户价值
    • 配电系统最高 动热稳定性、可靠性、选择性
    • 用户可以降低运行成本
    • 加强供电连续性
          • 行业最高端参数性能
          • 克服系统短板效应

Icu

Icu

Icw

Ics

Ics

slide11
技术革新II:全面保护监测
  • 测量电流,电压,电量,功率等
  • 客户价值全面监测系统电力参数

全面测量

全面保护

历史记录

友好界面

  • 电流保护:过载,短延时,瞬动,接地保护;接地报警功能
  • 客户价值减少故障停电时间和范围
  • 脱扣和报警记录记忆功能
  • 维护信息:触头磨损,操作次数等
  • 客户价值方便用户巡检和维护
  • 中文菜单
  • 双重整定
  • 在线整定
  • 可编程触点
  • 客户价值方便操作和系统集成

MIC 5.0D

MIC 6.0D

slide12
技术革新III:全面的安全性
  • 专利灭弧罩实现真正零飞弧
    • 确保人员操作安全
    • 提高系统运行安全
    • 安全距离减小至零,提高配电柜利用率
  • 人性化的安全设计
    • 确保人员操作安全
    • 提高系统运行安全
      • 分闸位置锁
      • 退出位置锁
      • 联锁机构
      • 抽架操作闭锁

限位器

指示器

slide13
技术革新IV:更长运行时间
  • 极高的操作寿命
    • 机械寿命 20,000次
    • 电气寿命 5,000次
  • 免维护的产品设计
    • 塑壳本体
    • 二次接线
    • 降低维护成本
  • 触头设计
    • 弧触头减少触头磨损
    • 主触头一体化设计
    • 提高使用年限
slide14
技术革新V:更高环境适应
  • 环境适应
  • 符合IEC68-2环境测试标准
  • 适用于污染等级3,4级
  • 50℃以下无须温度降容
masterpact mte 5
Masterpact MTE —— 5大产品优势

更高环境适应

  • Ics=100%Icu
  • Icu=Ics=Icw
  • 符合环境测试标准IEC68-2
  • 适用于污染等级3,4级的场合
  • 50℃温度,95%湿度以下无须降容

极致分断性能

更长运行时间

  • 极高操作寿命
  • 免维护设计
  • 弧触头设计减缓磨损

全新保护监测

全面的安全性

  • 电力参数全面测量
  • 历史事件记录
  • 专利“双调节”
  • 专利技术保证零飞弧
  • 人性化的安全设计
slide16
高可靠性
  • 高安全性
  • 成本价值

产品概况

技术革新

客户价值

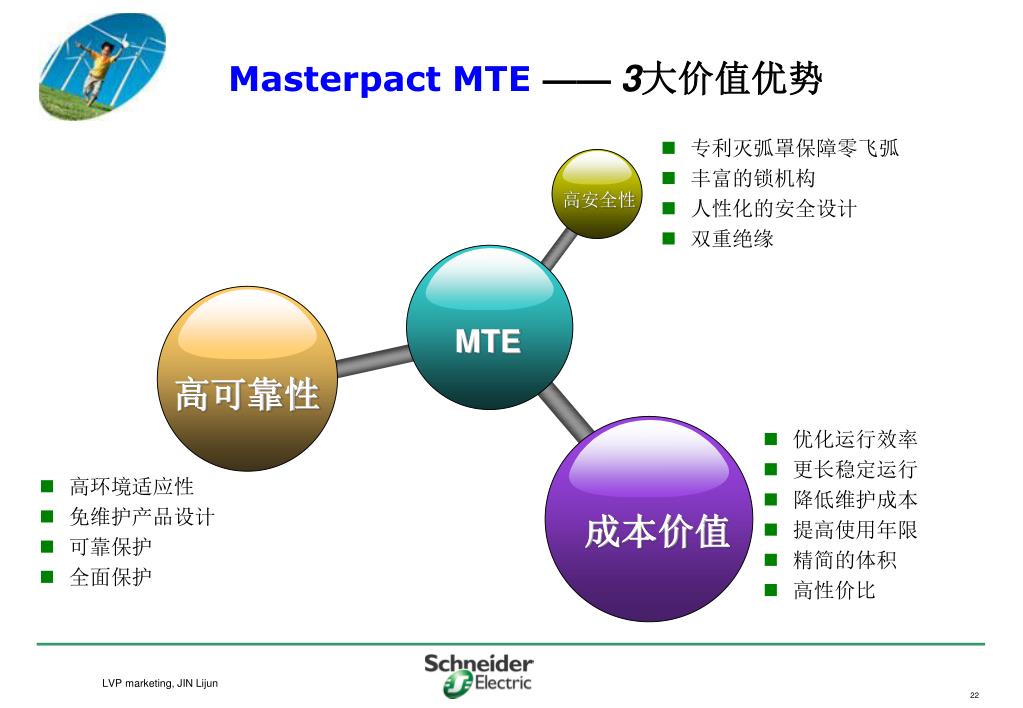

masterpact mte 3

高安全性

MTE

高可靠性

成本价值

Masterpact MTE —— 3大价值优势
  • 专利灭弧罩保障零飞弧
  • 丰富的锁机构
  • 人性化的安全设计
  • 双重绝缘
  • 优化运行效率
  • 更长稳定运行
  • 降低维护成本
  • 提高使用年限
  • 精简的体积
  • 高性价比
  • 高环境适应性
  • 免维护产品设计
  • 可靠保护
  • 全面保护
