  1. AM변/복조 회로 제작 울 산 대 학 교 통신 및 신호처리 실험 조교 이진희

  2. INDEX 회로도 1 2 회로 설명 납땜기판 SYP-1108 3 유의사항 4 예제 3

  3. 회로도 < AM 변복조 회로 >

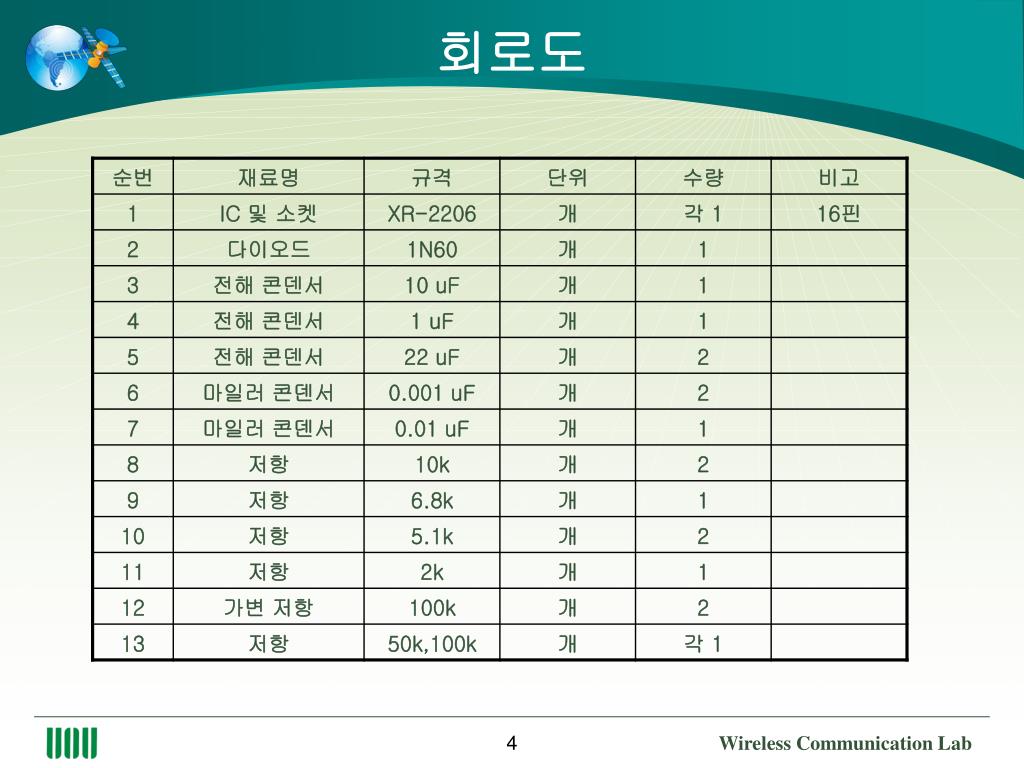

  4. 회로도

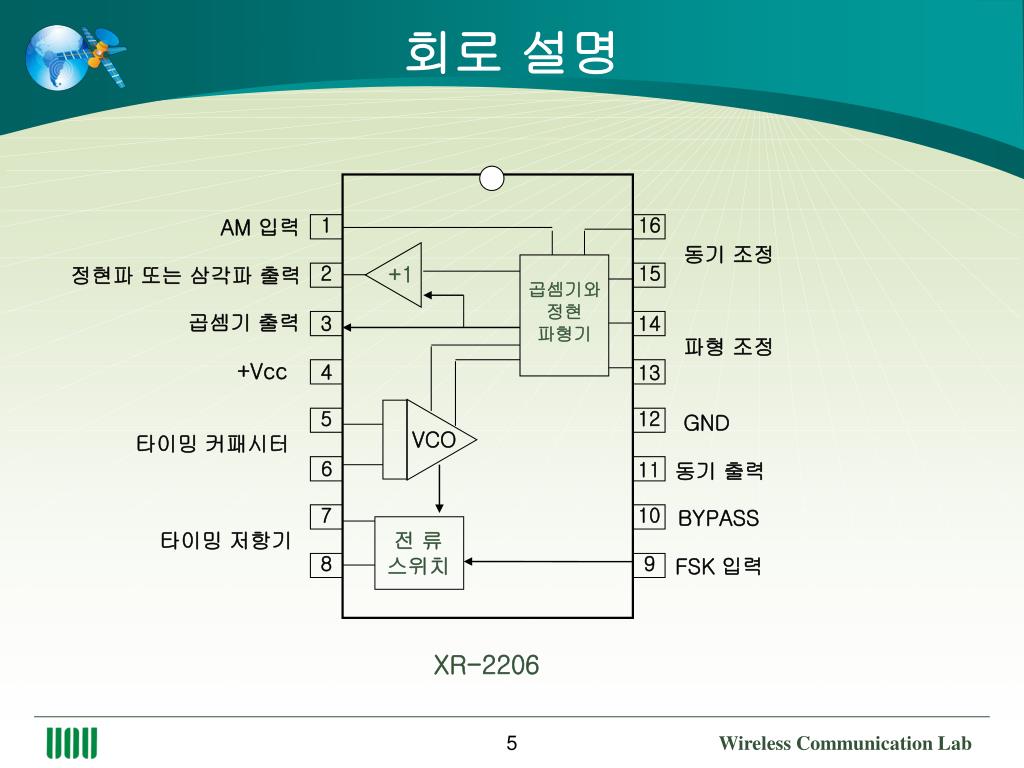

  5. 1 16 AM 입력 동기 조정 2 +1 15 정현파 또는 삼각파 출력 곱셈기와 정현 파형기 곱셈기 출력 3 14 파형 조정 +Vcc 4 13 5 12 GND VCO 타이밍 커패시터 6 11 동기 출력 7 10 BYPASS 타이밍 저항기 전 류 스위치 8 9 FSK 입력 XR-2206 회로 설명

  6. 납땜 기판 <SYP-1108> 페놀 PCB 기판

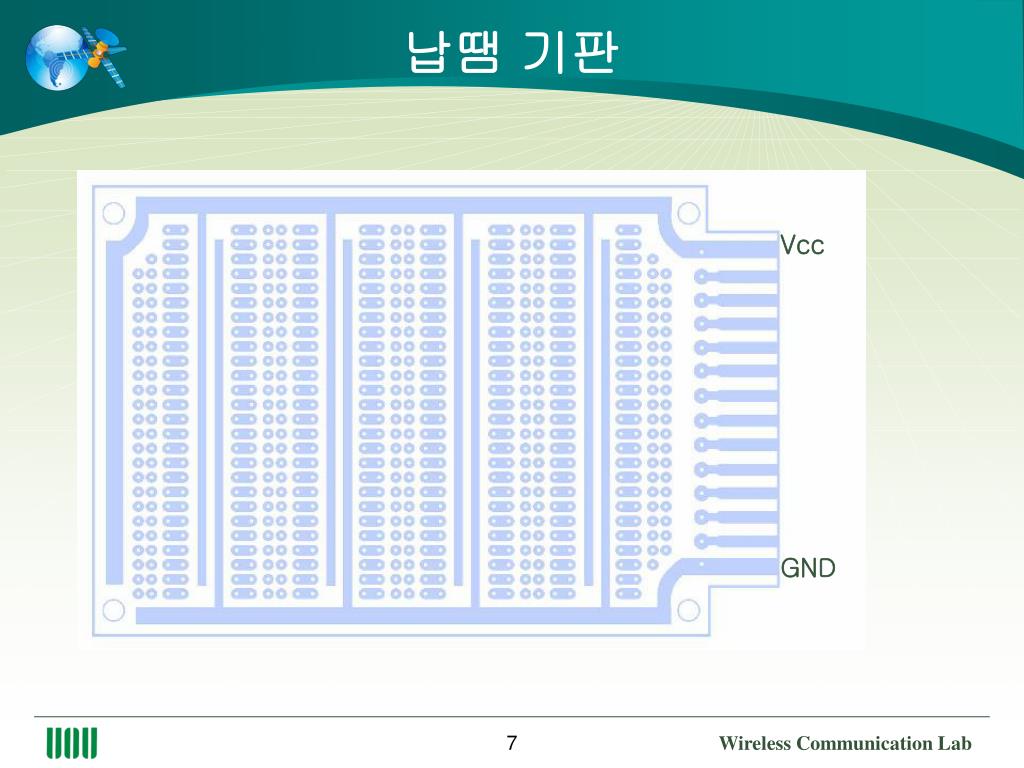

  7. 납땜 기판 Vcc GND

  8. 유의사항 • 배선은 짧고 직선적 • 입체 배선은 피함. • 부품값이 동일한 방향을 보이게 배선 • 납땜 주의(과납 또는 소납 주의) • 리드선 및 점퍼선 이용을 잘해야함.

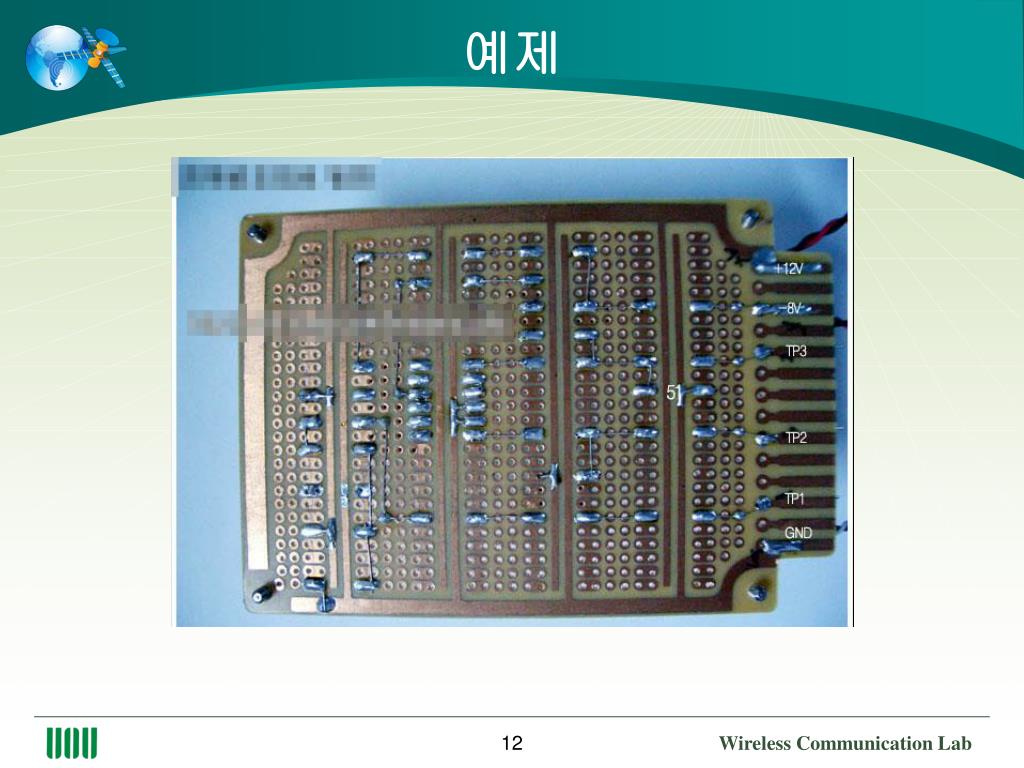

  9. 예제 진폭 변조 회로

  10. 예제

  11. 예제

  12. 예제
