Presentation Transcript


4969110

الشبكات


4969110

سوف نتعلم

  • تعريف الشبكات.

  • أنواع الشبكات.

  • معرفة الاحتياجات الأساسية للشبكات المحلية.

  • مفهوم التوصيل بطريقة الند للندPeer to Peer


4969110

تعريف الشبكات

هي عبارة عن مجموعة من أجهزة الحاسوب ترتبط مع بعضها بغرض تبادل المعلومات فيما بينها ، والمشاركة في البرامج والملحقات المختلفة كالطابعات ، المودم والأقراص المدمجة وغيرها .


4969110

شبكة محلية

LAN

local area network

المساحة الجغرافية :أجهزة في مبنى واحد أو عدة مباني متجاورة.

وسيلة الاتصال بين الأجهزة :الأسلاك

أمثلة : - شبكة تغطي مدرسة

- شبكة مركز تجاري


4969110

LAN


4969110

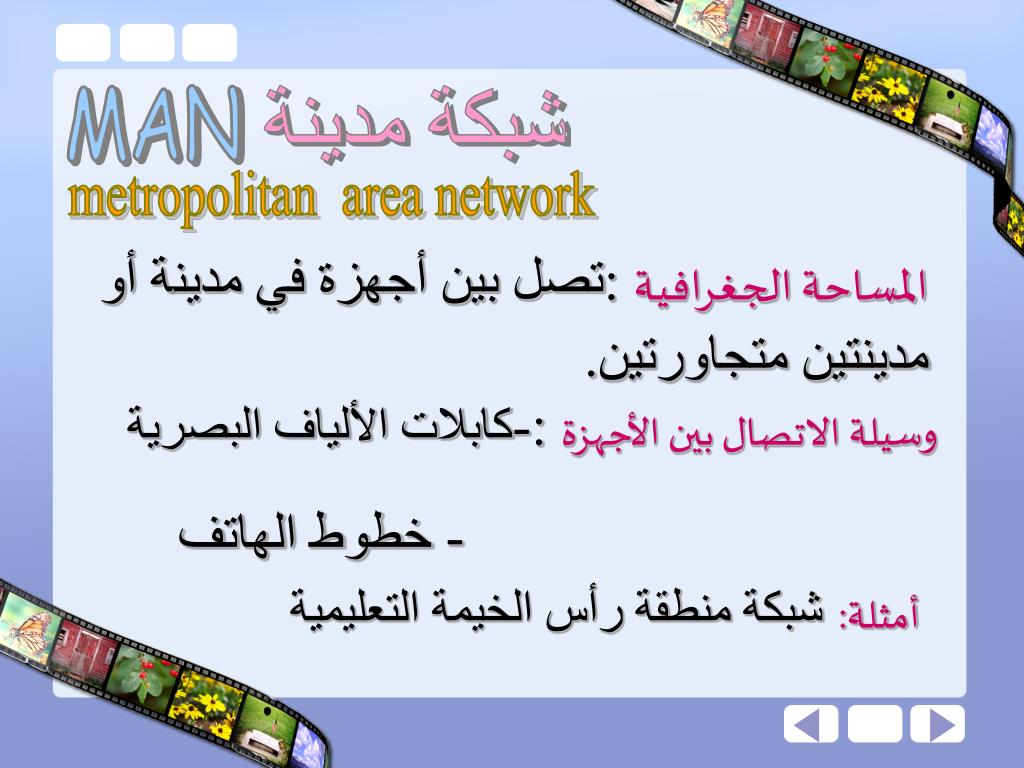

MAN

شبكة مدينة

metropolitan area network

المساحة الجغرافية :تصل بين أجهزة في مدينة أو مدينتين متجاورتين.

وسيلة الاتصال بين الأجهزة:-كابلات الألياف البصرية

- خطوط الهاتف

أمثلة:شبكة منطقة رأس الخيمة التعليمية


4969110

WAN

شبكة واسعة

wide area network

المساحة الجغرافية:تصل بين أجهزة دولة أو عدة دول

وسيلة الاتصال بين الأجهزة: - خطوط الهاتف

- الأقمار الصناعية

أمثلة :-وزارة التربية والتعليم

- شبكة الانترنت


4969110

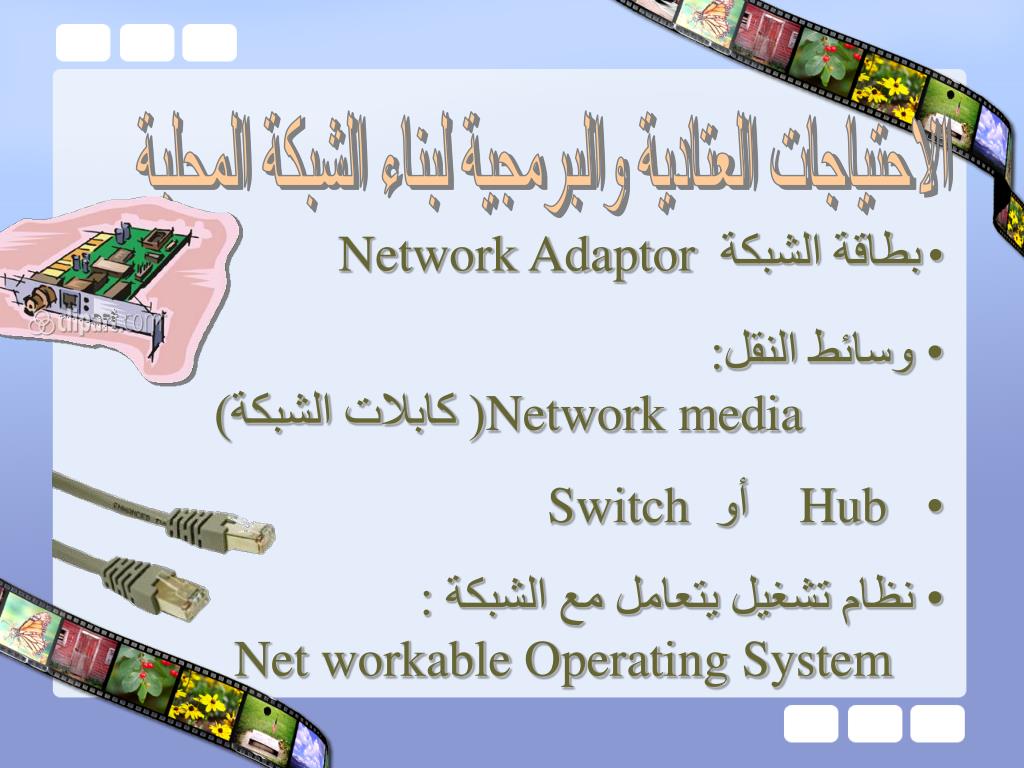

الاحتياجات العتادية والبرمجية لبناء الشبكة المحلية

  • بطاقة الشبكة Network Adaptor

  • وسائط النقل: Network media( كابلات الشبكة)

  • Hub أو Switch

  • نظام تشغيل يتعامل مع الشبكة :Net workable Operating System


4969110

أنواع الكابلات :

1 - الكابلات المجدولة Twisted Pair Cables

* الكابلات المجدولة غير المدرعة ( UTP ) * الكابلات المجدولة المدرعة ( STP )

2 - الكابلات المحورية Coaxial Cables

3 - كابلات الألياف الضوئية Fiber Optic Cables


4969110

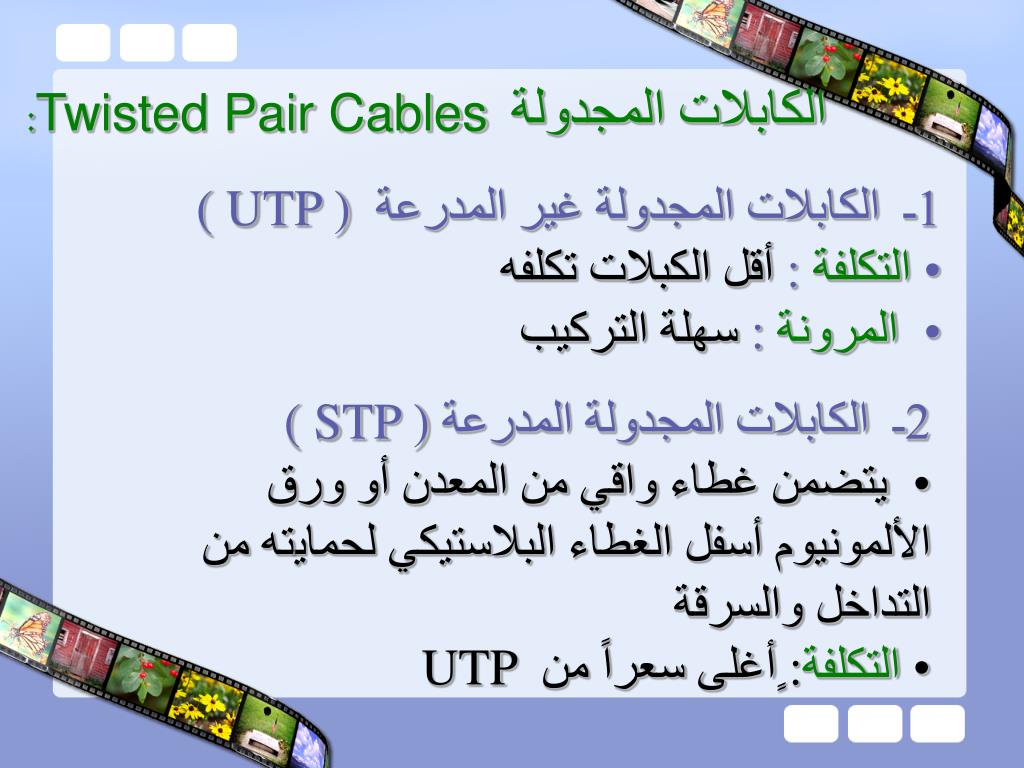

الكابلات المجدولةTwisted Pair Cables:

  • 1ـ الكابلات المجدولة غير المدرعة ( UTP )

  • التكلفة : أقل الكبلات تكلفه

  • المرونة : سهلة التركيب

  • 2ـ الكابلات المجدولة المدرعة ( STP )

  • يتضمن غطاء واقي من المعدن أو ورق الألمونيوم أسفل الغطاء البلاستيكي لحمايته من التداخل والسرقة

  • التكلفة: ٍأغلى سعراً من UTP


4969110

UTP

STP


4969110

3- الكابلات المحورية Coaxial Cables

رخيص ، سهلة التركيب ، أبطأ من أنواع الأسلاك الحديثة

يصل طول الكبل إلى 500متر.

4- كابلات الألياف الضوئية Fiber Optic Cables

أعلى تكلفة ، صعبة التركيب ، سرعة عالية جداً قد تصل إلى 10 Gbps .يمكن أن يصل طول الكبل إلى 2 كم .

ولا يمكن التجسس على البيانات المنقولة.


4969110

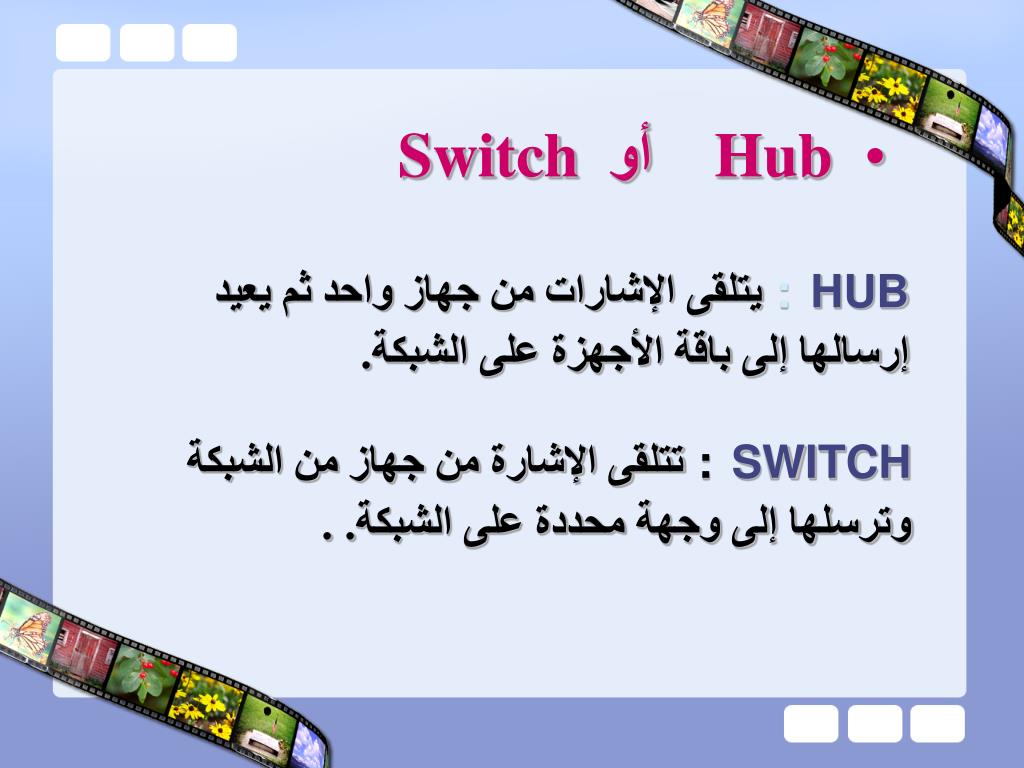

  • Hub أو Switch

HUB:يتلقى الإشارات من جهاز واحد ثم يعيد إرسالها إلى باقة الأجهزة على الشبكة.

SWITCH: تتلقى الإشارة من جهاز من الشبكة وترسلها إلى وجهة محددة على الشبكة. .


4969110

Hub أو Switch


4969110

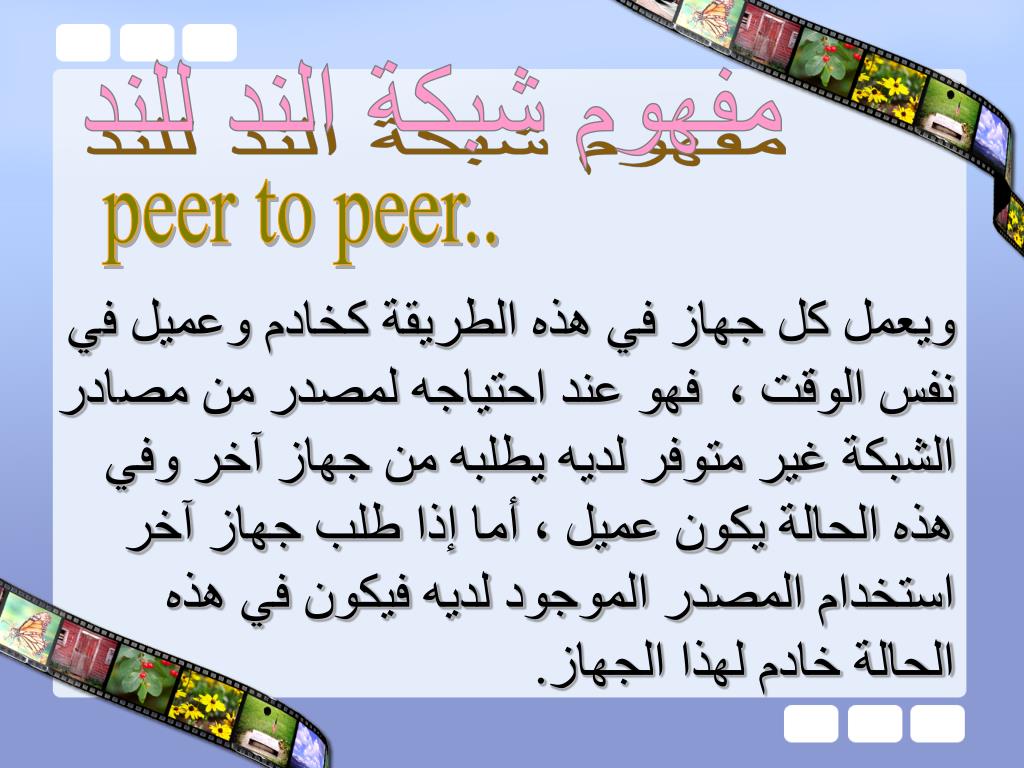

مفهوم شبكة الند للند

peer to peer..

ويعمل كل جهاز في هذه الطريقة كخادم وعميل في نفس الوقت ، فهو عند احتياجه لمصدر من مصادر الشبكة غير متوفر لديه يطلبه من جهاز آخر وفي هذه الحالة يكون عميل ، أما إذا طلب جهاز آخر استخدام المصدر الموجود لديه فيكون في هذه الحالة خادم لهذا الجهاز.


4969110

مميزات شبكة الند للند:

  • التكلفة المادية :تمتاز بقلة التكلفة لأنها لا تحتاج لأجهزة لها مواصفات خاصة .

  • الإدارة: كل شخص مسؤول عن إدارة جهازه ومصادره.

  • امن الشبكة :لا يوجد شخص واحد مسؤول عن الشبكة بل كل جهاز مسؤول عن امن بياناته ومصادره .

  • نظام التشغيل :إصدارات ويندوز المختلفة : Windows98أوWindows Xp يمكنها التعامل مع هذه الشبكات بسهولة ويمكن أن تكون موحدة على كل الأجهزة أو مختلفة.


4969110

أنواع الشبكات حسب التغطية الجغرافية


4969110

أنواع الشبكات حسب طريقة التوصيل
