Presentation Transcript

  1. Западно-Сибирская равнина Географическое положение Геологическое строение и история развития территории Рельеф Осинцева Наталия Викторовна n_osinceva@mail.ru

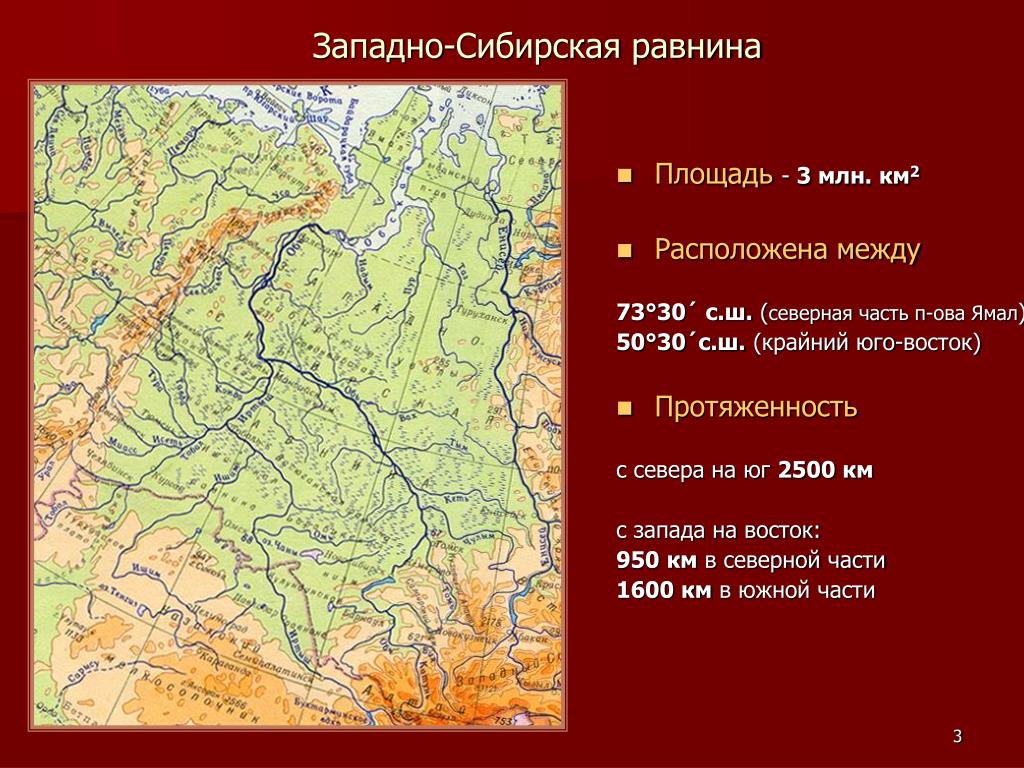

  2. Западно-Сибирская равнина • Площадь- 3 млн. км2 • Расположена между 73°30´ с.ш. (северная часть п-ова Ямал) 50°30´с.ш. (крайний юго-восток) • Протяженность с севера на юг 2500 км с запада на восток: 950 км в северной части 1600 км в южной части

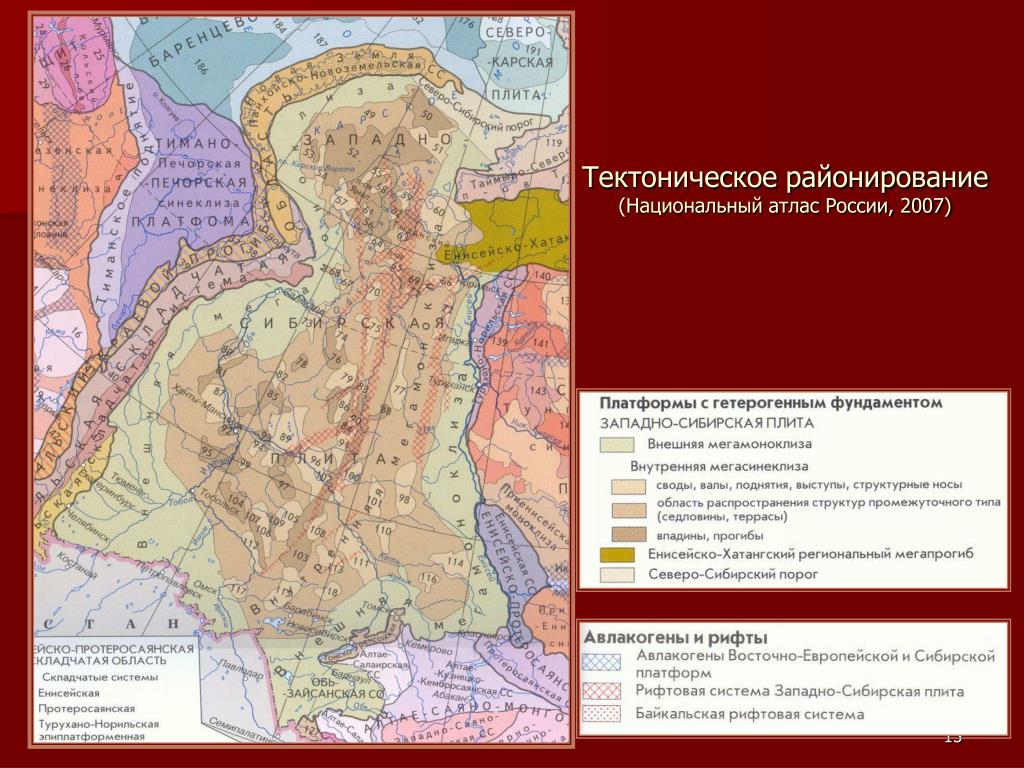

  3. Тектоническое районирование (Национальный атлас России, 2007)

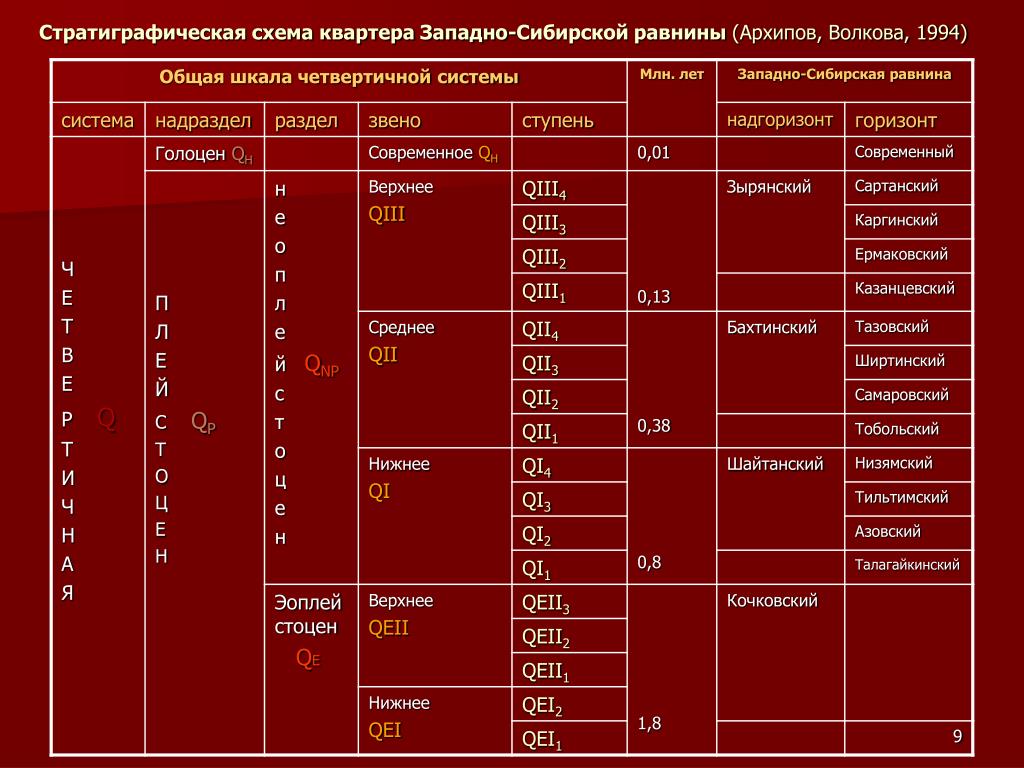

  4. Стратиграфическая схема квартера Западно-Сибирской равнины (Архипов, Волкова, 1994)

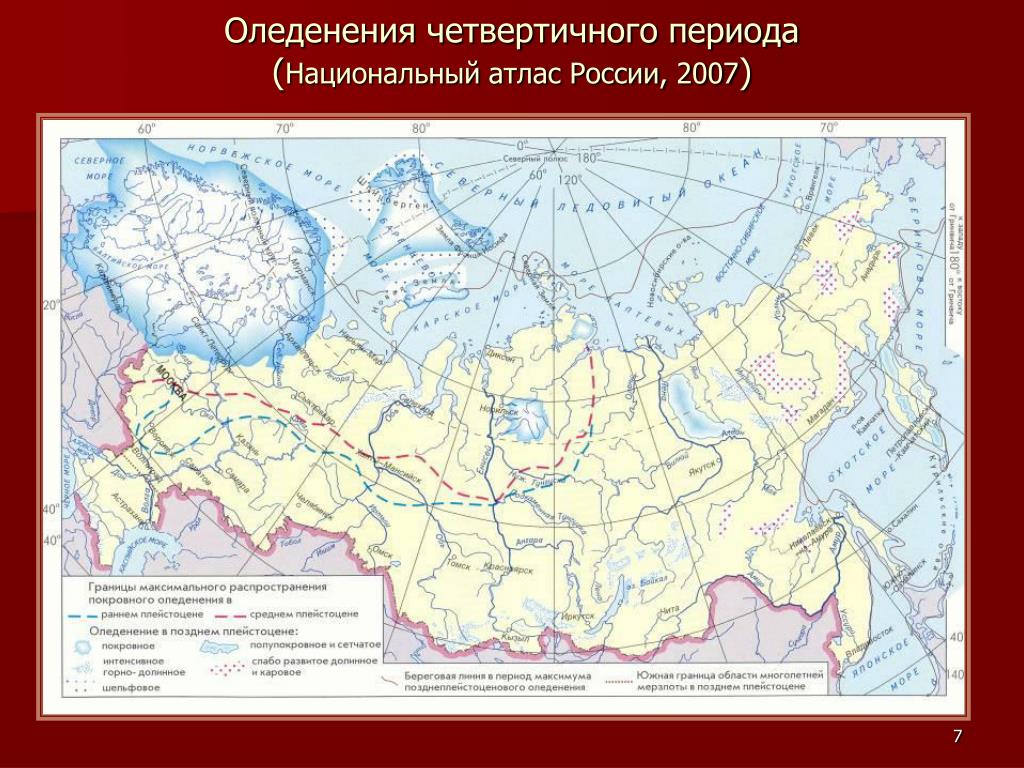

  5. Оледенения четвертичного периода(Национальный атлас России, 2007)

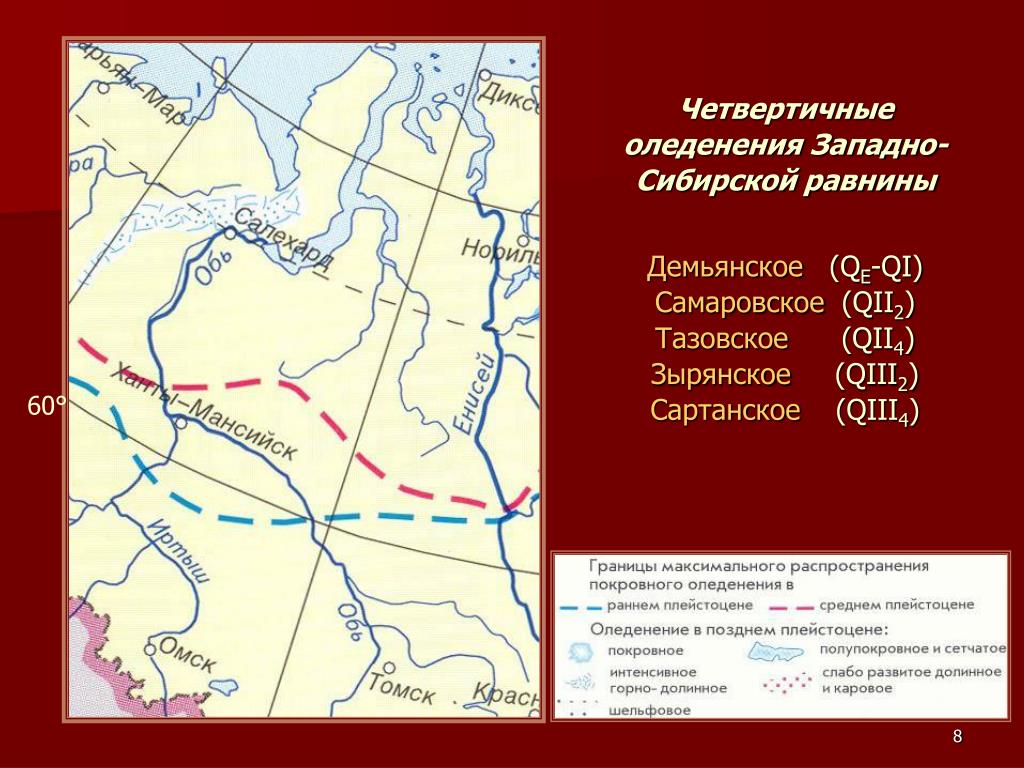

  6. 60° Четвертичные оледенения Западно-Сибирской равниныДемьянское(QE-QI)Самаровское (QII2)Тазовское(QII4)Зырянское(QIII2)Сартанское (QIII4)

  7. Стратиграфическая схема квартера Западно-Сибирской равнины (Архипов, Волкова, 1994)

  8. Карта новейшей тектоники(Национальный атлас России, 2007)Амплитуды деформаций новейшего этапа развития (в метрах)

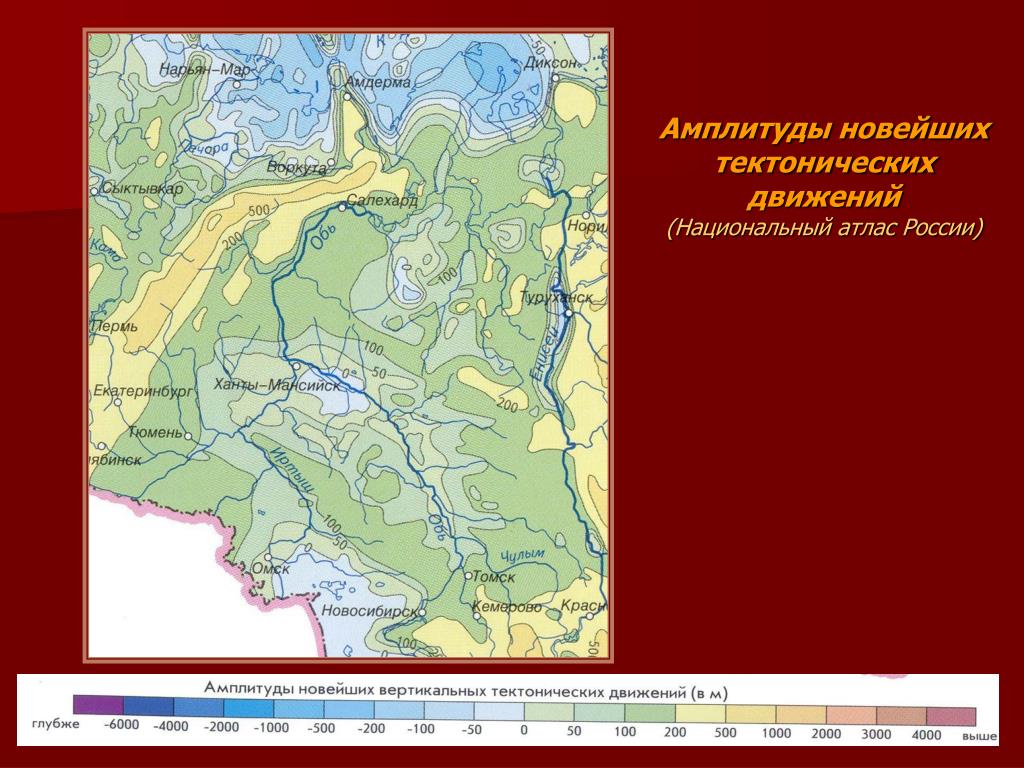

  9. Амплитуды новейших тектонических движений (Национальный атлас России)

  10. Схема строения фундамента Западно-Сибирской плитыКороновский Н.В. Краткий курс региональной геологии СССР, 1984 Добайкальский фундамент: 1 – на древних платформах 2 – на плите 3 – переработанный в байкальскую эпоху 4 – Байкалиды 5 – Салаириды: а – на поверхности, б – под чехлом 6 – Каледониды: а – на поверхности, б – под чехлом 7 – Герциниды 8 – Южно-Таймырская зона с раннекиммерийской складчатостью 9 – Проявление триасового траппового магматизма

  11. Тектоническая схема Западно-Сибирской плитыРодыгин А.И. Геология России и сопредельных регионов, 2006

  12. Тектоническое районирование (Национальный атлас России, 2007)

  13. Геологическая карта(Атлас СССР, 1983)

  14. Тектоника чехла Западно-Сибирской плитыЧочиа Н.Г., 1982 1 – границы Западно-Сибирской плиты 2 – граница внешнего пояса погружений, обрамляющих складчатые структуры 3 – границы надпорядковых структур 4 – крупные положительные структуры чехла плиты

  15. Крупнейшие месторождения полезных ископаемых(Национальный атлас России, 2007)

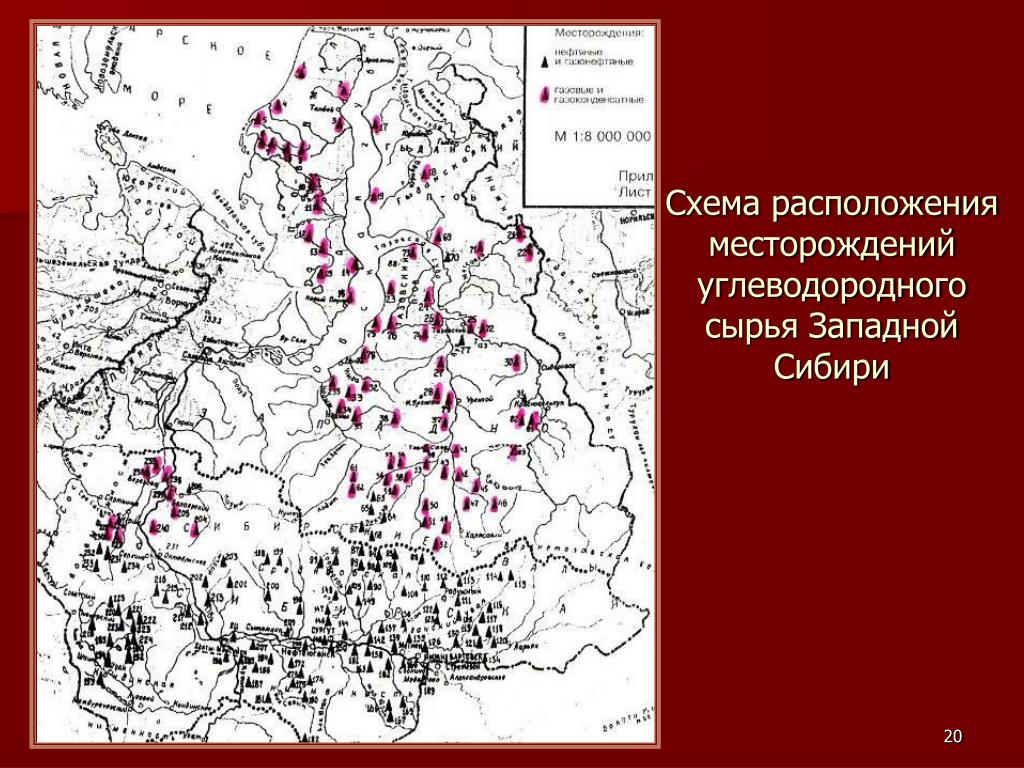

  16. Схема расположения месторождений углеводородного сырья Западной Сибири

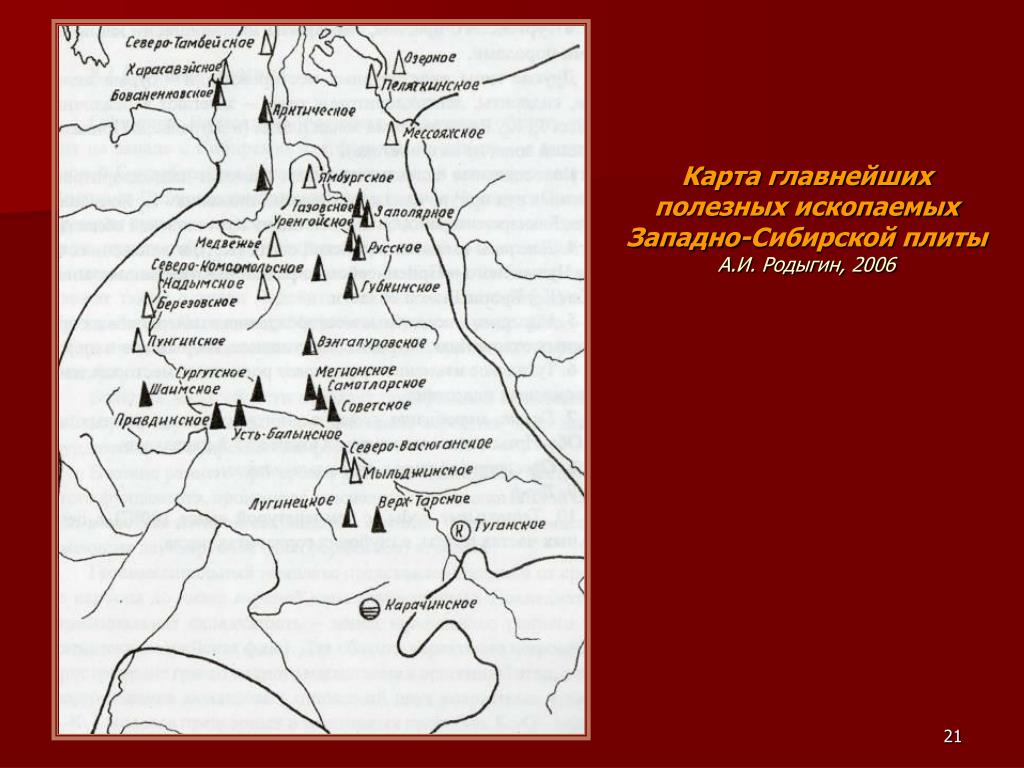

  17. Карта главнейших полезных ископаемых Западно-Сибирской плитыА.И. Родыгин, 2006

  18. Амплитуды новейших тектонических движений(Национальный атлас России)

  19. Западно-Сибирская равнина • Площадь- 3 млн. км2 • Расположена между 73°30´ с.ш. (северная часть п-ова Ямал) 50°30´с.ш. (крайний юго-восток) • Протяженность с севера на юг 2500 км с запада на восток: 950 км в северной части 1600 км в южной части

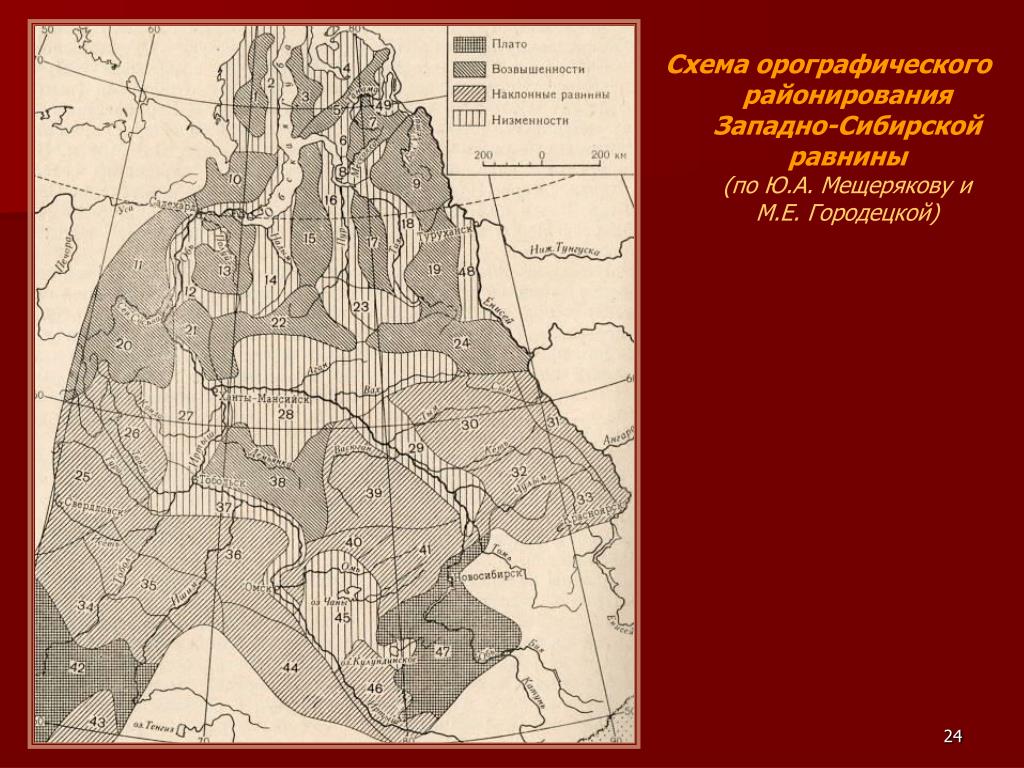

  20. Схема орографического районирования Западно-Сибирской равнины(по Ю.А. Мещерякову и М.Е. Городецкой)

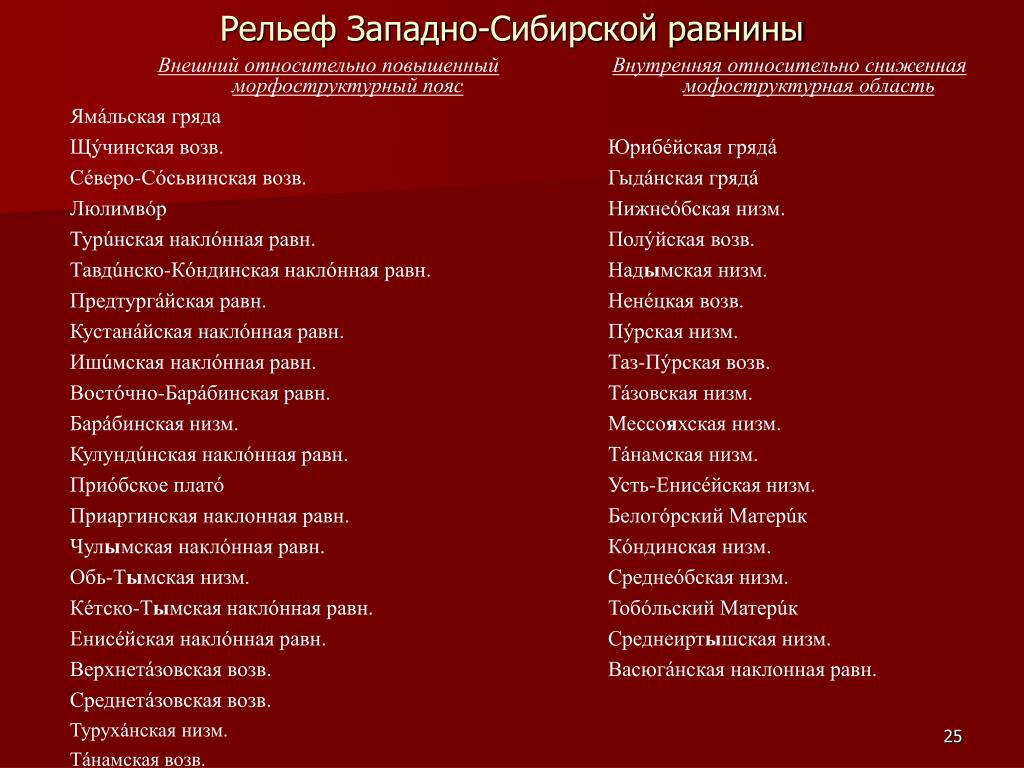

  21. Рельеф Западно-Сибирской равнины

  22. Система меридиональных и широтных орографических волн Западно-Сибирской равниныЮ.А. Мещеряков, 19721 – поднятия (а) и прогибы (б)субмеридионального направления2 – поднятия (а) и прогибы (б) субширотного направления3 – плато, возвышенности и наклонные равнины

  23. 29 32 26 29 28 32 28 19 31 17 28 27 18 31 Геоморфологическая карта(Атлас СССР, 1983)Фрагмент легендыРавнины, созданные преимущественно новейшими опусканиями на рыхлых неоген-четвертичных отложенияхПластово-аккумулятивные26 – ступенчатые 27 – наклонные28 – субгоризонтальныеАккумулятивные29 – террасированные31 – наклонные32 – субгоризонтальныеСтруктурно-денудационные равнины и плато с преобладанием новейших поднятий17 – ступенчатые и ступенчато-ярусные18 – наклонные, местами ступенчатые19 – субгоризонтальные

  24. Современные рельефообразующие процессы (Национальный атлас России, 2007)Процессы, активно формирующие основные черты современного рельефаФлювиальные и комплексные денудационные2 - эрозия и активное оврагообразование3 - плоскостной смыв в сочетании со струйчатой эрозией и накоплением делювия 7 - аллювиальный и аллювиально-пролювиальный8 – заболачиваниеИнфильтрационные14 – суффозионныйКриогенные и посткриогенные15 - комплекс мерзлотных процессов16 – солифлюкция и крип17 – термоэрозия, морозное пучение, мерзлотная трещиноватостьЭоловые22 - преимущественно аккумулятивныйБиогенно-хемогенный24 – элювиальный25 – болотный

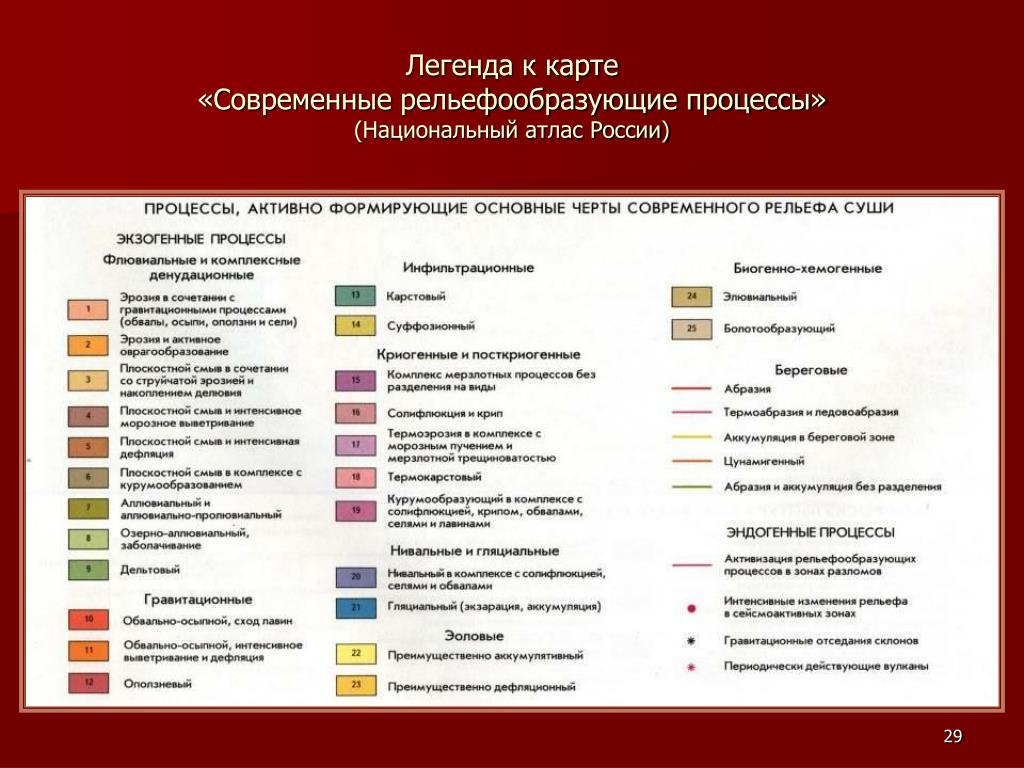

  25. Легенда к карте«Современные рельефообразующие процессы»(Национальный атлас России)

  26. Тазовский полуостров
