Presentation Transcript


Gps

GPS追日系統

Solution Center WJ

Dec 18th, 2009


Gps

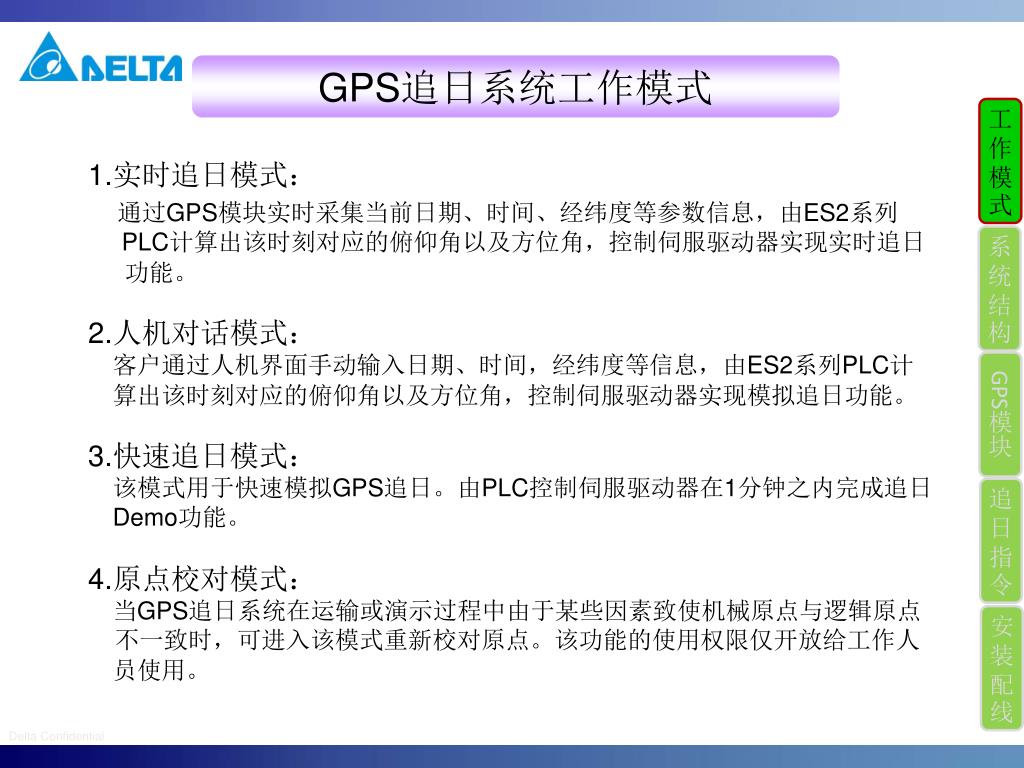

GPS追日系统工作模式

工作模式

1.实时追日模式:

通过GPS模块实时采集当前日期、时间、经纬度等参数信息,由ES2系列

PLC计算出该时刻对应的俯仰角以及方位角,控制伺服驱动器实现实时追日

功能。

2.人机对话模式:

客户通过人机界面手动输入日期、时间,经纬度等信息,由ES2系列PLC计

算出该时刻对应的俯仰角以及方位角,控制伺服驱动器实现模拟追日功能。

3.快速追日模式:

该模式用于快速模拟GPS追日。由PLC控制伺服驱动器在1分钟之内完成追日

Demo功能。

4.原点校对模式:

当GPS追日系统在运输或演示过程中由于某些因素致使机械原点与逻辑原点

不一致时,可进入该模式重新校对原点。该功能的使用权限仅开放给工作人

员使用。

系统结构

GPS模块

追日指令

安装配线


Gps

GPS追日系统结构图

工作模式

RS-485

系统结构

RS-232

GPS模块

追日指令

俯仰角

方位角


Gps

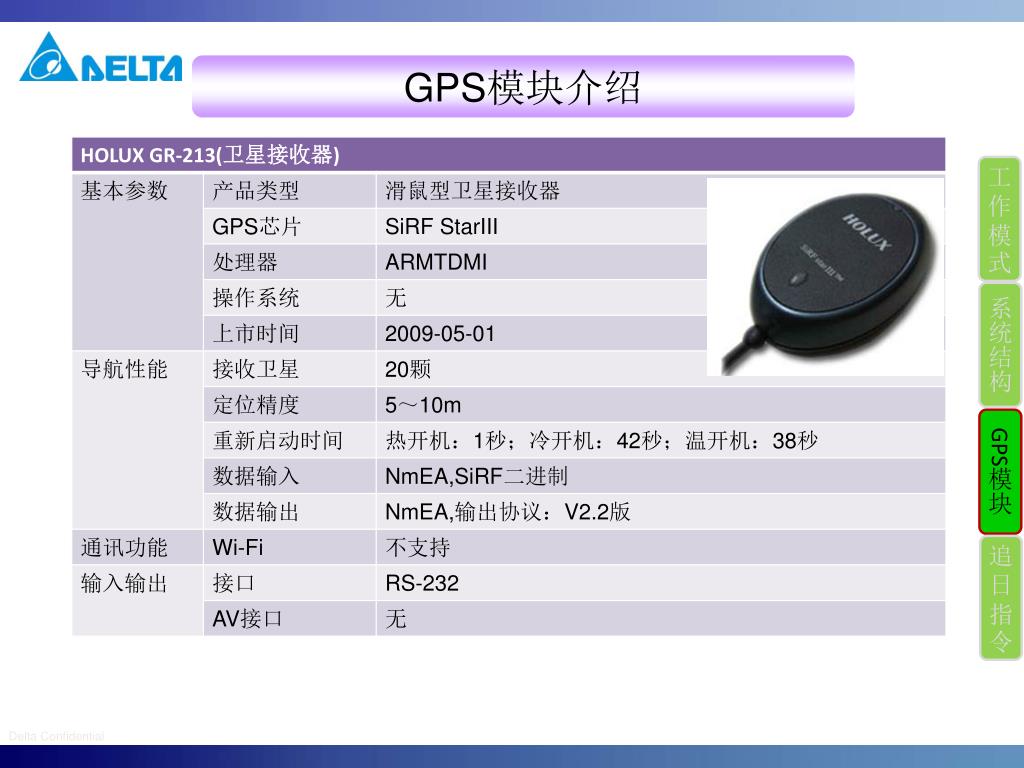

GPS模块介绍

工作模式

系统结构

GPS模块

追日指令


Gps

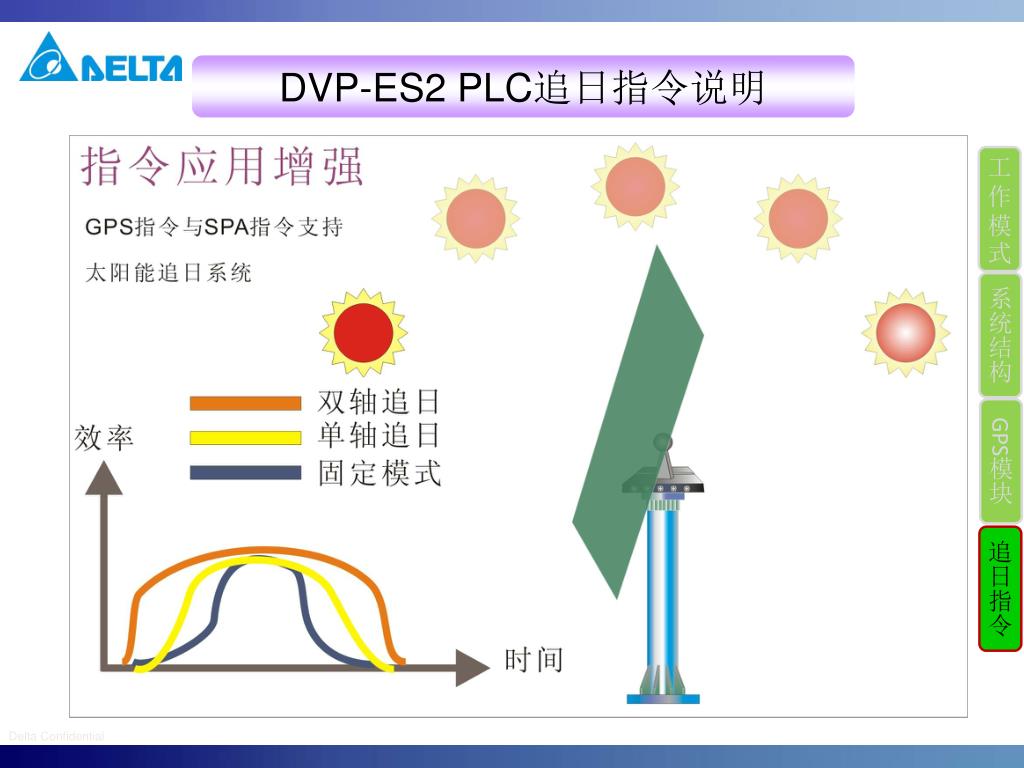

DVP-ES2 PLC追日指令说明

工作模式

系统结构

GPS模块

追日指令


Gps

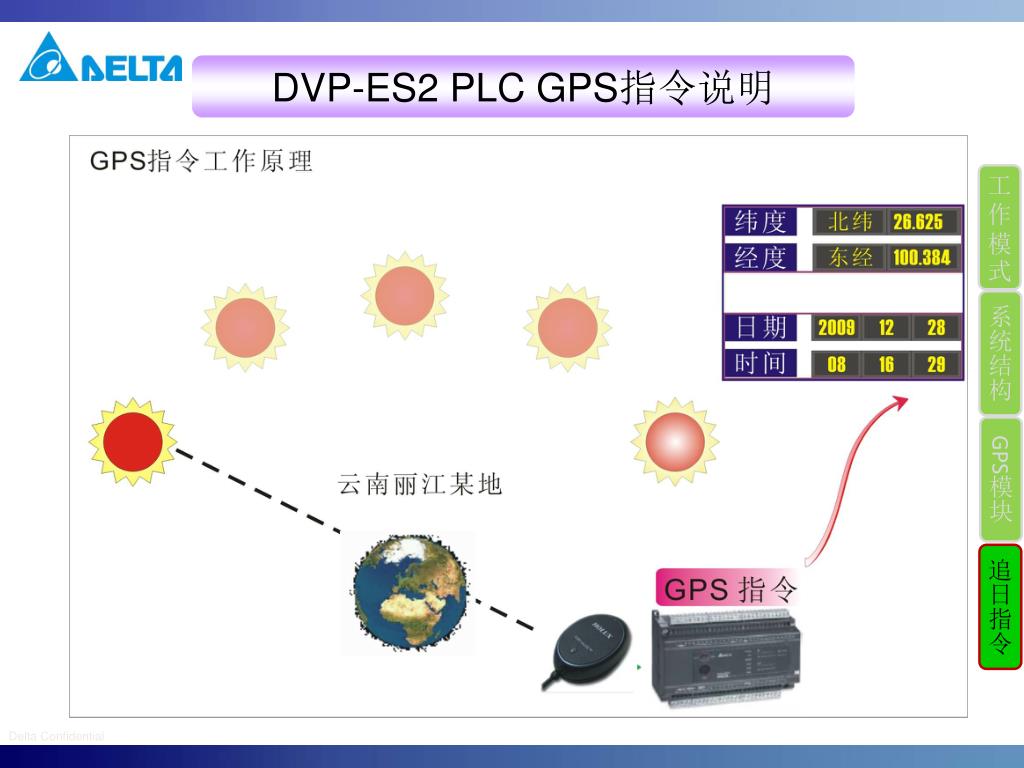

DVP-ES2 PLCGPS指令说明

工作模式

系统结构

GPS模块

追日指令


Gps

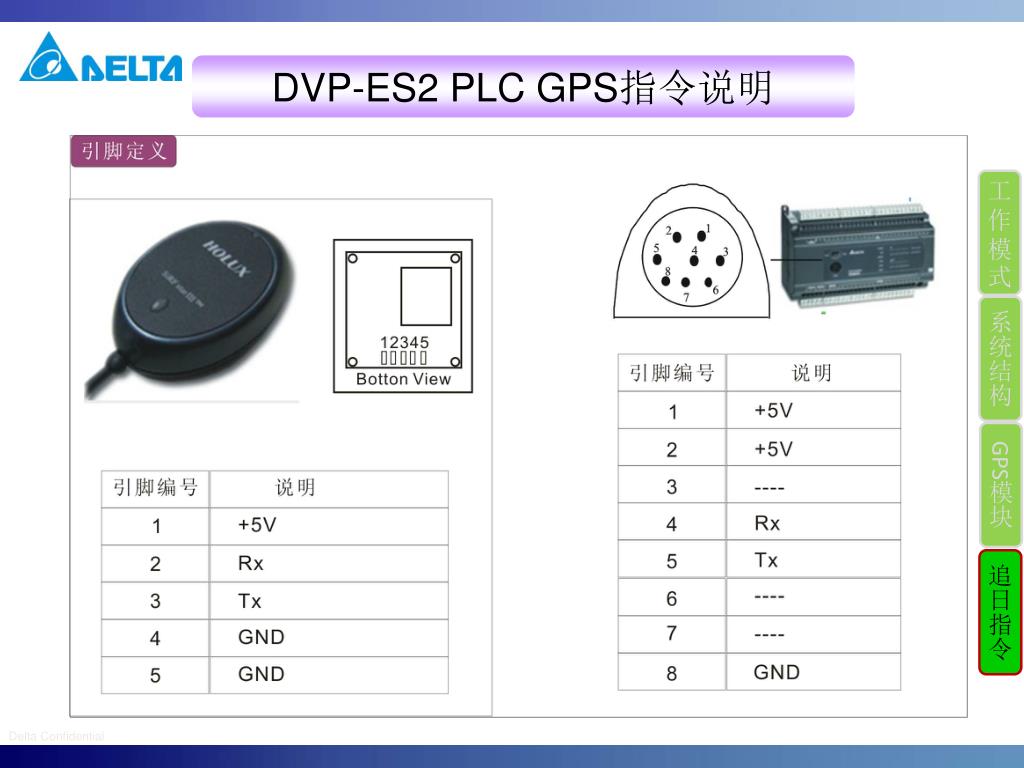

DVP-ES2 PLCGPS指令说明

工作模式

系统结构

GPS模块

追日指令


Gps

DVP-ES2 PLCSPA指令说明

工作模式

系统结构

GPS模块

追日指令


Gps

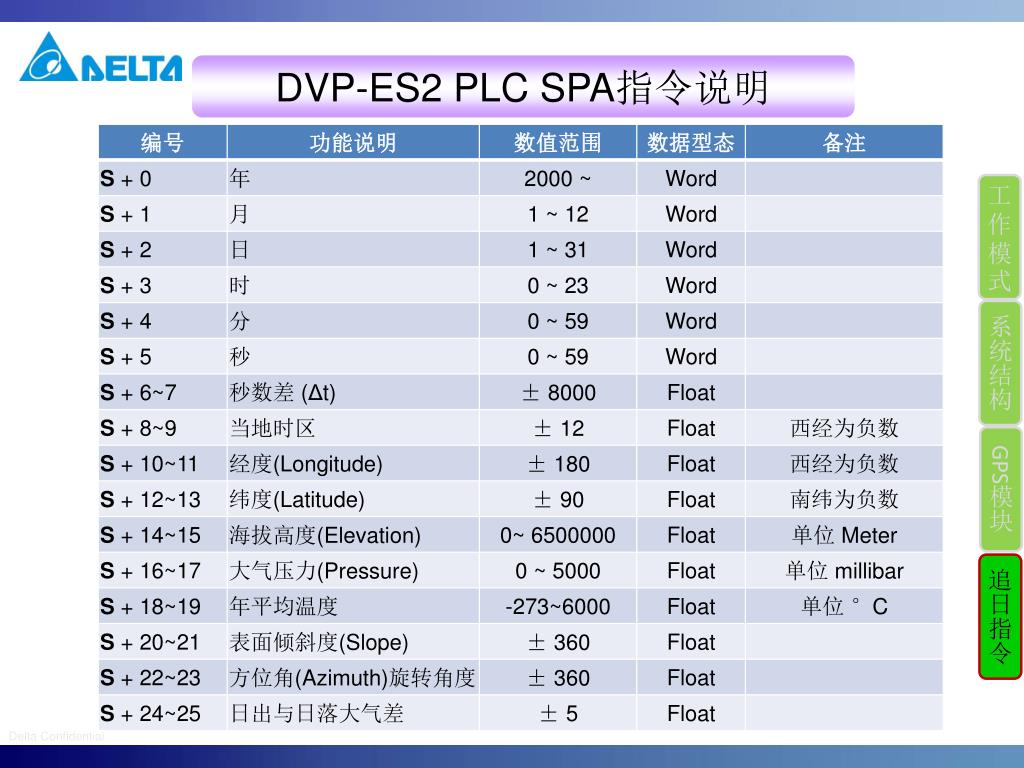

DVP-ES2 PLCSPA指令说明

工作模式

系统结构

GPS模块

追日指令


Gps

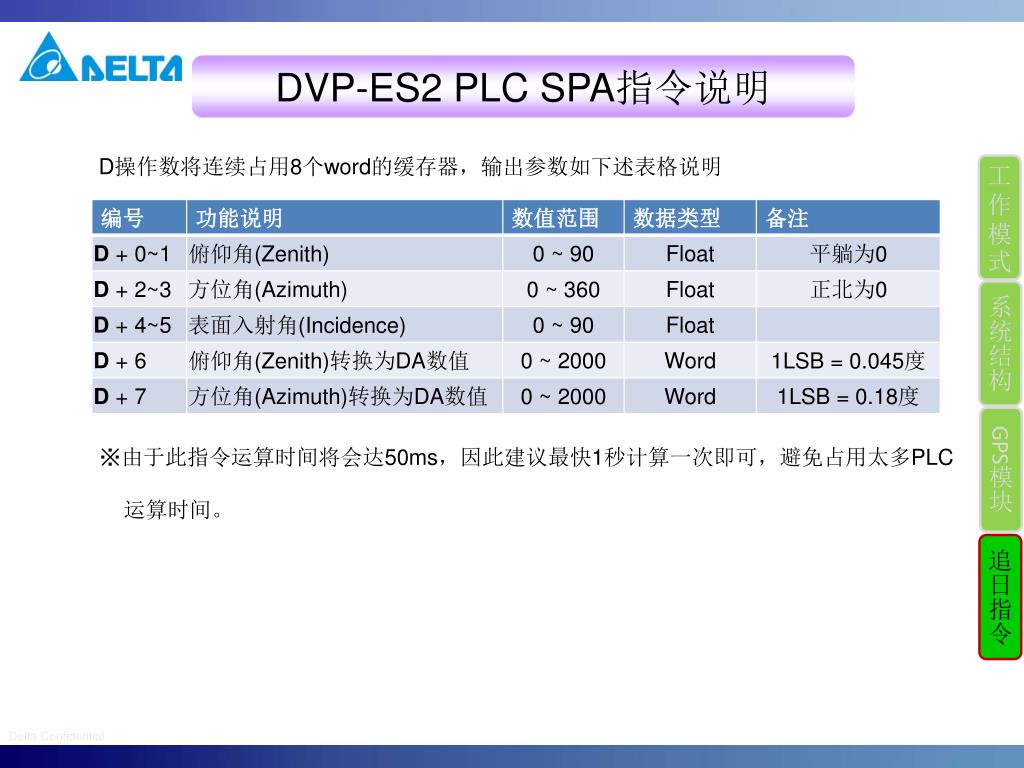

DVP-ES2 PLCSPA指令说明

D操作数将连续占用8个word的缓存器,输出参数如下述表格说明

工作模式

系统结构

GPS模块

※由于此指令运算时间将会达50ms,因此建议最快1秒计算一次即可,避免占用太多PLC

运算时间。

追日指令


Gps

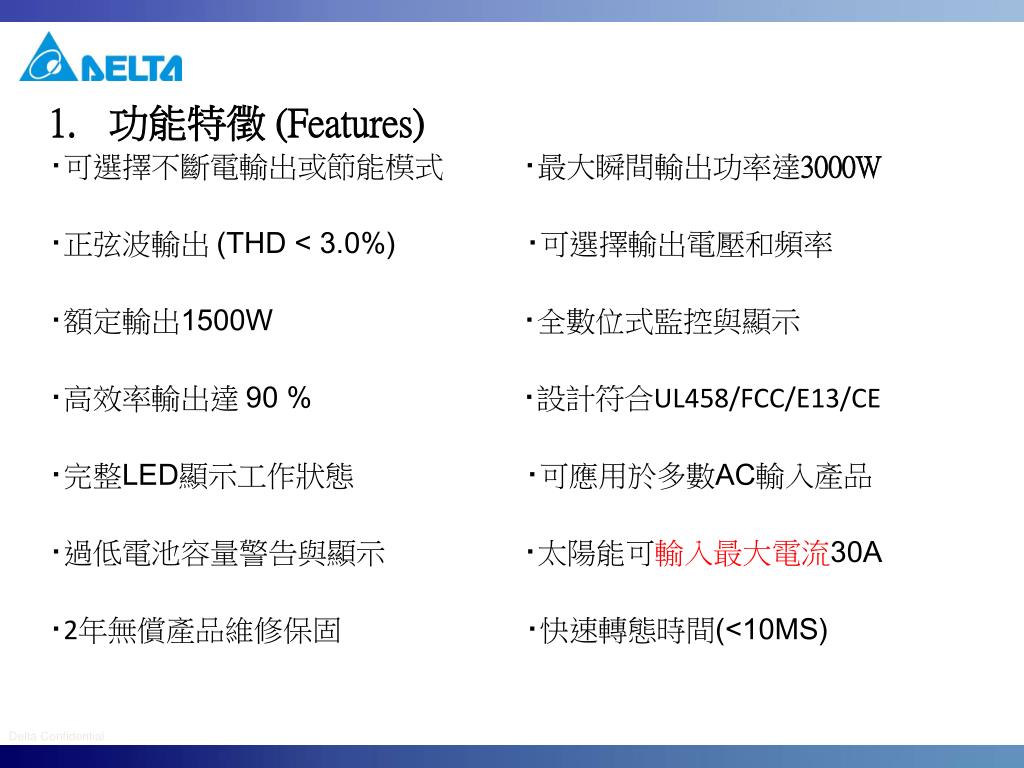

功能特徵 (Features)

‧可選擇不斷電輸出或節能模式 ‧最大瞬間輸出功率達3000W

‧正弦波輸出 (THD < 3.0%) ‧可選擇輸出電壓和頻率

‧額定輸出1500W ‧全數位式監控與顯示

‧高效率輸出達 90 % ‧設計符合UL458/FCC/E13/CE

‧完整LED顯示工作狀態 ‧可應用於多數AC輸入產品

‧過低電池容量警告與顯示 ‧太陽能可輸入最大電流30A

‧2年無償產品維修保固 ‧快速轉態時間(<10MS)


Gps

Thank you!
