Presentation Transcript


Ic

烟雾报警IC介绍


Ic

分类-兼容型号

光电烟雾报警IC

BL59A/S10 --- 兼容MC145010 ---连续式报警

BL59A/S12 --- 兼容MC145012 ---间歇式报警

BL59A66 --- 兼容 A5366 --- 连续式报警带静音功能

BL59A65 --- 兼容 A5348 --- 间歇式报警带静音功能

离子烟雾报警IC

BL59A18 --- 兼容MC145018 ---间歇式报警


Ic

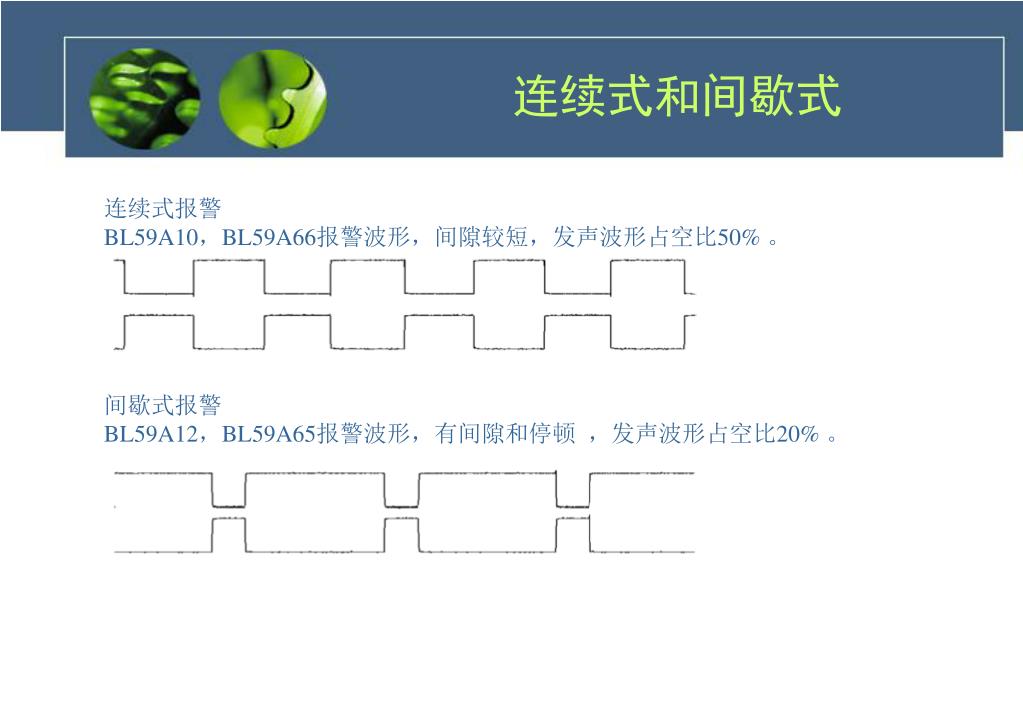

连续式和间歇式

连续式报警

BL59A10,BL59A66报警波形,间隙较短,发声波形占空比50% 。

间歇式报警

BL59A12,BL59A65报警波形,有间隙和停顿 ,发声波形占空比20% 。


Ic

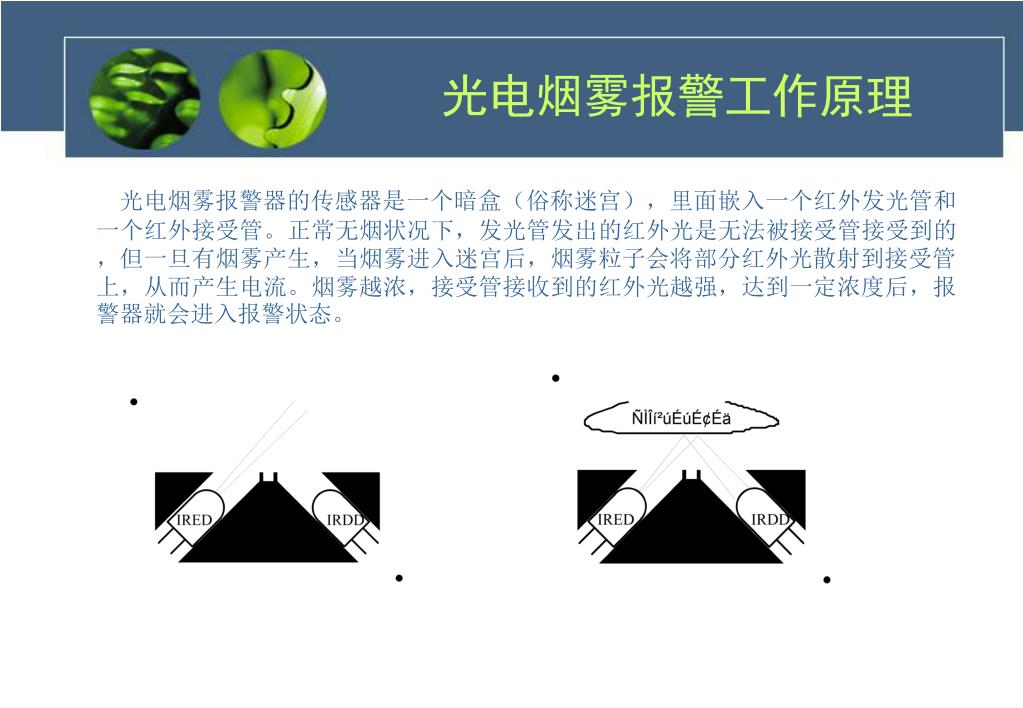

光电烟雾报警工作原理

光电烟雾报警器的传感器是一个暗盒(俗称迷宫),里面嵌入一个红外发光管和一个红外接受管。正常无烟状况下,发光管发出的红外光是无法被接受管接受到的,但一旦有烟雾产生,当烟雾进入迷宫后,烟雾粒子会将部分红外光散射到接受管上,从而产生电流。烟雾越浓,接受管接收到的红外光越强,达到一定浓度后,报警器就会进入报警状态。


Ic

离子烟雾报警工作原理

离子烟雾报警器是通过测量空气中的正负电荷的平衡来工作的。这种报警器的传感器是一个离子室。内部,有一小片放射性物质(离子源),这种物质能在感应室内流动的空气中产生一股微小的电流。当烟雾粒子进入到感应室后,就会扰乱那里的正负电荷的平衡,同时也会使这股电流发生变化。当烟雾逐渐加重,正负电荷的不平衡性就会加强。当这种平衡性达到一定的限度,就会进入报警状态。

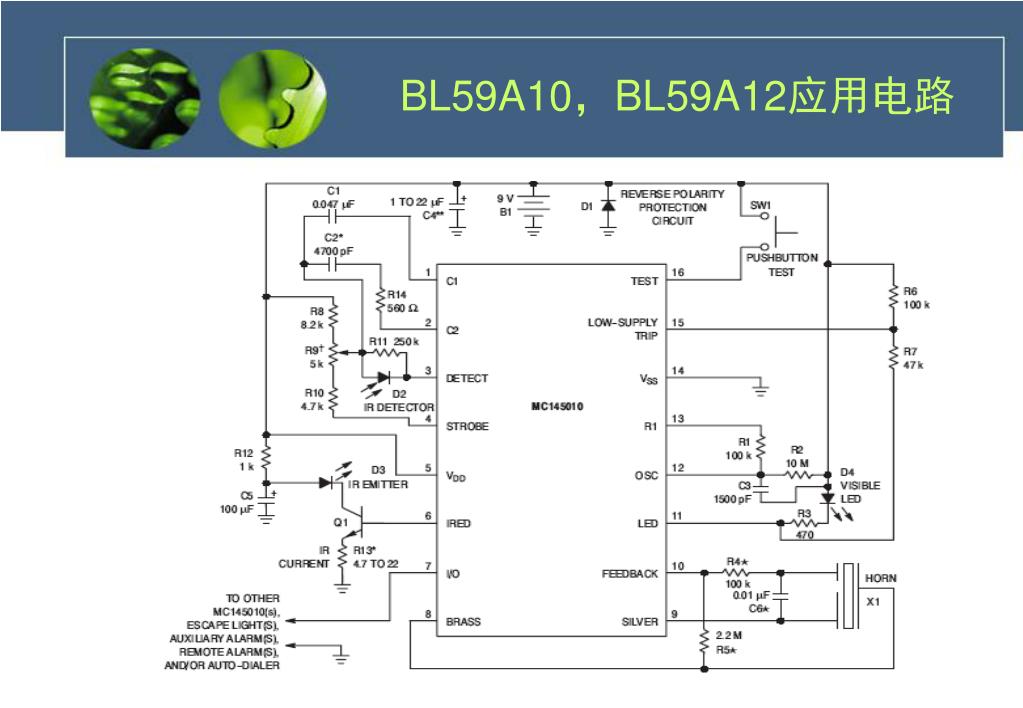

Bl59a10 bl59a12

BL59A10,BL59A12应用电路

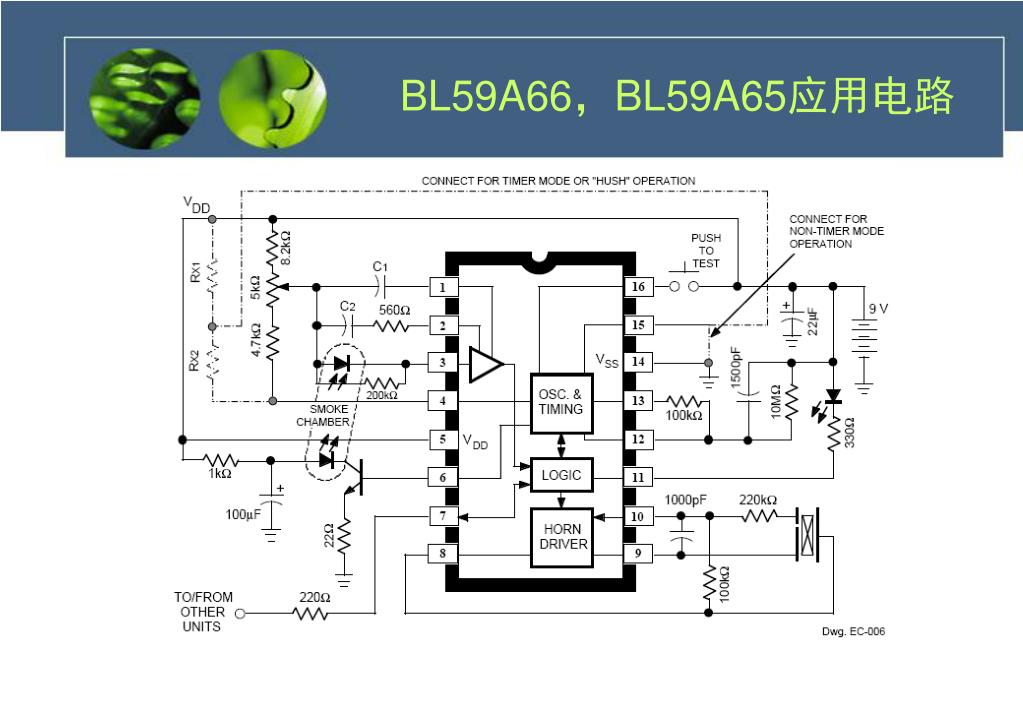

Bl59a66 bl59a65

BL59A66,BL59A65应用电路


Ic

光电烟雾报警器调试

进入标定模式的方法:

Vdd=9V;pin16=-0.70V;pin15=gnd;pin7=Vdd;pin1与C1开路;

Y1:接pin1观测负向锯齿波。

Y2:接pin9。

Y3:同步接pin6。

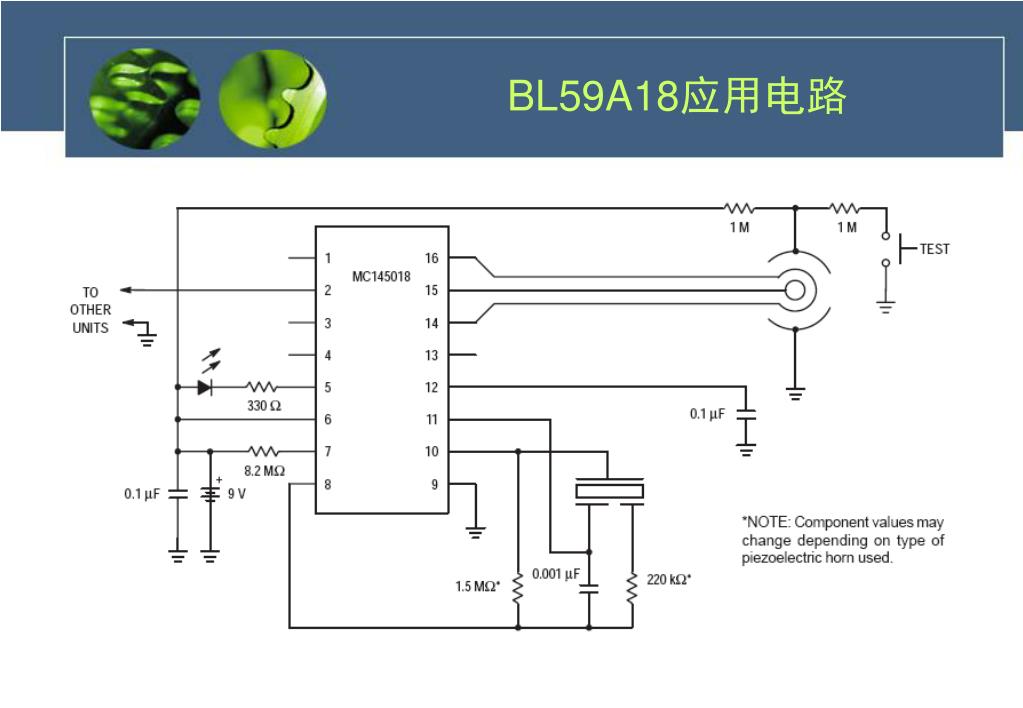

Bl59a18

BL59A18应用电路


Ic

离子烟雾报警器调试

由于生产厂家等等原因,离子室的参数会有所不同。因此必须外接并联电阻改变13脚的电位,以达到一定烟雾浓度报警的目的。

离子室的输出电平加到检测报警器负端;比较器正端为13脚经内部电阻分压得到的比较器门限电压。因此13脚对6脚并联电阻,会使V13上升,使灵敏度上升;

13脚对4脚并联电阻,会使V13下降,使灵敏度降低。并联电阻数百千欧姆至数兆欧姆。


Ic

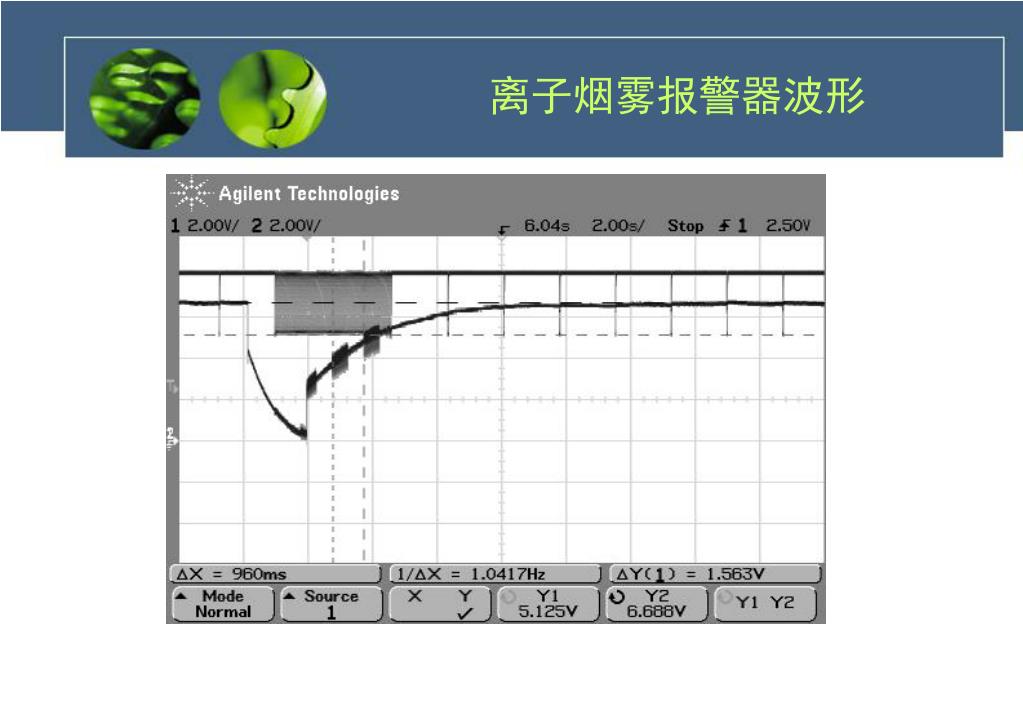

离子烟雾报警器波形


Thanks

Thanks!
