Presentation Transcript


3721275

江油涪江五桥方案设计


3721275

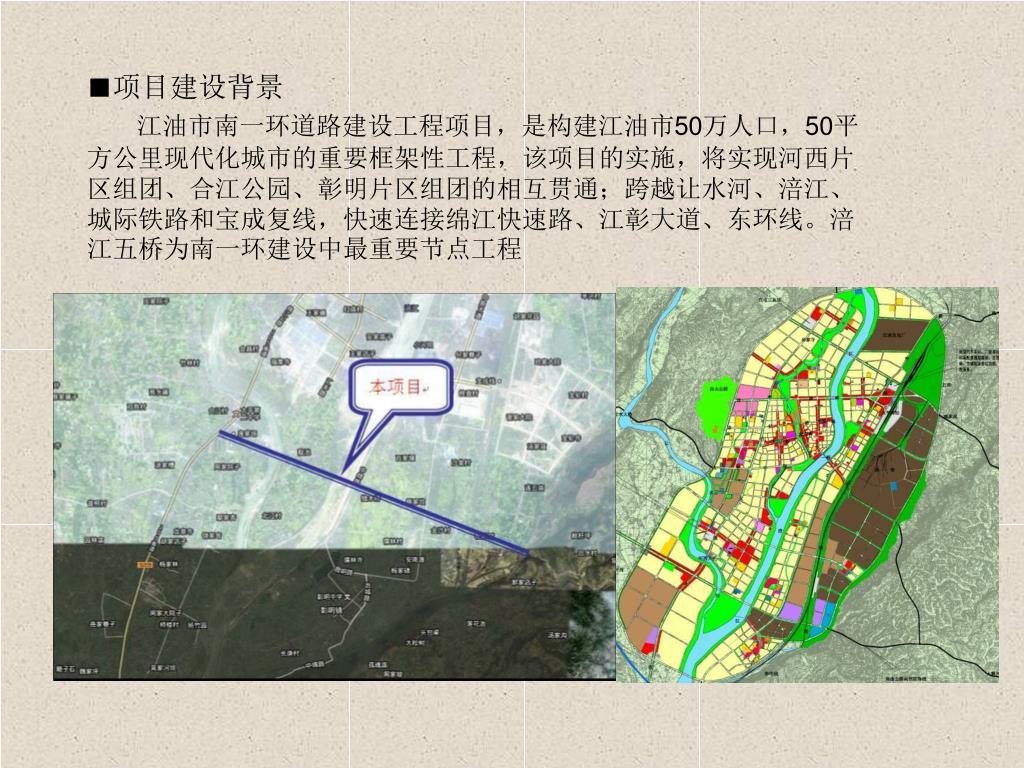

■项目建设背景

江油市南一环道路建设工程项目,是构建江油市50万人口,50平方公里现代化城市的重要框架性工程,该项目的实施,将实现河西片区组团、合江公园、彰明片区组团的相互贯通;跨越让水河、涪江、城际铁路和宝成复线,快速连接绵江快速路、江彰大道、东环线。涪江五桥为南一环建设中最重要节点工程


3721275

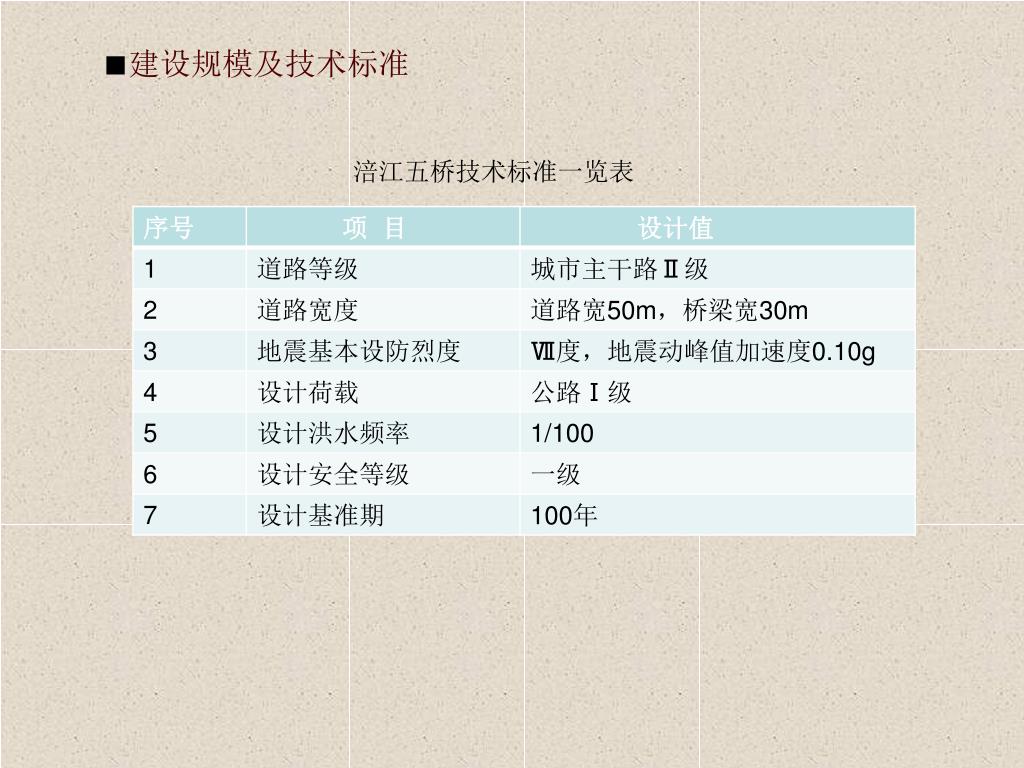

■建设规模及技术标准

涪江五桥技术标准一览表


3721275

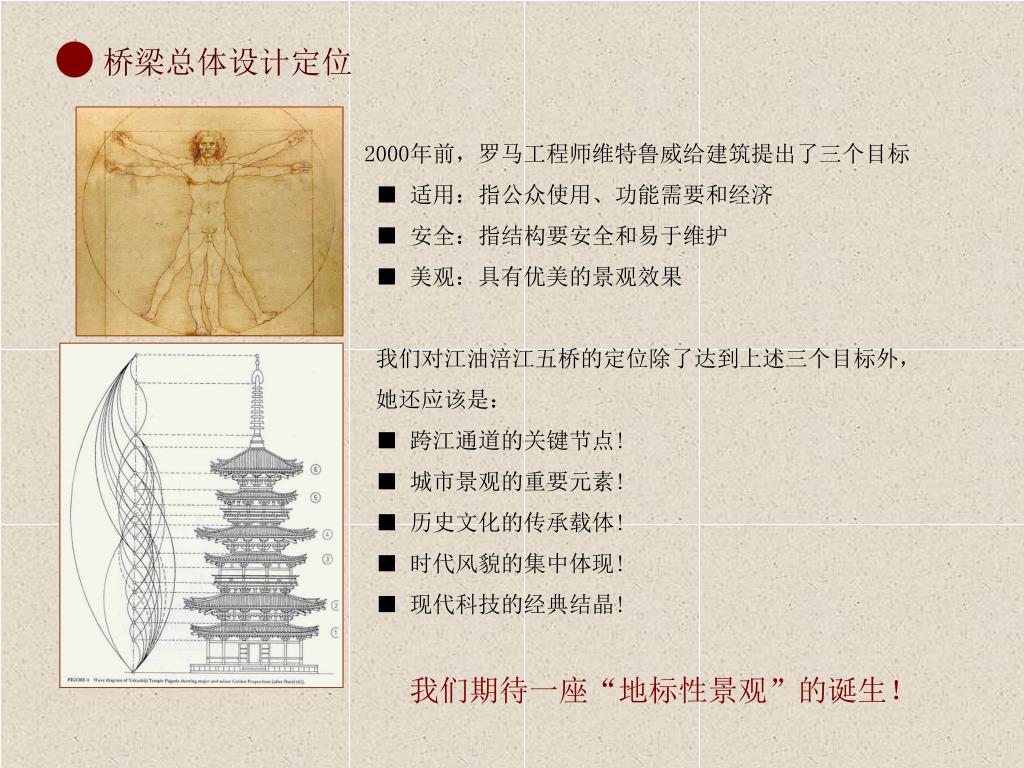

桥梁总体设计定位

2000年前,罗马工程师维特鲁威给建筑提出了三个目标

■ 适用:指公众使用、功能需要和经济

■ 安全:指结构要安全和易于维护

■ 美观:具有优美的景观效果

我们对江油涪江五桥的定位除了达到上述三个目标外,

她还应该是:

■ 跨江通道的关键节点!

■ 城市景观的重要元素!

■ 历史文化的传承载体!

■ 时代风貌的集中体现!

■ 现代科技的经典结晶!

我们期待一座“地标性景观”的诞生!


3721275

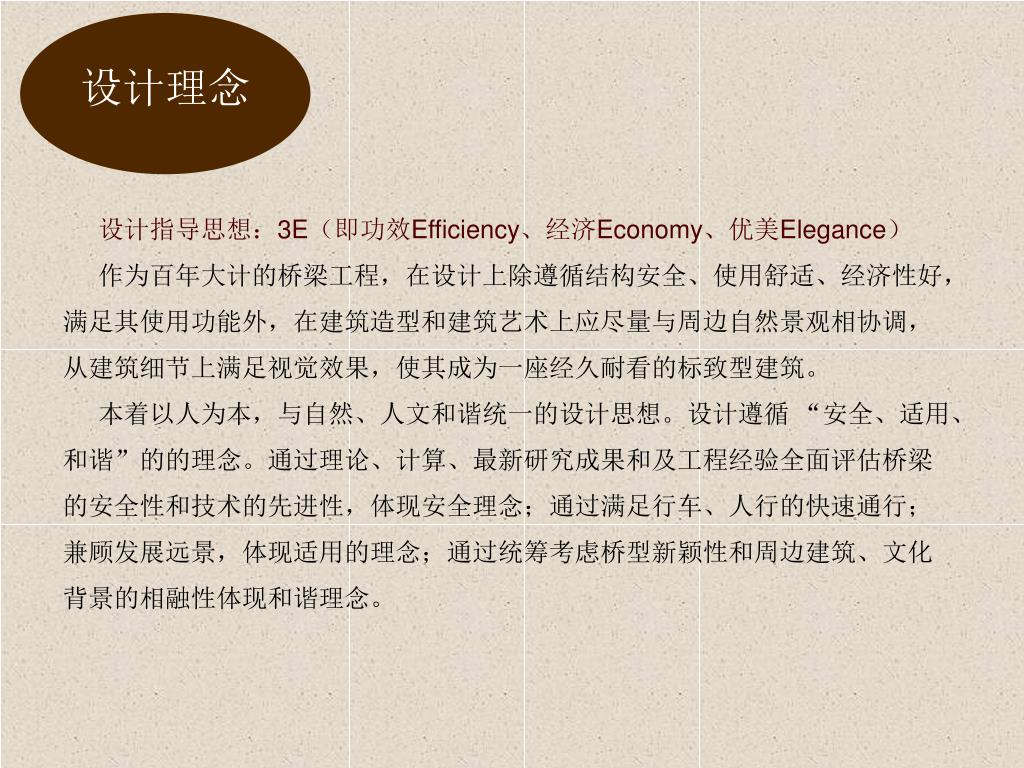

设计理念

设计指导思想:3E(即功效Efficiency、经济Economy、优美Elegance)

作为百年大计的桥梁工程,在设计上除遵循结构安全、使用舒适、经济性好,满足其使用功能外,在建筑造型和建筑艺术上应尽量与周边自然景观相协调,从建筑细节上满足视觉效果,使其成为一座经久耐看的标致型建筑。

本着以人为本,与自然、人文和谐统一的设计思想。设计遵循 “安全、适用、和谐”的的理念。通过理论、计算、最新研究成果和及工程经验全面评估桥梁的安全性和技术的先进性,体现安全理念;通过满足行车、人行的快速通行;兼顾发展远景,体现适用的理念;通过统筹考虑桥型新颖性和周边建筑、文化背景的相融性体现和谐理念。


3721275

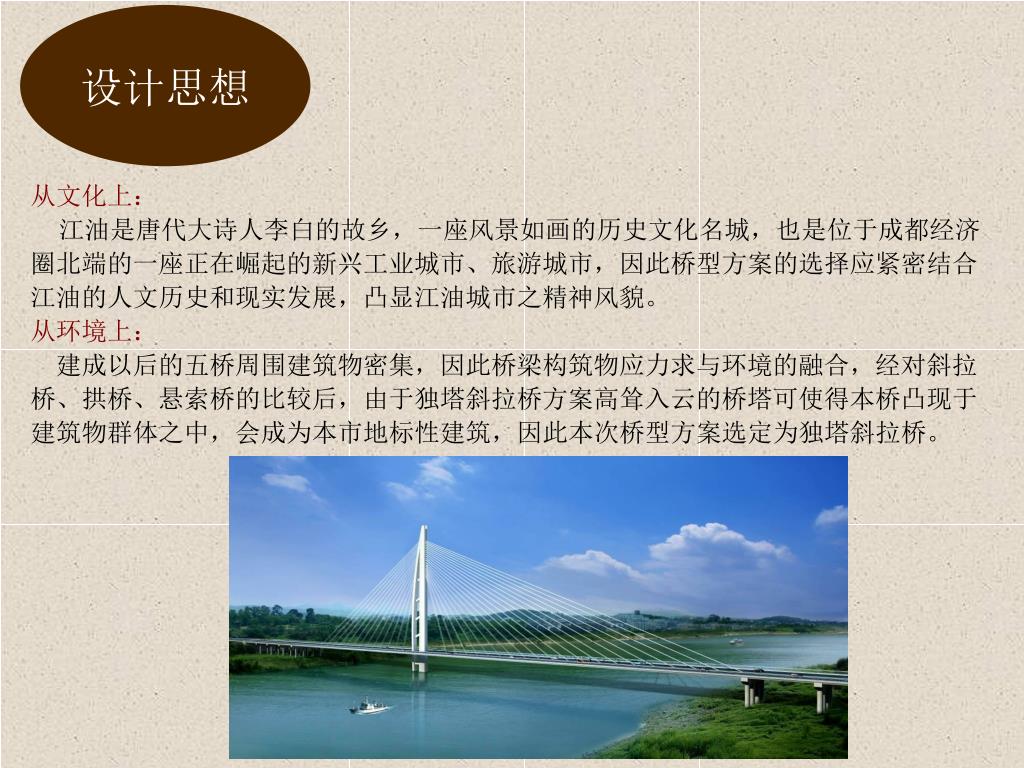

设计思想

从文化上:

江油是唐代大诗人李白的故乡,一座风景如画的历史文化名城,也是位于成都经济圈北端的一座正在崛起的新兴工业城市、旅游城市,因此桥型方案的选择应紧密结合江油的人文历史和现实发展,凸显江油城市之精神风貌。

从环境上:

建成以后的五桥周围建筑物密集,因此桥梁构筑物应力求与环境的融合,经对斜拉桥、拱桥、悬索桥的比较后,由于独塔斜拉桥方案高耸入云的桥塔可使得本桥凸现于建筑物群体之中,会成为本市地标性建筑,因此本次桥型方案选定为独塔斜拉桥。


3721275

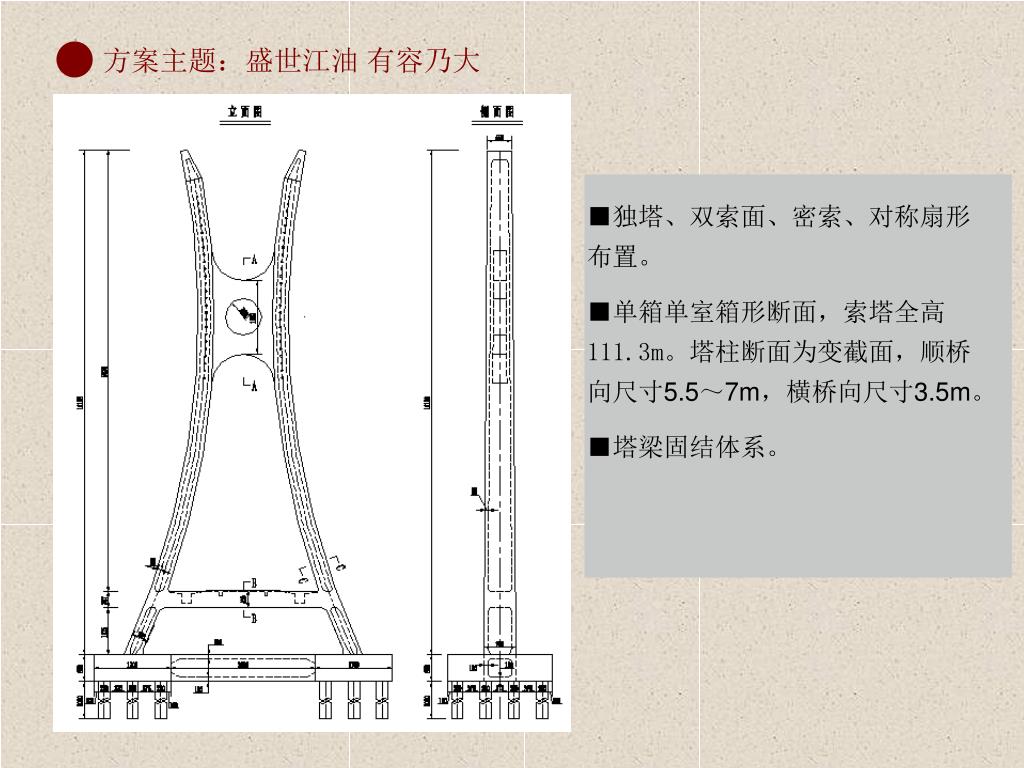

方案主题:盛世江油 有容乃大

■独塔、双索面、密索、对称扇形布置。

■单箱单室箱形断面,索塔全高111.3m。塔柱断面为变截面,顺桥向尺寸5.5~7m,横桥向尺寸3.5m。

■塔梁固结体系。


3721275

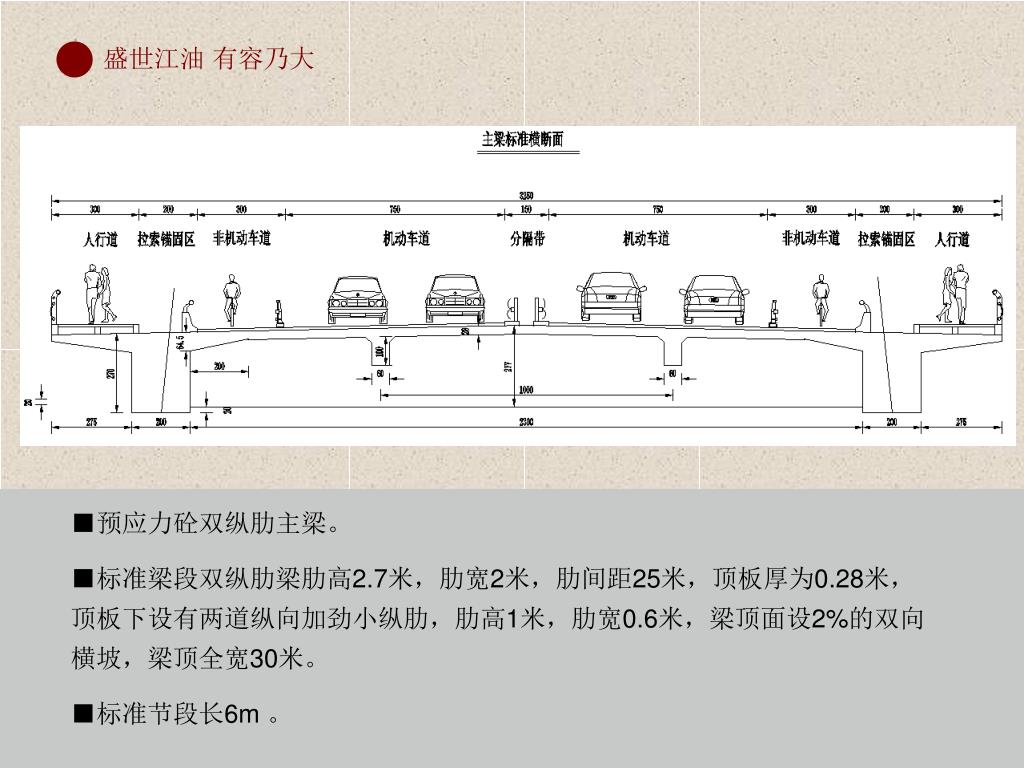

盛世江油 有容乃大

■预应力砼双纵肋主梁。

■标准梁段双纵肋梁肋高2.7米,肋宽2米,肋间距25米,顶板厚为0.28米,顶板下设有两道纵向加劲小纵肋,肋高1米,肋宽0.6米,梁顶面设2%的双向横坡,梁顶全宽30米。

■标准节段长6m 。


3721275

盛世江油 有容乃大

理念:和谐包容

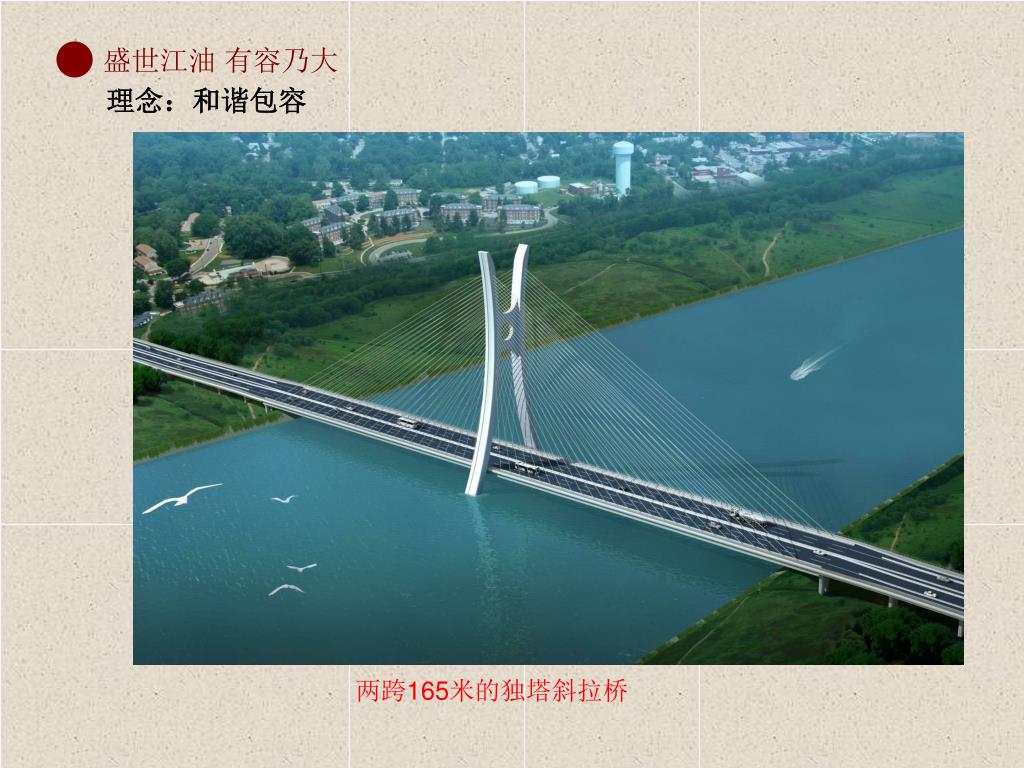

两跨165米的独塔斜拉桥


3721275

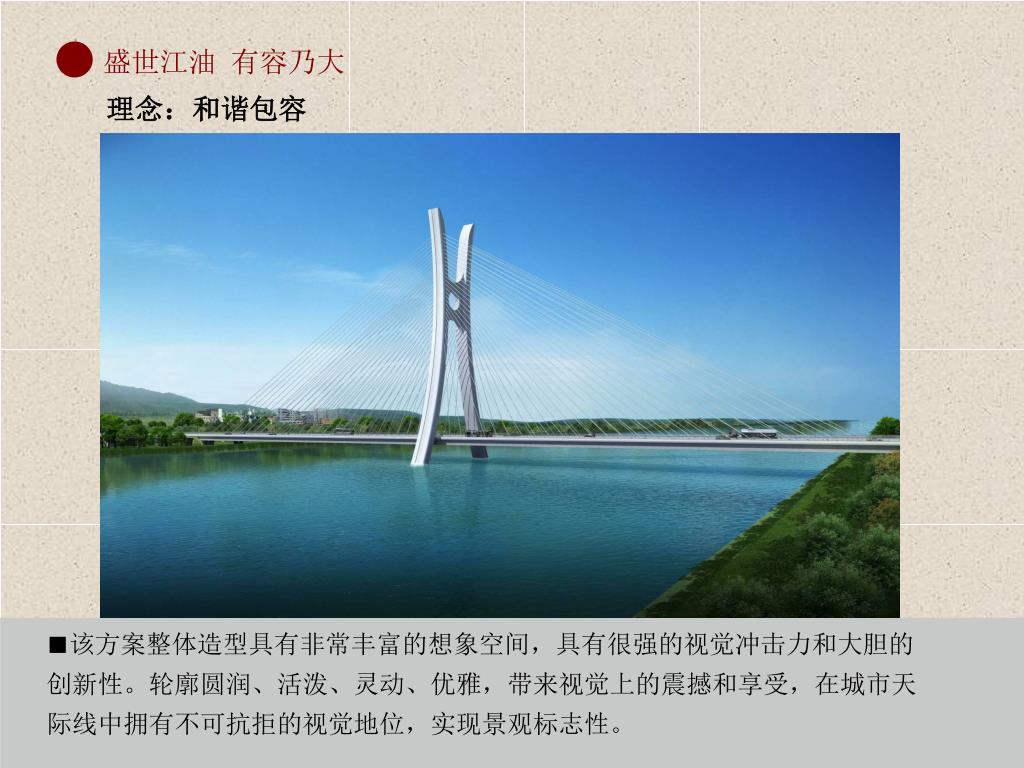

盛世江油 有容乃大

理念:和谐包容

■该方案整体造型具有非常丰富的想象空间,具有很强的视觉冲击力和大胆的创新性。轮廓圆润、活泼、灵动、优雅,带来视觉上的震撼和享受,在城市天际线中拥有不可抗拒的视觉地位,实现景观标志性。


3721275

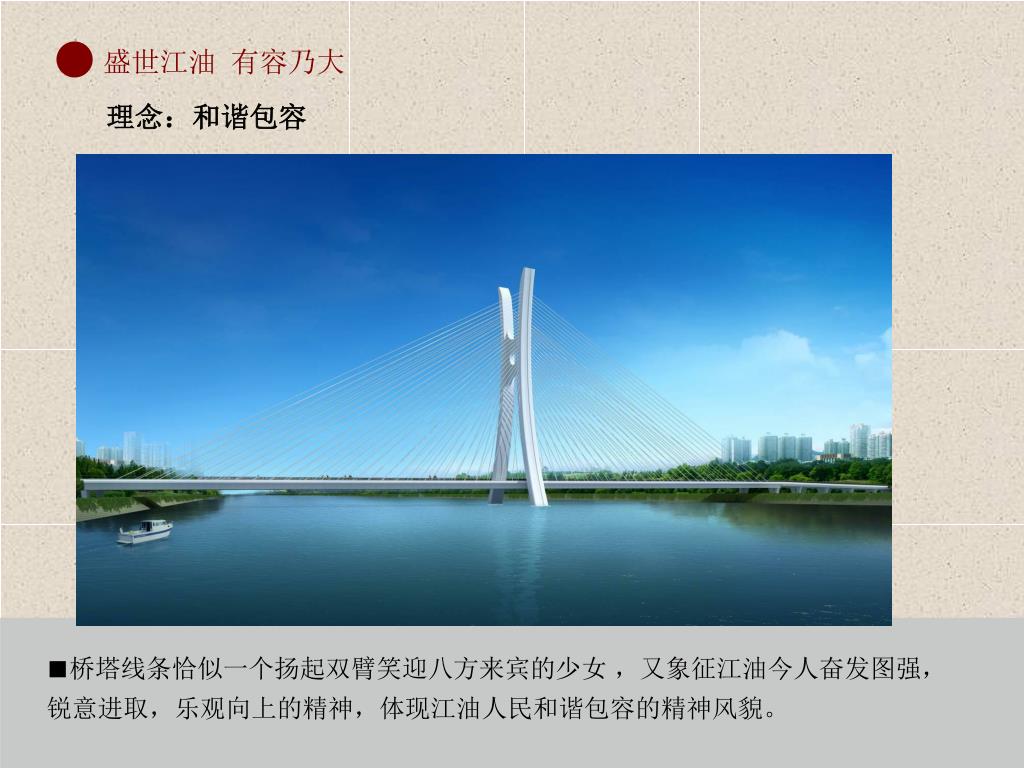

盛世江油 有容乃大

理念:和谐包容

■桥塔线条恰似一个扬起双臂笑迎八方来宾的少女 ,又象征江油今人奋发图强,锐意进取,乐观向上的精神,体现江油人民和谐包容的精神风貌。


3721275

盛世江油 有容乃大

理念:和谐包容

■夜色中的桥,雄伟挺拔,与大自然浑然一体。
