Presentation Transcript


U disk sd card

音箱U-disk/SD card多媒体播放模块功能介绍

深圳市开拓电子有限公司

Shenzhen Develop Electron.Co.,Ltd

地址:深圳市宝安三十七区新乐四街四号

业务联系: (0)13713982989 游生

(0)13760442791 王生

技术咨询: (0)13723719028 詹工

E-mali:[email protected]


U disk sd card

模块简介

  • KT705模块是深圳市开拓电子有限公司设计的一系列高性能、高集成度,多功能的MP3单芯片音频解码板。可以用来设计可播放U盘或SD/MMC卡上的MP3格式的音乐芯片音响系统,可以广泛应用于家庭组合音响、汽车音响和电脑多媒体音响、专业有源音响,IPOD音响,画壁音响,按摩;休闲椅音响。该芯片由于集成度高、采用单颗芯片替代了目前市场上多颗芯片的设计方案,使系统设计大幅简化、元器件成本降低、可靠性提高,从而使整个音响系统的性价比得到显著提升。本芯片带有LED/LCD显示、红外遥控功能。是一款专业化的音频解码芯片!


Kt705 kt705

看完了模块的介绍,下面到我们的主角出场了.下面为大家带来是本厂自主开发的KT705!KT705主要由两部份组成

  • 1.KT705主板 2.U盘和SD卡输入板


U disk sd card

看完了基本的样貌,我们再来看一下它的一些主要功能:

  • 功能特点:

  • 1.单颗USB MP3解决方案(KT703为单U盘,KT705为U盘+SD/MMS卡)

  • 2.内含MCU、USB HOST 、SD/MMC Card reader 、        MP3DECODER、DAC

  • 3.支持USB DISK 、SD/MMC卡、兼容性、稳定性强.

  • 4.支持MP3 全部9种采样频率(8KHz to 48KHz)

  • 5.支持高码率 (32kbps to 320kbps,包含VBR)

  • 6.GPIO口多,对客户支持灵活。

  • 7.支持多种EQ音效模式

  • 8.支持软件在线升级(通过U盘)

  • 9.支持U盘、卡、硬盘中的文件管理

  • 10.全方位红外遥控功能


U disk sd card

再来欣赏一下我们的主机板:

KT705主机板图

单芯片设计,高效;稳定


U disk sd card

再来欣赏一下我们的主机板:

KT705主板图

各种接口一应俱全


U disk sd card

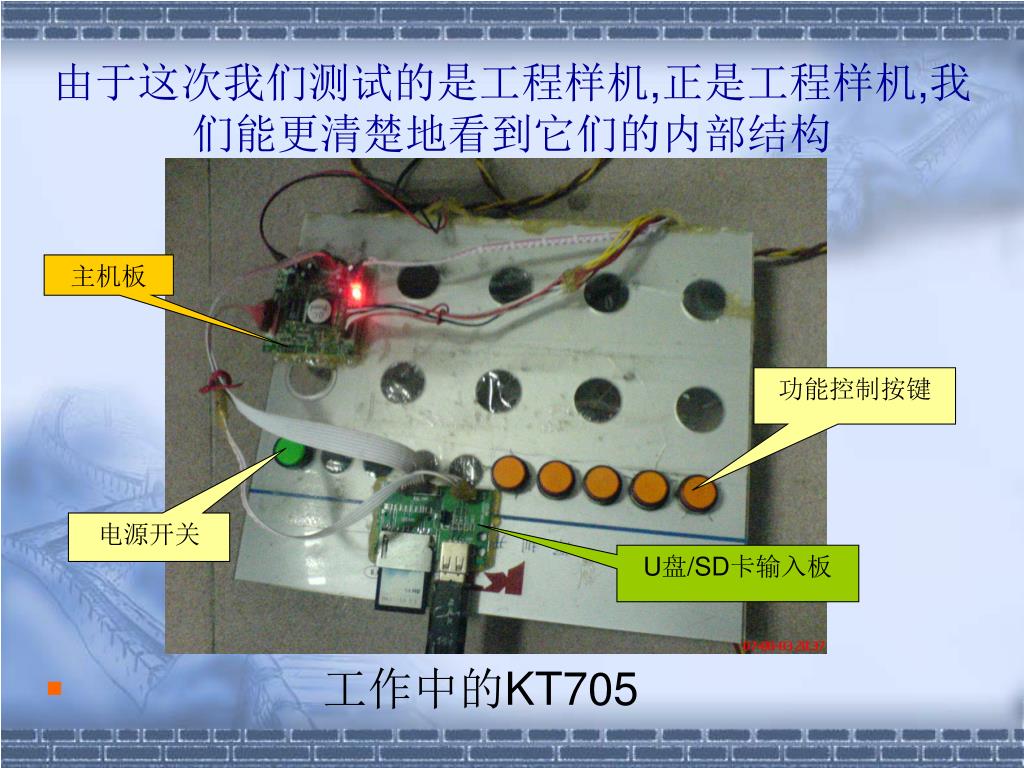

由于这次我们测试的是工程样机,正是工程样机,我 们能更清楚地看到它们的内部结构

  • 工作中的KT705

主机板

功能控制按键

电源开关

U盘/SD卡输入板


Kt705

工作中的KT705

K1

K2

K3

K4

K5


U disk sd card

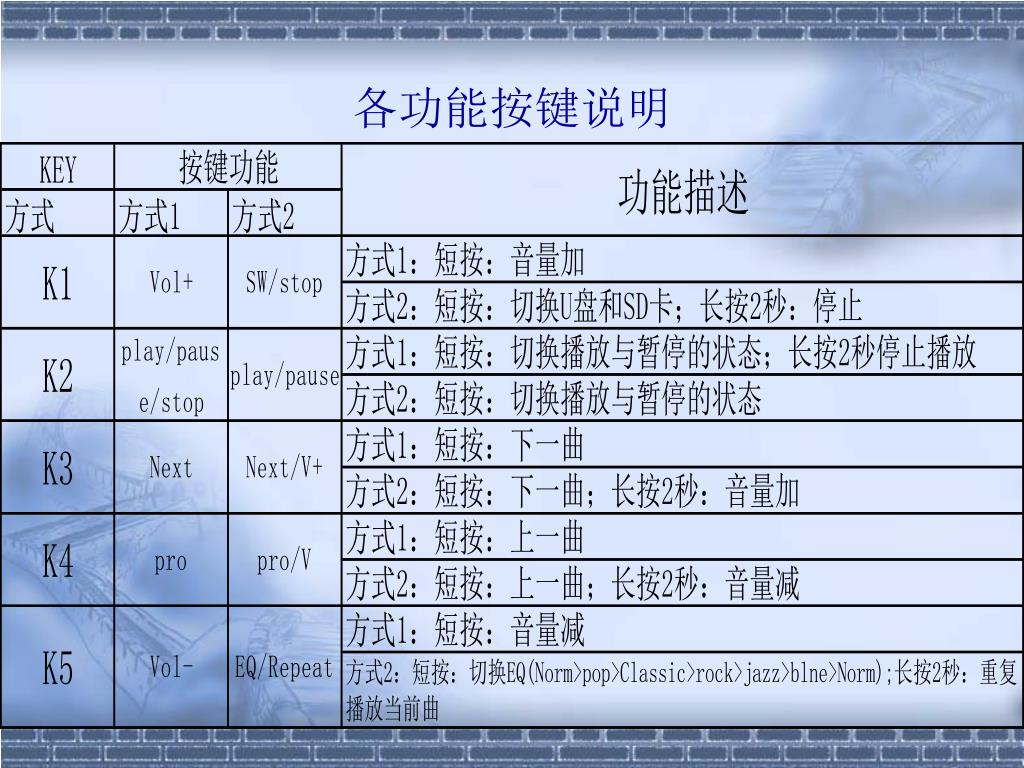

各功能按键说明


Kt7051

工作中的KT705

状态指示灯


U disk sd card

指示灯说明如下:


Kt7052

工作中的KT705


U disk sd card

面板设计图一

面板计图二

客户案例


U disk sd card

总结

  • 主板加在音箱里面,使音箱可以直接播放U-disk &SD card里面的MP3歌曲;原有功能不改变增加播放器的功能,使传统的音箱变成了媒体播放器,使IT人士手中闲置的U-disk SD card又有发挥作用的地方.主板与按键板、SD card socket板、USB prot板、IR接收头相对独立,便于接口放置于面板;KT705主板单面放置原件,便于SMT和定位;易于上线生产,缩短新产品上市时间!


U disk sd card

写在最后

全体电子开发部的同仁欢迎您致电咨询,合作!相信有您的支持,我们会做得更好,未来我们将在这个基础上作出改进,使其支持影、音播放!互赢互利是我们的发展方向,期待您的支持与参与;开拓与您携手共创辉煌!

深圳市开拓电子有限公司开发部


U disk sd card

谢谢观赏

静候您的佳音,真诚期待你的合作!

赶快来电咨询
