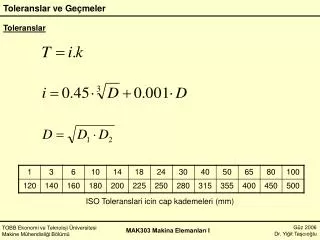

  1. Toleranslar ISO Toleranslari icin cap kademeleri (mm) TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

  2. Kalite kademe katsayilari TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

  3. Tolerans Bölgesi (Tolerance zone) Toleransların büyüklüğünü ve sınırlarını gösteren bölgedir. Deliklerde büyük (A, B, C,..., Z), millerde küçük harflerle (a, b, c,..., z) gösterilir. Sıfır Çizgisi Grafik gösterme şeklinde nominal boyutu ifade eden bir referans çizgisidir. Deliklerde H bölgesinin alt sınırını, millerde h bölgesinin üst sınırını teşkil eder. Buna göre... Delikler için: A – H tolerans bölgesi sıfır çizgisinin üzerinde. J & JS sıfır çizgisi tolerans bölgesi içerisinde. K – ZC tolerans bölgesi sıfır çizgisinin altında. Miller için: a – h tolerans bölgesi sıfır çizgisinin altında. j & js sıfır çizgisi tolerans bölgesi içerisinde. k – zc tolerans bölgesi sıfır çizgisinin üzerinde. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

  4. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

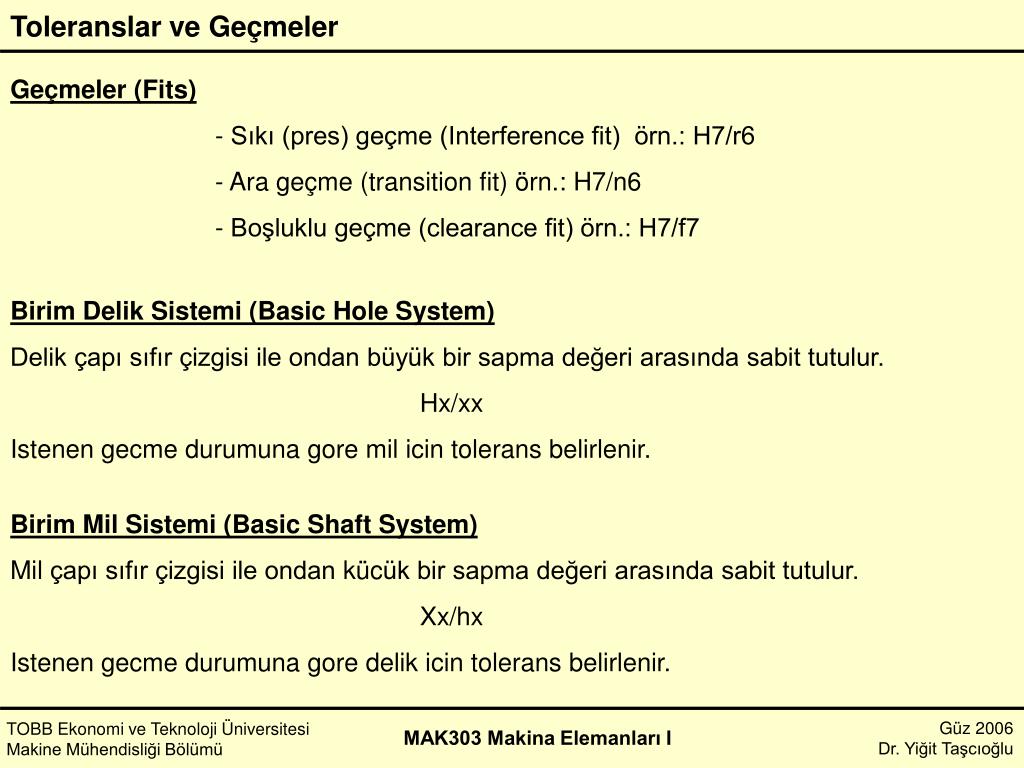

  5. Geçmeler (Fits) - Sıkı (pres) geçme (Interference fit) örn.: H7/r6 - Ara geçme (transition fit) örn.: H7/n6 - Boşluklu geçme (clearance fit) örn.: H7/f7 Birim Delik Sistemi (Basic Hole System) Delik çapı sıfır çizgisi ile ondan büyük bir sapma değeri arasında sabit tutulur. Hx/xx Istenen gecme durumuna gore mil icin tolerans belirlenir. Birim Mil Sistemi (Basic Shaft System) Mil çapı sıfır çizgisi ile ondan kücük bir sapma değeri arasında sabit tutulur. Xx/hx Istenen gecme durumuna gore delik icin tolerans belirlenir. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

  6. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

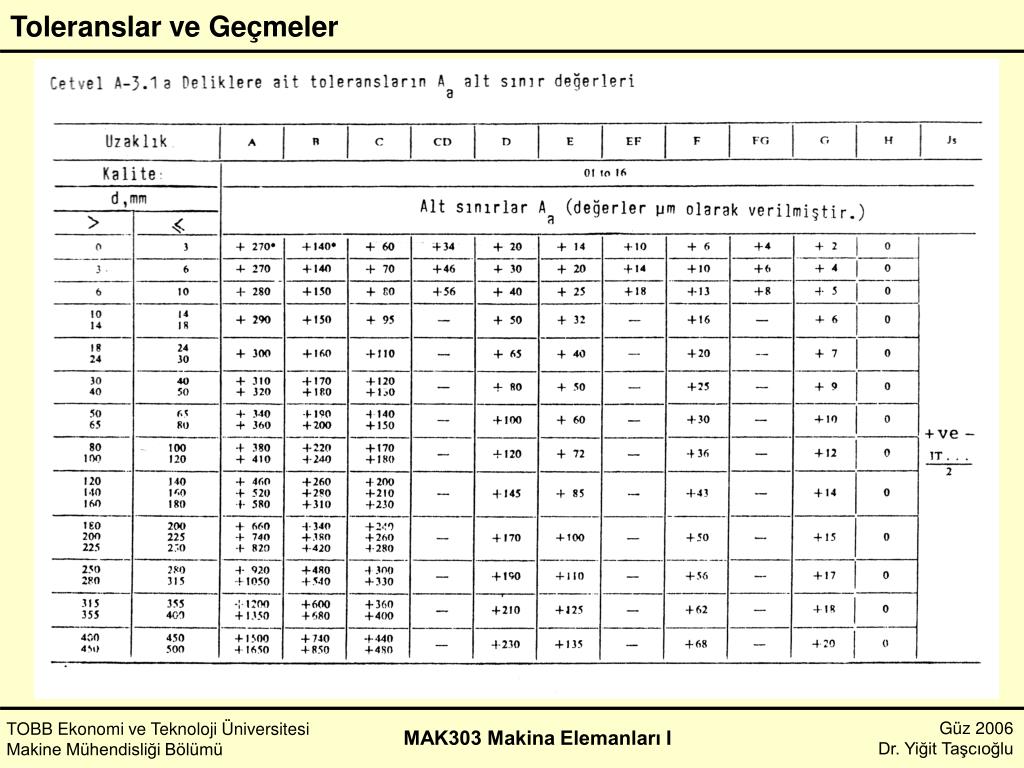

  7. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

  8. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

  9. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

  10. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü

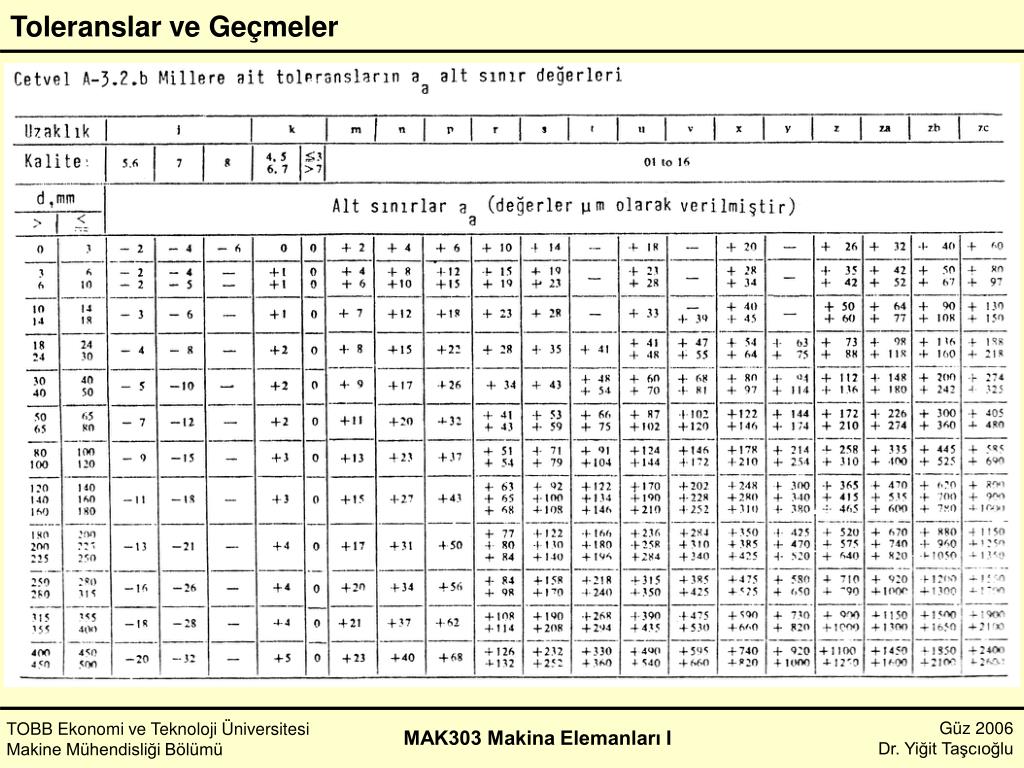

  11. TOBB Ekonomi ve Teknoloji Üniversitesi Makine Mühendisliği Bölümü
