  1. 條碼系列： 商品條碼編印與資料登錄 GS1 Taiwan

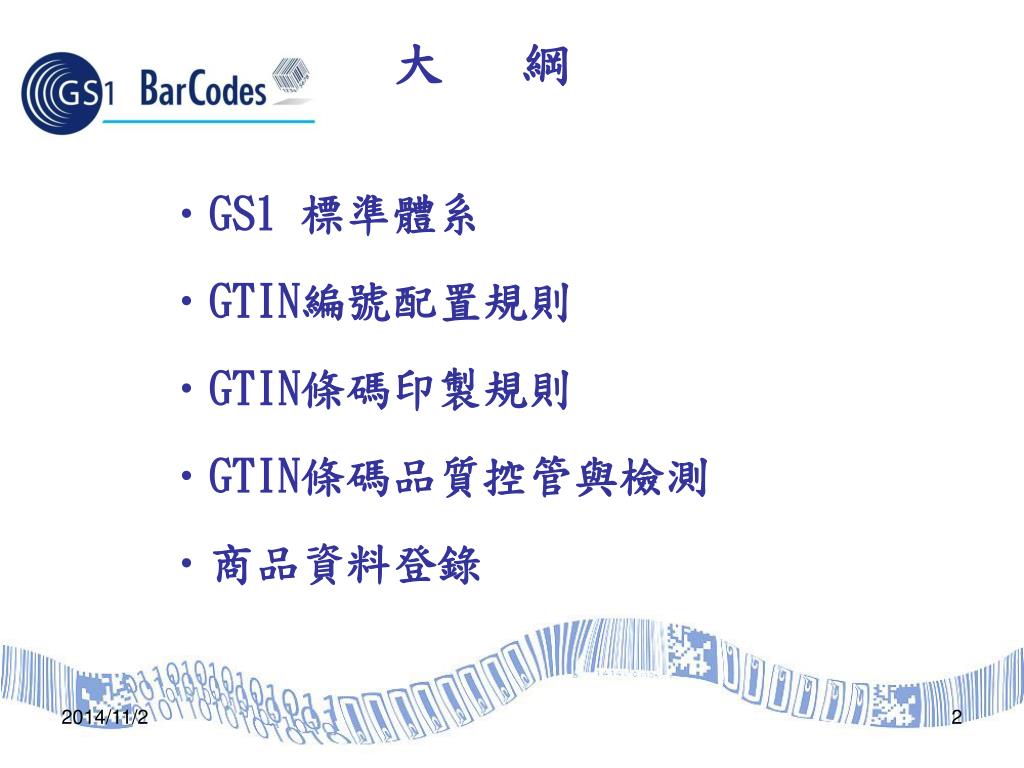

  2. 大 綱 • GS1 標準體系 • GTIN編號配置規則 • GTIN條碼印製規則 • GTIN條碼品質控管與檢測 • 商品資料登錄

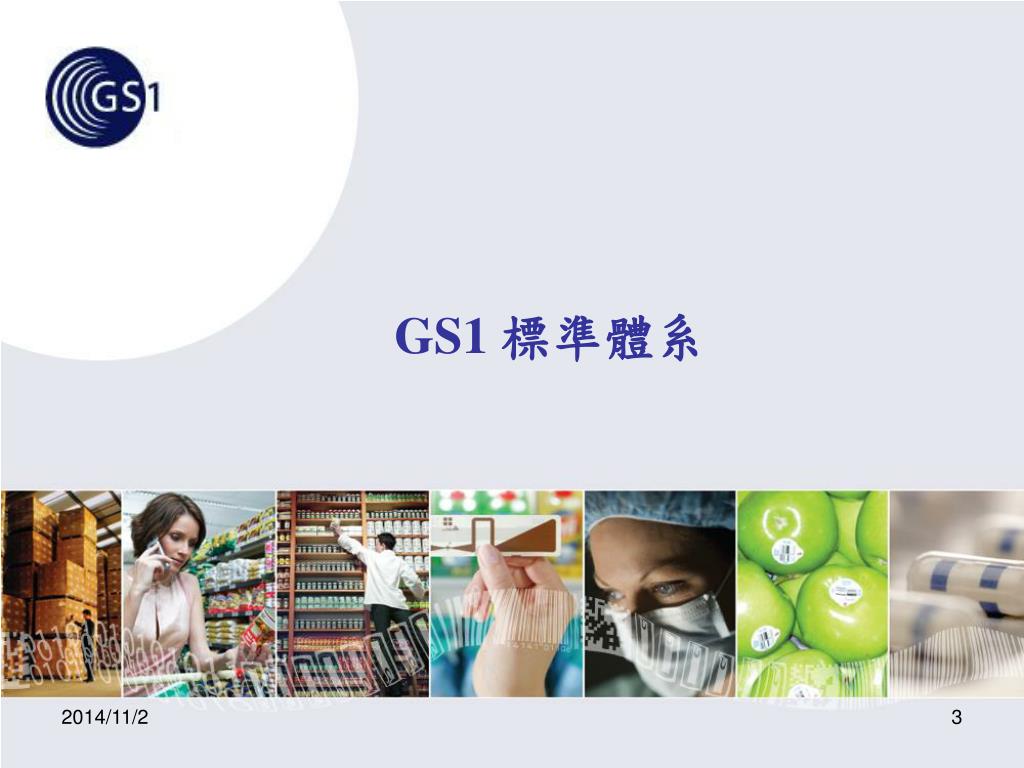

  3. GS1 標準體系

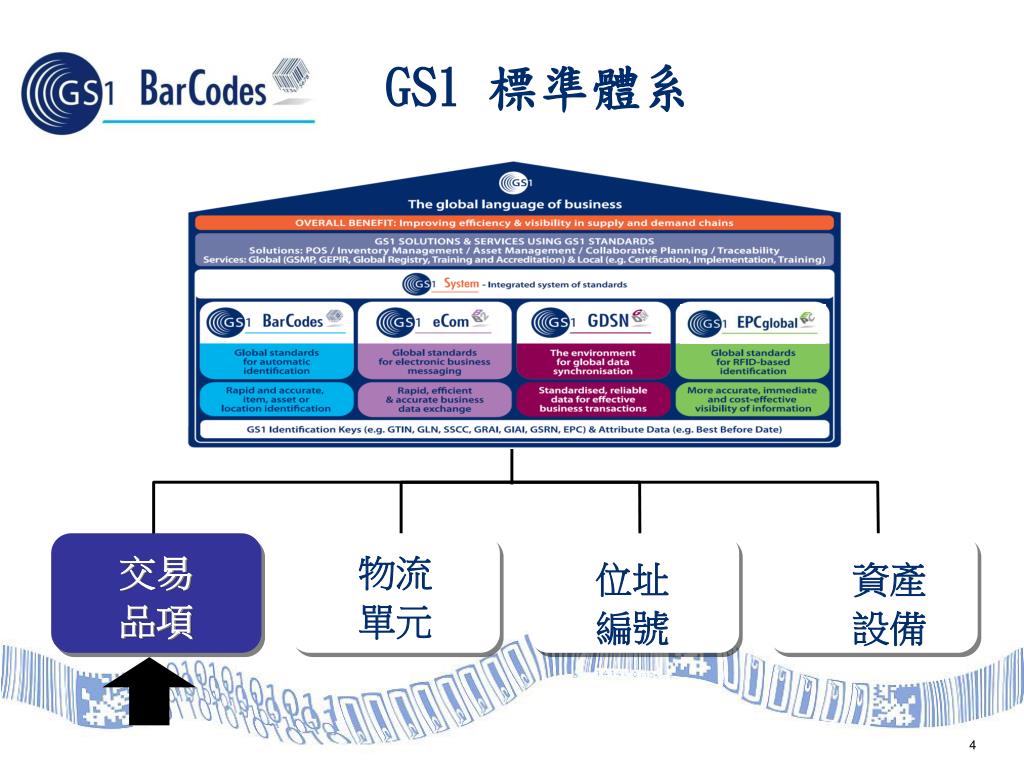

  4. GS1 標準體系 交易 品項 物流 單元 位址 編號 資產 設備 4

  5. 交易品項 交易 品項 交易品項 識別 限制配送品項 識別 固定 規格 變動 規格 固定 規格 變動 規格 5

  6. GTIN編號配置規則 2014/11/2 6

  7. 號碼配置&條碼製作流程

  8. 何謂GTIN • GTIN：Global Trade Item Number ，全球性交易商品號碼 • 它是GS1 ID Key之ㄧ，指的是交易商品或服務項目之代碼；於供應鏈任何時點，如定價、下單、開列帳單或送貨單等做為辨識產品或服務項目之用。 • 在配置或設定GTIN時須確保其唯一性不重複。

  9. GTIN編號位數 編號類別 指示碼+GS1公司前置碼+商品代碼+檢核碼 T10 T1 T2 T3 T4 T5 T6 T7 T8 T9 T11 T12 T13 T14 GTIN-14 N14 N1 N2 N3 N4 N5 N6 N7 N8 N9 N10 N11 N12 N13 N13 GTIN-13 0 N1 N2 N3 N4 N5 N6 N7 N8 N9 N10 N11 N12 GTIN-12 0 0 N1 N2 N3 N4 N5 N6 N7 N8 N9 N10 N11 N12 GTIN-8 0 0 0 0 0 0 N1 N2 N3 N4 N5 N6 N7 N8

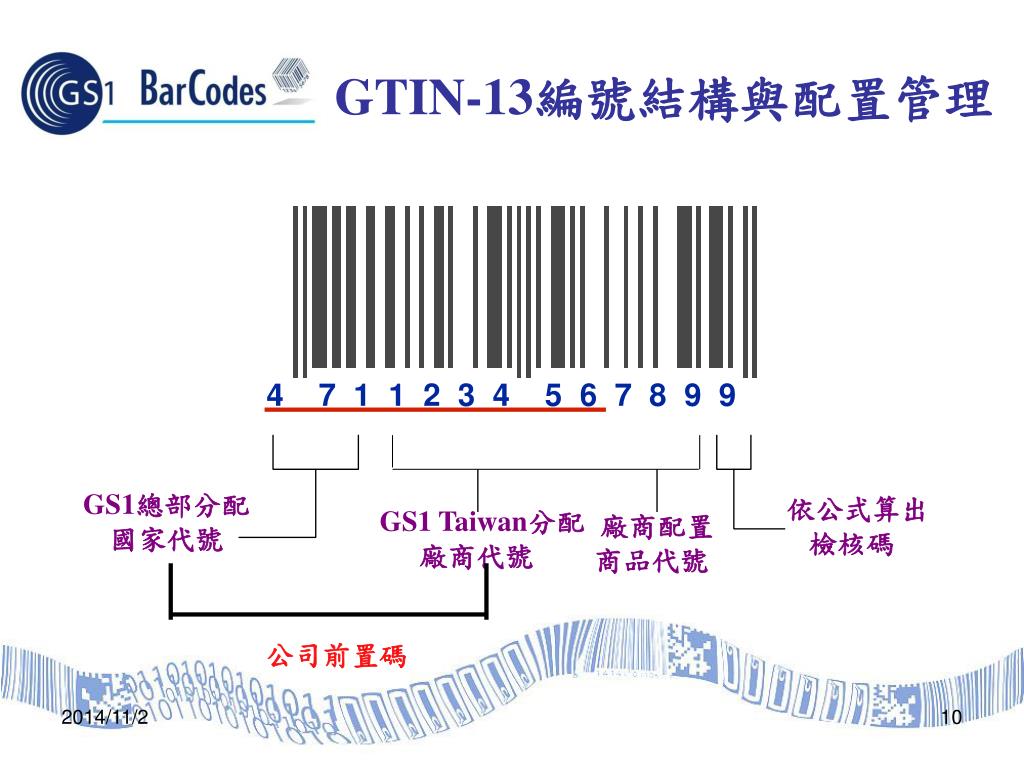

  10. 4 7 1 1 2 3 4 5 6 7 8 9 9 GTIN-13編號結構與配置管理 依公式算出 檢核碼 GS1總部分配 國家代號 GS1 Taiwan分配 廠商代號 廠商配置 商品代號 公司前置碼 2014/11/2 10

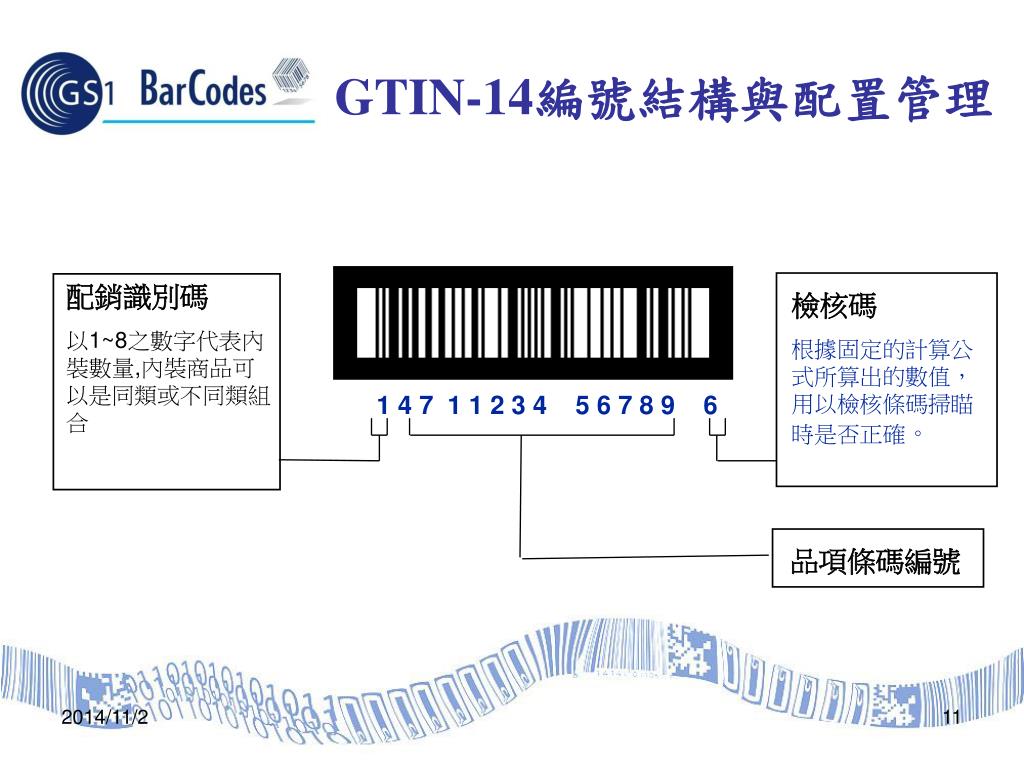

  11. GTIN-14編號結構與配置管理 配銷識別碼 以1~8之數字代表內裝數量,內裝商品可以是同類或不同類組合 檢核碼 根據固定的計算公式所算出的數值，用以檢核條碼掃瞄時是否正確。 1 4 7 1 1 2 3 4 5 6 7 8 9 6 品項條碼編號 2014/11/2 11

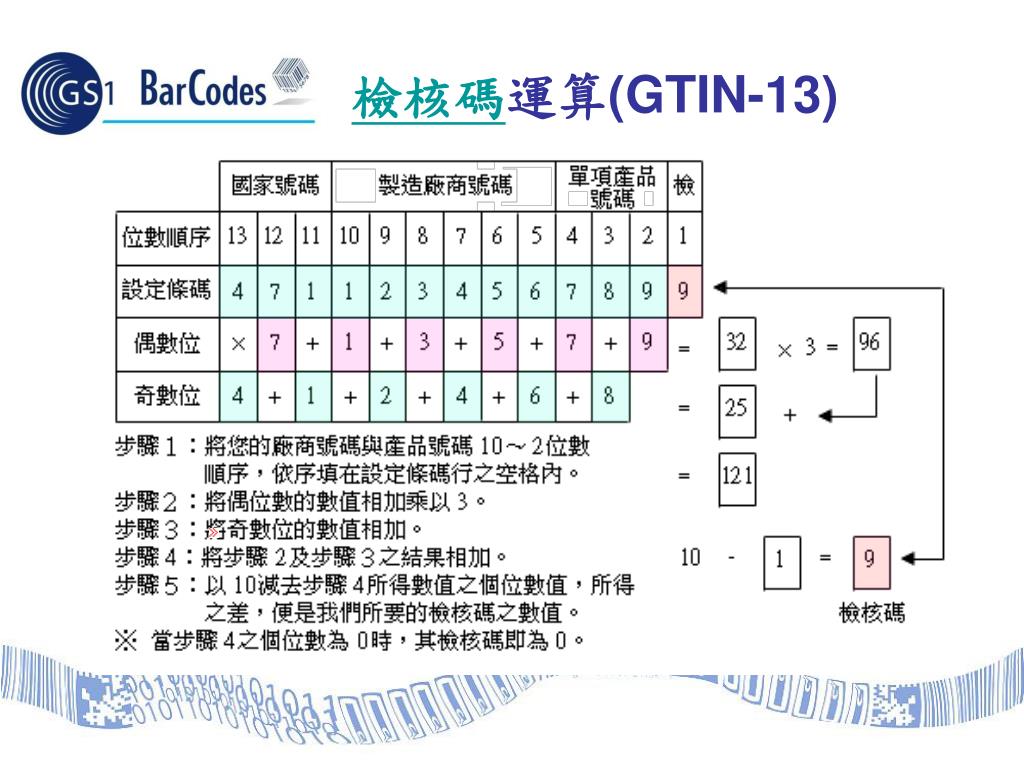

  12. 檢核碼運算(GTIN-13) 計算公式

  13. 1 產品 = 1 GTIN KODABAR 13

  14. KODABAR 1個GTIN對應1項產品

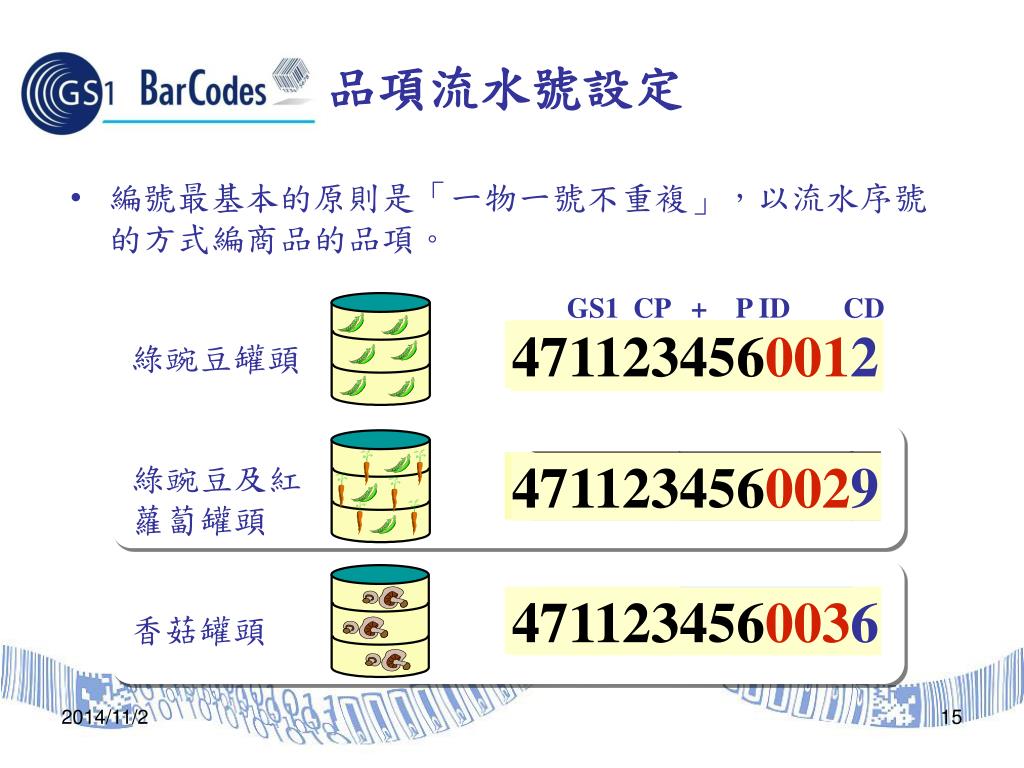

  15. GS1 CP + P ID CD 4711234560012 綠豌豆罐頭 綠豌豆及紅蘿蔔罐頭 4711234560029 4711234560036 香菇罐頭 品項流水號設定 • 編號最基本的原則是「一物一號不重複」，以流水序號的方式編商品的品項。

  16. 採用連續性號碼配置 4 x 100 471123400 0013 5 x 125 471123400 0020 6 x 175 4711234000037 7 x 175 4711234000044 Screwdriver plastic handle 6 - 7 4711234000051 8 - 9 4711234000068 10 - 11 4711234000075 14 - 15 4711234000082 16 - 17 4711234000099 Flat key stainless steel Screwdriver wood handle 8 x 300 4711234000105 16

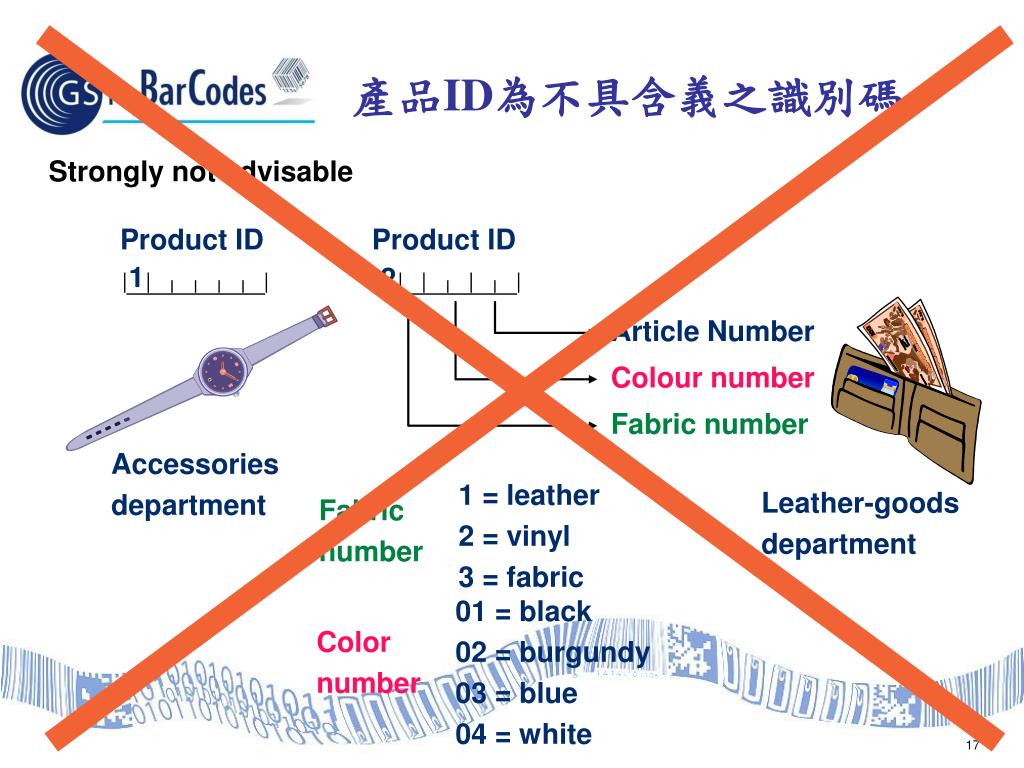

  17. 產品ID為不具含義之識別碼 Strongly not advisable Product ID Product ID 1 2 Article Number Colour number Fabric number Accessories department 1 = leather 2 = vinyl 3 = fabric Leather-goods department Fabric number 01 = black 02 = burgundy 03 = blue 04 = white Color number 17

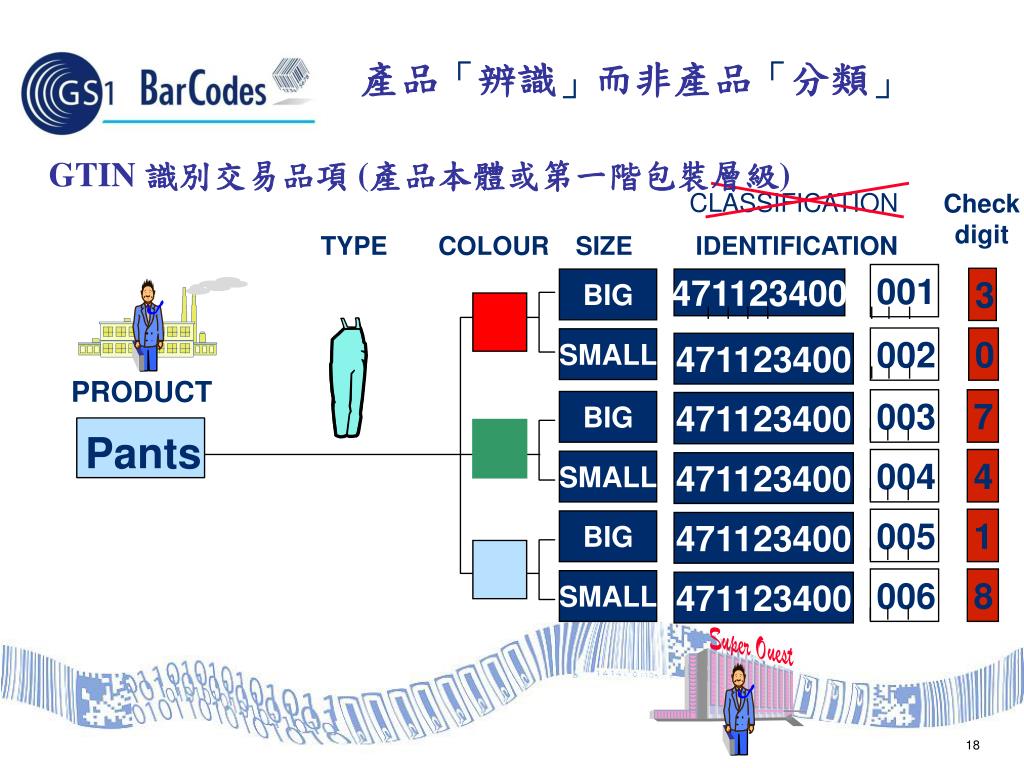

  18. 產品「辨識」而非產品「分類」 GTIN 識別交易品項 (產品本體或第一階包裝層級) Checkdigit CLASSIFICATION TYPE COLOUR SIZE IDENTIFICATION 001 3 BIG 471123400 002 0 SMALL 471123400 PRODUCT 003 7 BIG 471123400 Pants 004 4 SMALL 471123400 005 1 BIG 471123400 006 8 SMALL 471123400 18

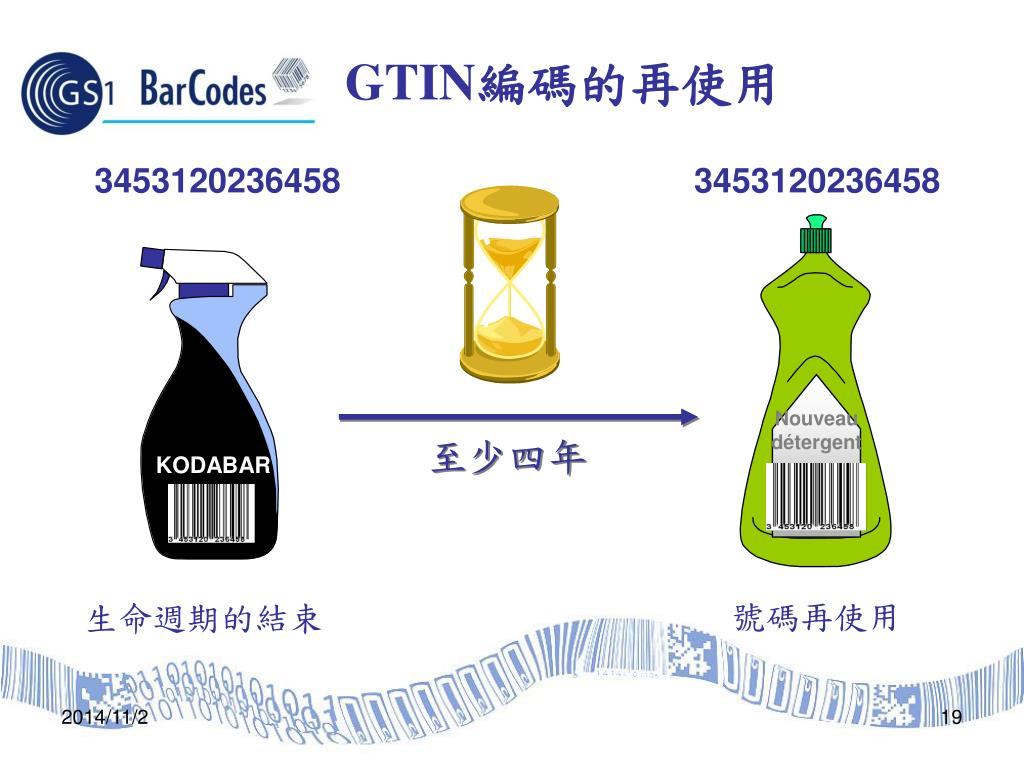

  19. GTIN編碼的再使用 3453120236458 3453120236458 Nouveau détergent 至少四年 KODABAR 號碼再使用 生命週期的結束

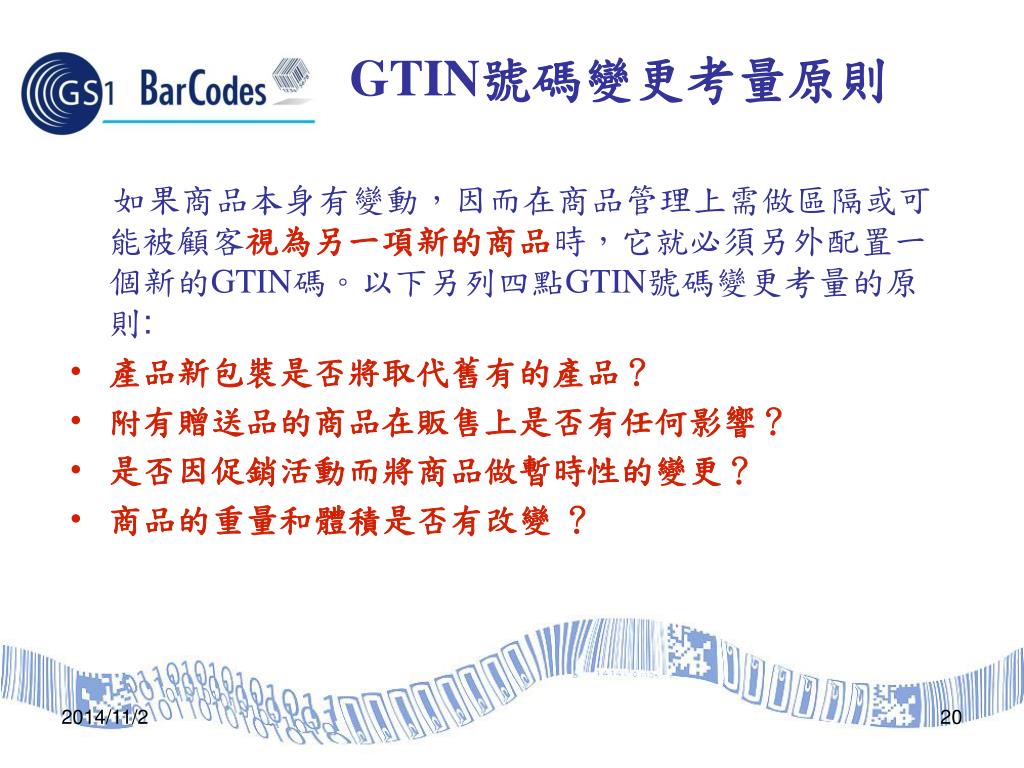

  20. GTIN號碼變更考量原則 • 如果商品本身有變動，因而在商品管理上需做區隔或可能被顧客視為另一項新的商品時，它就必須另外配置一個新的GTIN碼。以下另列四點GTIN號碼變更考量的原則: • 產品新包裝是否將取代舊有的產品？ • 附有贈送品的商品在販售上是否有任何影響？ • 是否因促銷活動而將商品做暫時性的變更？ • 商品的重量和體積是否有改變？

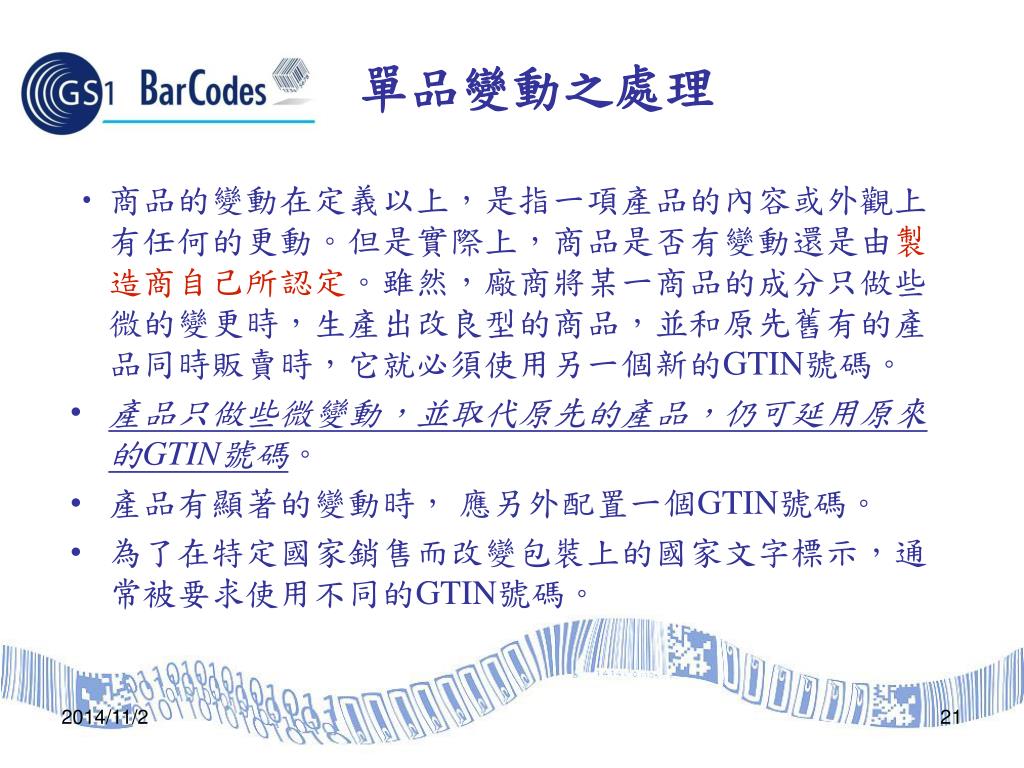

  21. 單品變動之處理 • 商品的變動在定義以上，是指一項產品的內容或外觀上有任何的更動。但是實際上，商品是否有變動還是由製造商自己所認定。雖然，廠商將某一商品的成分只做些微的變更時，生產出改良型的商品，並和原先舊有的產品同時販賣時，它就必須使用另一個新的GTIN號碼。 • 產品只做些微變動，並取代原先的產品，仍可延用原來的GTIN號碼。 • 產品有顯著的變動時， 應另外配置一個GTIN號碼。 • 為了在特定國家銷售而改變包裝上的國家文字標示，通常被要求使用不同的GTIN號碼。

  22. 組合包裝商品之編碼 • 兩項商品以上的組合包裝型態，不論是同性質組合、或是異質性商品組合，只要它本身是件交易的銷售單位時，它就必須被配置一個新的GTIN。 • 如果促銷的商品在訂單、商品管理、和物流過程中，必須與原來非促銷品有所區分時， 就須為這些促銷品配置一個新的GTIN號碼 。例如：針對特定地區、特定期間、特定語文包裝的促銷商品， 須使用另一個新的號碼。 • 如果商品被裝置於禮盒包裝內，則它也必須重新配置一個新的GTIN 。

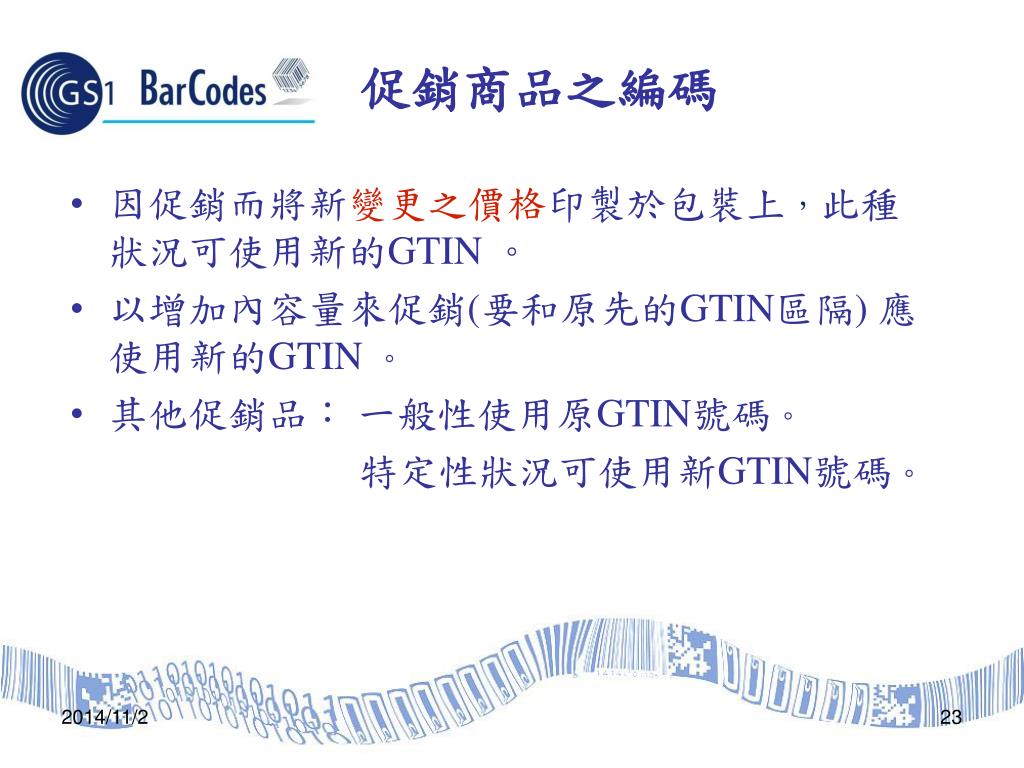

  23. 促銷商品之編碼 • 因促銷而將新變更之價格印製於包裝上，此種狀況可使用新的GTIN 。 • 以增加內容量來促銷(要和原先的GTIN區隔) 應使用新的GTIN 。 • 其他促銷品： 一般性使用原GTIN號碼。 • 特定性狀況可使用新GTIN號碼。

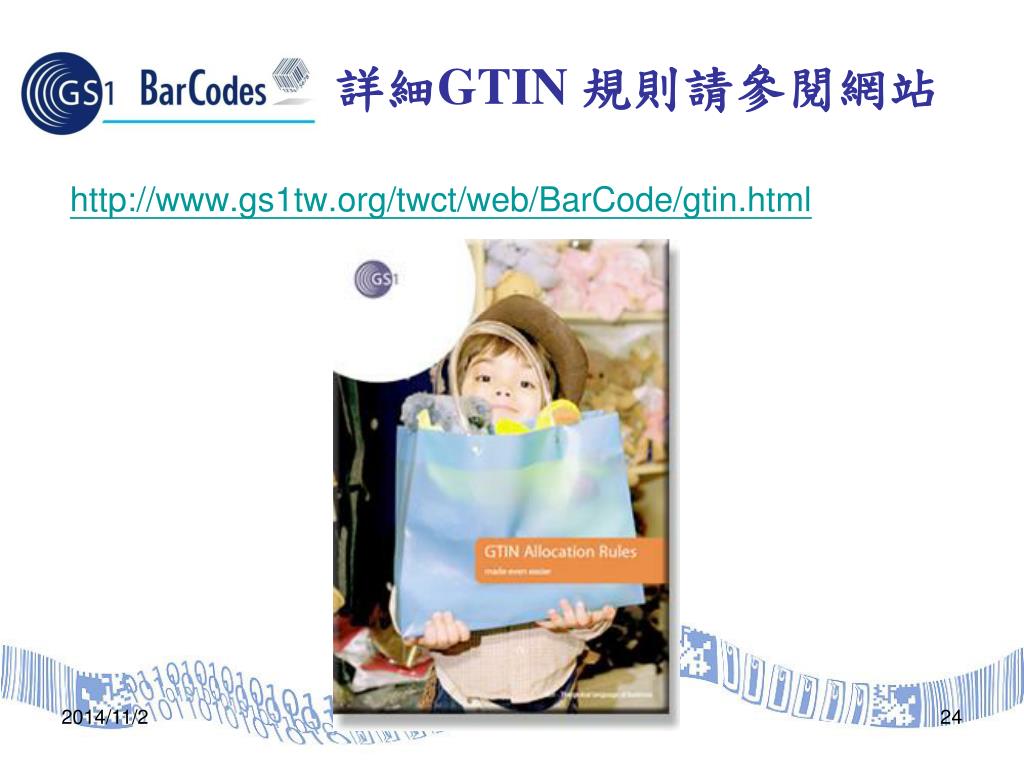

  24. 詳細GTIN 規則請參閱網站 • http://www.gs1tw.org/twct/web/BarCode/gtin.html

  25. GTIN條碼印製規則(大小，方向，位置，顏色，油墨)GTIN條碼印製規則(大小，方向，位置，顏色，油墨)

  26. GTIN編號之條碼家族 UPC-A EAN-13 ITF-14 GS1-128 DataBar Data Matrix • GS1的條碼符號皆為國際標準： • EAN/UPC符號是依循 ISO/IEC 15420 • ITF-14-- ISO/IEC16390 • GS1-128的符號結構符合ISO/IEC 15417 • GS1 DataBar的符號結構--ISO/IEC 24724 • Data Matrix 條碼的符號標準-- ISO/IEC 16022 2014/11/2 26

  27. GTIN編號之條碼家族 UPC-A EAN-13 ITF-14 GS1-128 Data Matrix DataBar • GS1的條碼符號皆為國際標準： • EAN/UPC符號是依循ISO/IEC 15420 • ITF-14-- ISO/IEC16390 • GS1-128的符號結構ISO/IEC 15417 • GS1 DataBar的符號結構符合--ISO/IEC 24724 • Data Matrix 條碼的符號標準-- ISO/IEC 16022 • GS1 QR Code是ISO/IEC18004 ( (21)ABCDEFG123456789 GS1 QR Code 2014/11/2 27 ( (01)04012345678901

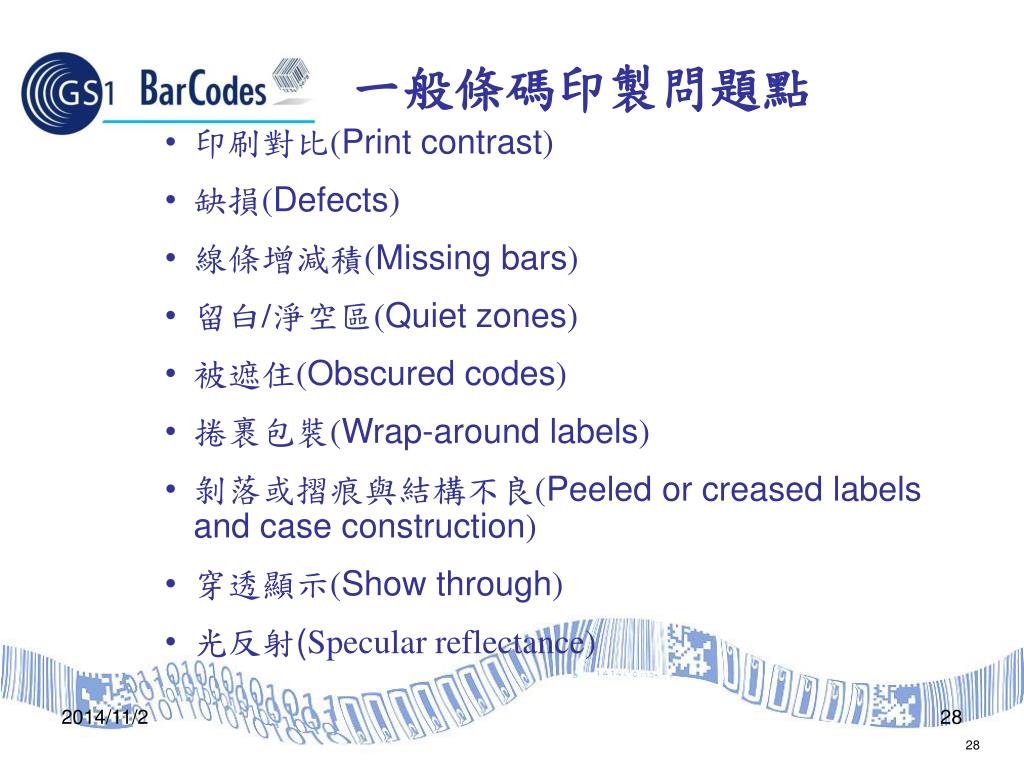

  28. 一般條碼印製問題點 • 印刷對比(Print contrast) • 缺損(Defects) • 線條增減積(Missing bars) • 留白/淨空區(Quiet zones) • 被遮住(Obscured codes) • 捲裹包裝(Wrap-around labels) • 剝落或摺痕與結構不良(Peeled or creased labels and case construction) • 穿透顯示(Show through) • 光反射(Specular reflectance) 2014/11/2 28 28

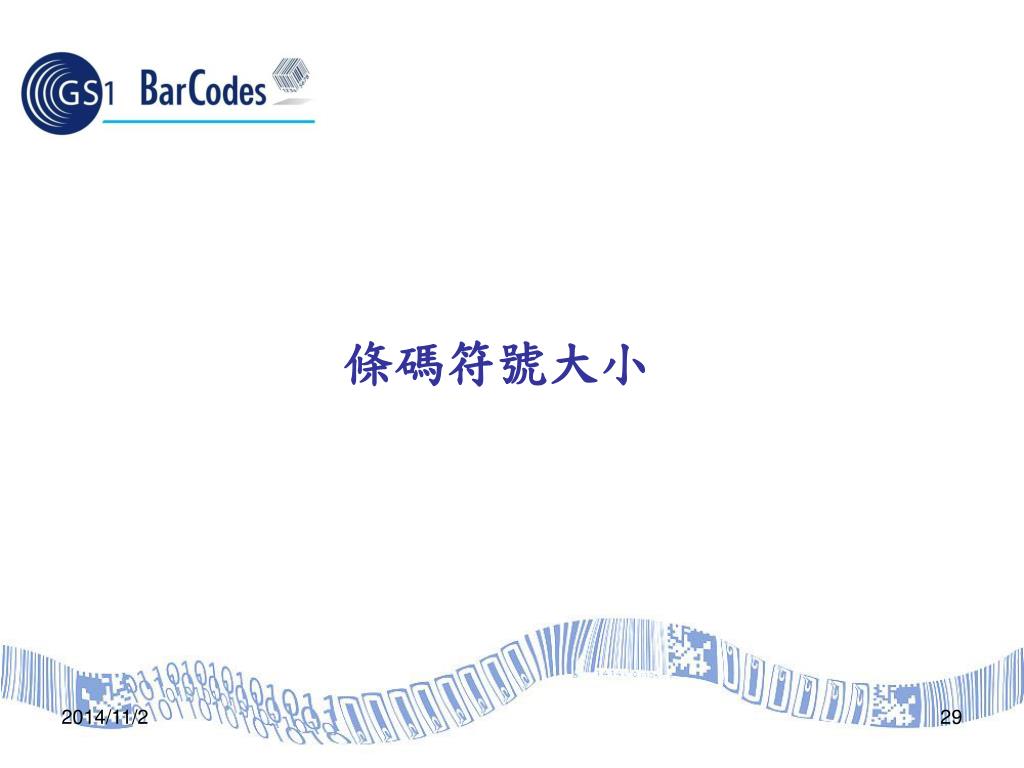

  29. 條碼符號大小 2014/11/2 29

  30. (高度) 2.0 45.70 1.8 41.13 1.6 36.56 1.4 31.99 1.2 27.42 1.0 22.85 0.8 18.28 4 7 1 1 2 3 4 5 6 7 8 9 9 單位：mm 29.83 37.29 44.75 52.21 59.66 67.12 74.58 (寬度) 條碼印製大小選擇 標準GTIN-13條碼倍率及尺寸 2014/11/2 30

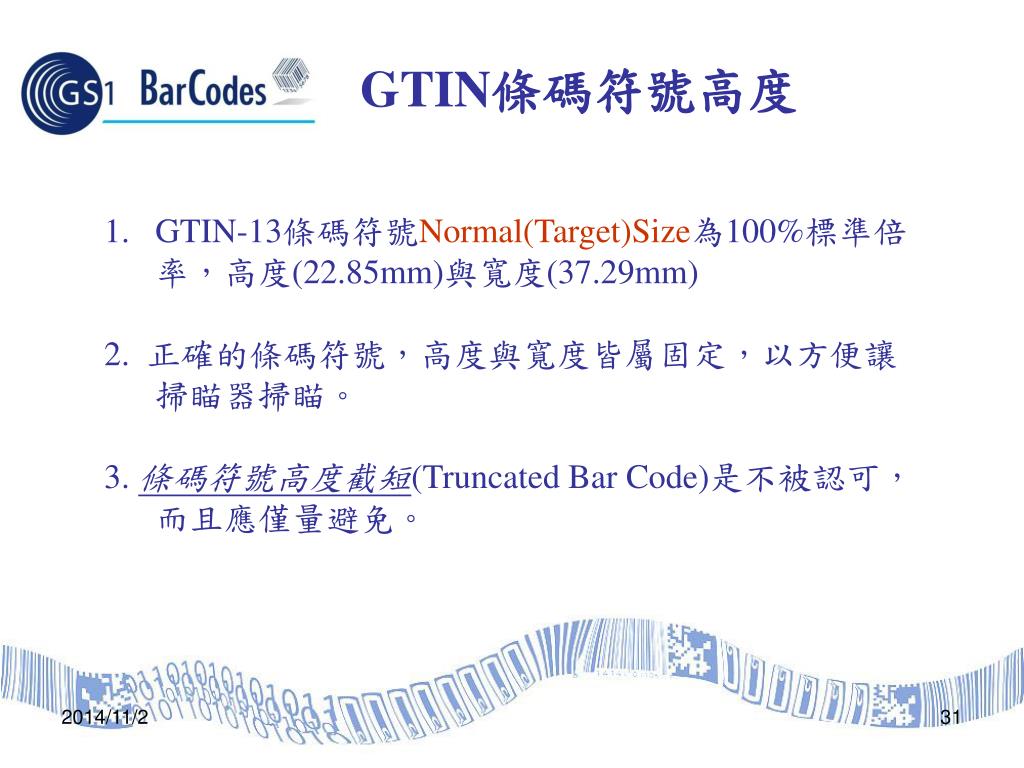

  31. GTIN條碼符號高度 • GTIN-13條碼符號Normal(Target)Size為100%標準倍率，高度(22.85mm)與寬度(37.29mm) • 2. 正確的條碼符號，高度與寬度皆屬固定，以方便讓掃瞄器掃瞄。 • 3. 條碼符號高度截短(Truncated Bar Code)是不被認可，而且應僅量避免。 2014/11/2 31

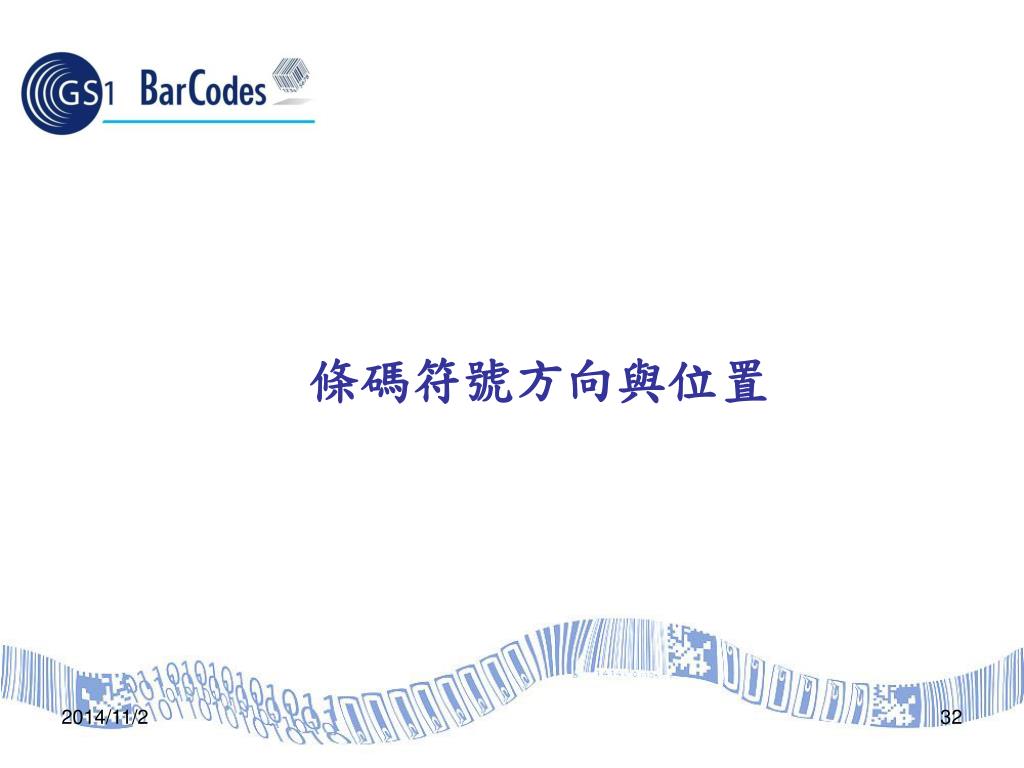

  32. 條碼符號方向與位置 2014/11/2 32

  33. 印製位置及方向考量原則 1. 對零售業而言，應考慮條碼印刷的位置是否方便掃瞄。 2. 對製造商而言，應考慮避免條碼印刷的位置會破壞商品形象或增加印刷成本。 3. 對印刷業而言，應考慮作業上是否困難。 4. 對掃瞄裝置而言，應考慮掃瞄時所能接受的的極限距離13mm）及極限曲度(30°)的問題。

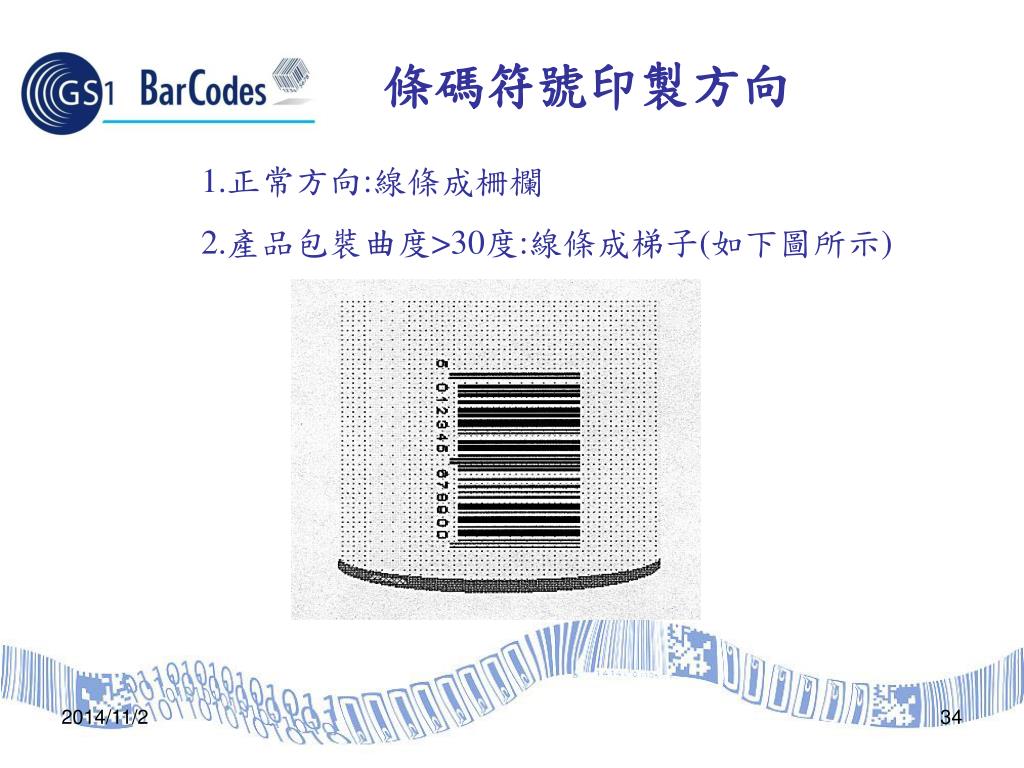

  34. 條碼符號印製方向 1.正常方向:線條成柵欄 2.產品包裝曲度>30度:線條成梯子(如下圖所示) 2014/11/2 34

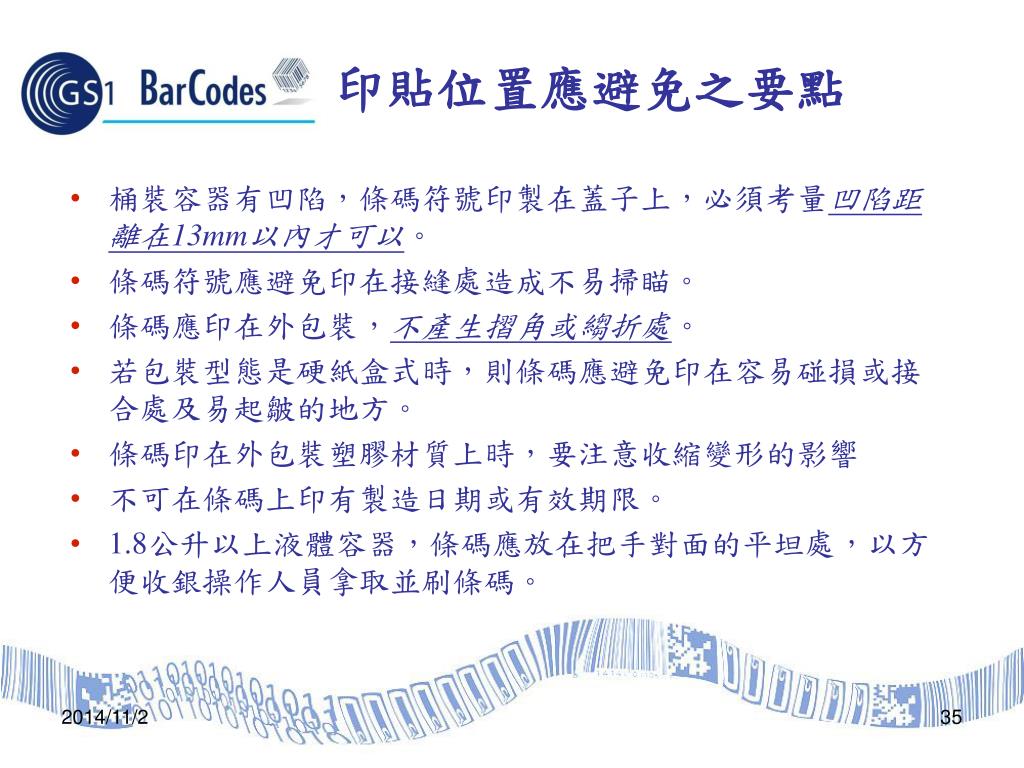

  35. 印貼位置應避免之要點 桶裝容器有凹陷，條碼符號印製在蓋子上，必須考量凹陷距離在13mm以內才可以。 條碼符號應避免印在接縫處造成不易掃瞄。 條碼應印在外包裝，不產生摺角或縐折處。 若包裝型態是硬紙盒式時，則條碼應避免印在容易碰損或接合處及易起皺的地方。 條碼印在外包裝塑膠材質上時，要注意收縮變形的影響 不可在條碼上印有製造日期或有效期限。 1.8公升以上液體容器，條碼應放在把手對面的平坦處，以方便收銀操作人員拿取並刷條碼。 2014/11/2 35

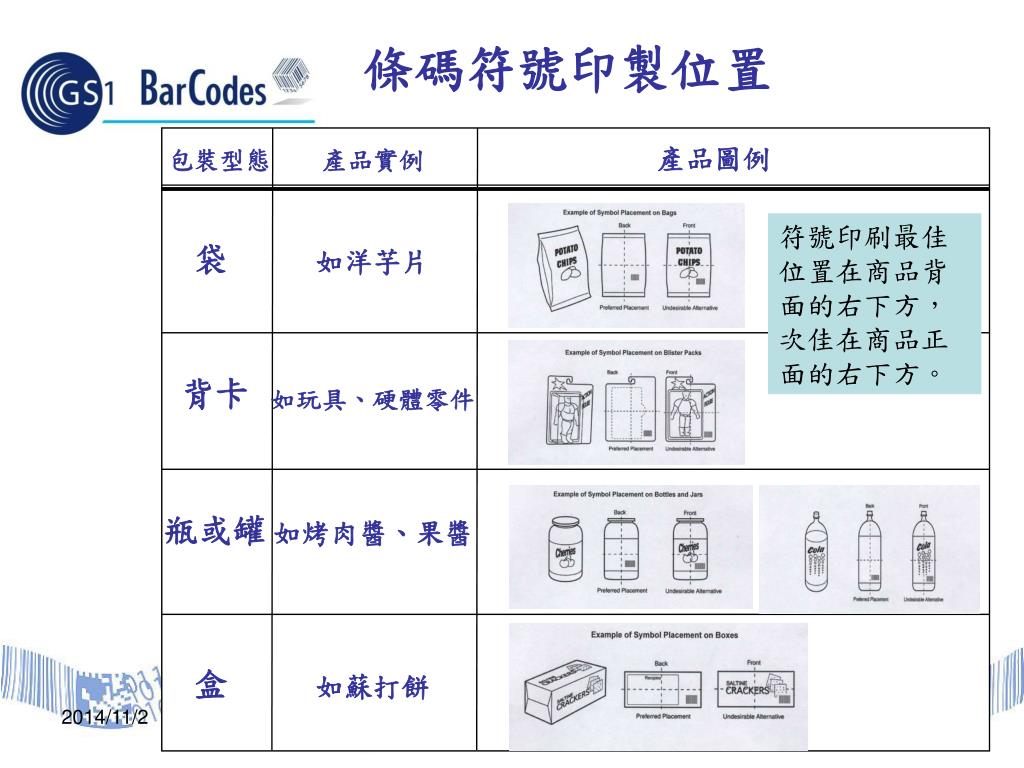

  36. 產品圖例 包裝型態 產品實例 袋 如洋芋片 背卡 如玩具、硬體零件 瓶或罐 如烤肉醬、果醬 盒 如蘇打餅 條碼符號印製位置 符號印刷最佳位置在商品背面的右下方，次佳在商品正面的右下方。

  37. 產品圖例 包裝型態 產品實例 如高湯 罐頭 卡 如鐵鎚 如蛋 蛋盒 如沙拉油 壺狀 條碼符號印製位置

  38. 條碼符號印製位置 產品圖例 包裝型態 產品實例 盒 如生鮮肉品或蔬菜 如乳瑪琳、冰淇淋 碗桶 管狀 如牙膏、臘腸 未包裝 如平底鍋、鍋子

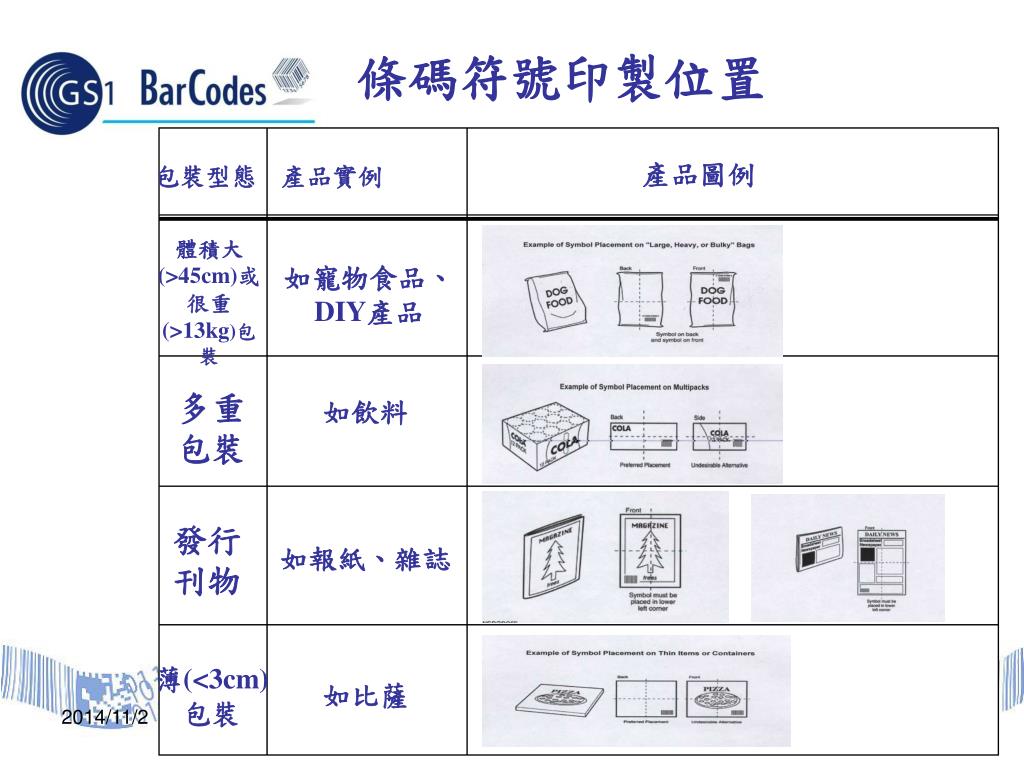

  39. 產品圖例 包裝型態 產品實例 體積大(>45cm)或 很重(>13kg)包裝 如寵物食品、DIY產品 多重 包裝 如飲料 發行 刊物 如報紙、雜誌 薄(<3cm) 包裝 如比薩 條碼符號印製位置

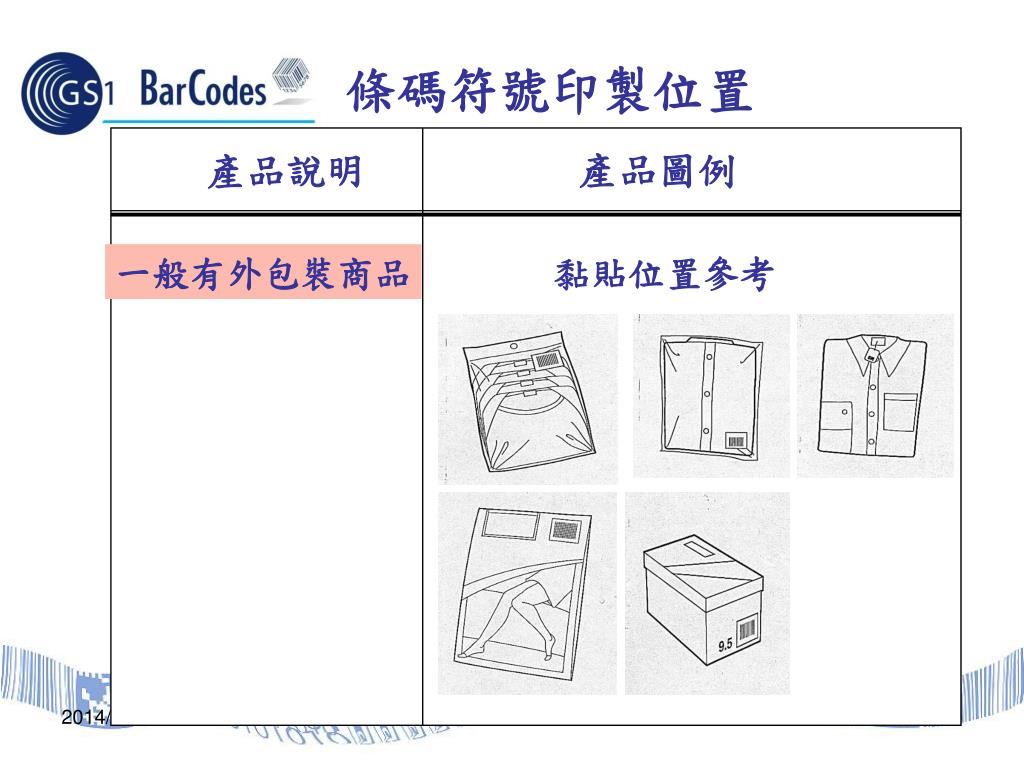

  40. 產品圖例 產品說明 黏貼位置參考 一般有外包裝商品 條碼符號印製位置

  41. 產品圖例 產品說明 流行性商品 條碼符號印製位置

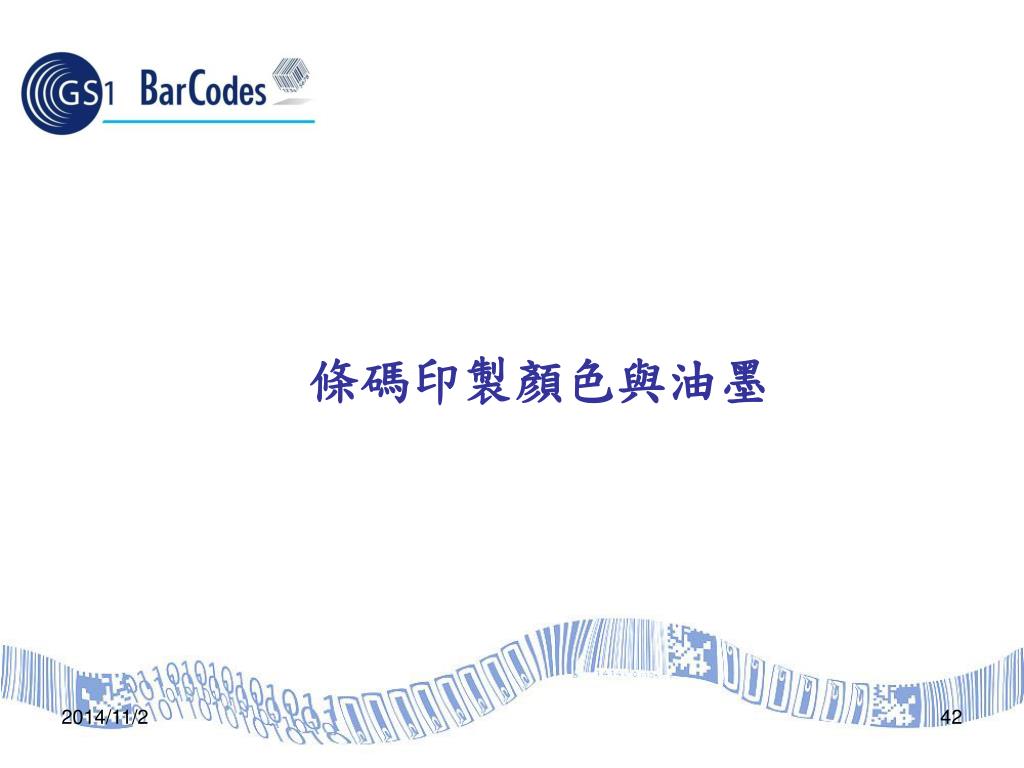

  42. 條碼印製顏色與油墨 2014/11/2 42

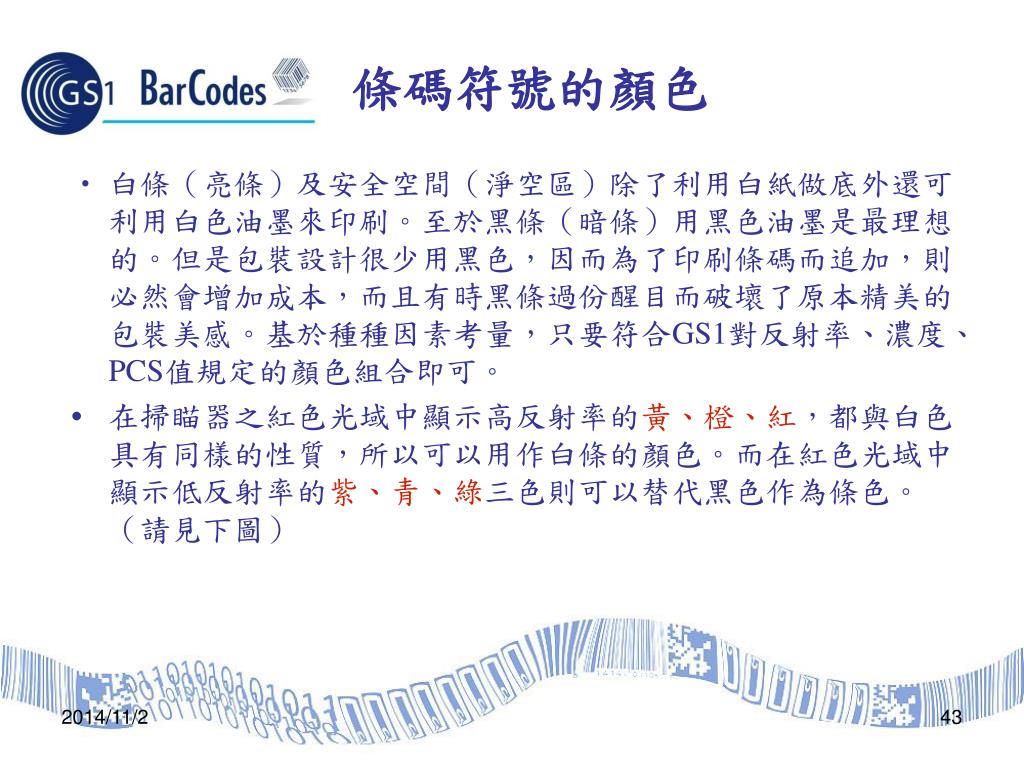

  43. 條碼符號的顏色 • 白條（亮條）及安全空間（淨空區）除了利用白紙做底外還可利用白色油墨來印刷。至於黑條（暗條）用黑色油墨是最理想的。但是包裝設計很少用黑色，因而為了印刷條碼而追加，則必然會增加成本，而且有時黑條過份醒目而破壞了原本精美的包裝美感。基於種種因素考量，只要符合GS1對反射率、濃度、PCS值規定的顏色組合即可。 • 在掃瞄器之紅色光域中顯示高反射率的黃、橙、紅，都與白色具有同樣的性質，所以可以用作白條的顏色。而在紅色光域中顯示低反射率的紫、青、綠三色則可以替代黑色作為條色。（請見下圖）

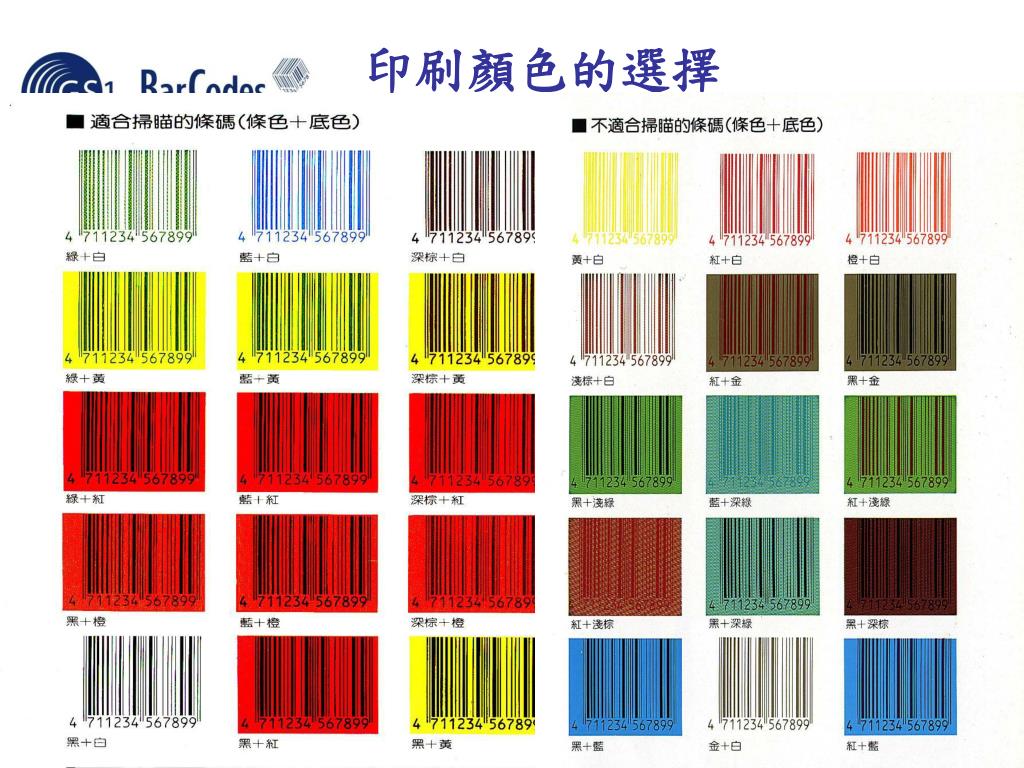

  44. 印刷顏色的選擇

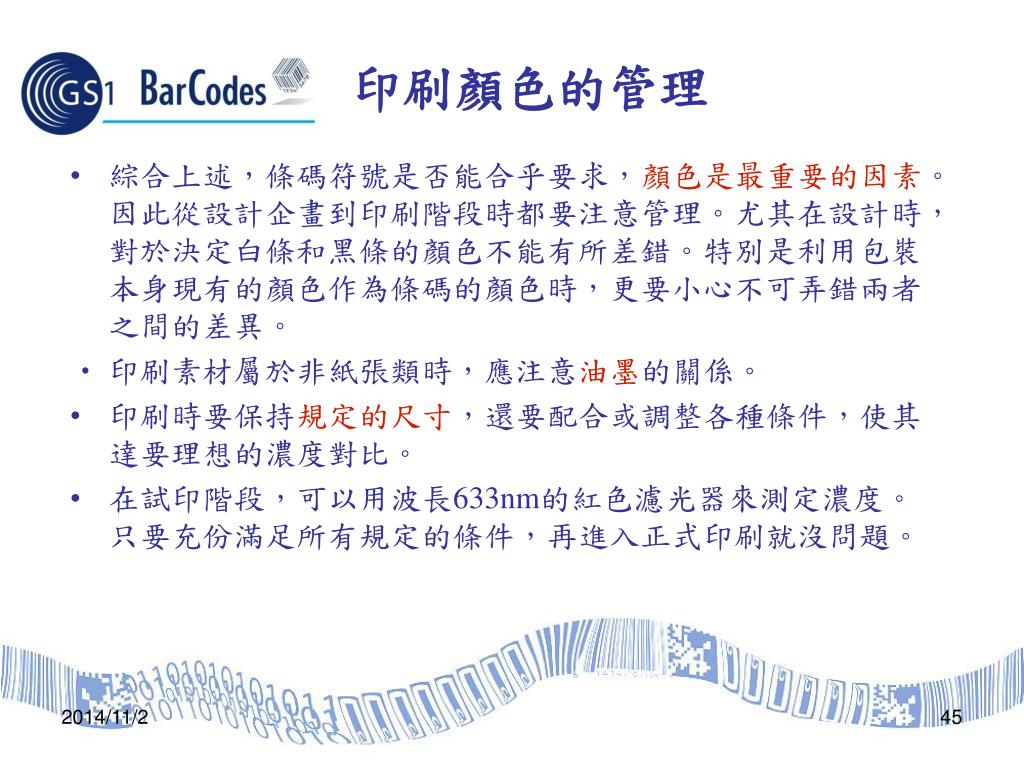

  45. 印刷顏色的管理 • 綜合上述，條碼符號是否能合乎要求，顏色是最重要的因素。因此從設計企畫到印刷階段時都要注意管理。尤其在設計時，對於決定白條和黑條的顏色不能有所差錯。特別是利用包裝本身現有的顏色作為條碼的顏色時，更要小心不可弄錯兩者之間的差異。 • 印刷素材屬於非紙張類時，應注意油墨的關係。 • 印刷時要保持規定的尺寸，還要配合或調整各種條件，使其達要理想的濃度對比。 • 在試印階段，可以用波長633nm的紅色濾光器來測定濃度。只要充份滿足所有規定的條件，再進入正式印刷就沒問題。

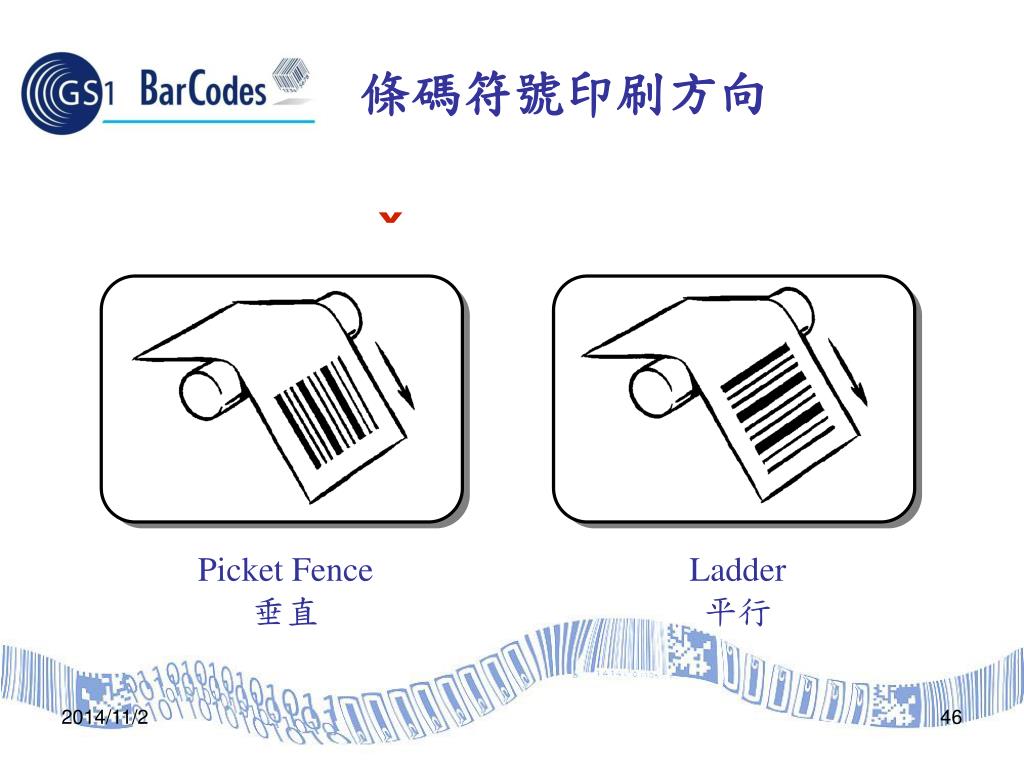

  46. 條碼符號印刷方向 ˇ Picket Fence 垂直 Ladder 平行

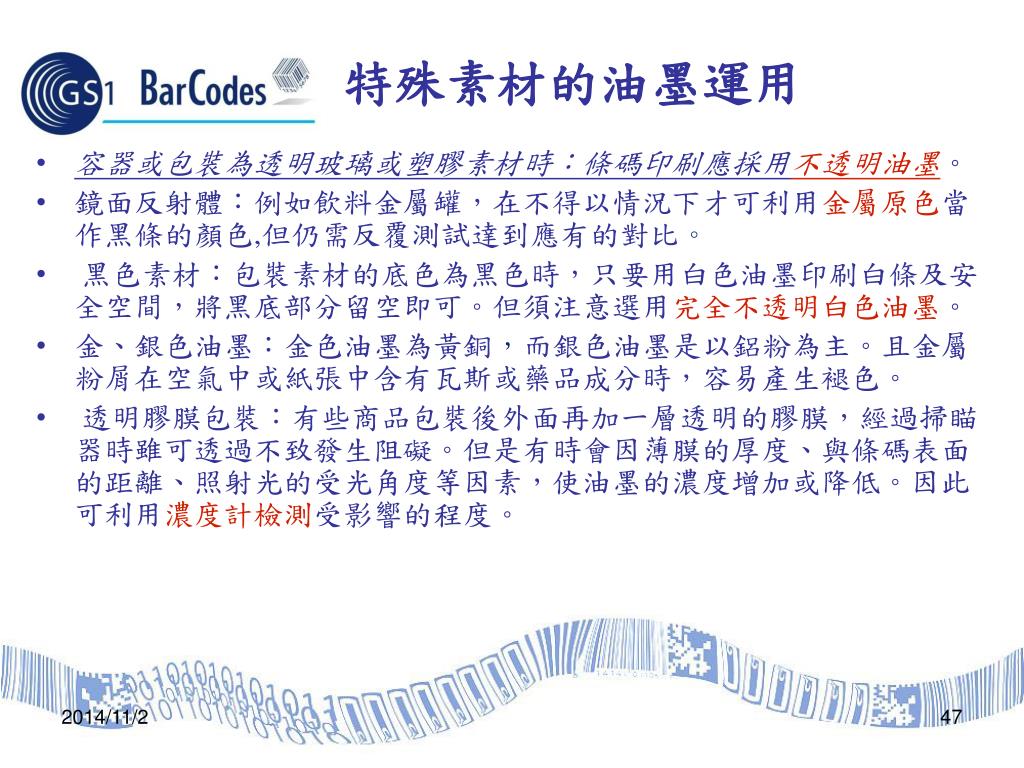

  47. 特殊素材的油墨運用 • 容器或包裝為透明玻璃或塑膠素材時：條碼印刷應採用不透明油墨。 • 鏡面反射體：例如飲料金屬罐，在不得以情況下才可利用金屬原色當作黑條的顏色,但仍需反覆測試達到應有的對比。 • 黑色素材：包裝素材的底色為黑色時，只要用白色油墨印刷白條及安全空間，將黑底部分留空即可。但須注意選用完全不透明白色油墨。 • 金、銀色油墨：金色油墨為黃銅，而銀色油墨是以鋁粉為主。且金屬粉屑在空氣中或紙張中含有瓦斯或藥品成分時，容易產生褪色。 • 透明膠膜包裝：有些商品包裝後外面再加一層透明的膠膜，經過掃瞄器時雖可透過不致發生阻礙。但是有時會因薄膜的厚度、與條碼表面的距離、照射光的受光角度等因素，使油墨的濃度增加或降低。因此可利用濃度計檢測受影響的程度。

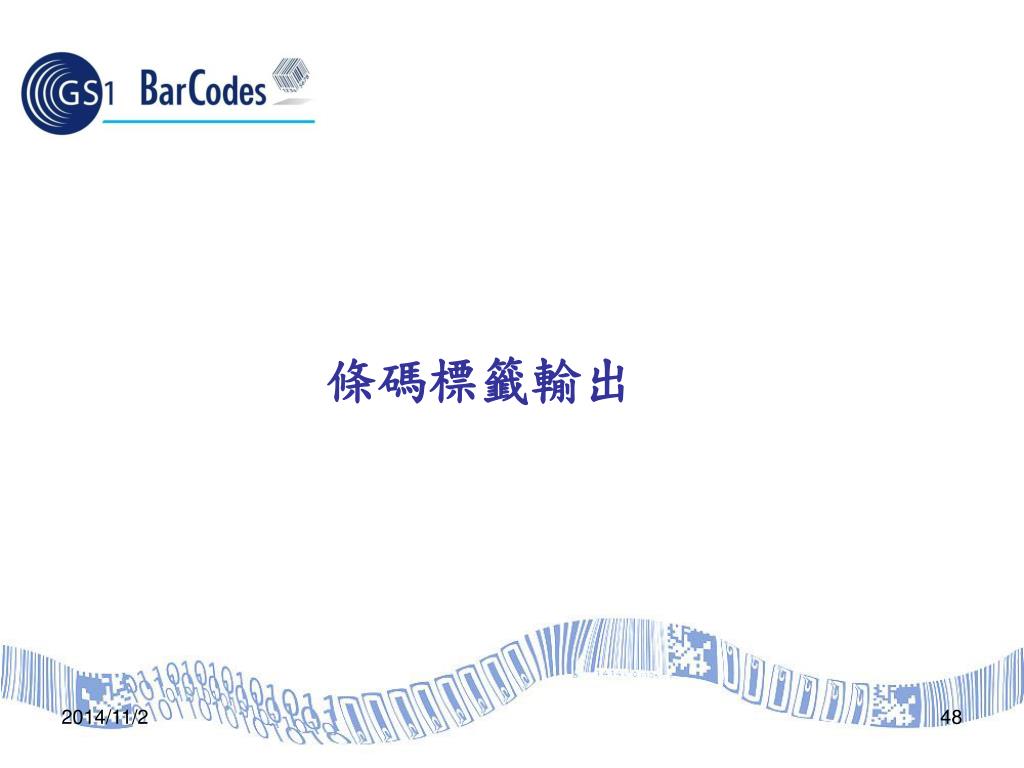

  48. 條碼標籤輸出 2014/11/2 48

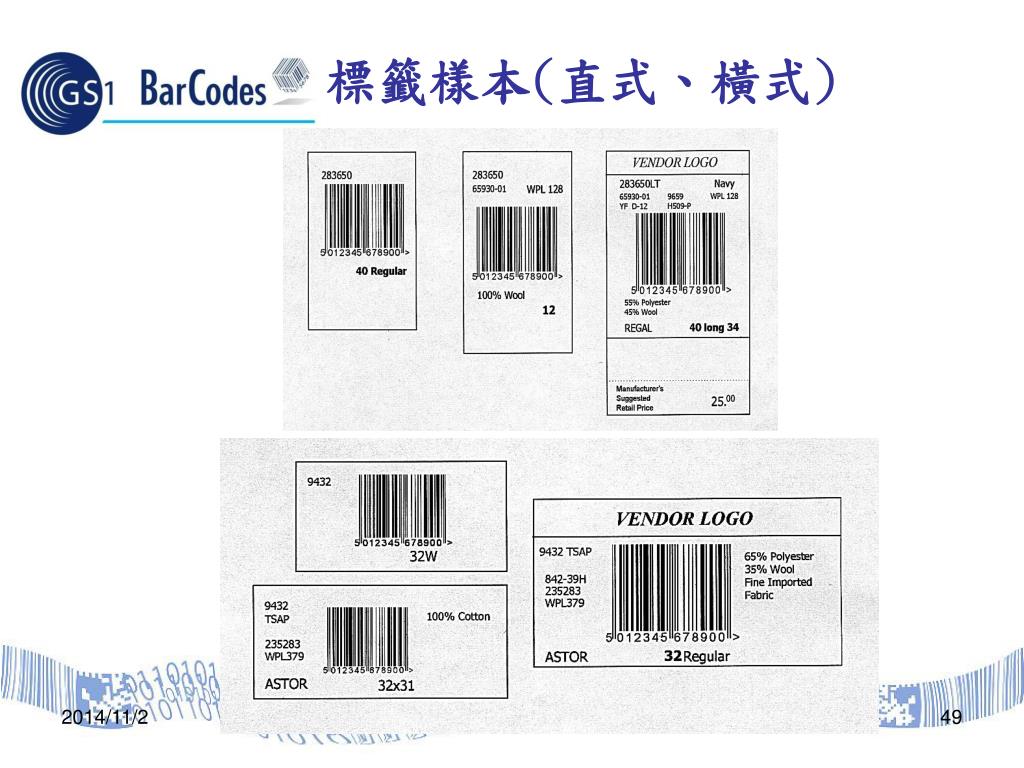

  49. 標籤樣本(直式、橫式)

  50. 標籤材質之選擇考量因素 • 標籤是貼在何種包裝材質上？ • 包裝表面狀態為何？ • (乾的、溼的、平的、油的、彈性的…) • 黏著性之要求為何？ • (可耐久的、可重覆黏貼的、可防撕裂的…) • 必須持續多久？ • 應用之環境如何？ • (陽光、雨水、溫度、摩擦、化學藥劑…) • 掃瞄設備功能？ • 貼紙之尺寸如何？
