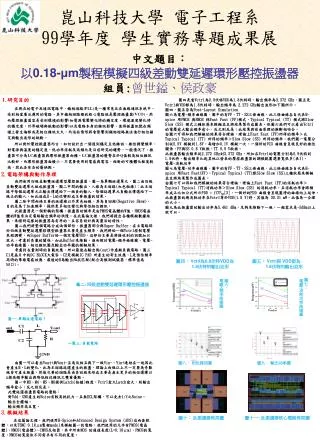

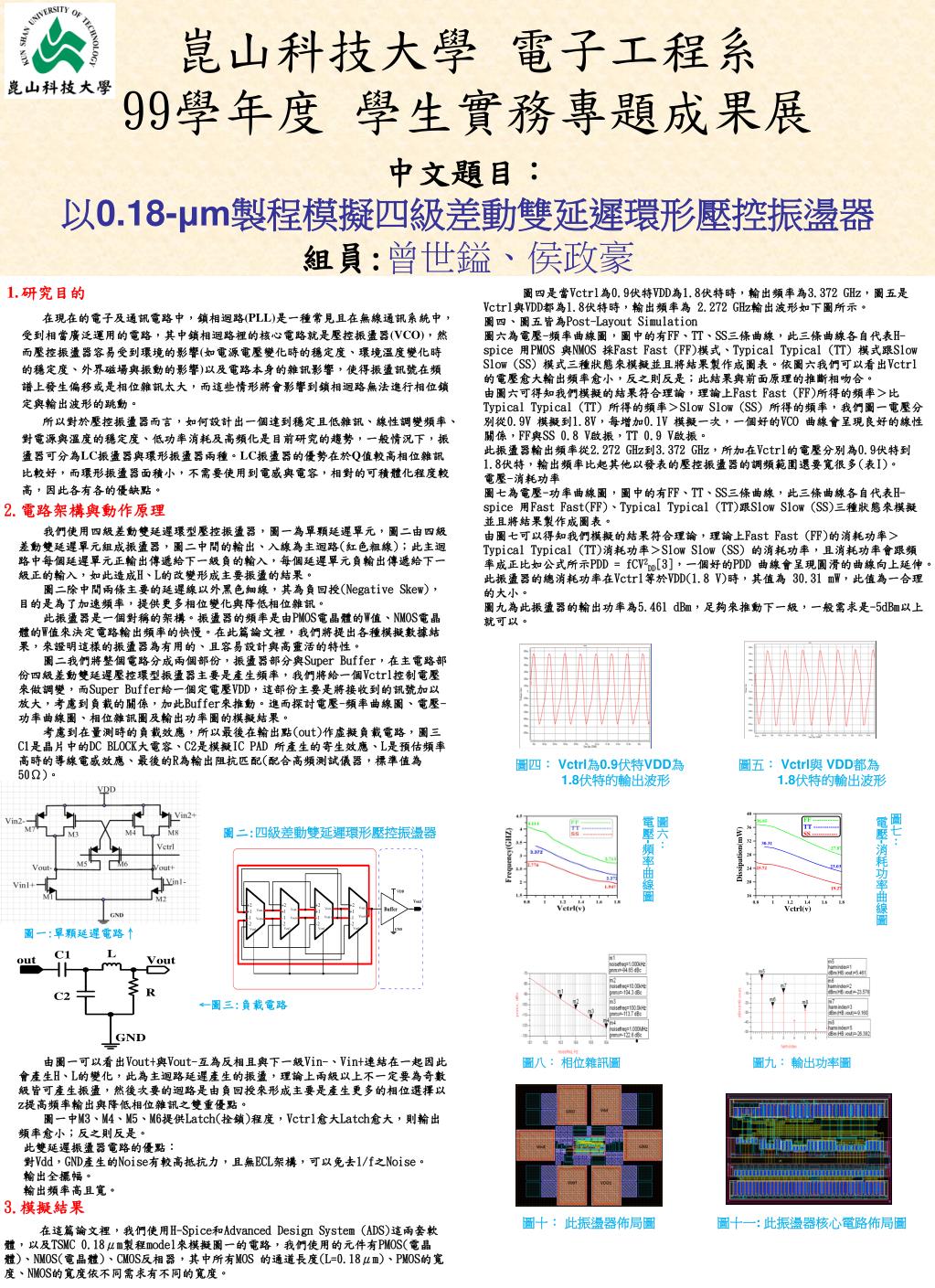

1. 崑山科技大學 電子工程系99學年度 學生實務專題成果展 中文題目： 以0.18-μm製程模擬四級差動雙延遲環形壓控振盪器 組員:曾世鎰、侯政豪 • 研究目的 • 在現在的電子及通訊電路中，鎖相迴路(PLL)是一種常見且在無線通訊系統中，受到相當廣泛運用的電路，其中鎖相迴路裡的核心電路就是壓控振盪器(VCO)，然而壓控振盪器容易受到環境的影響(如電源電壓變化時的穩定度、環境溫度變化時的穩定度、外界磁場與振動的影響)以及電路本身的雜訊影響，使得振盪訊號在頻譜上發生偏移或是相位雜訊太大，而這些情形將會影響到鎖相迴路無法進行相位鎖定與輸出波形的跳動。 • 　　　所以對於壓控振盪器而言，如何設計出一個達到穩定且低雜訊、線性調變頻率、對電源與溫度的穩定度、低功率消耗及高頻化是目前研究的趨勢，一般情況下，振盪器可分為LC振盪器與環形振盪器兩種。LC振盪器的優勢在於Q值較高相位雜訊比較好，而環形振盪器面積小，不需要使用到電感與電容，相對的可積體化程度較高，因此各有各的優缺點。 圖四是當Vctrl為0.9伏特VDD為1.8伏特時，輸出頻率為3.372 GHz，圖五是Vctrl與VDD都為1.8伏特時，輸出頻率為 2.272 GHz輸出波形如下圖所示。 圖四、圖五皆為Post-Layout Simulation 圖六為電壓-頻率曲線圖，圖中的有FF、TT、SS三條曲線，此三條曲線各自代表H-spice 用PMOS 與NMOS 採Fast Fast (FF)模式、Typical Typical (TT) 模式跟Slow Slow (SS) 模式三種狀態來模擬並且將結果製作成圖表。依圖六我們可以看出Vctrl的電壓愈大輸出頻率愈小，反之則反是；此結果與前面原理的推斷相吻合。 由圖六可得知我們模擬的結果符合理論，理論上Fast Fast (FF)所得的頻率＞比Typical Typical (TT) 所得的頻率＞Slow Slow (SS) 所得的頻率，我們圖一電壓分別從0.9V 模擬到1.8V，每增加0.1V 模擬一次，一個好的VCO 曲線會呈現良好的線性關係，FF與SS 0.8 V啟振，TT 0.9 V啟振。 此振盪器輸出頻率從2.272 GHz到3.372 GHz，所加在Vctrl的電壓分別為0.9伏特到1.8伏特，輸出頻率比起其他以發表的壓控振盪器的調頻範圍還要寬很多(表I)。 電壓-消耗功率 圖七為電壓-功率曲線圖，圖中的有FF、TT、SS三條曲線，此三條曲線各自代表H-spice 用Fast Fast(FF)、Typical Typical (TT)跟Slow Slow (SS)三種狀態來模擬並且將結果製作成圖表。 由圖七可以得知我們模擬的結果符合理論，理論上Fast Fast (FF)的消耗功率＞Typical Typical (TT)消耗功率＞Slow Slow (SS) 的消耗功率，且消耗功率會跟頻率成正比如公式所示PDD = fCV2DD[3]，一個好的PDD 曲線會呈現圓滑的曲線向上延伸。 此振盪器的總消耗功率在Vctrl等於VDD(1.8 V)時，其值為 30.31 mW，此值為一合理的大小。 圖九為此振盪器的輸出功率為5.461 dBm，足夠來推動下一級，一般需求是-5dBm以上就可以。 圖四： Vctrl為0.9伏特VDD為圖五： Vctrl與VDD都為 1.8伏特的輸出波形1.8伏特的輸出波形 圖八： 相位雜訊圖圖九： 輸出功率圖 圖十： 此振盪器佈局圖圖十一: 此振盪器核心電路佈局圖 • 2.電路架構與動作原理 • 我們使用四級差動雙延遲環型壓控振盪器，圖一為單顆延遲單元，圖二由四級差動雙延遲單元組成振盪器，圖二中間的輸出、入線為主迴路(紅色粗線)；此主迴路中每個延遲單元正輸出傳遞給下一級負的輸入，每個延遲單元負輸出傳遞給下一級正的輸入，如此造成H、L的改變形成主要振盪的結果。 • 圖二除中間兩條主要的延遲線以外黑色細線，其為負回授(Negative Skew)，目的是為了加速頻率，提供更多相位變化與降低相位雜訊。 • 此振盪器是一個對稱的架構。振盪器的頻率是由PMOS電晶體的W值、NMOS電晶體的W值來決定電路輸出頻率的快慢。在此篇論文裡，我們將提出各種模擬數據結果，來證明這樣的振盪器為有用的、且容易設計與高靈活的特性。 • 圖二我們將整個電路分成兩個部份，振盪器部分與Super Buffer，在主電路部份四級差動雙延遲壓控環型振盪器主要是產生頻率，我們將給一個Vctrl控制電壓來做調變，而Super Buffer給一個定電壓VDD，這部份主要是將接收到的訊號加以放大，考慮到負載的關係，加此Buffer來推動。進而探討電壓-頻率曲線圖、電壓-功率曲線圖、相位雜訊圖及輸出功率圖的模擬結果。 • 考慮到在量測時的負載效應，所以最後在輸出點(out)作虛擬負載電路，圖三C1是晶片中的DC BLOCK大電容、C2是模擬IC PAD 所產生的寄生效應、L是預估頻率高時的導線電感效應、最後的R為輸出阻抗匹配(配合高頻測試儀器，標準值為50Ω)。 • 圖二:四級差動雙延遲環形壓控振盪器 • 圖一:單顆延遲電路↑ • ←圖三:負載電路 • 由圖一可以看出Vout+與Vout-互為反相且與下一級Vin-、Vin+連結在一起因此會產生H、L的變化，此為主迴路延遲產生的振盪，理論上兩級以上不一定要為奇數級皆可產生振盪，然後次要的迴路是由負回授來形成主要是產生更多的相位選擇以z提高頻率輸出與降低相位雜訊之雙重優點。 • 圖一中M3、M4、M5、M6提供Latch(拴鎖)程度，Vctrl愈大Latch愈大，則輸出頻率愈小；反之則反是。 • 此雙延遲振盪器電路的優點： • 對Vdd，GND產生的Noise有較高抵抗力，且無ECL架構，可以免去1/f之Noise。 • 輸出全擺幅。 • 輸出頻率高且寬。 • 3.模擬結果 • 　　　在這篇論文裡，我們使用H-Spice和Advanced Design System (ADS)這兩套軟體，以及TSMC 0.18μm製程model來模擬圖一的電路，我們使用的元件有PMOS(電晶體)、NMOS(電晶體)、CMOS反相器，其中所有MOS 的通道長度(L=0.18μm)、PMOS的寬度、NMOS的寬度依不同需求有不同的寬度。 圖七： 電壓-消耗功率曲線圖 圖六： 電壓-頻率曲線圖
