Rele. Dispositivo eletromecânico que permite controlar uma corrente de grande valor a partir de uma pequena corrente. São constituídos de uma bobina e de um sistema de contatos que podem ser abertos (ou fechados) quando uma corrente passar pela bobina. Condição Normal (I=0).

Download Presentation

Rele

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript

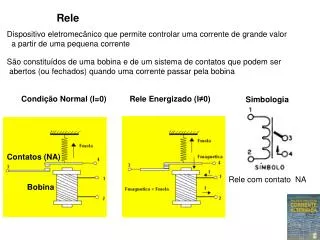

Rele

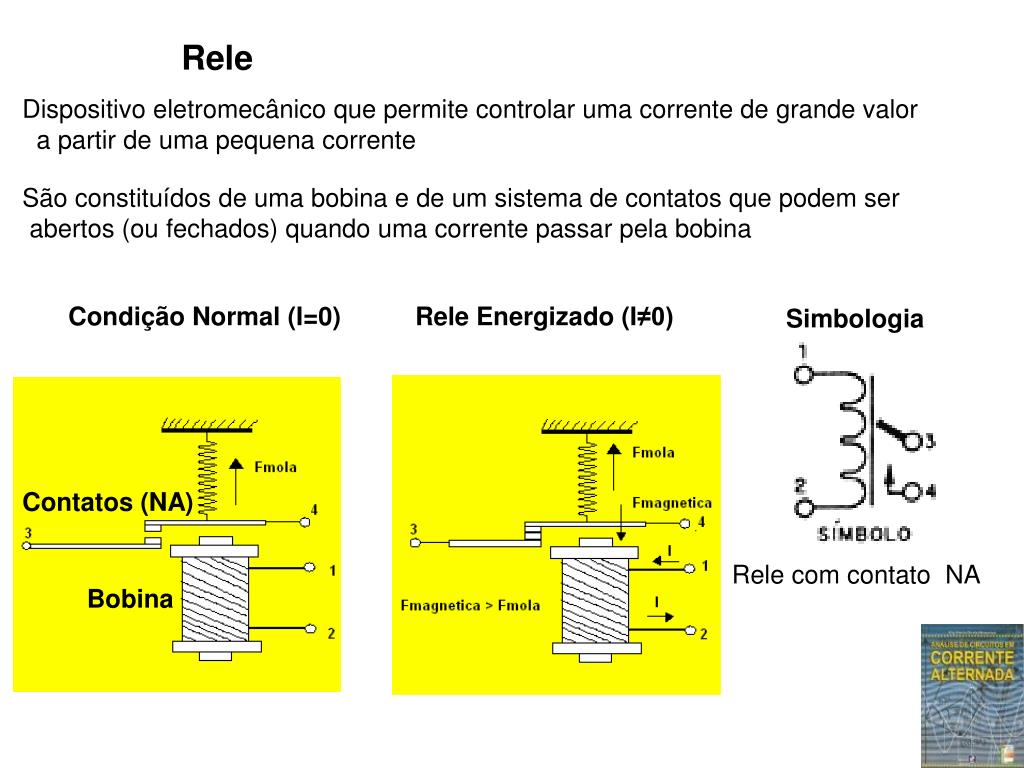

Rele

Dispositivo eletromecânico que permite controlar uma corrente de grande valor

a partir de uma pequena corrente

São constituídos de uma bobina e de um sistema de contatos que podem ser

abertos (ou fechados) quando uma corrente passar pela bobina

Condição Normal (I=0)

Rele Energizado (I≠0)

Simbologia

Contatos (NA)

Rele com contato NA

Bobina

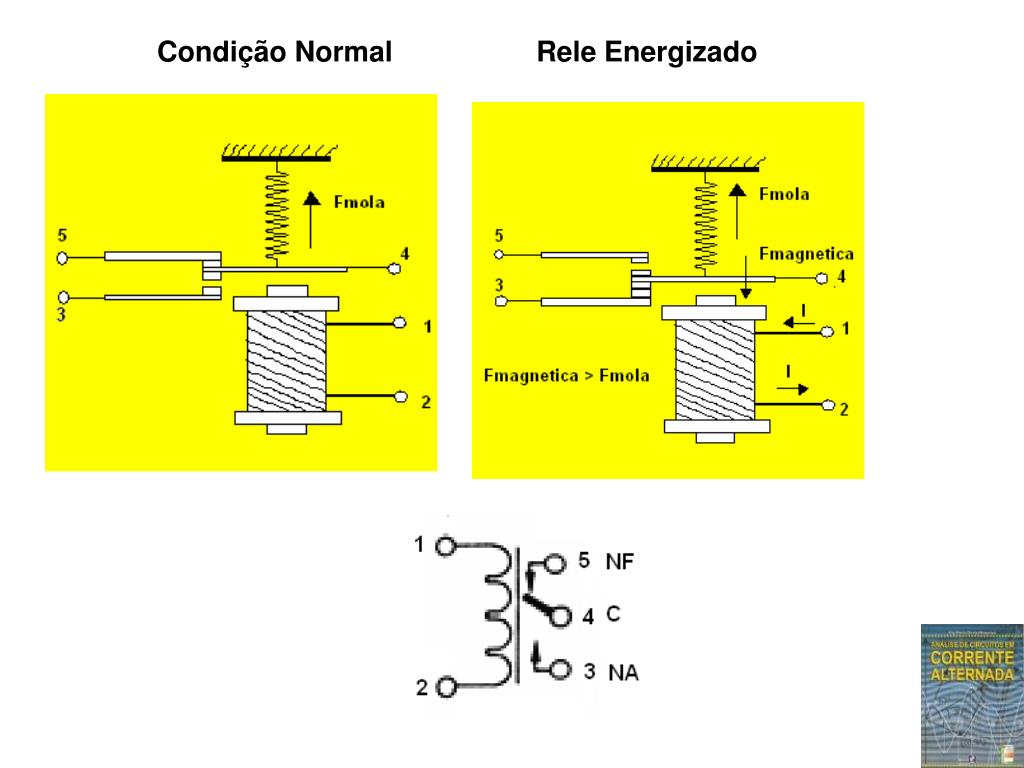

Rele

Condição Normal

Rele Energizado


Rele

Representações Alternativas


Rele

Circuito RLC Paralelo

Observar que a fase de IR (fase zero) foi considerada arbitraria, portanto:

Fase de IL é -900

Fase de IC é +900

As amplitudes foram tambem arbitradas (IL>IC)


Rele

Somando IC com IL resulta o Diagrama Fasorial final


Rele

Para  este circuito são válidas  as expressões :

Ressonância

Se  XL=XC       Z=R, isto é, o circuito será puramente resistivo sendo esta situação

chamada de ressonância  e isso ocorre  na freqüência  fo dada por:


Rele

Gráfico da ImpedanciaxFrequencia
