Escalas Cartográficas PowerPoint PPT Presentation


  • 111 Views
  • Uploaded on
  • Presentation posted in: General

Escalas Cartográficas. Relação numérica existente entre o mapa e a realidade. Escalas numéricas: Tem forma de fração; Numerador – representa a medida real; Denominador – o valor da redução * Quanto menor o denominador , maior a Escala do mapa ( maior a riqueza de detalhes).

Download Presentation

Escalas Cartográficas

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Escalas cartogr ficas

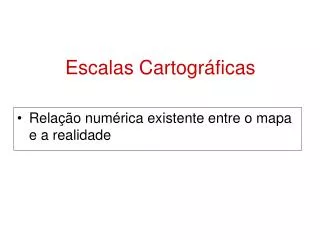

Escalas Cartográficas

  • Relação numérica existente entre o mapa e a realidade


Podem ser representadas de duas maneiras

Escalas numéricas:

Tem forma de fração;

Numerador – representa a medida real;

Denominador – o valor da redução

*Quanto menor o denominador, maior a Escalado mapa (maior a riquezade detalhes).

Ex.: 1:25.000 > 1:100.000

A escala sempre é dada em cm.

Escalas gráficas:

Representam diretamente os valores da realidade mapeada por meio de uma barra (reta) graduada.

Ex.:

Podem ser representadas de duas maneiras


A escala cartogr fica na an lise geogr fica

A ESCALA CARTOGRÁFICA NA ANÁLISE GEOGRÁFICA

Classificação dos Mapas de acordo com a Escala Cartográfica


C lculos mais freq entes

Descobrir a escala do mapa:

Dividir a distância real pelo número obtido através da medição no mapa.

Ex: Em um mapa onde a escala não está declarada, as cidades A e B estão distantes 4cm. Sabendo-se que a distância real entre elas, em linha reta é de 160Km, qual é a escala do mapa?

Medir distância entre dois pontos no terreno:

Multiplicar a distância em cm pelo valor da escala. Depois transformar o resultado obtido em Km.

Ex: Em um mapa de escala 1: 3 000.000, qual é a distância real, em linha reta, entre as cidades A e B, distantes entre si 7cm?

Cálculos mais freqüentes


Para transformar os valores em unidades de medida utilize a tabela abaixo

Para transformar os valores em unidades de medida utilize a tabela abaixo
