任务四 绘制凌志车标

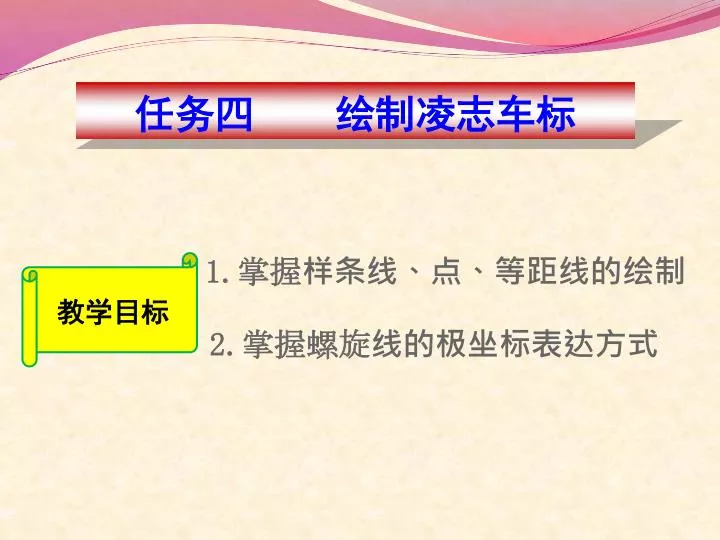

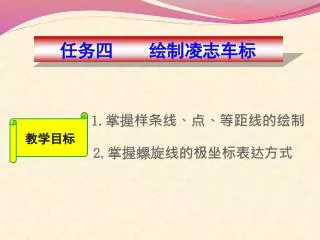

1.掌握样条线、点、等距线的绘制

教学目标

2.掌握螺旋线的极坐标表达方式


3750638

绘制奔驰车标的平面图形。


3750638

思路分析

绘制奔驰车标首先要根据三等分点画三条

直线,再绘制角度线,裁剪可得图形。


3750638

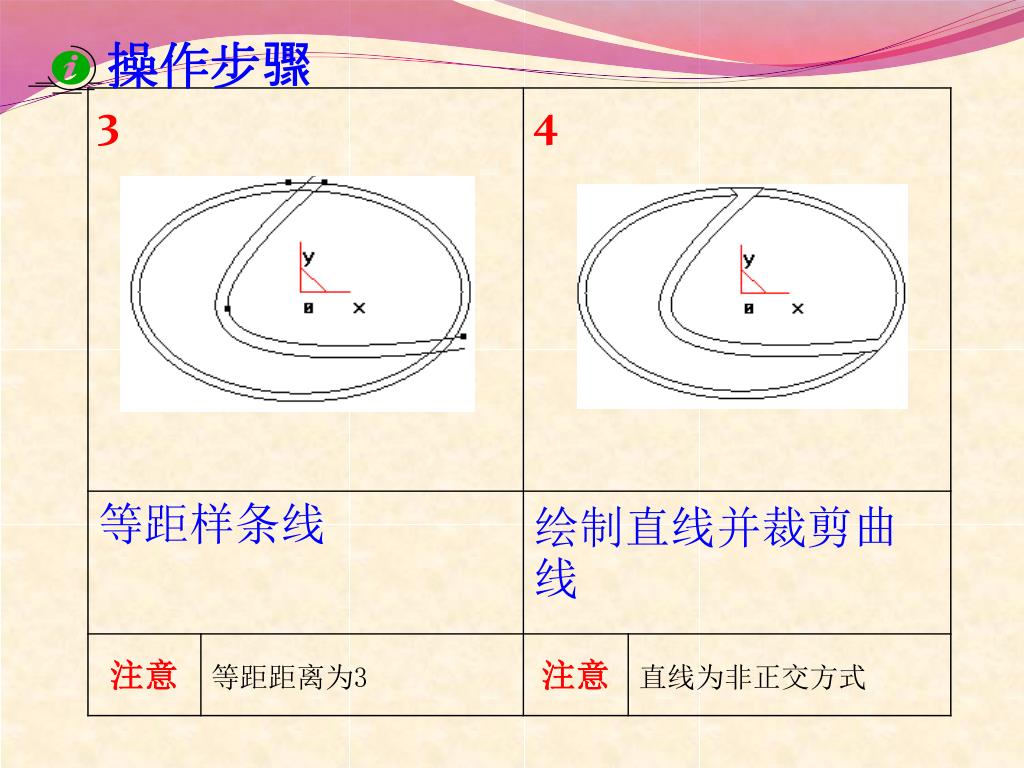

操作步骤


3750638

操作步骤


3750638

  • 知识链接

一、样条线

生成过给定顶点(样条插值点)的样条曲线,系统提供了2

种绘制样条曲线的方式。单击“样条线”按钮

立即菜单如图所示。


3750638

  • 知识链接

二、点

在指定位置绘制一个点或在曲线上绘制批量点。


3750638

  • 知识链接

1.等分点

生成曲线上按照指定段数等分的点。如图1-136所示为样条线的六等分点。

2.等距点

生成曲线上间隔为给定弧长距离的点。需要指定曲线上的一点作为起始点和等距的方向

3.等角度点

生成圆弧上等圆心角间隔的点。


3750638

  • 知识链接

三 公式曲线

公式曲线是根据数学表达式绘制出的曲线,公式可以是直角坐标形式的,也可以是极坐标形式的。


3750638

综合实例

绘制凌志车标的平面图形。


3750638

思路分析

凌志车标是由椭圆环和L形图案构成。L字

形的图案是绘图的难点,在这里需要运用

点命令和样条曲线命令完成。


3750638

操作步骤


3750638

操作步骤


3750638

巩固练习

绘制图示的线架模型。


3750638

巩固练习

绘制图示的平面图形。


3750638

巩固练习

绘制图示的平面图形。
