Presentation Transcript


Ders eri i

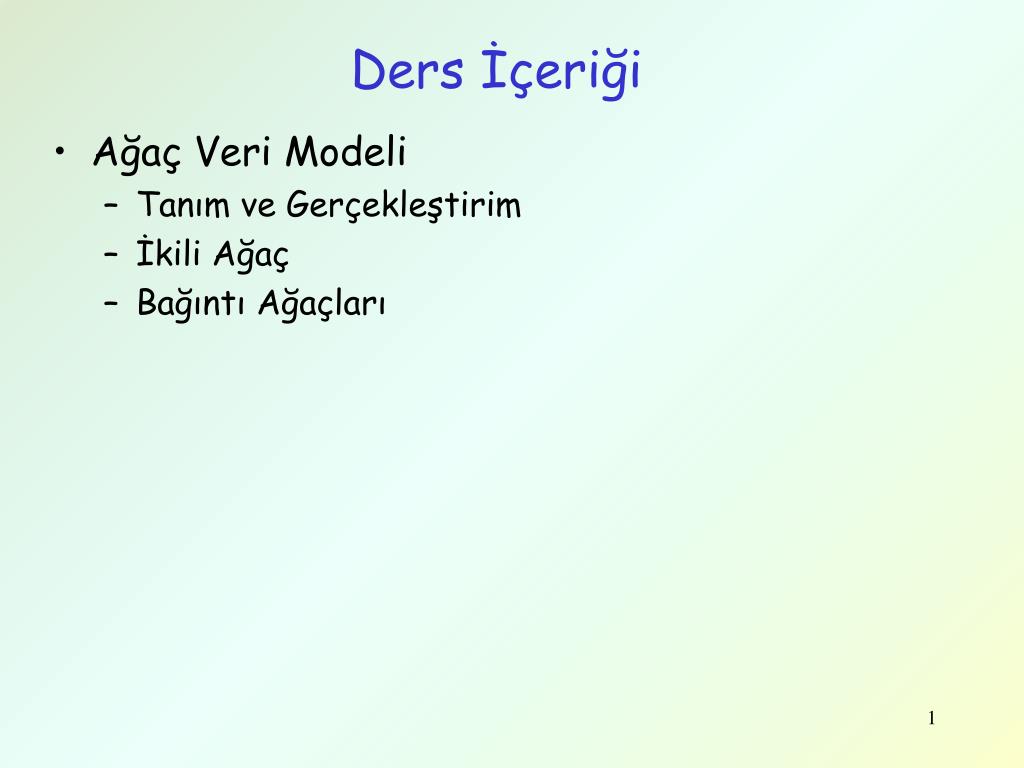

Ders İçeriği

  • Ağaç Veri Modeli

    • Tanım ve Gerçekleştirim

    • İkili Ağaç

    • Bağıntı Ağaçları


A a veri modeli

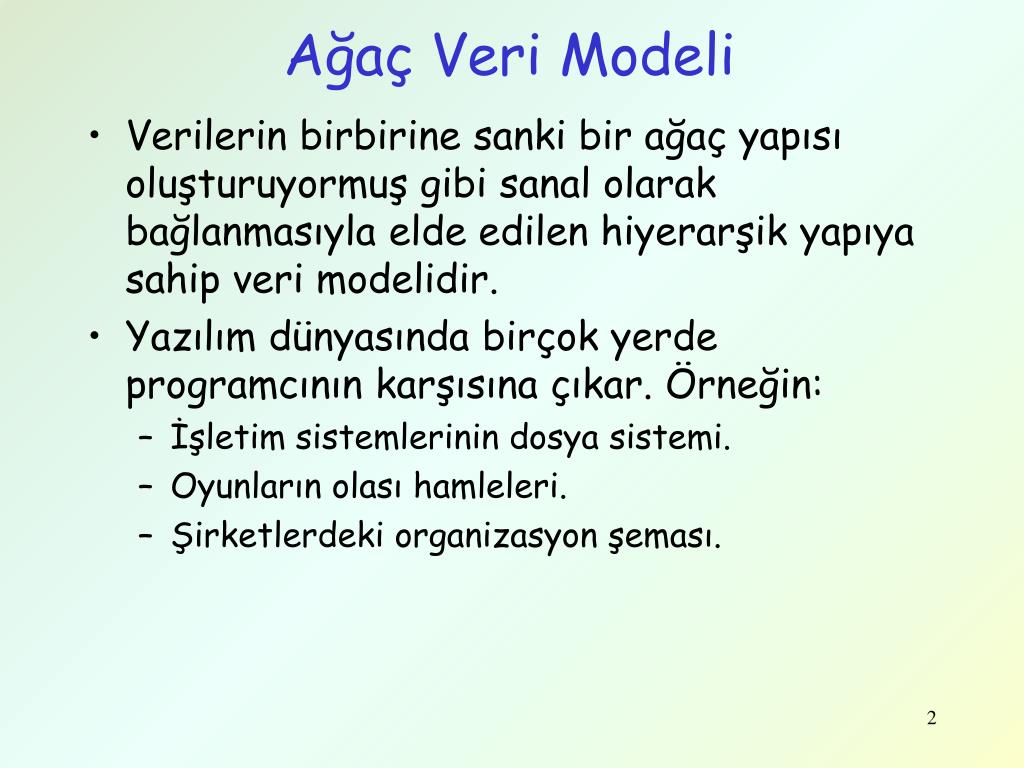

Ağaç Veri Modeli

  • Verilerin birbirine sanki bir ağaç yapısı oluşturuyormuş gibi sanal olarak bağlanmasıyla elde edilen hiyerarşik yapıya sahip veri modelidir.

  • Yazılım dünyasında birçok yerde programcının karşısına çıkar. Örneğin:

    • İşletim sistemlerinin dosya sistemi.

    • Oyunların olası hamleleri.

    • Şirketlerdeki organizasyon şeması.


Rnek dosya sistemi

Örnek Dosya Sistemi

/ymt

kodlar

dersler

kitaplar

eski

b.java

a.java

ymt219

ymt112

...

2010-2011

2.pdf

1.pdf

1.pdf

ymt219

ymt217

...

ymt215

1.Pdf

1.ppt

1.doc


A a zerinde baz tan mlar

Ağaç Üzerinde Bazı Tanımlar

Kök

  • Çocuk: Bir düğüme doğrudan bağlı olan düğümlere o düğümün çocukları denir.

  • Derece: Bir düğümden alt hiyerarşiye yapılan bağlantıların sayısıdır.

  • Derinlik

  • 1

  • 2

  • 3

  • 4

A

Ara

Düğüm

B

C

Yaprak

Düğüm

D

E

F

Yaprak

Düğüm

G

7 düğümlü ağaç


A a zerinde baz tan mlar1

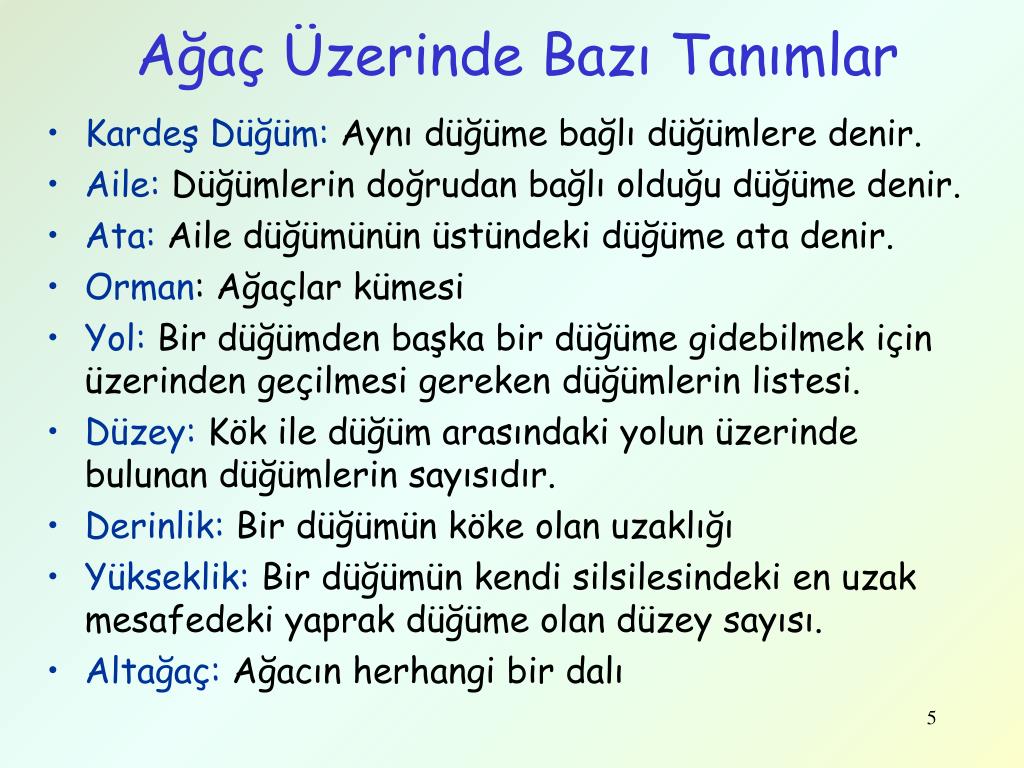

Ağaç Üzerinde Bazı Tanımlar

  • Kardeş Düğüm: Aynı düğüme bağlı düğümlere denir.

  • Aile: Düğümlerin doğrudan bağlı olduğu düğüme denir.

  • Ata: Aile düğümünün üstündeki düğüme ata denir.

  • Orman: Ağaçlar kümesi

  • Yol: Bir düğümden başka bir düğüme gidebilmek için üzerinden geçilmesi gereken düğümlerin listesi.

  • Düzey: Kök ile düğüm arasındaki yolun üzerinde bulunan düğümlerin sayısıdır.

  • Derinlik: Bir düğümün köke olan uzaklığı

  • Yükseklik: Bir düğümün kendi silsilesindeki en uzak mesafedeki yaprak düğüme olan düzey sayısı.

  • Altağaç: Ağacın herhangi bir dalı


A a zerinde baz tan mlar2

Ağaç Üzerinde Bazı Tanımlar

Kök

A

B

C

D

F

E

G


A a lar

Ağaçlar

  • Ağaç tanımı özyinelemelidir:

    • Bir ağaç iki şekilde olabilir:

      a. Boş düğüm kümesi, veya

      b. Kök ismi verilen bir düğüm ve 0 veya daha fazla alt-ağacı olan yapı.

  • N tane düğümden oluşan bir ağacın kenar sayısı N-1 tanedir.

  • Ağaçtaki iki düğüm arasında en fazla 1 yol olabilir.


A a ger ekle tirimi

Ağaç Gerçekleştirimi

  • Ağaç veri yapısını gerçekleştirmek için 2 yol vardır.

    • Bağlantılı liste kullanmak

    • Dizi kullanmak


A a ger ekle tirimi1

Ağaç Gerçekleştirimi

  • Her bir bağlantı için birer bağlantı bilgisi tutulur.

A

B

C

D

E

F

  • Problem: Bir sonraki elemanın çocuk sayısını bilmiyoruz.


A a ger ekle tirimi2

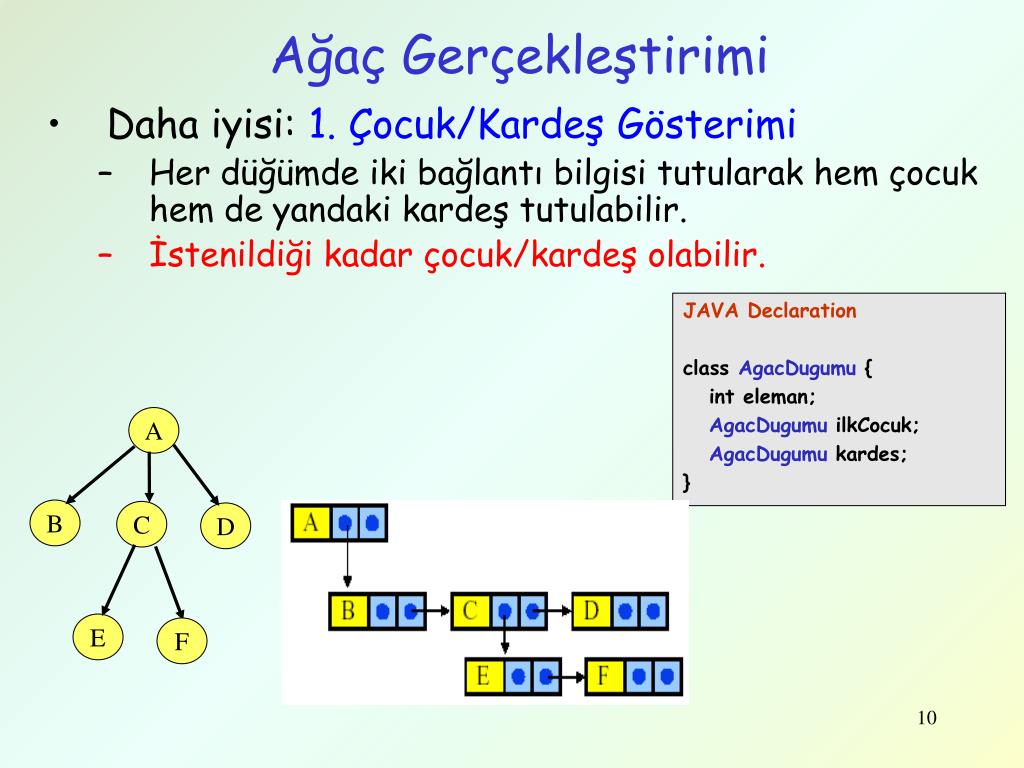

Ağaç Gerçekleştirimi

  • Daha iyisi:1. Çocuk/Kardeş Gösterimi

    • Her düğümde iki bağlantı bilgisi tutularak hem çocuk hem de yandaki kardeş tutulabilir.

    • İstenildiği kadar çocuk/kardeş olabilir.

JAVA Declaration

classAgacDugumu {

inteleman;

AgacDugumuilkCocuk;

AgacDugumukardes;

}

A

B

C

D

E

F


Kili a a

Kök

A

A

A

B

B

Sol alt ağaç

D

C

İki farklı ikili ağaç

Z

I

P

K

M

Sağ alt ağaç

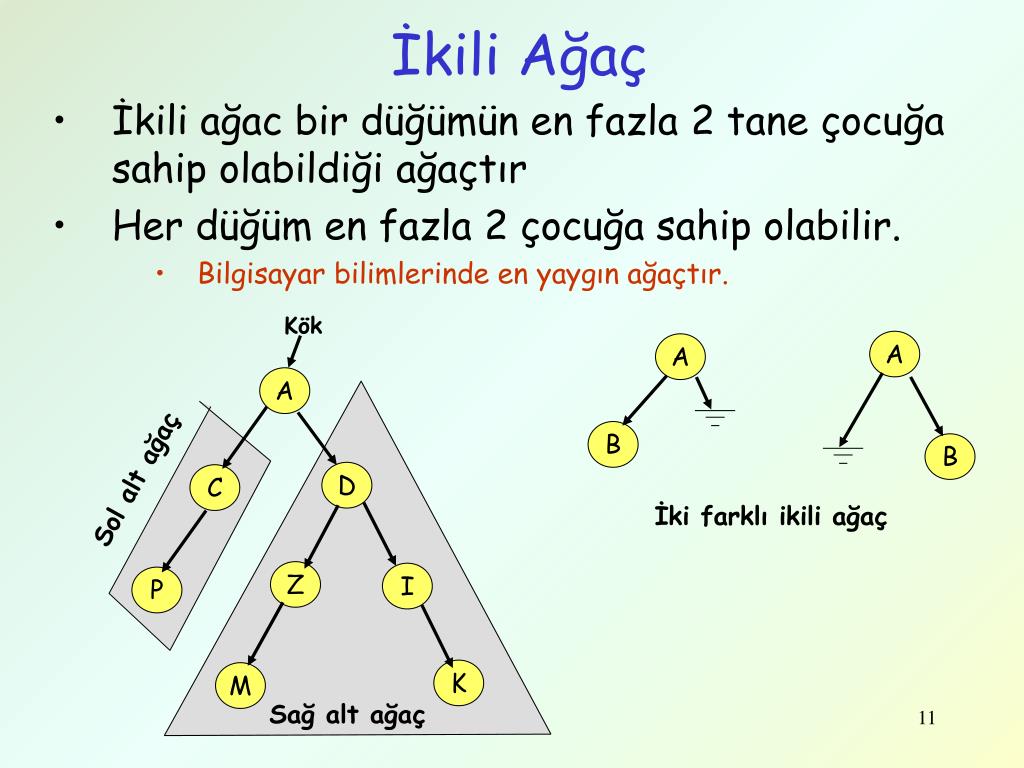

İkili Ağaç

  • İkili ağac bir düğümün en fazla 2 tane çocuğa sahip olabildiği ağaçtır

  • Her düğüm en fazla 2 çocuğa sahip olabilir.

    • Bilgisayar bilimlerinde en yaygın ağaçtır.


Kili a a devam

İkili Ağaç (devam)

  • N tane düğüm veriliyor, İkili ağacın minimum derinliği nedir.

Derinlik1: N = 1 = 20düğüm

Derinlik2: N = 2 ve 3 düğüm = 21ve 21+1 -1 düğüm

Herhangi bir d derinliğinde, N = ?


Kili a a devam1

İkili Ağaç (devam)

  • Derinlik 0: N = 1 = 20düğüm

  • Derinlik 1: N = 2 ve 3 düğüm = 21ve 21+1 -1 düğüm

  • D derinliğinde , N = 2dve 2d+1-1 düğüm (tam bir ikili ağaç)

  • En küçük derinlik:

    • log N ≤ d ≤ log(N+1)-1 or Θ(log N)


Kili a a devam2

İkili Ağaç (devam)

  • N düğümlü ikili ağacın minimum derinliği: Θ(log N)

  • İkili ağacın maksimum derinliği ne kadardır?

    • Dengesiz ağaç: Ağaç bir bağlantılı liste olursa!

    • Maksimum derinlik = N

  • Amaç: Arama gibi operasyonlarda bağlantılı listeden daha iyi performans sağlamak için derinliğin log N de tutulması gerekmektedir.

  • Bağlantılı liste

  • Derinlik = N


Kili a a ger ekle tirimi

İkili Ağaç Gerçekleştirimi

d

sol

veri

sag

kök

4

publicclassİkiliAgacDugumu{

publicİkiliAgacDugumusol;

publicintveri;

publicİkiliAgacDugumusag;

}

12

6

45

7


Kili a a ger ekle tirimi1

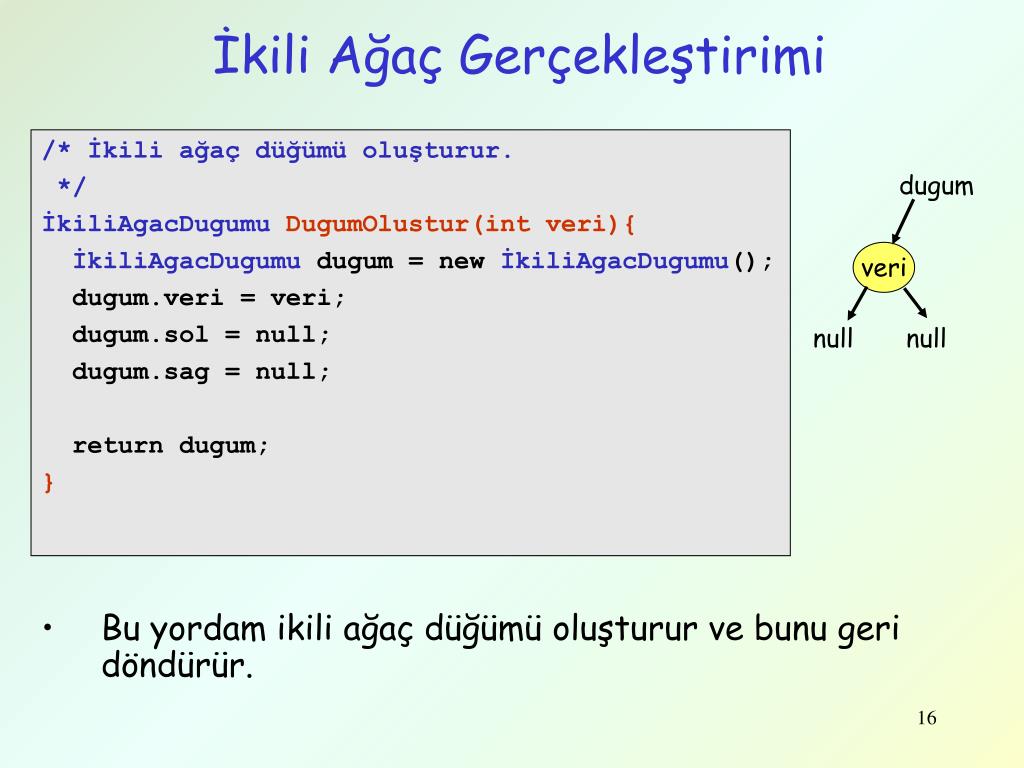

İkili Ağaç Gerçekleştirimi

/* İkili ağaç düğümü oluşturur.

*/

İkiliAgacDugumuDugumOlustur(intveri){

İkiliAgacDugumudugum = new İkiliAgacDugumu();

dugum.veri= veri;

dugum.sol = null;

dugum.sag = null;

return dugum;

}

dugum

veri

null

null

  • Bu yordam ikili ağaç düğümü oluşturur ve bunu geri döndürür.


Kili a a ger ekle tirimi2

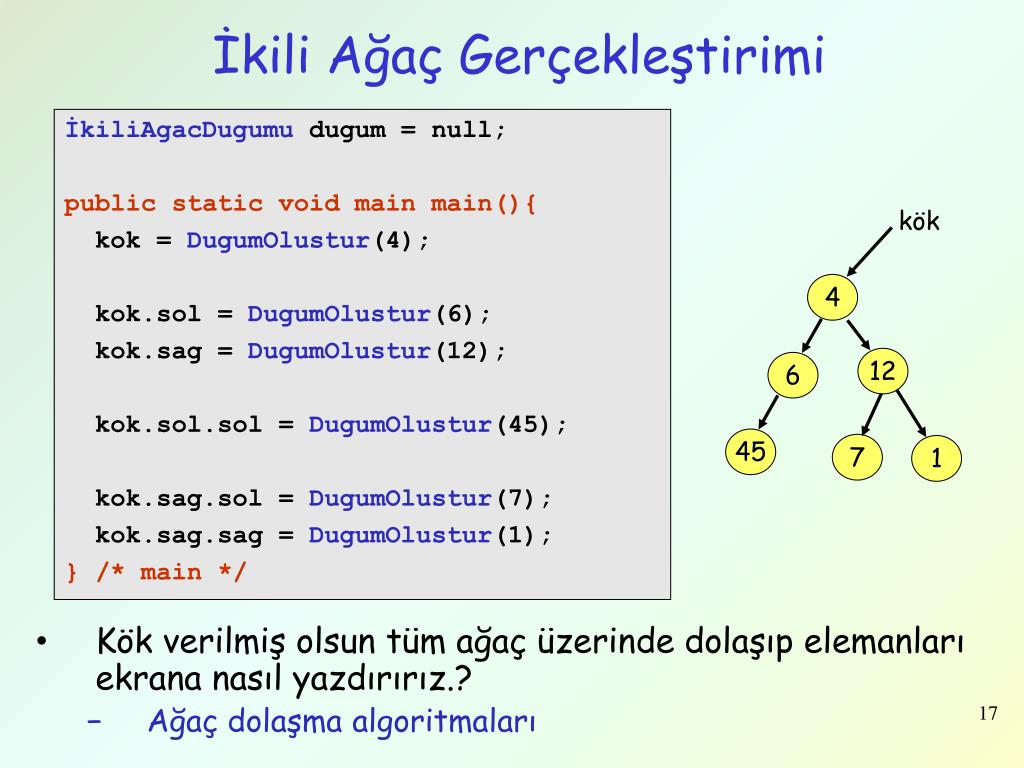

İkili Ağaç Gerçekleştirimi

İkiliAgacDugumudugum= null;

publicstaticvoid main main(){

kok = DugumOlustur(4);

kok.sol = DugumOlustur(6);

kok.sag = DugumOlustur(12);

kok.sol.sol = DugumOlustur(45);

kok.sag.sol = DugumOlustur(7);

kok.sag.sag = DugumOlustur(1);

} /* main */

kök

4

12

6

45

7

1

  • Kök verilmiş olsun tüm ağaç üzerinde dolaşıp elemanları ekrana nasıl yazdırırız.?

    • Ağaç dolaşma algoritmaları


Kili a a zerinde dola ma

İkili Ağaç Üzerinde Dolaşma

  • İkili ağaç üzerinde dolaşma birçok şekilde yapılabilir. Ancak belirli bir yönteme uyulması algoritmik ifadeyi kolaylaştırır. İkili ağaç üzerinde dolaşmak için 3 temel yol vardır. Bunlar:

    • Önce-kök (Preorder): Kök, Sol, Sağ

      • Önce ağacın kökü, sonra sol alt ağaç ve ardından sağ alt ağaç

    • Ortada-kök (Inorder): Sol, Kök, Sağ

      • Önce sol alt ağaç, kök ve sağ alt ağaç

    • Sonra-kök (Postorder): Sol, Sağ, Kök

      • Önce sol alt ağaç, sağ alt ağaç ve kök.


Ders eri i

Örnek

Kök

Önce-kök

A C P D Z M I K

A

D

Ortada-kök

P C A M Z D I K

C

Z

I

P

Sonra-kök

P C M Z K I D A

K

M


Algoritma

Algoritma

OnceKok(IkiliAgacDugumukok){

if (kok == null) return;

System.out.print(kok.veri+" ");

OnceKok(kok.sol);

OnceKok(kok.sag);

}

OrtadaKok(IkiliAgacDugumukok){

if (kok == null) return;

OrtadaKok(kok.sol);

System.out.print(kok.veri+" ");

OrtadaKok(kok.sag);

}

SonraKok(IkiliAgacDugumukok){

if (kok == null) return;

SonraKok(kok.sol);

SonraKok(kok.sag);

System.out.print(kok.veri+" ");

}


Ba nt a a lar

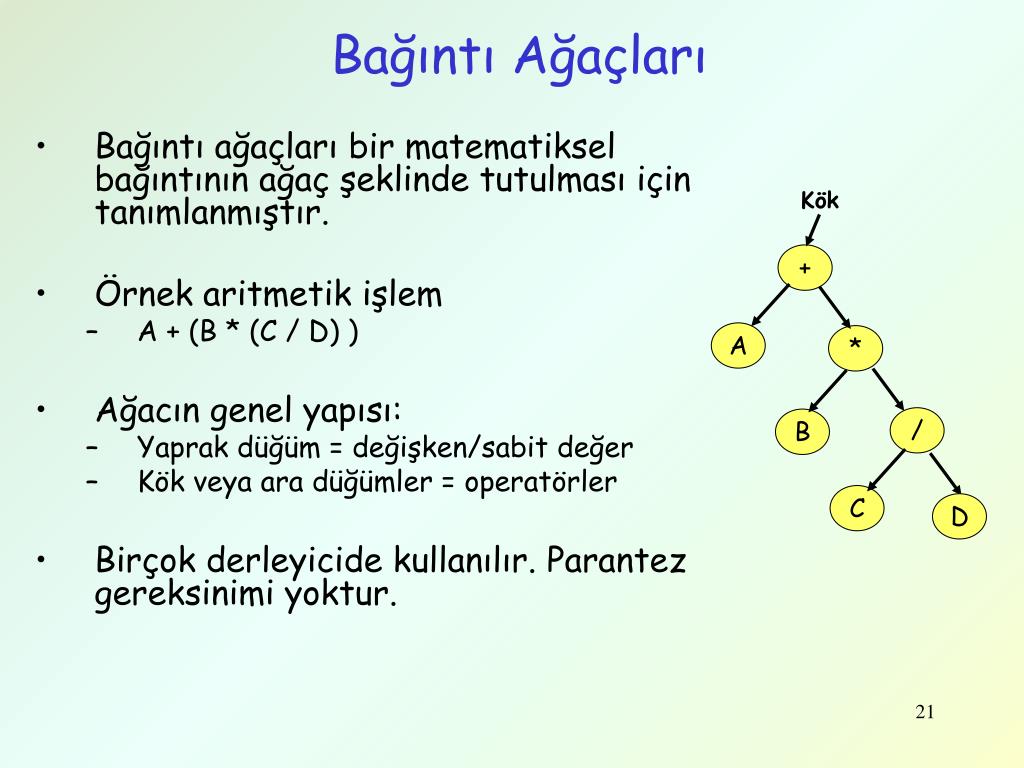

Bağıntı Ağaçları

  • Bağıntı ağaçları bir matematiksel bağıntının ağaç şeklinde tutulması için tanımlanmıştır.

  • Örnek aritmetik işlem

    • A + (B * (C / D) )

  • Ağacın genel yapısı:

    • Yaprak düğüm = değişken/sabit değer

    • Kök veya ara düğümler = operatörler

  • Birçok derleyicide kullanılır. Parantez gereksinimi yoktur.

Kök

+

A

*

/

B

C

D


Ba nt a a lar1

Bağıntı Ağaçları

  • Verilen denklemden bağıntı ağacı kurulması veya verilen ağaçtan denklemin çıkartılması için üç değişik yöntem vardır:

    • İç-takı: matematikte alışılagelen şekilde, operatörlerin ortada, değişken veya sabit değerlerin operatörün kenarında bulunan yöntemdir.

    • Ön-takı: operatörler kendilerine karşı düşen parametrelerin(değişken/sabit) önündedir.

    • Son-takı: Polonyalı notasyonu olarak da adlandırılır ve operatörler kendi parametrelerinin arkasından gelir.
