Audi Quattro 技術

Audi Quattro 技術. 指導老師 : 吳宗霖 教師 姓名 : 周家弘 學號 :49915085 班級 : 車輛三甲. 目錄. 一、前言 二、手動鎖定式差速器 三、 Torsen 中央差速器 四、 液壓式差速器 五、 Self-locking 中央差速器 六、 黏性耦合差速器 七、 跑車型差速 器 八、 冠狀齒輪差速 器 九 、結論 十、參考資料. 前言. 『 quattro 』是一個始終與 Audi 分不開的名詞， Audi 過去享有「傳動的藝術家」的美名，正是因為不斷改良四輪驅動系統，追求更好的性能與人車安全，在高級品牌中獨樹一格。

amal-edwards
Download Presentation

Audi Quattro 技術

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

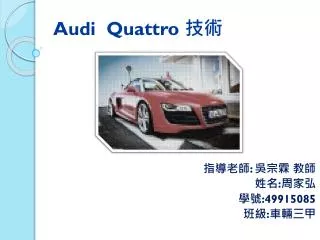

  1. Audi Quattro 技術 指導老師: 吳宗霖 教師 姓名:周家弘 學號:49915085 班級:車輛三甲

  2. 目錄 • 一、前言 • 二、手動鎖定式差速器 • 三、Torsen中央差速器 • 四、液壓式差速器 • 五、Self-locking 中央差速器 • 六、黏性耦合差速器 • 七、跑車型差速器 • 八、冠狀齒輪差速器 • 九、結論 • 十、參考資料

  3. 前言 • 『quattro』是一個始終與Audi分不開的名詞，Audi過去享有「傳動的藝術家」的美名，正是因為不斷改良四輪驅動系統，追求更好的性能與人車安全，在高級品牌中獨樹一格。 • 第一部搭載quattro系統智慧恆時四輪傳動的Audi在1980年誕生，至今已超過三十年了。在這輝煌的三十多年中，Audi以賽事證明四輪驅動的實力，而搭載在市售車上的quattro智慧型恆時四驅系統，經歷了多次的演進，朝著高性能與高安全的目標不斷精進。

  4. 手動鎖定式差速器 • 第一部Audi quattro誕生於1980年，採用恆定式四輪驅動設計，在任何路況行駛下，前後輪均可分配到各50%的動力，讓四輪保有穩定的循跡性；當年參與WRC賽事的Rally廠車，也採用相同的驅動設計，驗證卓越的駕駛性能。 • 而為了解決四輪驅動車輛在遇到前後輪摩擦力不等時，造成的滑差而阻礙加速性，第一代quattro就已經配置了中央及後軸差速器手動鎖定裝置，駕駛者可以視情況將差速器鎖定，讓四只輪胎都有驅動力，減少打滑現象。

  5. 1980年，第一部搭載quattto系統的Audi quattro誕生，當時Rally版廠車也採用相同基礎參賽，因為抓地力優越，因此輕鬆擊敗採兩輪驅動的對手。

  6. Torsen中央差速器 • 四驅系統的運行關鍵，在於中央差速器的結構與設計，新一代有了更聰明的設計。 • Torsen是取自「Torque」與「Sensing」的縮寫，使用扭力感應式原理，基本上是屬機械式，但當電腦偵測到前後軸扭力產生大幅差異時，Torsen中央差速器會自動調配前後輪的扭力，避免空轉輪一直打滑，讓有抓地力的一方獲得驅動力，前/後輪最多可分配到75%的動力。

  7. 1986年，Audi 80搭載全新開發的quattro系統，採Torsen扭力感應式差速器，已擁有前後軸扭力自動調配的機能，已能稱得上是「智慧型」設計。

  8. 液壓式差速器 • 架構上是以電子液壓式差速器為基礎，採多片溼式離合器設計，差速器安裝於後軸前端，引擎輸出端直接連接前傳動軸，無須先經過差速器，整體架構精簡許多。當電腦偵測到前輪打滑時，動力才會輸往後輪，極限狀態可達到0：100的全後驅模式。

  9. 為了讓小型車也能享有四輪驅動的高抓地力，Audi為A3及TT車系裝置Haldex電子液壓式差速器，讓操控變得更為靈活且安定。為了讓小型車也能享有四輪驅動的高抓地力，Audi為A3及TT車系裝置Haldex電子液壓式差速器，讓操控變得更為靈活且安定。

  10. Self-locking 中央差速器 • 在結構上，由起初的雙螺旋式衛星齒輪組，改成單螺旋設計，重量更輕，而且反應更敏銳。 • 而在傳輸分配上，則由以往的50：50調整為40︰60，如此一來能讓後輪更加運動化，極限狀況可達到近似後驅的20：80。此外，新版quattro亦支援了EDL電子差速器鎖定裝置，當單側輪發生空轉時，會立即以碟盤夾住車輪，讓扭力輸往有抓地力的另一端。。

  11. 2005年是quattro歷史上關鍵的一年，原廠為性能房車RS4搭載全新設計的主動鎖定式差速器，提供更運動化的操控反應，此外驅動比率也由以往的50：50修正為更具靈活性的40︰60。2005年是quattro歷史上關鍵的一年，原廠為性能房車RS4搭載全新設計的主動鎖定式差速器，提供更運動化的操控反應，此外驅動比率也由以往的50：50修正為更具靈活性的40︰60。

  12. 黏性耦合差速器 • 一般路況下，前後輪扭力比為15︰85，引擎動力直接傳輸到後輪，可說是兼顧後驅跑車的靈活度與四輪驅動的穩定性，當位於前軸的黏性耦合差速器偵測到後輪失去循跡性時，會再供給額外15%的動力至前輪，讓動態更加安全平穩。

  13. Audi第一部中置引擎跑車–R8，採用黏性耦合式差速結構，動力上以後輪為主、前輪為輔，造就高運動性，但不失穩定易控制的操控特質，被業界視為最理想的驅動配置。Audi第一部中置引擎跑車–R8，採用黏性耦合式差速結構，動力上以後輪為主、前輪為輔，造就高運動性，但不失穩定易控制的操控特質，被業界視為最理想的驅動配置。

  14. 跑車型差速器 • Sport differential是一套能調節後輪左右兩端扭力的差速器，採用電子液壓多片溼式離合器結構，其功能在於高速過彎時，電腦能依據方向盤轉動角度、側向加速度、車身側傾角度等參數，在毫秒內計算出最理想的左右後輪扭力比率，並刻意增加外側輪輸出，最多可達到100%的調配機制，如此一來便可大幅降低轉向不足，讓車輛就像架在軌道上一樣平穩準確。

  15. 近代，已經無任何一款車的四驅系統能比得上Audi quattro，不過Audi並未鬆懈，在2008年發表高科技的跑車型後軸差速器，造就如軌道車般精準犀利的操駕本領。

  16. 冠狀齒輪差速器 • 全新的中央差速器採用前所未有的冠狀齒輪設計，兩組冠狀齒輪分別職司前軸與後軸的扭力傳輸，作動更快也更精確，且重量僅有4.8kg，比起一般的Torsen差速器要輕2kg。 • 在一般狀態下，前後輪扭力分配為40︰60，但是當有任何一軸出現打滑時，具半鎖定功能的中差便會調節比例，極限達15︰85 or 70︰30。 • 這套裝載於RS5的四驅系統還新增後軸扭力分導機構，能更完美的調節左右後輪輸出，達到更流暢且更高的操控極限。

  17. RS5是Audi最新發表的性能跑車，其差速器進一步換上質量更輕、作動更敏銳的冠狀齒輪設計，結合後軸扭力分導機構，讓RS5的操控性遠勝後輪驅動對手。RS5是Audi最新發表的性能跑車，其差速器進一步換上質量更輕、作動更敏銳的冠狀齒輪設計，結合後軸扭力分導機構，讓RS5的操控性遠勝後輪驅動對手。

  18. 結論 • 經過歷代演化的quattro系統，quattro智慧型恆時四驅系統已成為獨步全球的四驅科技，不僅能在任何天候、任何路況下，獲得安全無虞的行車保障，還享受快意的駕駛樂趣。

  19. 參考資料 U-Car http://feature.u-car.com.tw/13064.html http://twrc.pixnet.net/blog/post/27285918-30%E5%B9%B4%E7%B6%93%E5%85%B8%E5%82%B3%E6%89%BF%EF%BC%8Caudi-quattro-concept-%E5%86%8D%E7%8F%BE%E5%9B%9B%E9%A9%85%E6%A6%AE%E8%80%80 台灣奧迪官方網站 http://www.audi.com.tw/tw/brand/zh/About_Audi/Motorsport_0/Motorsport_4.html http://honda01.pixnet.net/blog/post/31838078-audi-quattro%E8%88%87%E7%9A%84-honda-sh-awd%E7%9A%84%E6%AF%94%E8%BC%83
