Presentation Transcript


Egnos

EGNOS

Presentación GNSS 2.3 por L. Andrada, AENA


Egnos

MARCO POLÍTICO - INSTITUCIONAL

  • RESOLUCIONES Y DECISIONES CONSEJO DE MINISTROS DE TRANSPORTES UE (feb. 92, dic. 94, jul. 96, mar. 98), ECAC y EUROCONTROL.

  • ACUERDO TRIPARTITO (aprobado el 18/6/98).

    • UNION EUROPEA.

    • EUROCONTROL.

    • ESA.

  • ESTRUCTURA INSTITUCIONAL PROPUESTA.


Egnos

ACUERDO ETG

ea

Desarrollo

Despliegue e Instalación

Validación Técnica

Temas Institucionales y Políticos

Identificación y Validación de Requisitos de Usuario

Plan Europeo de Radio-Navegación

Requisitos de Misión para Aviación Civil

Pruebas y Validación Operacional para Aviación

Apoyo a la Regulación de Safety


Egnos

Ensayos Iniciales

Definición Sistema

Fase

Inicial

Inicio

Octubre 98

Enero 96

Desarrollo/

Validación

Validación Operacional/

Diseño detallado

implantación.

(ESA).

certificación.

21 meses

21 meses

9 meses

24 meses

Fase

de

Implantación

Julio 2000

Abril 2002

Enero 2003

Servicio operativo

Inicio

Octubre 98

Enero 2005

Fase de Implantación del

Programa ARTES-9

de la ESA

CALENDARIO


Egnos

Segmento de tierra

1

Estaciones de medida:

Reciben la señal de los

satélites GPS y GLONASS y

se la envían a la estación de

control.

2

Estación de Control y

Procesado

: Recibe la señal

de las

RIMSs

y a partir de ella

genera mensajes de

corrección a las señales GPS

y GLONASS para incrementar

la precisión y mensajes de

información del estado de los

satélites (integridad).

3

Estación de acceso a los

GEOs

:

Genera una señal

similar a la GPS en la que se

transmiten los mensajes de

precisión e integridad

calculados por la MCC.

4

EWAN

: Es la red de

comunicaciones que

interconecta

todas las

instalaciones terrestres.

Otras instalaciones terrestres de pruebas y

Segmento de espacio

simulación de los diferentes equipos y sistemas:

Satélite geoestacionario:

5

Centro de Validación y Soporte a la Certificación (ASQF)

Retransmite la señal

Centro de Investigación tecnológica (PACF)

generada por la NLES sobre

Plataforma de Verificación y Desarrollo (DVP)

todo el área de cobertura.

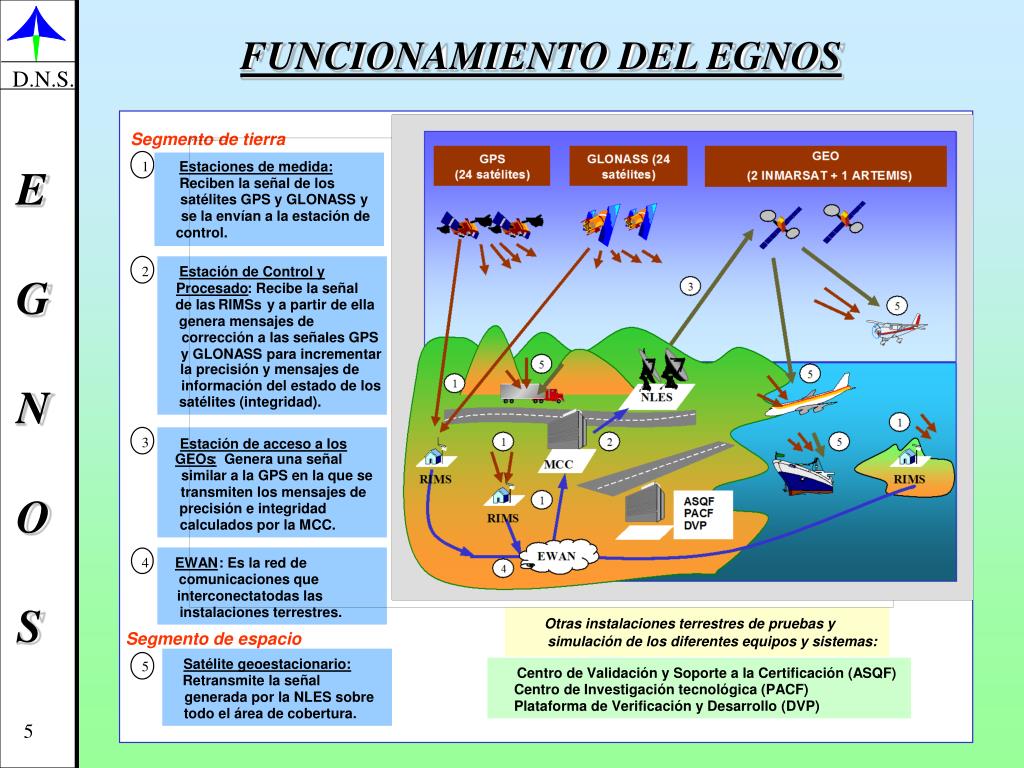

FUNCIONAMIENTO DEL EGNOS


Egnos

Estructura

GLONASS

GEO

ARQUITECTURA EGNOS

Segmento

Espacial

Segmento

Usuario

Estaciones

de Ranging y

Monitorización

de

Integridad

NLES

RIMS

RIMS …

RIMS

(dos

por

GEO)

2

n

1

Segmento

Terrestre

Red EGNOS de

Área Amplia

MCC-1

MCC-2

MCC-3

MCC-4

PACF

ASQF

DVP

Servicios

de

Soporte

MMCs


Egnos

RIMS

(x 34)

NLES

(x 7)

EWAN

MCC 1

MCC 2

MCC 3

MCC 4

PACF

ASQF

DVP

SEGMENTO DE TIERRA


Egnos

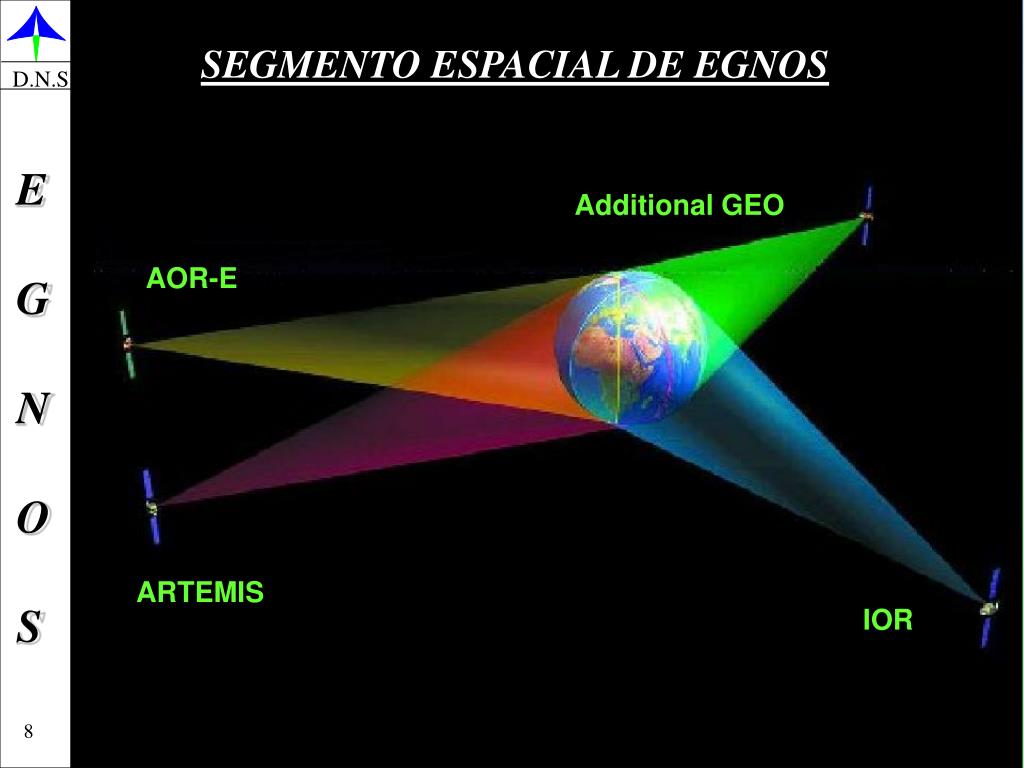

SEGMENTO ESPACIAL DE EGNOS

Additional GEO

AOR-E

ARTEMIS

IOR


Egnos

RIMS Y MCC

  • RIMS: RANGING AND INTEGRITY MONITORING STATION (34)

    • FUNCIONES

      • RECOGIDA O ADQUISICIÓN DE DATOS

      • TRANSMISIÓN DE LOS MISMOS A LOS MCCS

    • CANALES

      • CANAL A: RECOGIDA DE DATOS PARA CÁLCULOS

      • CANAL B: CHEQUEO DE INTEGRIDAD

      • CANAL C: DETECCIÓN DE EVIL WAVEFORM (EWF)

  • MCC: MASTER CONTROL CENTRES (4)

    • COMPUESTA DE 2 INSTALACIONES:

      • CENTRAL CONTROL FACILITY (CCF)

      • CENTRAL PROCESSING FACILITY (CPF)


Egnos

CPF

CPF: CENTRAL PROCESSING FACILITY.

  • DOS SUBSISTEMAS: PROCESSING SET (1) Y CHECK SETS (2).

  • FUNCIONES.

    • DETERMINAR LAS ÓRBITAS DE LOS SATÉLITES, LAS CORRECCIONES DE RELOJ Y EFEMÉRIDES DE GPS ,

      GENERAR LOS DATOS DE EFEMÉRIDES DE LOS GEO,

      PROVEER DEL DATOS DE INTEGRIDAD DE LOS SATÉLITES

      Y DETERMINAR LAS CORRECCIONES IONOSFÉRICAS.

    • SUMINISTRAR UN SISTEMA DE VERIFICACIÓN DE DATOS

      POR UNA VÍA INDEPENDIENTE AL CÁLCULO.

    • SUMINISTRAR EL TIEMPO DE LA RED DE EGNOS.


Egnos

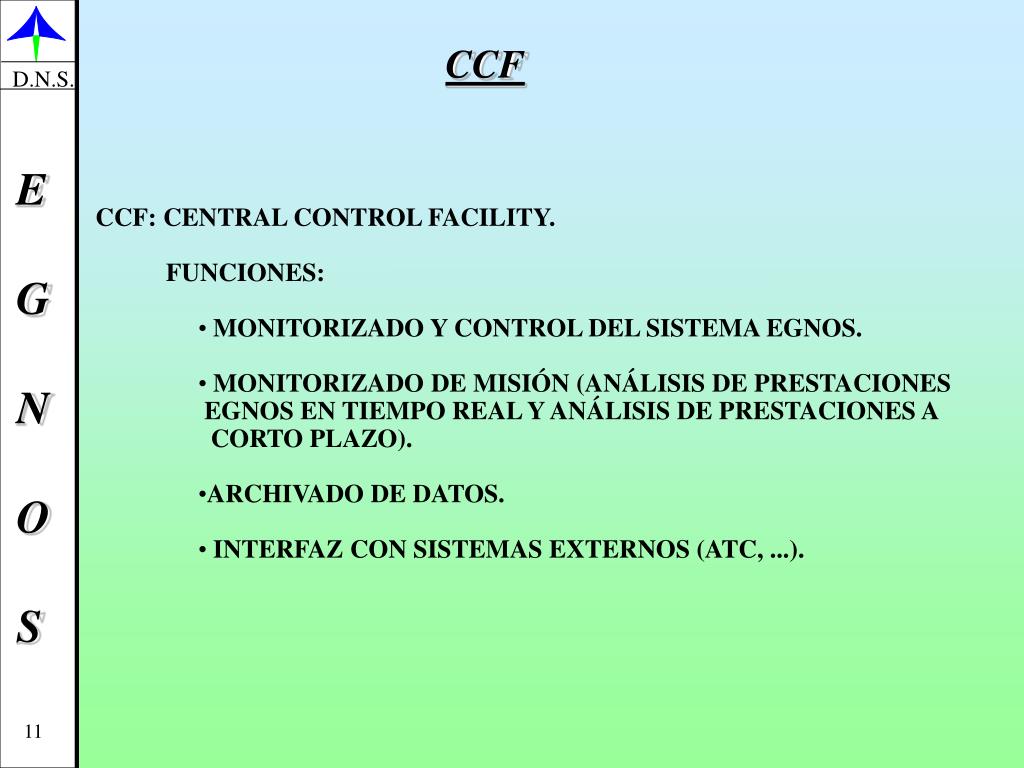

CCF

  • CCF: CENTRAL CONTROL FACILITY.

    • FUNCIONES:

      • MONITORIZADO Y CONTROL DEL SISTEMA EGNOS.

      • MONITORIZADO DE MISIÓN (ANÁLISIS DE PRESTACIONES

      • EGNOS EN TIEMPO REAL Y ANÁLISIS DE PRESTACIONES A

      • CORTO PLAZO).

      • ARCHIVADO DE DATOS.

      • INTERFAZ CON SISTEMAS EXTERNOS (ATC, ...).


Egnos

NLES

  • NLES: NAVIGATION LAND EARTH STATION

  • FUNCIONES

    • SELECCIONAR LA CPF SUMINISTRADORA DEL MENSAJE DE NAVEGACIÓN

    • MODULAR EL MENSAJE GENERADO POR LA CPF

    • SINCRONIZAR EL ENVIÓ DE LA SEÑAL ASCENDENTE CON EL TIEMPO GPS

    • ENVIAR LOS DATOS A LOS SATÉLITES GEO

IOR

Artemis

AOR-E


Egnos

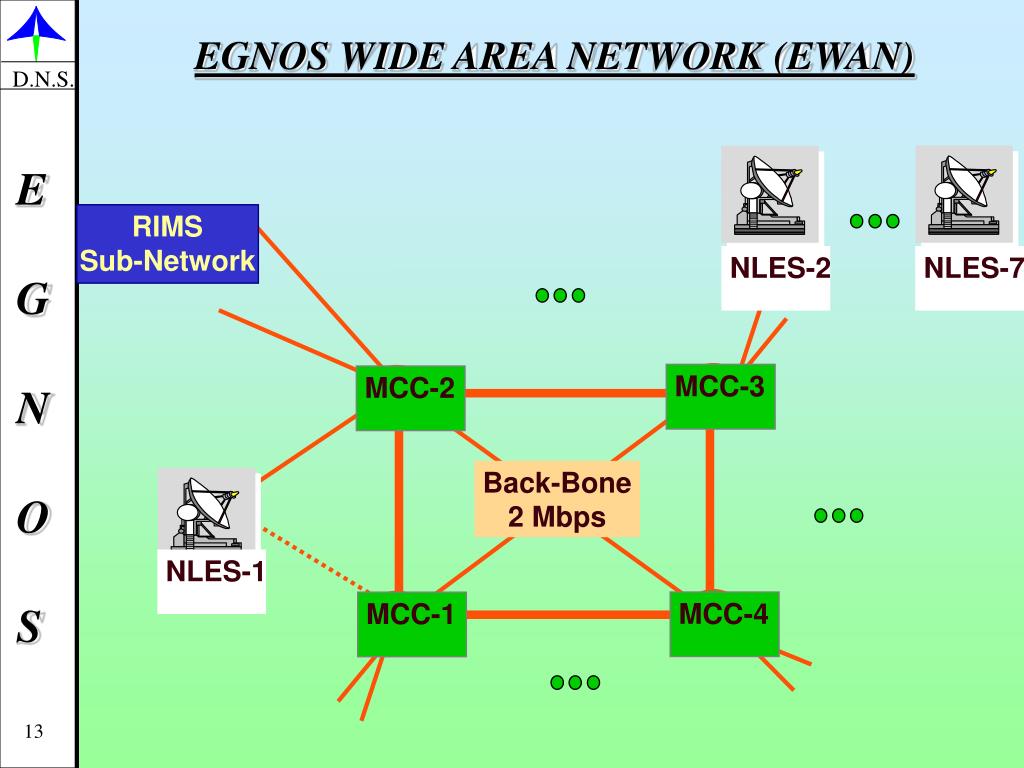

EGNOS WIDE AREA NETWORK (EWAN)

RIMS

Sub-Network

NLES-2

NLES-7

MCC-3

MCC-2

Back-Bone

2 Mbps

NLES-1

MCC-4

MCC-1


Egnos

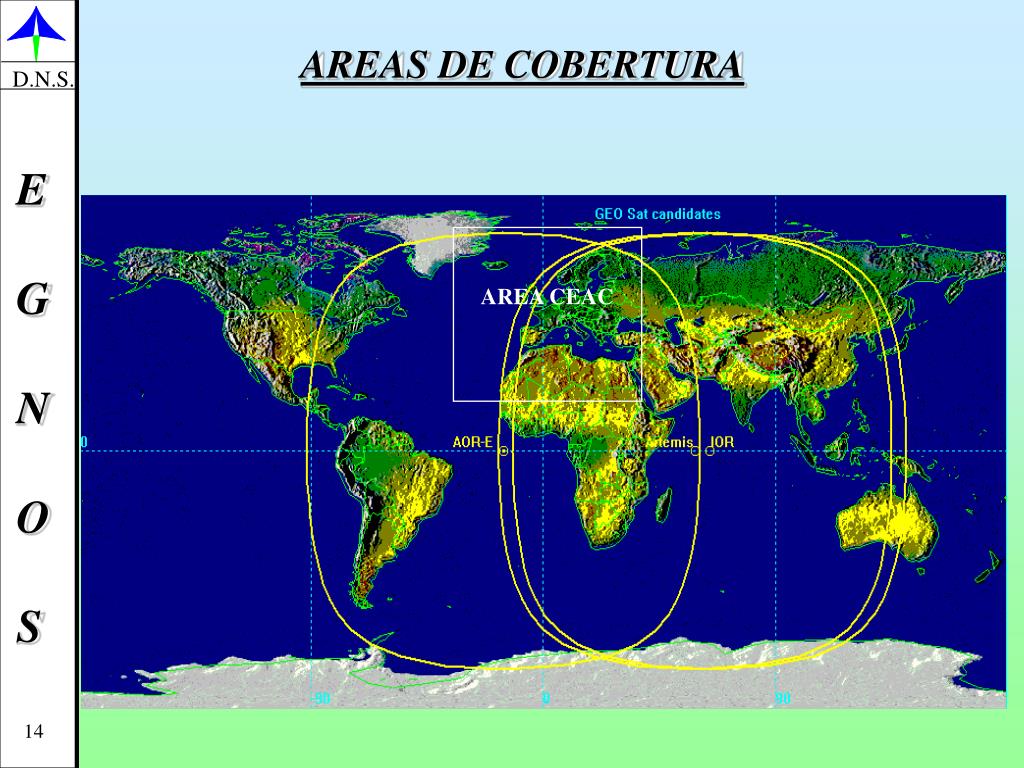

AREA CEAC

AREAS DE COBERTURA


Egnos

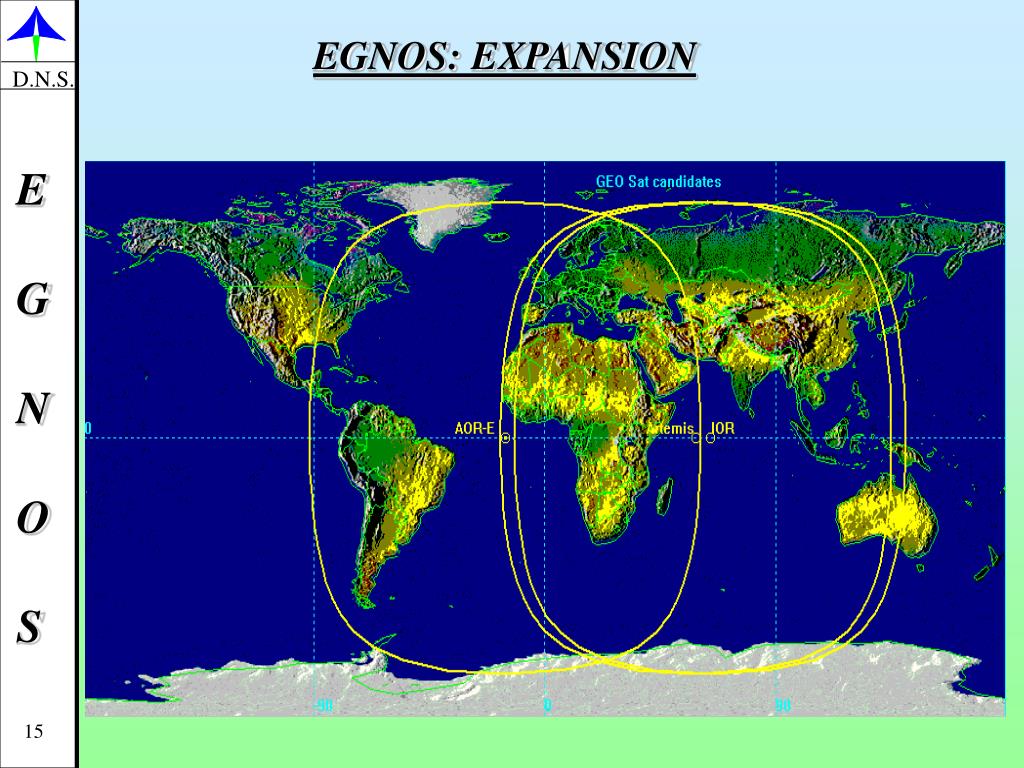

EGNOS: EXPANSION


Egnos

60

30

0

-30

-60

EGNOS SL-2 RIMS

Additional RIMS

GEO Broadcasting Areas

XDOC(7,3)

Region

-90

-180

-120

-60

0

60

120

180

EGNOS: EXPANSION


Egnos

EGNOS: EXPANSION
