Presentation Transcript


Tsi skolen infrastruktur tsi erne

TSI-skolen- Infrastruktur-TSI’erne

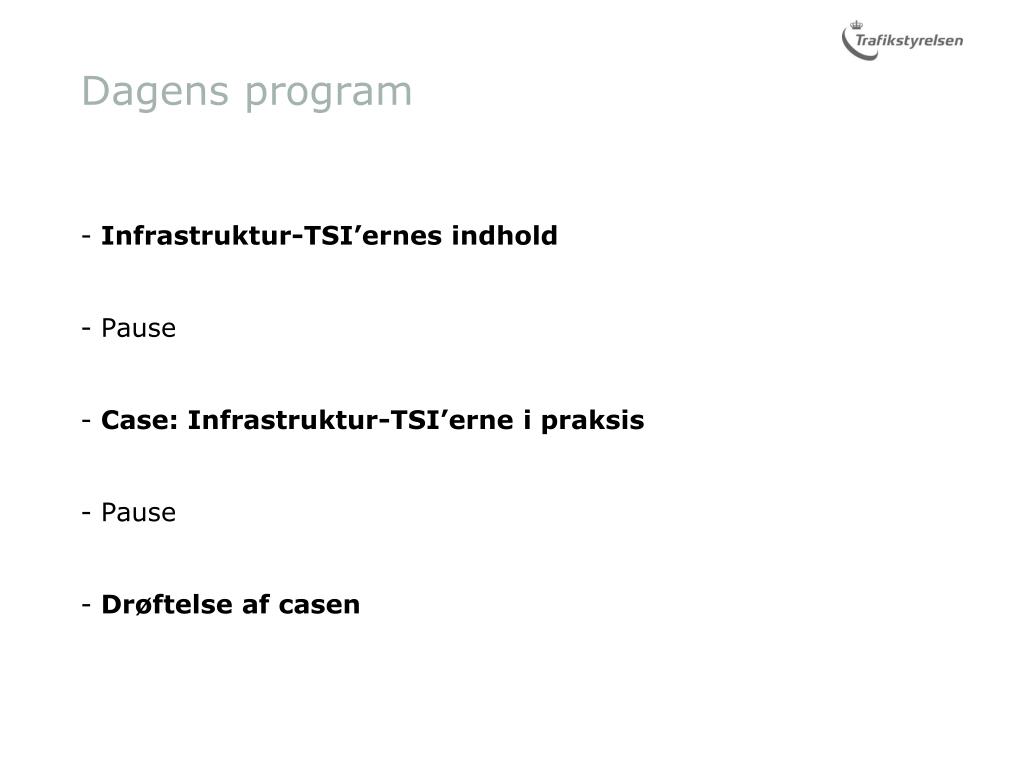

Dagens program

Dagens program

  • Infrastruktur-TSI’ernes indhold

  • Pause

  • Case: Infrastruktur-TSI’erne i praksis

  • Pause

  • Drøftelse af casen

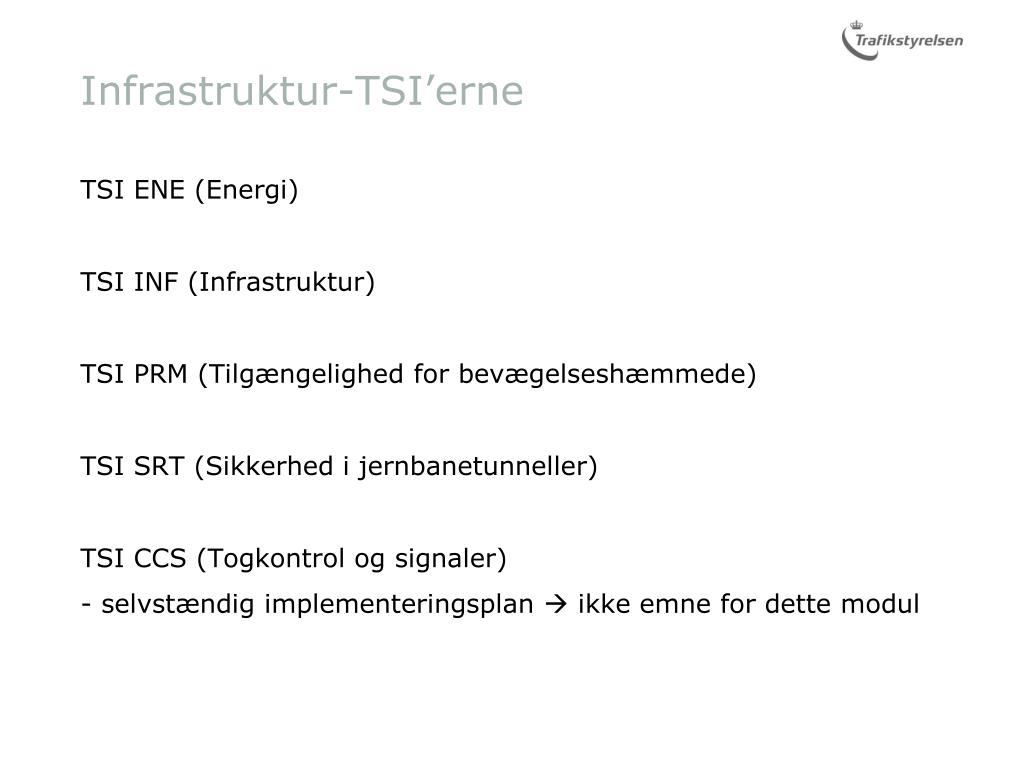

Infrastruktur tsi erne

Infrastruktur-TSI’erne

TSI ENE (Energi)

TSI INF (Infrastruktur)

TSI PRM (Tilgængelighed for bevægelseshæmmede)

TSI SRT (Sikkerhed i jernbanetunneller)

TSI CCS (Togkontrol og signaler)

- selvstændig implementeringsplan  ikke emne for dette modul


Tsi ernes delsystemer

TSI’ernes delsystemer

TSI ENE (Energi):Energi

TSI INF (Infrastruktur):Infrastruktur

Vedligeholdelse

TSI PRM (tilgængelighed):Infrastruktur

Rullende materiel

Telematik for persontrafik

TSI SRT (tunnelsikkerhed):Drift og trafikstyring

Energi

Infrastruktur

Rullende materiel

Togkontrol og signaler


Tsi ernes struktur

TSI’ernes struktur

  • Kapitel 1:Teknisk og geografisk anvendelsesområde

  • Kapitel 2:Definition af delsystem(erne)

  • Kapitel 3:De væsentlige krav

  • Kapitel 4:Beskrivelse af delsystem(erne)

  • Kapitel 5:Interoperabilitetskomponenter (NoBo)

  • Kapitel 6:Vurdering af komponenter og delsystemer (NoBo)

  • Kapitel 7:Gennemførelse af TSI’en


Tsi ene energi

TSI ENE (Energi)


Teknisk anvendelsesomr de tsi ene

Teknisk anvendelsesområde – TSI ENE

Delsystemet Energi

Energy subsystem

Rolling stock subsystem


Geografisk anvendelsesomr de tsi ene den elektrificerede del af ten nettet

Geografisk anvendelsesområde – TSI ENE Den elektrificerede del af TEN-nettet


Delsystemet hvad omfatter tsi ene

Delsystemet - hvad omfatter TSI ENE?

Fordelingsstationer

Koblingssteder

Sektioner til system- og faseadskillelse

Køreledningssystemer

Returstrømskredsløb

Kilowatt-timemålere (togmonterede målere)


Krav til delsystemet energi kapitel 4

Krav til delsystemet Energi – kapitel 4

  • Spænding og frekvens

  • Parametre vedr. forsyningssystemets ydeevne

  • Kontinuitet i strømforsyningen under forstyrrelser i tunneler

  • Strømkapacitet, jævnstrømssystemer, holdende tog

  • Regenerativ bremsning

  • Samordning af elektrisk beskyttelse

  • Harmonisk udstråling og dynamiske virkninger ved vekselstrømssystemer

  • Harmonisk udstråling til det offentlige elforsyningsnet

  • Ekstern elektromagnetisk kompatibilitet

  • Miljøbeskyttelse

  • Køreledningsgeometri

  • Strømaftagerprofil

  • Gennemsnitligt kontakttryk

  • Dynamisk adfærd og strømaftagningskvalitet

  • Afstand mellem strømaftagere

  • Køretrådsmateriale

  • Sektioner til faseadskillelse

  • Sektioner til systemadskillelse

  • Udstyr til måling af forbruget af elektrisk energi


Karakteristisk for tsi ene

Karakteristisk for TSI ENE

Skal ikke bruges på hele TEN – kun den elektrificerede del

”Henvisnings-TSI” - ikke så mange krav i selve TSI’en

En stor del af TSI’ens krav findes i EN-standarder

EN-standarderne er obligatoriske på lige fod med TSI-kravene

Mange grænseflader til andre TSI’er

NYT: Forventes at træde i kraft i foråret 2011


Gennemf relse af tsi ene kapitel 7

Gennemførelse af TSI ENE – kapitel 7

  • Ingen egentlige overgangsordninger i TSI ENE, men…

  • Medlemsstaten beslutter strømforsyningssystem under hensyn til

    • økonomi

    • eksisterende strømforsyningssystem i medlemsstaten

    • eventuelle forbindelser til jernbanestrækninger i nabolande med et bestående strømforsyningssystem

    • andre relevante forhold


Tsi inf infrastruktur

TSI INF (Infrastruktur)


Geografisk anvendelsesomr de ten

Geografisk anvendelsesområde - TEN


Delsystemerne hvad omfatter tsi inf

Delsystemerne – hvad omfatter TSI INF?

  • Sporets tracéring

  • Sporparametre

  • Sporskifter og sporskæringer

  • Sporets evne til at optage sporkræfter

  • Konstruktioners evne til at optage trafikale belastninger

  • Sporbeliggenhedens kvalitet og grænseværdier for punktfejl

  • Perroner

  • Sundhed, sikkerhed og miljø

  • Driftsforskrifter

  • Faste anlæg til klargøring af tog

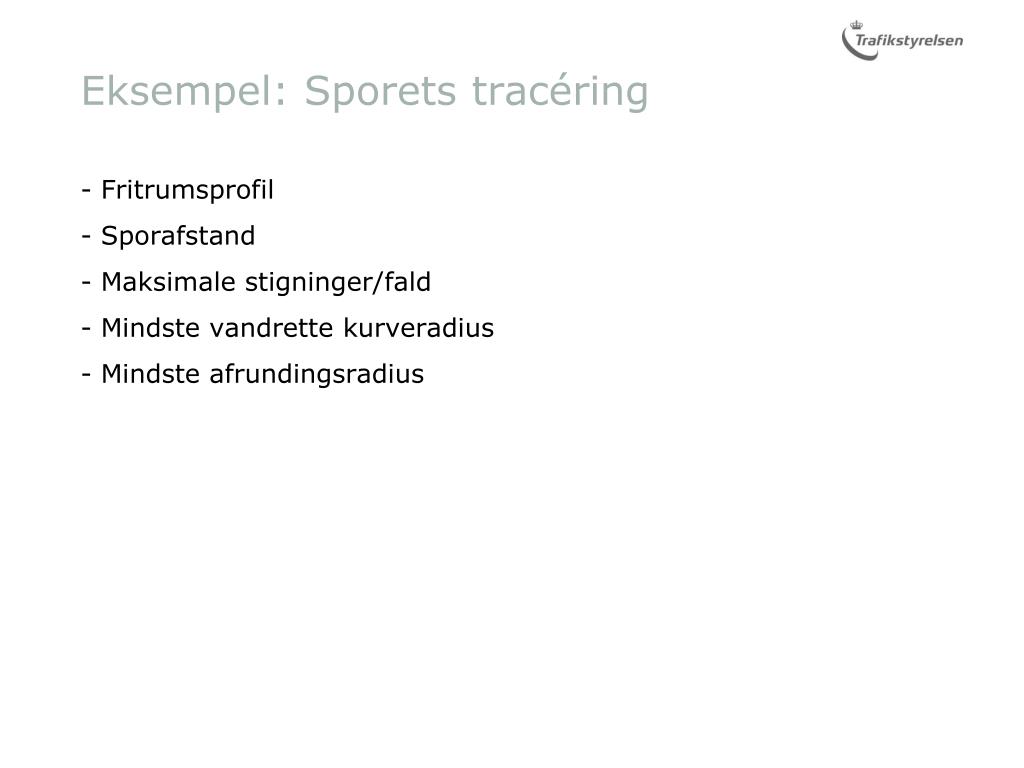

Eksempel sporets trac ring

Eksempel: Sporets tracéring

  • Fritrumsprofil

  • Sporafstand

  • Maksimale stigninger/fald

  • Mindste vandrette kurveradius

  • Mindste afrundingsradius


Karakteristisk for tsi inf opdeling af ten i str kningskategorier

Karakteristisk for TSI INF - Opdeling af TEN i strækningskategorier

Opdeling af TEN: differentierede krav til forskellige typer af strækninger

12 forskellige strækningskategorier med forskellige sæt krav til læsseprofil, akseltryk, hastighed og toglængde:

- Passager-, gods- og blandet trafik

- Nye og opgraderede strækninger

- ”Hoved” TEN og ”andet” TEN

- NYT: Forventes at træde i kraft i foråret 2011

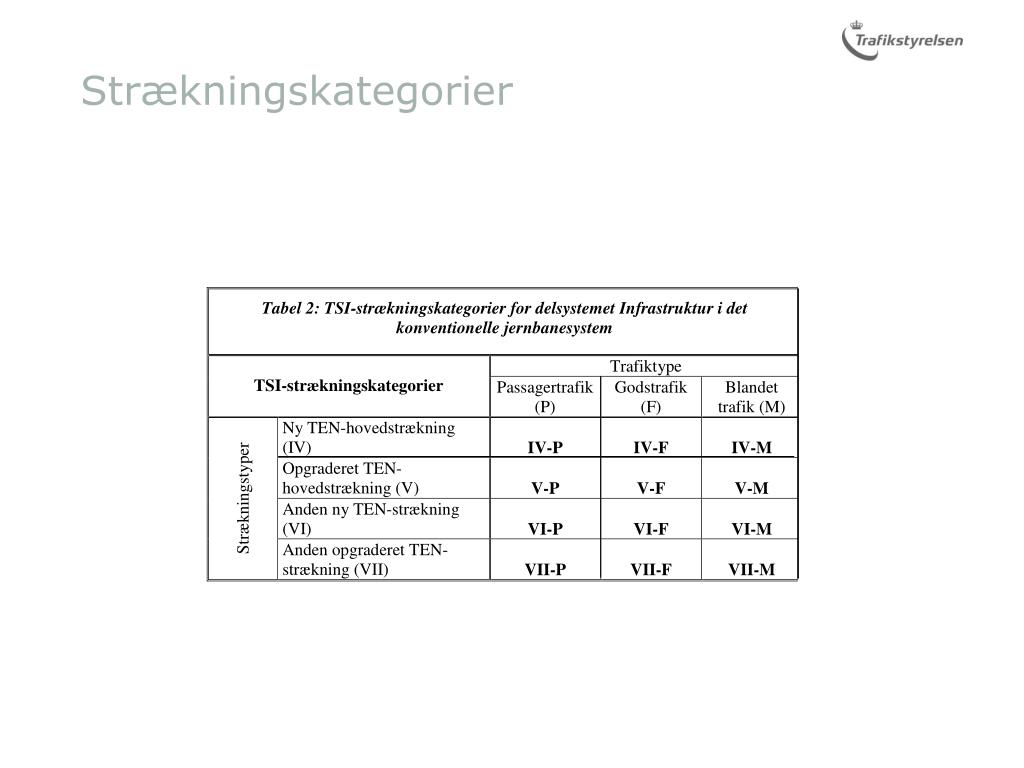

Str kningskategorier

Strækningskategorier


Str kningskategorier krav til profil akseltryk hastighed og togl ngde

Strækningskategorier – krav til profil, akseltryk, hastighed og toglængde


Gennemf relse af tsi inf kapitel 7

Gennemførelse af TSI INF – kapitel 7

  • Ingen egentlige overgangsordninger i TSI INF, dvs. ingen undtagelser

  • En (halv) definition af, hvad en fornyelse og en opgradering er

  • Medlemsstaterne skal udforme en overgangsstrategi

    • Hvilke dele af infrastrukturen der skal henregnes til TEN

    • Hvornår medlemsstaterne vil opgradere infrastrukturen til TSI-niveau

  • Trafikstyrelsen: Usikkert, hvad overgangsstrategien betyder

  •  Usikkert, hvornår TSI’en skal benyttes fra (TS undersøger)


Tsi prm tilg ngelighed for bev gelses h mmede

TSI PRM (tilgængelighed for bevægelses-hæmmede)


Geografisk anvendelsesomr de ten1

Geografisk anvendelsesområde - TEN


Hvad er bev gelsesh mmede

Hvad er ”bevægelseshæmmede”?

”Alle mennesker, som har vanskeligt ved at benytte tog eller infrastruktur i forbindelse hermed”

  • kørestolsbrugere (personer, der på grund af svagelighed eller handicap anvender kørestol)

  • personer med funktionsnedsættelse i bevægeapparatet

  • personer med gangbesvær

  • personer med børn

  • personer med tung eller omfangsrig bagage

  • ældre mennesker

  • gravide kvinder

  • synshæmmede

  • blinde

  • hørehæmmede

  • døve

  • kommunikationshandicappede (dvs. personer, der har vanskeligt ved at kommunikere på eller forstå det skrevne eller talte sprog, herunder udlændinge med manglende kendskab til det lokale sprog, personer med kommunikationsvanskeligheder, personer med nedsatte sensoriske, psykologiske og intellektuelle evner)

  • små mennesker (herunder børn)


Tsi prm s krav til infrastrukturen

TSI PRM’s krav til infrastrukturen

  • Parkeringspladser

  • Hindringsfrie strækninger

  • Døre og indgange

  • Gulvarealer

  • Toiletter og puslerum

  • Møbler og fritstående anordninger

  • Billetsalg, informationsskranker og kundeservicepunkter

  • Belysning

  • Visuel og talt information

  • Nødudgange og alarmer

  • Broer, fodgængertunneller, trapper, håndlister, ramper, elevatorer, rulletrapper og –fortove

  • Perroner


Karakteristisk for tsi prm

Karakteristisk for TSI PRM

  • Mange krav, der ikke relaterer til sikkerhed

  • Kravene gælder ikke kun for spor, perroner, passagertunneller og –broer, men også for stationsbygninger, forpladser m.m.

  • Definerer ”infrastrukturblokke”:

    • stationsbygninger (inkl. parkeringsområder, toiletter, salgskontor osv.)

    • perroner


Gennemf relse af tsi prm kapitel 7

Gennemførelse af TSI PRM – kapitel 7

  • Tidsbegrænsede undtagelser (ikke længere aktuelle)

  • Undtagelse for mindre stationer (elevatorer)

  • Undtagelse, hvor ændring i bærende element

  • Undtagelser ved fornyelser og opgraderinger vedrørende:

    • Hindringsfrie strækninger

    • Broer, trapper og fodgængertunneller

    • Ramper, rullende trapper, elevatorer og rullende fortove

    • Perronbredde og perronkant

    • Perronhøjde og –forskydning

    • Bygninger af historisk art


Tsi srt sikkerhed i jernbanetunneller

TSI SRT (Sikkerhed i jernbanetunneller)


Geografisk anvendelsesomr de ten2

Geografisk anvendelsesområde - TEN

Storebæltstunnellen

Øresundstunnellen

Boulevardtunnellen

Sydhavnsgadetunnellen

(Tårnbytunnellen)

København-Ringsted-

Tunnelanlæg ?

Femern Bælt ?

?


Delsystemerne hvad omfatter tsi srt

Delsystemerne - hvad omfatter TSI SRT?

  • Etablering af sporskifter og sporkrydsninger

  • Forhindring af uautoriseret adgang til nødudgange og teknikrum

  • Brand: detektering og beskyttelseskrav for bygværker og byggematerialer

  • Faciliteter til selvredning, evakuering og assisteret redning i tilfælde af en hændelse

  • Sikre områder, nødudgange og tværpassager

  • Nødfortove, nødbelysning og skiltning af flugtveje

  • Nødkommunikation

  • Adgang for redningstjenester og redningsområder

  • Vandforsyning

  • Segmentering af køreledning eller strømskinner

  • Jordforbindelse af køreledning eller strømskinne

  • Elforsyning

  • Krav til elkabler i tunneller

  • Elektriske installationers driftssikkerhed


Karakteristisk for tsi srt

Karakteristisk for TSI SRT

  • Gælder kun for tunneller

  • Graduerede krav afhængig af tunnellængde

  • De fleste krav gælder for tunneller på mindst 1 km’s længde

  • Risiko-TSI, dvs. krav udviklet med udgangspunkt i risikoscenarier


Gennemf relse af tsi srt kapitel 7

Gennemførelse af TSI SRT – kapitel 7

  • Generelt princip:

  • ”Det er ikke nødvendigt at gøre enheder og komponenter, som ikke er omfattet af et særligt opgraderings- eller fornyelsesprogram, overensstemmende på tidspunktet for dette program”

  • Ingen egentlige overgangsordninger for energi og infrastruktur


Tsi skolen infrastruktur tsi erne

PAUSE


Tid til en case

Tid til en case…


Tsi skolen infrastruktur tsi erne

PAUSE


En diskussion af casen

En diskussion af casen…
