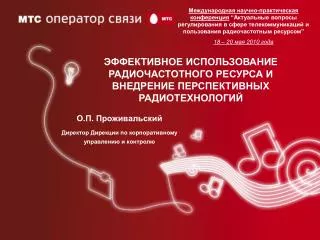

1. Международная научно-практическая конференция “Актуальные вопросы регулирования в сфере телекоммуникаций и пользования радиочастотным ресурсом” 18 – 20 мая 2010 года ЭФФЕКТИВНОЕ ИСПОЛЬЗОВАНИЕ РАДИОЧАСТОТНОГО РЕСУРСА И ВНЕДРЕНИЕ ПЕРСПЕКТИВНЫХ РАДИОТЕХНОЛОГИЙ О.П. Проживальский Директор Дирекции по корпоративному управлению и контролю

2. анализ некоторых аспектов общей проблематики на пути повышения эффективности использования радиочастотного ресурса; • обзор сценариев частотного распределения при внедрении технологии 4G/LTE; • оценка ближайших перспектив частотного распределения для новейших радиотехнологий мобильной связи. 1.Технологическая нейтральность для эффективной эволюции систем мобильной связи. 2. Необходимость внесения изменений в лицензионные условия мобильной связи. 3. Оптимальные диапазоны частот для внедрения технологии 4G/LTE. 4. Оптимальная ширина рабочего канала для системы 4G/LTE. 5. Сценарии частотного распределения при внедрении 4G/LTE. 6. Выводы. Цели доклада Структура доклада

3. Эволюция технологий мобильной связи в ближайшей перспективе Технологическая нейтральность для эффективной эволюции систем мобильной связи Действующая в Украине регуляторная база жестко закрепляет за указанными ниже диапазонами конкретные технологии мобильной связи, не все из которых эффективны для внедрения в средне- та долгосрочной перспективе.Необходима технологическая нейтральность для перспективных частотных диапазоновмобильной связи:450 МГц; 900 МГц; 1800/2000 МГц; 2300-2400 МГц; 2500-2690 МГц; 3400-3800 МГц.

4. Покрытие 3G оператора AT&T (США) Покрытие 3G оператора О2(Великобритания) Покрытие 3G оператора Orange (Франция) Изменения в лицензионных условиях мобильной связи Мотивы внесения изменений в лицензионные условия услуг мобильной связи: - в системах мобильной связи 3G/4G осуществлен переход от концепции сплошного общенационального покрытия к локальному радиопокрытию в зависимости от абонентской плотности и наличия спроса на услуги;- закрепленные в действующих лицензионных условиях мобильной связи жесткие требования по обеспечению 90% обязательного радиопокрытия городов региона и 80% радиопокрытия территорий всех населенных пунктов и основных транспортных магистралей региона могут создать условия неокупаемости проектов 3G/4G.Необходимо пересмотреть требования лицензионных условий услуг мобильной связи по % обязательного радиопокрытия технологиями 3G/4G, основываясь на общемировом опыте.

5. Гибридная модель радиопокрытия для 4G/LTE • В системе 4G/LTE применяется гибридная модель радиопокрытия: • фемтосотовая концепция для внутрикомнатного (indoor) радиопокрытия; • локальная (островковая) микро- и пикосотовая концепция без взаимного перекрытия соседних сот для наружного (outdoor) радиопокрытия; • макросотовая концепция для непрерывного сплошного радиопокрытия мобильной сетью 2G. С учетом применения для 4G/LTEгибридной модели радиопокрытия обеспечить 80%-90% сплошное радиопокрытие лицензируемого региона этой технологией не представляется возможным ни по техническим, ни по экономическим причинам.

6. Размер сот радиопокрытия для системы 4G/LTE Зависимость размеров сот 4G/LTE от номинала рабочей частоты • Применение гибридной модели радиопокрытия приводит к тому, что размер соты 4G/LTE мало зависит от номинала рабочей частоты, поскольку: • соседние соты 4G/LTE используют одинаковую рабочую частоту и чувствительны к взаимным помехам, что делает невозможным сплошное сотовое радиопокрытие (прежде всего для крупных городов); • для микро- и макросотового наружного радиопокрытия условием выполнения норм электромагнитной совместимости является неперекрытие сот, достигаемое контролем излучаемой мощности и ограничением размеров сот; • для гарантирования скоростей передачи данных, близких к пиковым, в сотах 4G/LTE рекомендуется обеспечивать режим прямого радиораспространения (незатенения), что также требует ограничения размеров сот; • для фемтосотового покрытия 4G/LTE наблюдается несколько большая зависимость размера соты от номинала рабочей частоты, что объясняется поглощениями и отражениями сигнала в помещении. Розмір стільників радіопокриття для системи4G/LTE • Ключевым фактором стает выбор не диапазона частот 4G/LTE, а ширины рабочего канала, поскольку доступный совокупный частотный ресурс определит сервисные возможности систем 4G; • оператор сети 4G/LTE наружного радиопокрытия не будет иметь особых преимуществ при использовании более низких номиналов рабочих частот (необходимое количество базовых станций будет приблизительно одинаковым).

7. Обслуживание при гибридном радиопокрытии 4G/LTE Макросота GSM/EDGE Фемто- сота LTE Фемто- сота LTE Пикосота HSPA Пикосота HSPA Микросота UMTS Микросота UMTS LTERel.8 (от 10 Мбит/с) UMTSRel.6/7 (от2 Мбит/с) UMTSRel.4/5 (~ 1 Мбит/с) EDGE (~ 300 кбит/с) GSM (ниже100 кбит/с) или отсутствие связи

8. Потенциальные полосы частот для внедрения технологии 4G/LTE • в Европе активно осуществляется лицензирование диапазона 2,5-2,6 ГГц для технологии 4G/LTE; • в Северной Америке для лицензирования 4G/LTE определен низкочастотный диапазон 700 МГц, который в Европе выделен под цифровое ТВ; • применение других диапазонов для лицензирования 4G/LTE будет требовать осуществления конверсии или перераспределения частот (рефарминга).

9. Оптимальная ширина рабочего канала для системы 4G/LTE Варианты ширины рабочего канала для внедрения 4G/LTE Система 4G/LTE может использовать различную ширину рабочего канала (от 1,4 МГц до 20 МГц), в зависимости от условий функционирования: • доступность совокупного частотного ресурса для развития системы 4G/LTE; • рыночные реалии совместного развития мобильных технологий4G/LTE, 3G и 2G; • реальная обстановка касательно электромагнитной совместимости на конкретной территории; • маркетинговые планы касательно развития новых видов услуг (узкополосных или широкополосных). Для эффективного функционирования сети 4G/LTE необходимая ширина рабочего канала должна составлять 2х20 МГц

10. Информационная эффективность рабочего канала для системы 4G/LTE Применение узкополосных каналов 4G/LTE (менее 5 МГц) не позволит осуществлять высокоскоростную передачу (более 10 Мбит/с) без обязательных дополнительных механизмов: • высокоиндексная модуляция (КАМ-16/32/64), которая существенно понижает помехоустойчивость в канале; • технологии множественных антенн (MIMO), которые значительно усложняют прием сигналов в мобильной сети.

11. Пропускная способность на сектор рабочего канала для системы 4G/LTE В зависимости от ширины рабочего канала 4G/LTE применяется различное количество несущих частот радиотехнологии OFDM, что влияет на показатели: - пропускной способности (в пересчете на сотовый сектор); - общей абонентской емкости (в пересчете на сотовый сектор).

12. Пиковая скорость передачи для системы 4G/LTE Значительное повышение пиковой скорости передачи для максимальной ширины рабочего канала 4G/LTE (2х20 МГц)предоставляет дополнительные преимущества: • повышение лояльности абонентов; • внедрение новых услуг; • обеспечение дополнительных источников доходов.

13. Возможные сценарии внедрения в «корневых» полосах 3G/UMTS европейского варианта технологии 4G/LTE (3GPP Release 8) с шириной рабочего канала 2х5 МГц Внедрение 4G/LTE в “корневых” полосах частот 3G/UMTS

14. Возможный сценарий внедрения в «корневых» полосах частот 3G/UMTS европейского варианта технологии 4G/LTE (3GPP Release 8) с шириной рабочего канала 2х10 МГц Внедрение 4G/LTE в “корневых” полосах частот 3G/UMTS • Преимущества сценариев внедрения в «корневых» полосах частот 3G/UMTS европейского варианта 4G/LTE (3GPP Release 8): • возможность одновременного лицензирования нескольких операторов; • возможности совместного внедрения технологий 4G/LTE та 3G/UMTS. Недостатки таких сценариев: • невозможность внедрения 4G/LTE с шириной рабочего канала 2х20 МГц; • необходимость обеспечения электромагнитной совместимости со множеством операторских сетей.

15. 2500 МГц 2689,9 МГц 45 MГц Сценарий 1 45 MГц MMDS защитная полоса LTE/HSDPA защитная полоса MMDS LTE/HSDPA защитная полоса Сценарий 2 90 MГц MMDS защитная полоса LTE/HSDPA Сценарий 3 45 MГц 45 MГц защитная полоса защитная полоса MMDS LTE/HSDPA LTE/HSDPA защитная полоса защитная полоса 70 MГц 50 MГц 70 MГц Сценарий 4 70 MГц LTE/HSDPA с частотным дуплексом (FDD) LTE/HSDPA с частотным дуплексом (FDD) LTE/HSDPA с временным дуплексом (ТDD) Возможный сценарий внедрения европейского варианта технологии 4G/LTE (3GPP Release 8) с шириной канала 2х20 МГц Внедрение 4G/LTE в перспективном диапазоне 2,5 – 2,6 ГГц Преимущества сценариев внедрения 4G/LTE в диапазоне 2,5-2,6 ГГц: • возможность внедрения 4G/LTE с шириной рабочего канала 2х20 МГц; • возможность совместного использования 4G/LTE и 3G/HSDPA. Недостатки таких сценариев: • необходимость высвобождения части диапазона от технологии LMDS/MMDS.

16. Внедрение технологий мобильной связи 3G и 4G может осуществляться одновременно, поэтому необходима коррекция регуляторной политики с целью оптимизации этого процесса. • Для обеспечения принципа технологической нейтральности в «Особых условиях» лицензии на радиочастоты необходимо изъять название конкретной радиотехнологии. • Для предотвращения потерь операторов в условиях эволюции к технологиям 3G/4G целесообразнопересмотреть требования лицензионных условий по % обязательного радиопокрытия. • Ключевым фактором стает выбор не диапазона частот 4G/LTE, а ширины рабочего канала, который должен составлять 2х20 МГц. • Украина должна ориентироваться на европейский вариант системы 4G/LTE (Release 8), внедрение которой возможно как в “корневых” полосах частот 3G/UMTS, так и в других диапазонах. • Необходимо учесть позитивный европейский опыт внедрения системы 4G/LTE с шириной канала 2х20 МГц в диапазоне 2500 – 2690 МГц и начать роботы по: • высвобождению диапазона 2,5- 2,6 ГГц в Украине под технологию 4G/LTE; • внесению соответствующих изменений в План использования РЧР. Выводы

17. Международная научно-практическая конференция “Актуальные вопросы регулирования в сфере телекоммуникаций и пользования радиочастотным ресурсом” 18 – 20 мая 2010 года БЛАГОДАРЮ ЗА ВНИМАНИЕ
