به نام خدا. تکنولوژی فيبر نوری (Fiber Optic). تاريخچه. 1870 ، انجام اولين آزمـايش مشـهــور در زمـينه انتـقـال هدايت شده نور توسـط جان تيندال . 1880 ، ثبت نظريه لوله کشی نور توسط ويليام وايلينگ. تاريخچه. 1880 ، ابـداع سـيسـتم انتقال صوت نوری به نام فوتوفن توسط الکسـاندر گراهام بل.
E N D

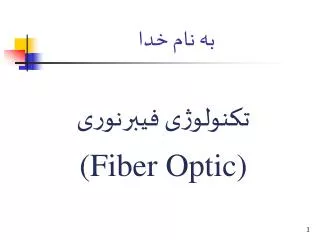

به نام خدا تکنولوژی فيبرنوری (Fiber Optic)
تاريخچه • 1870،انجاماولينآزمـايشمشـهــوردرزمـينهانتـقـالهدايتشدهنورتوسـطجانتيندال . • 1880،ثبتنظريهلوله‌کشینورتوسطويلياموايلينگ .
تاريخچه • 1880،ابـداعسـيسـتمانتقالصوتنوریبهنامفوتوفنتوسطالکسـاندرگراهامبل .
تاريخچه • 1958،ارايهتئوریآمپلی‌فايرهایليزری . • اتمـسفر،لولهوشيشهبهترتيببهعنوانمحيطانتقالبرایاشعهنورانتخابشدند . • 1970،تهـيهاوليـنفــيبر‌نـوریSingleMode • 1972،تهـيهفــيبرهــاینـوری MultiMode
اجزایمختلفسيستمانتقالفيبر‌نوریاجزایمختلفسيستمانتقالفيبر‌نوری • فرستندهنوری • رسانه ) فيبرنوری ( • گيرندهنوری
مزايایسيستمانتقالفيبر‌نوری • پهنایباندبسياربالا • افتبسيارکم • وزنکموقطرکوچک • ايزولاسيونکاملالکتريکی • مصونيتدربرابرتداخلوهمشنوايی • امنيتسيگنال
مزايایسيستمانتقالفيبر‌نوری • فراوانیوارزانبودنمواد • نگهداریآسان • ظرافتوقابليتانعطاف • مصونيتدرمقابلعواملجویورطوبت
محدوديتهاونقاطضعففيبرهاینوری • ضرورتدقتکاملدرهنگامکابل‌کشی • امکانشکستندرصورتگذشتنزاويهفيبرازيکحدمعين • محدودبودنميزانکششبرایفيبرهایباظرفيتمختلف • محافظتکاملدربرابرضربه،برایفيبرهايیکهازدرونحوضچهمی‌گذرند
فيبرنوریچيست؟ • فيبر‌نوریيکموجبرعايقاستکهدرفرکانس‌هاینوریکارمی‌کندومعمولاًبهشکلاستوانهاست . • ظرفيتفيبرنوریبهنحوهساخت،جنسموادتشکيل‌دهندهوپهنایطيفمنبعنورآنبستگیدارد .
ضريبشکست • نسبتسرعتسيرنوردرفضابهسرعتسيرنوردرمحيطجديد،برابرضريبشکستآنمحيطمی‌باشد .

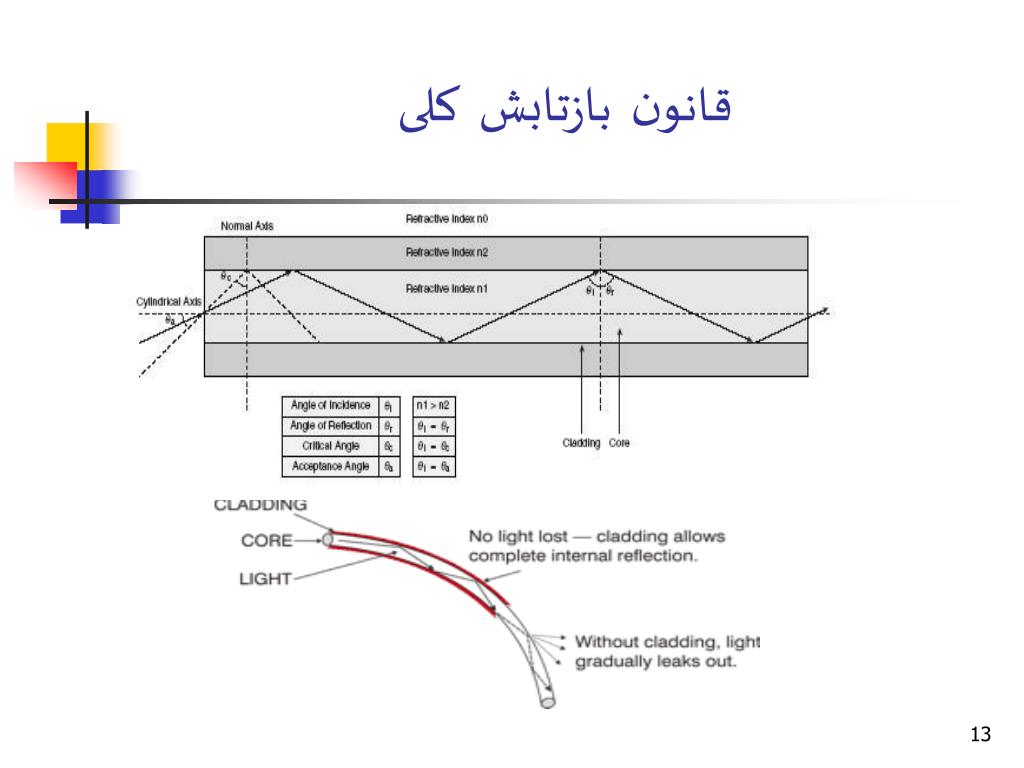

زاويهپذيرش،مخروطقبولینوروروزنهعددیزاويهپذيرش،مخروطقبولینوروروزنهعددی
انواعفيبر‌نوری براساسويژگيهایزير،فيبرهاینوریرامی‌توانبهدسته‌هایمختلفیتقسيمنمود : • انواعکابلفيبر‌نوریبراساساشعه‌گذرندهازآنها • انواعکابلفيبر‌نوریبراساسساختارماده‌ایآنها • انواعکابلفيبر‌نوریبراساسترکيبموادمربوطبههسته • انواعکابلفيبر‌نوریبراساسدوويژگیاولوسوم
انواعکابلفيبر‌نوریبراساساشعه‌گذرندهازآنهاانواعکابلفيبر‌نوریبراساساشعه‌گذرندهازآنها • فيبر‌نوریپلاستيکی • فيبرنوریMultiMode • فيبرنوریSingleMode
انواعکابلفيبر‌نوریبراساسساختارماده‌ایآنهاانواعکابلفيبر‌نوریبراساسساختارماده‌ایآنها • فيبر‌نوریشيشه‌ای • فيبر‌نوریپلاستيکی • فيبر‌نوریسيليکاباروکشپلاستيکی ( PCS )
انواعکابلفيبر‌نوریبراساسترکيبموادمربوطبههستهانواعکابلفيبر‌نوریبراساسترکيبموادمربوطبههسته • فيبر‌نوریباضريبشکستپله‌ای • فيبر‌نوریباضريبشکستمرحله‌ای ) تدريجی (
انواعکابلفيبر‌نوریبراساسدوويژگیاولوسومانواعکابلفيبر‌نوریبراساسدوويژگیاولوسوم • فيبرنوریMultiMode باضريبشکستپله‌ای • فيبرنوریMultiMode باضريبشکستمرحله‌ای • فيبرنوریSingleMode باضريبشکستپله‌ای
مشخصاتانتقالفيبر‌نوری • تلفات) افت (شامل : • تلفاتجذبی • تلفاتپراکندگیبهعلتناهمگونیضريبشکستهسته • تلفاتمرزی • تلفاتخمش • تلفاتدرمحلاتصالهاوپيوندها • تلفاتدرورودیوخروجیفيبر‌نوری
مشخصاتانتقالفيبر‌نوری • پهنایباند • پاشندگی • پاشندگیدرونمدی • پاشندگیبينمدی • تزويج
نحوهساختفيبر‌نوری فيبر‌نوریازشيشهشفافبسيارخالصساختهمی‌شود. برایساختفيبرازانواعمواد،عمدتاًازتکنيک‌هایزيراستفادهمی‌شود: • روشMCVD يارسوببخارشيميايیکنترلشده • روش VAD يارسوببخاردرمحورعمودی • روش OVD يارسوببخارخارجی • روش OVPD يارسوباکسيدرویسطحخارجی • روش PCVD يارسوببخارشيميايیپلاسما
ساختفيبر‌نوریباروشMCVD برایساختفيبر‌نوریدراينروشمراحلزيربايدطیشوند : • ساخت يک استوانه شيشه‌ای از پيش تعيين شده • کشيدن فيبر از استوانه آماده شده • آزمايش فيبرهای توليد شده
ساخت يک استوانه شيشه‌ای از پيش تعيين شده
آزمايش فيبرهای توليد شده برخیازآزمايشهايیکهپسازساختفيبر‌نوریبررویآنانجاممی‌شوند،عبارتنداز : • تستمقاومتکششیفيبر • تستپروفايلضريبشکست • تستساختارفيبر • تستتلفات • تستظرفيتحملاطلاعات • تستطيفرنگی • تستدمایعملياتیفيبرودامنهتغييررطوبت • تستتأثيردمادرتلفاتفيبر • تستتوانايیهدايتنوردرزيرآب
مزايایفيبر‌نوری • پهنایباندبيشتر،ظرفيتانتقالبالاتروسرعتانتقالبيشتر • تلفاتکمدرمسافت‌هایطولانی‌تر • امنيتبالایسيستم • مصونيتدربرابرپديده‌های : هم‌شنوايی،اثراتميدان‌هایالکتريکیومغناطيسیوفاکتورهایمحيطی • طراحیبهتر : نازک،سبک،بادوام،تستآسان • کاهشهزينهکلسيستم • کممصرف‌تربودن) انرژی ( • انعطاف‌پذيریدرتوپولوژی‌هایشبکه
مزايایفيبر‌نوری • ايده‌آلبرایمکان‌هایپرخطربهدليلجرقهنزدندرهنگامقطع • اشتعالناپذيری،زيراالکتريسيتهازآنعبورنمی‌کند • بدونخطرشوکالکتريکی • کاهشيافتنمقاومت • انتقالاطلاعاتبهصورتديجيتالازطريقسيگنال‌هاینوری • تصويباستانداردهایمختلفبرایتوسعهفيبر‌نوری • و…
معايبفيبر‌نوری • پاشندگیبينمدیدرMMFها • مشکلبودنتزريقنوردرهستهSMFهابهدليلکوچکیهسته • کارنکردنSMFهابامنبعنورLED
کاربردهایفيبر‌نوری • درسيستم‌هایمخابراتنوریجهتانتقالPOTS • درسازمان‌هایمحلیبرایانتقالسرويسفوقدربينبخش‌هایمختلف • درکارخانجاتبين‌المللی • درشرکت‌هایتلويزيونکابلی • درسيستم‌هاینقلوانتقالهوشمند • درصنعتپزشکی • درصنايعنظامی • درسيستم‌هایپرسرعتنظير GigaBit Ethernet ، FDDI ، MultiMedia، ATM ، SONET ، Fiber Channel • دربخشفضايی،حملونقلوصنعت
