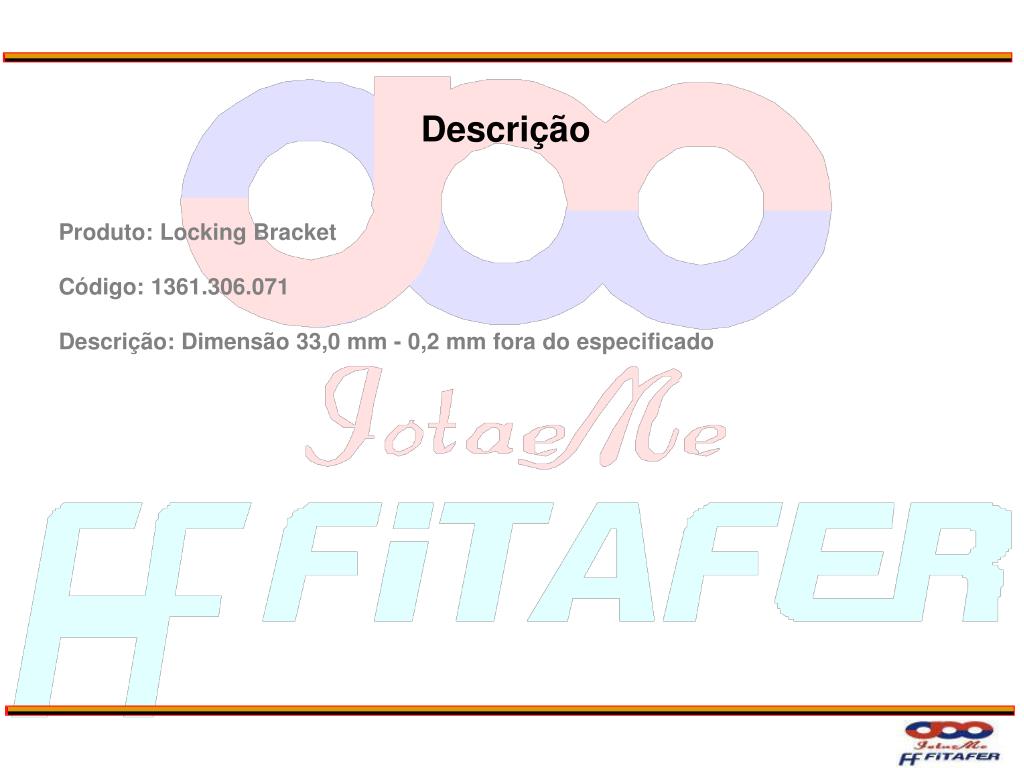

  1. Descrição Produto: LockingBracket Código: 1361.306.071 Descrição: Dimensão 33,0 mm - 0,2 mm fora do especificado

  2. Análise do problema O nosso fornecedor responsável pela usinagem do produto tem variações em seu processo, desta forma ele não consegue absorver a variação de 0,40mm entre os pontos P1, P2, P3 e P4.

  3. Ação corretiva Foi realizada intervenção na ferramenta de calibração para minimizar a variação entre os pontos P1, P2, P3 e P4

  4. Parte inferior da ferramenta: Área circula em verde indica onde foi realizada a intervenção na ferramenta para não receber peças empenadas

  5. Parte superior da ferramenta: Área circula em verde indica onde foi realizada a intervenção na ferramenta

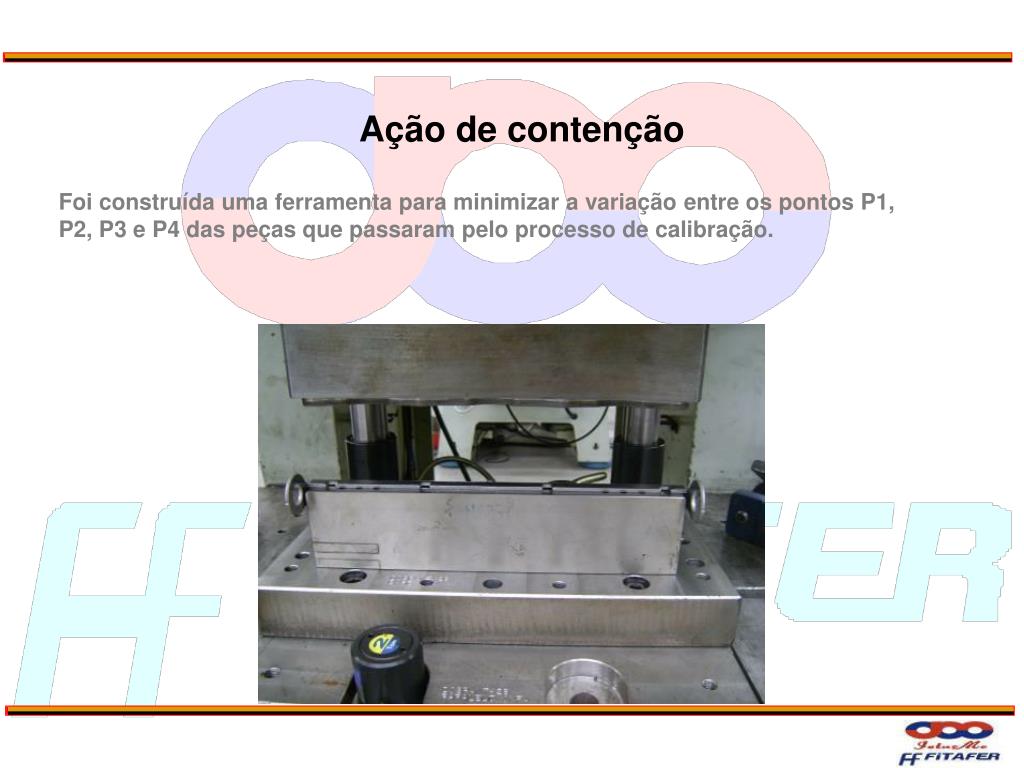

  6. Ação de contenção Foi construída uma ferramenta para minimizar a variação entre os pontos P1, P2, P3 e P4 das peças que passaram pelo processo de calibração.

  7. Conclusão Devido a variação no processo de usinagem do produto não absorver a variação de 0,40mm entre os pontos P1, P2, P3 e P4, foi realizada uma intervenção na ferramenta de calibração para minimizar esta variação para 0,20mm. Desta forma as peças estão sendo enviadas ao fornecedor com uma menor variação a qual pode ser absorvida em seu processo de usinagem evitando peças empenadas que possibilitem dimensional fora de 33,00 -0,2 mm O que afeta montagem na ZF.
