Presentation Transcript


Projekt mgp l.jpg

PROJEKT MGP

  • Nazwa szkoły:

  • Zespół Szkół Zawodowych im. Prof.. Gerharda Domagka

  • Zespół Szkół Ogrodniczych im. Saperów Wojska Polskiego

  • ID grupy:

  • 97/47_MF_G197/38_MF_G1

  • Kompetencja:

  • Matematyczno - Fizyczna

  • Temat projektowy:

  • „Maszyny proste”

  • Semestr/rok szkolny:

  • Drugi – 2010/2011


Maszyny proste l.jpg

MASZYNY PROSTE

STOSUJĄC MASZYNY PROSTE, ZYSKUJEMY NA SILE, ALE NIE ZYSKUJEMY NA PRACY!!!


Slide4 l.jpg

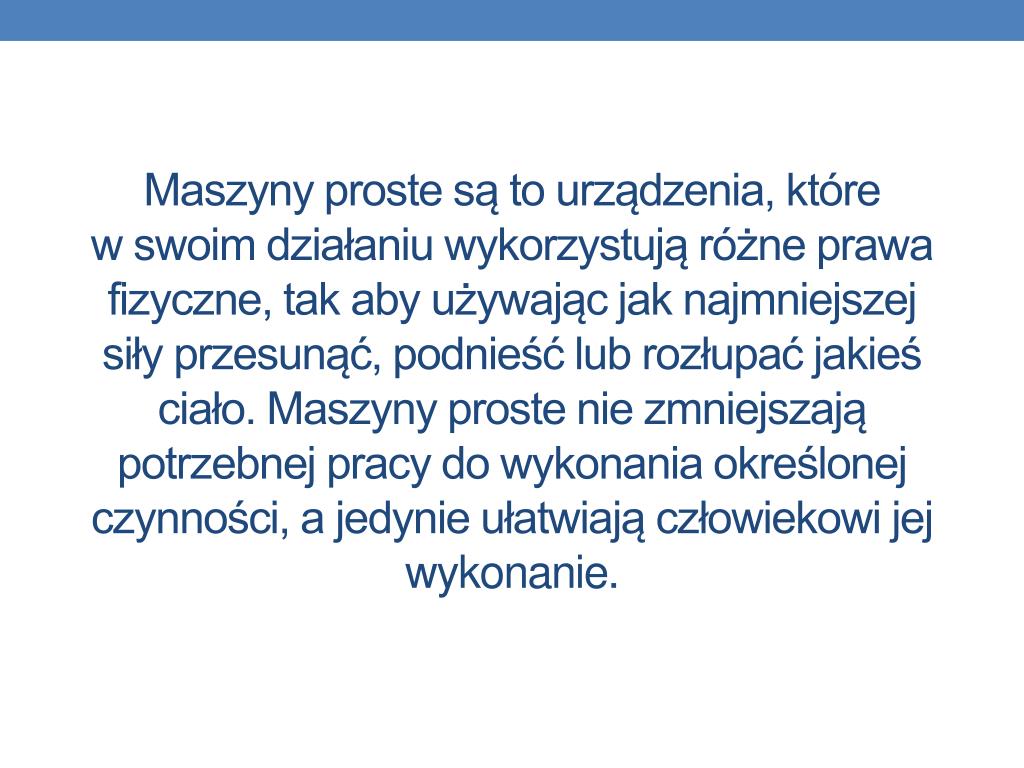

Maszyny proste są to urządzenia, które w swoim działaniu wykorzystują różne prawa fizyczne, tak aby używając jak najmniejszej siły przesunąć, podnieść lub rozłupać jakieś ciało. Maszyny proste nie zmniejszają potrzebnej pracy do wykonania określonej czynności, a jedynie ułatwiają człowiekowi jej wykonanie.


W f s l.jpg

W=F·s

Zmniejszenie siły powoduje zwiększeniu drogi na której ta siła ma działać.

Przykładem jest dzwignia odkryta ponad 2200 lat temu przez żyjącego w Syrakuzach Archimedesa. Archimedes używał dźwigni do podnoszenia wielkich kamieni. Znane jest jego powiedzenie "Dajcie mi punkt podparcia, a poruszę Ziemię"


Slide6 l.jpg

Jak działa dzwignia dwustronna?


D wignia dwustronna l.jpg

Dźwignia dwustronna

To belka lub pręt zawieszony lub podparty, na który po obu stronach osi obrotu działaj co najmniej jedna siła o zgodnych zwrotach.

, - ramiona dźwigni


Slide8 l.jpg

  • Aby dźwignia była w równowadze, iloczyny siłi długości ramion muszą być równe:

F1•r1= F2•r2


Slide9 l.jpg

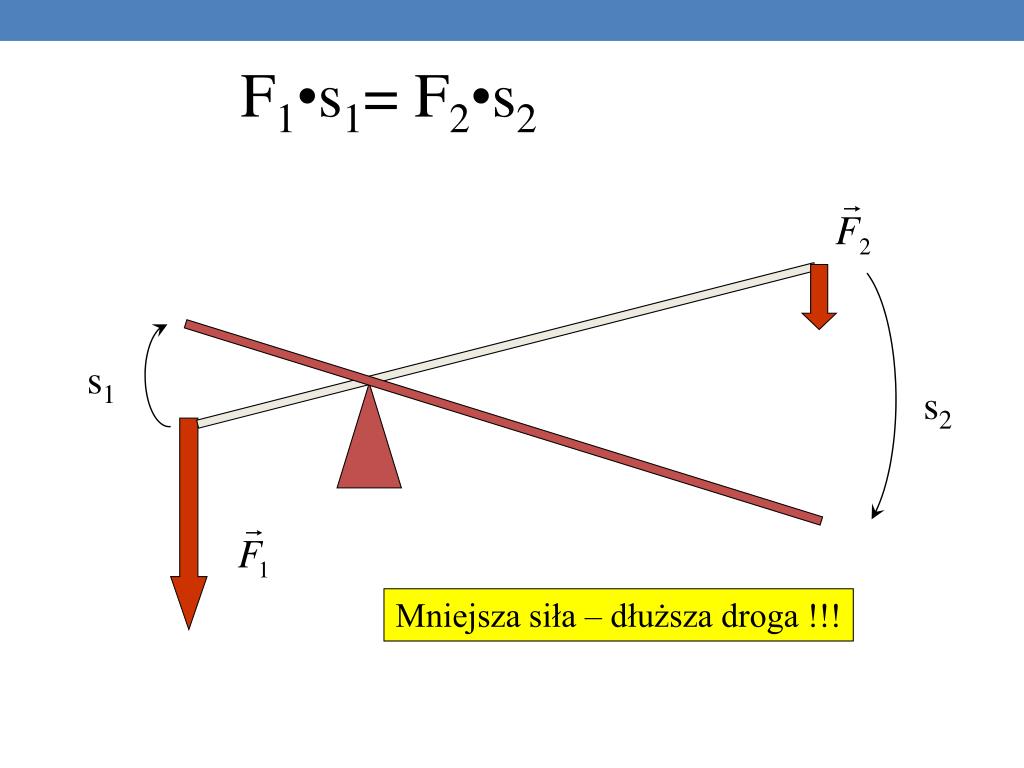

F1•s1= F2•s2

s1

s2

Mniejsza siła – dłuższa droga !!!


Przyk ady d wigni dwustronnej l.jpg

Przykłady dźwigni dwustronnej

Nożyce

Kombinerki

Obcęgi

Żuraw do czerpania wody


D wignia jednostronna l.jpg

Dźwignia jednostronna

Zasada działania jak w dzwigni dwustronnej. Iloczyny sił i ramion muszą być równe.

Punkt podparcia jest na końcu, siły działająw przeciwnych kierunkach


Przyk ad d wigni jednostronnej l.jpg

Przykład dźwigni jednostronnej

Dziadek do orzechów

taczki


Ko owr t l.jpg

Kołowrót

Jednym z rodzajów maszyn prostych wykorzystywanych w życiu codziennym jest kołowrót. Zasada działania oparta na dzwigni dwustronnej.


Przyk ady ko owrot w l.jpg

Przykłady kołowrotów

Kierownica w samochodzie

Pedał w rowerze

Kurki przy zlewozmywaku

Kołowrót wykorzystuje się do transportu wody ze studni


R wnia pochy a l.jpg

Równia pochyła

W wielu przypadkach zamiast podnosić przedmiot na znaczną wysokość, wtacza się go lub wciąga po równi pochyłej.

Droga l jest dłuższa od wysokości h, za to zyskujemy na sile. Siła potrzebna do wtoczenia będzie zdecydowanie mniejsza

l

h

I – długość równi pochyłej

h – wysokość równi pochyłej


Slide18 l.jpg

h

Wciągając ciało używamy siły F, podnosząc ciało używamy siły równej ciężarowi Q

Widać różnicę pomiędzy tymi siłami.

Zmniejszając kąt nachylenia równi α, zmniejszamy siłę F, proporcjonalnie wzrasta droga wzdłuż równi.

Praca musi być przecież taka sama.


Slide19 l.jpg

h

Teraz widać, o ile mniejszej siły używamy wciągając ciało. Domyślacie się zapewne jak zbudowało piramidy.Wciąganie ciężkich kilkunasto tonowych kamieni wysoko na piramidę nie było łatwym zadaniem. Równia pochyła, bale jako namiastka koła, dzwignie i inne maszyny proste - tak wyglądał plac budowy.


Przyk ady r wni pochy ej l.jpg

Przykłady równi pochyłej:

Schody

Podjazdy

Skocznie narciarskie

Śruba

Jej odmianą są również kliny używane jako: siekiery, noże, igły , gwoździe.


Slide21 l.jpg

ŚRUBA

Śruba - będąca elementem konstrukcyjnym rozpatrywana jako maszyna prosta jest równią pochyłą nawiniętą na walec.Śruba charakteryzowana jest przez jej średnicę (d) oraz skok gwintu (h). Między parametrami tymi a kątem nachylenia równi zachodzi związek: im większy kąt równi pochyłej, tym większy skok gwintu.


Slide22 l.jpg

Zależność pomiędzy skokiem gwintu a kątemα nachylenia równi


Slide23 l.jpg

KLIN

Po złożeniu dwóch równi podstawami otrzymamy klin. Niezwykle przydatne narzędzie do rąbania , łupania i przecinania


Slide24 l.jpg

Im mniejszy kąt α klina, tym większa różnica pomiędzy siłami P i Q


Slide25 l.jpg

Rozkład sił w klinie:

P – siła z jaką wbijamy siekierę w drewno

Q – siła rozłupująca drewno


Slide26 l.jpg

BLOCZKI RUCHOME I NIERUCHOME

Blok nieruchomy to umocowany krążek który może się swobodnie obracać wokół swojej osi. Jego funkcja to zmiana zwrotu i kierunku działania siły.

Aby przemieścić jakiś ciężar na daną wysokość przy użyciu bloczka nieruchomego siła jest skierowana w dół, a więc można użyć np. innego, większego ciężaru.


Slide27 l.jpg

Blok ruchomy nie tylko zmienia zwrot i kierunek siły, ale również ją zmniejsza. Bloki ruchome stosuje się razem z blokami nieruchomymi.Prosty układ z jednym blokiem ruchomym:

Siła F, którą podnosimy ciężar mg wraz z ruchomym bloczkiem jest dwukrotnie mniejsza od ciężaru ciała.

Nic za darmo: podnosząc ciężar na wysokość h musimy wyciągnąć dwa razy dłuższy odcinek liny.


Slide28 l.jpg

Układ bloczków ruchomych i jednego nieruchomego: na każdym ruchomym bloczku następuje dwukrotne zmniejszenie siły. Widać efekt końcowy – jedna ósma siły, czyli jedna szesnasta ciężaru ciała.


Slide29 l.jpg

PODSUMOWANIE

Maszyny proste to nieskomplikowane przedmioty używane tak, aby pracę mechaniczną (np. przy podnoszeniu przedmiotu) można było wykonać zmieniając zwrot lub wartość siły. Używane są jako narzędzia ułatwiające wykonywanie wszelakich prac. Są też elementami urządzeń mechanicznych i elektromechanicznych. Zasada działania tych przedmiotów oparta jest na zmniejszeniu naszej siły kosztem zwiększenia drogi pokonywanej przez przedmioty. Używane od niepamiętnych czasów skutecznie ułatwiają nam życie
