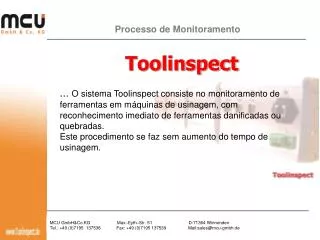

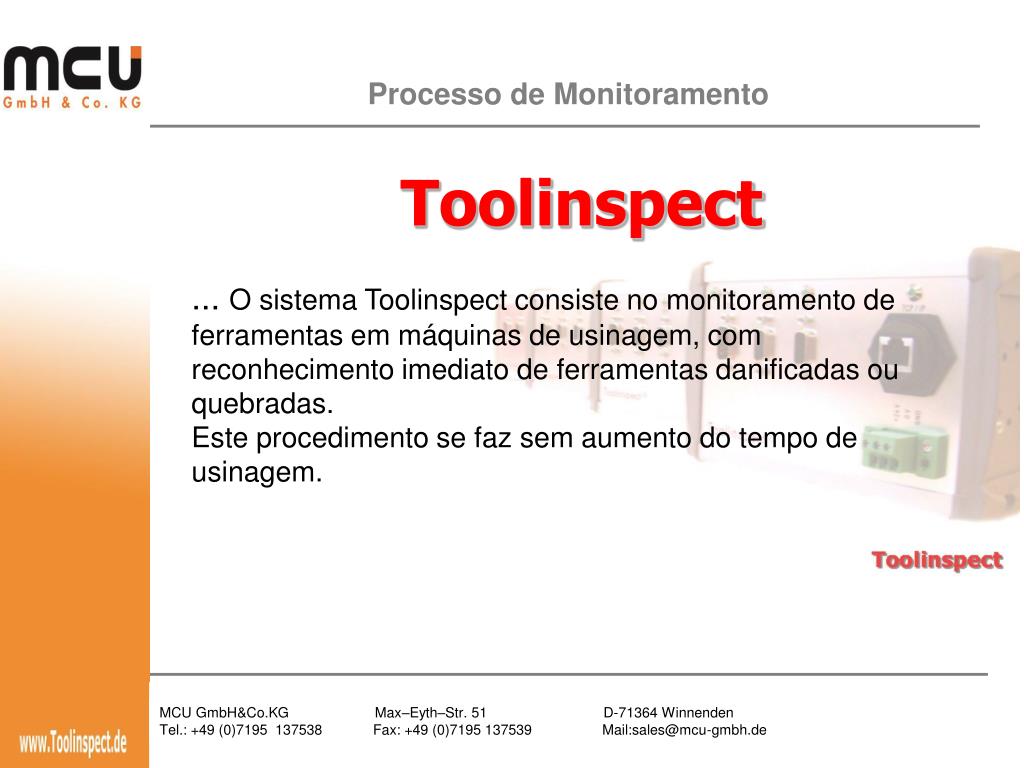

  1. Processo de Monitoramento Toolinspect ...O sistema Toolinspect consiste no monitoramento de ferramentas em máquinas de usinagem, com reconhecimento imediato de ferramentas danificadas ou quebradas. Este procedimento se faz sem aumento do tempo de usinagem. MCU GmbH&Co.KG Max–Eyth–Str. 51 D-71364 Winnenden Tel.: +49 (0)7195137538 Fax: +49 (0)7195 137539 Mail:sales@mcu-gmbh.de Toolinspect-MCU_MTX-MTC-Fanuc-840D_Heidenhain-OSA_MH_D

  2. Variáveis em uma máquina CNC • Características das ferramentas • Características dos materiais • Desgate das ferramentas • Programação CNC

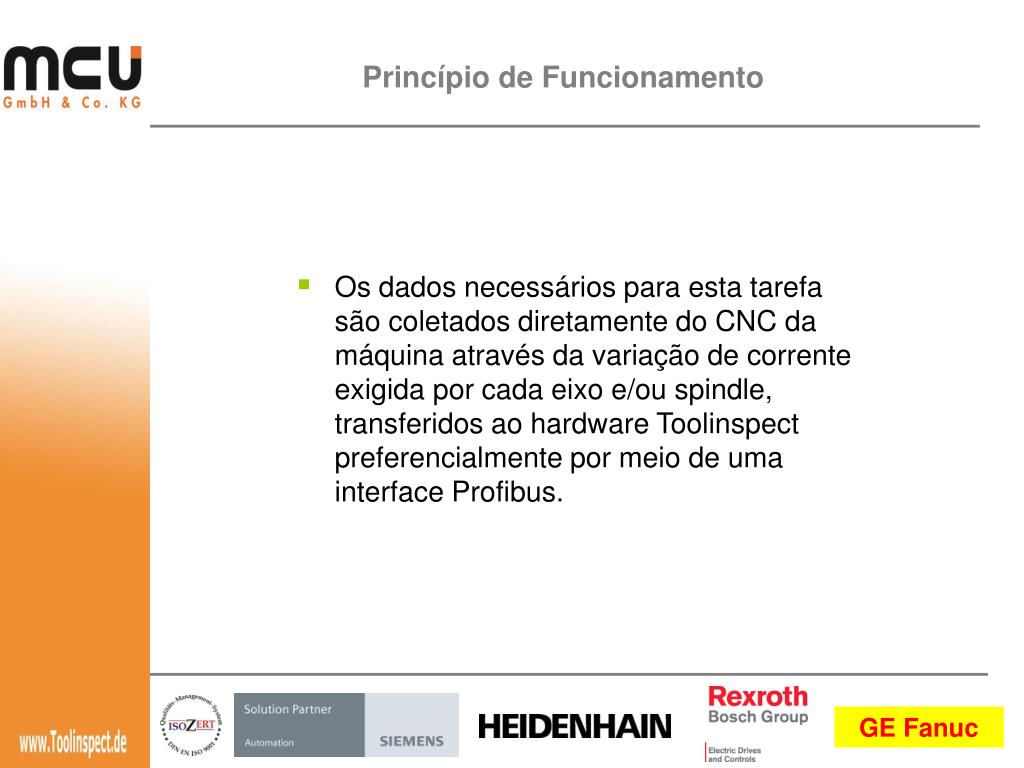

  3. Princípio de Funcionamento • Os dados necessários para esta tarefa são coletados diretamente do CNC da máquina através da variação de corrente exigida por cada eixo e/ou spindle, transferidos ao hardware Toolinspect preferencialmente por meio de uma interface Profibus.

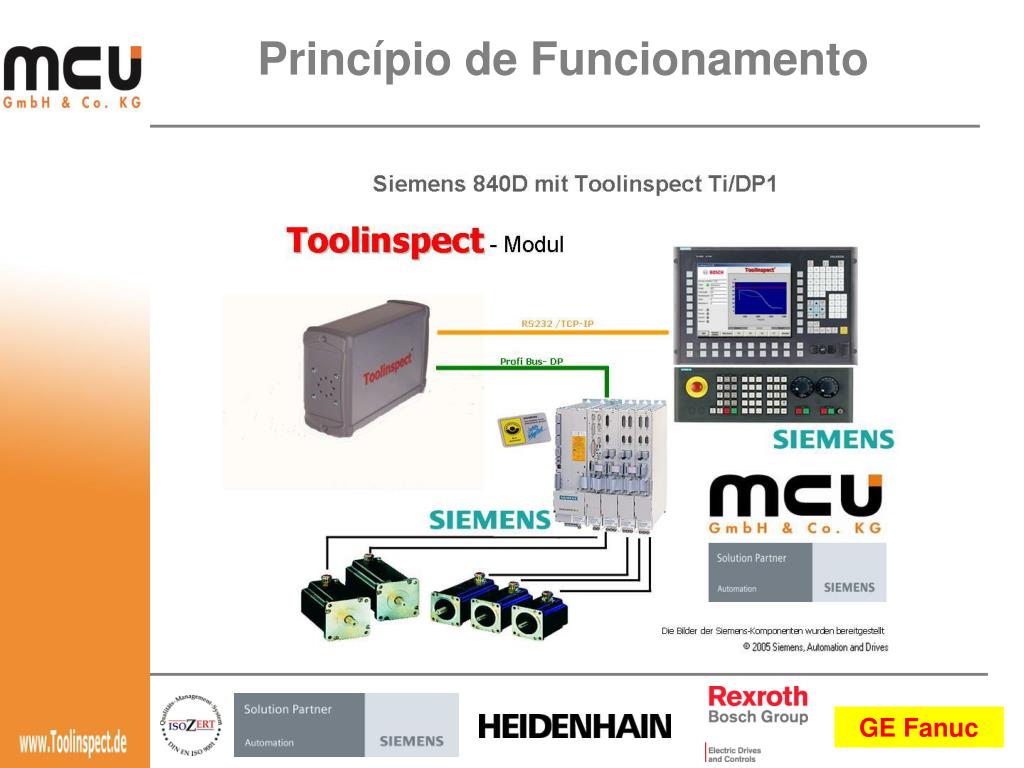

  4. Princípio de Funcionamento

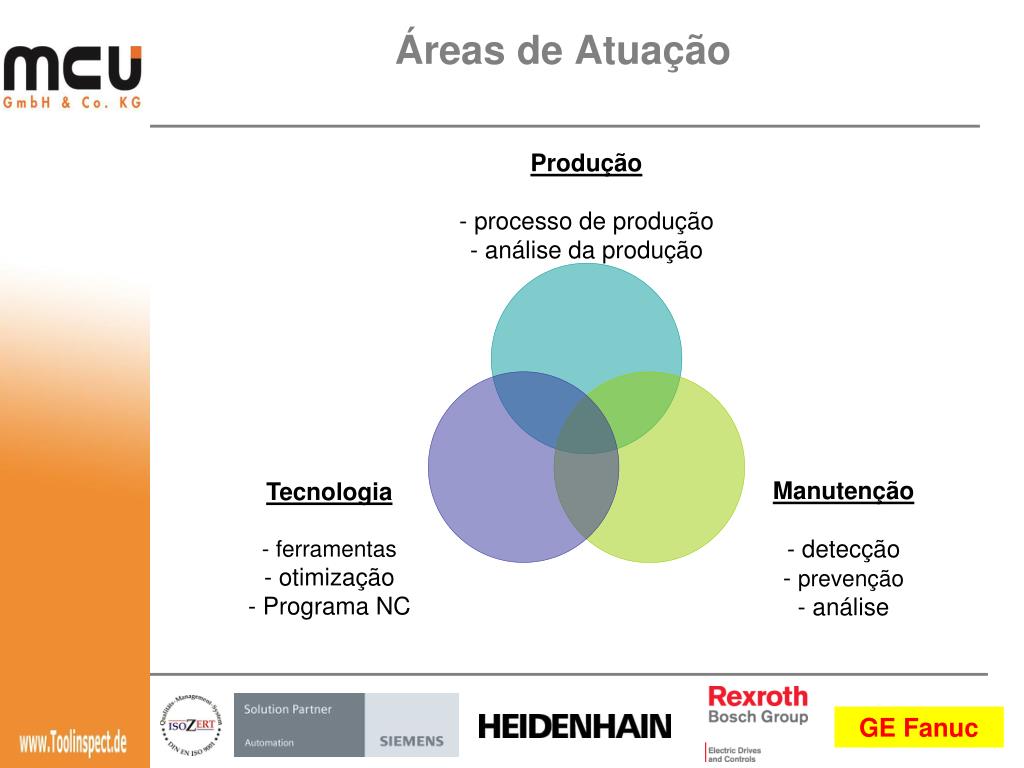

  5. Áreas de Atuação • Produção • processo de produção • análise da produção • Tecnologia • - ferramentas • otimização • Programa NC • Manutenção • detecção • prevenção • análise

  6. Processo de análise e registros Torques e Deslocamentos Exemplo, com 29 furos 1. ø =4,3 / 2. ø =9,6mm way

  7. Conceito do Monitoramento Limite de Ruptura Toolinspect torque do spinlde/ Nm or força de avanço / N • O monitoramento não é feito em uma área específica da ferramenta, portanto até mesmo ferramentas com dois diâmetros são analisadas. • Ajuste dinâmico dos valores-limites: •   desgaste da ferramenta •   variações de temperatura •   variações nos processos de usinagem Tempo / seg ou Caminho / mm 100 % estágio1 estágio 2 estágio 3

  8. Monitoramento – Alarme na linha de limite superiorAumento do torque da ferramenta – provável quebra

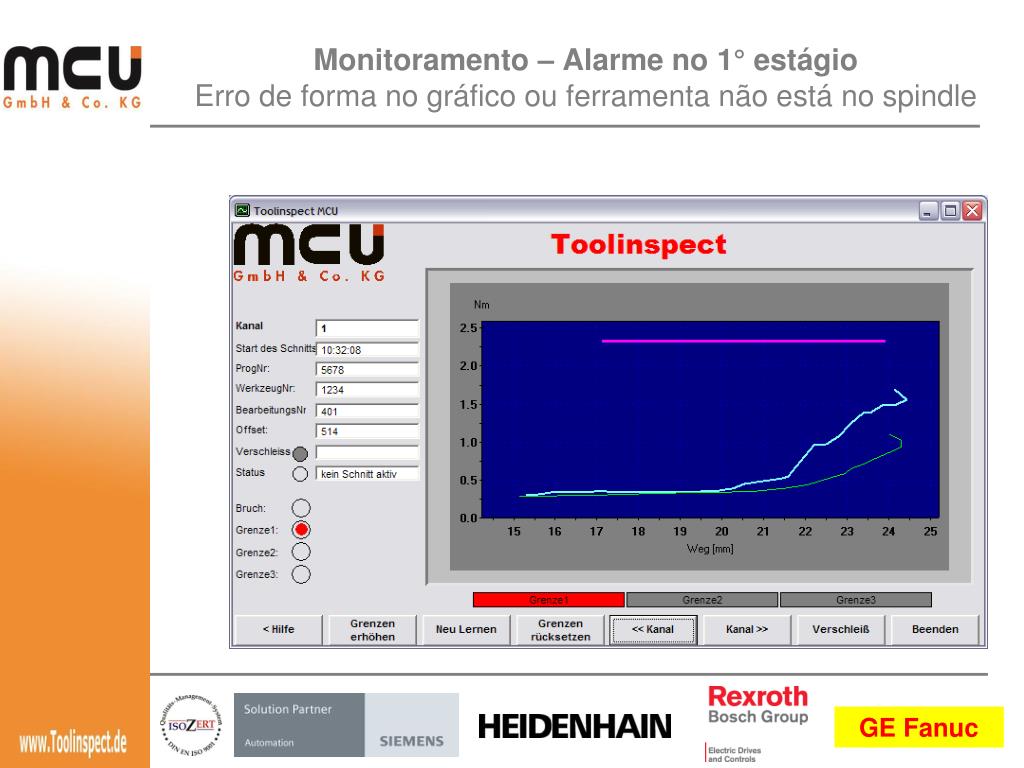

  9. Monitoramento – Alarme no 1° estágioErro de forma no gráfico ou ferramenta não está no spindle

  10. Monitoramento – Alarme no 2° estágioFalta de continuidade no processo ou falta de material

  11. Monitoramento – Alarme no 3° estágioLimite do torque superado no terceiro estágio

  12. Monitoramento – Alarme de alteração de dadosPrograma CNC alterado sem reativar o software

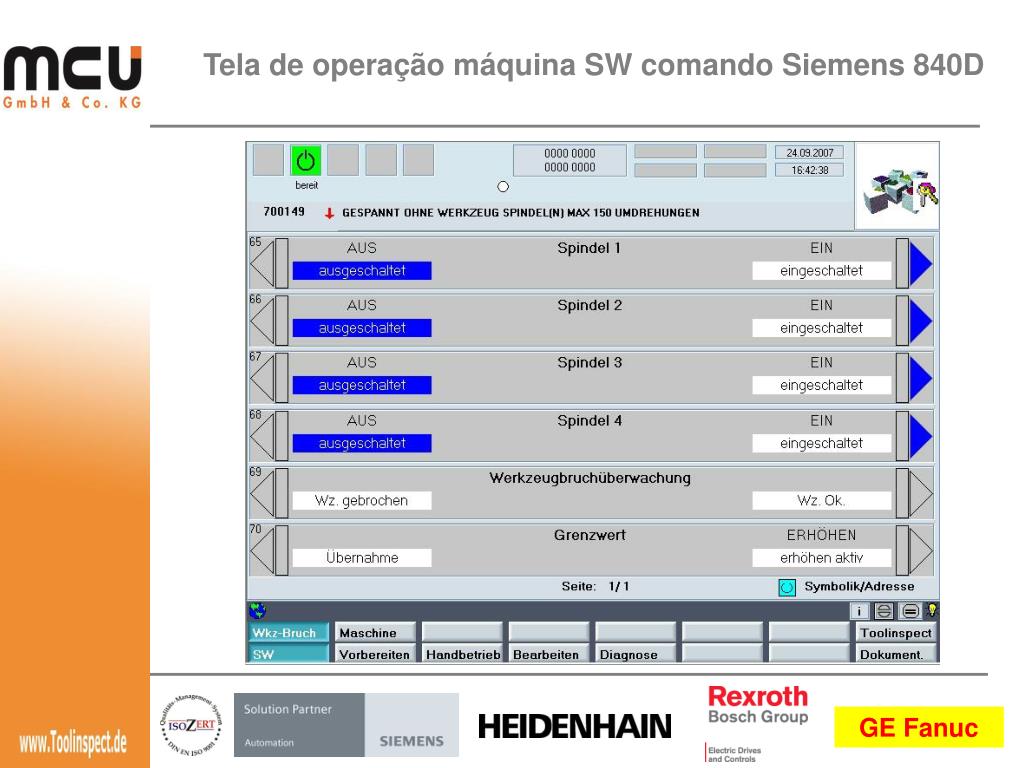

  13. Tela de operação máquina SW comando Siemens 840D

  14. Análise da máquina e aquisição de dados maquinas Toolinspect aquisição de dados TCP/IP Analise Profibus-DP or analog TCP/IP • 1- O hardware Toolinspect se comunica com o controle CNC via Profibus-DP ou também através de sinais analógicos. • 2- O sistema Toolinspect trabalha como um coletor de dados • 3- Todos as informações do processo e máquina são salvos em uma base de dados no painel de operação possibilitando a visualização a qualquer momento. Profibus-DP or analog TCP/IP Profibus-DP or analog TCP/IP GE Fanuc

  15. Sistema de Registro MDE O sistema de registro de dados MDE Toolinspect baseia-se nas seguintes condições gerais: - Análise do Toolinspect "Mensagens de Ferramentas"     (falta de ferramenta, quebra, desgaste);   - Análise de 250 motivos para o tempo de inatividade da máquina transmitidos a partir de interface PLC     (Programação PLC necessário)   - O texto dos 250 alarmes são especificados em um arquivo de texto.   - Exportação de dados para a rede de diretório ou Memory Stick USB (para USB: WIN XP requerido)

  16. Tela de Registro MDE

  17. Exportação de dados para análise

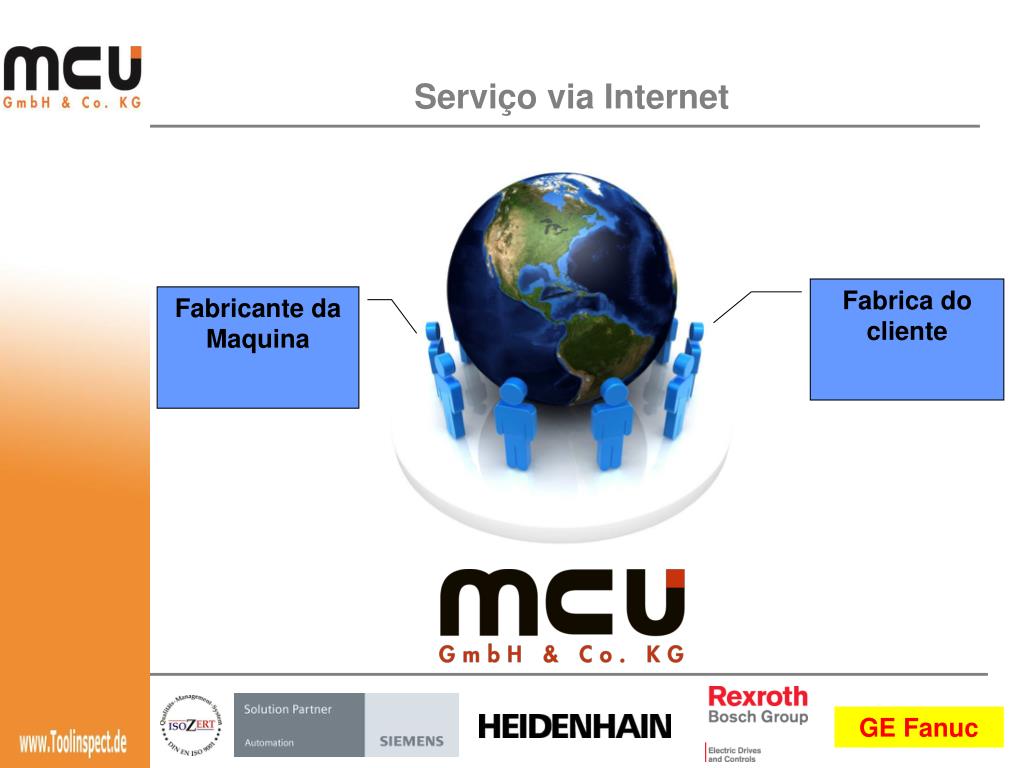

  18. Serviço via Internet Fabrica do cliente Fabricante da Maquina

  19. Monitoramento via Internet

  20. Toolinspect vantagens • Controle integrado de ferramenta de análise, processo e máquina • Toolinspect é compatível com os controles da Bosch, BoschRexroth, Fanuc, Heidenhain, Indramat e Siemens. TCP / IP ou interface RS232 • Opção em 19 idiomas. • Opcional de extensão "controle adaptativo" de usinagem de desbaste para reduzir o tempo de processamento. • O software de visualização pode ser instalado diretamente no painel de operação (a partir de WIN98), requer apenas um mínimo de recursos de computador. • Valores de posição de torque e real foram lidos fora do controle CNC. • Apenas pequenas modificações são necessárias no programa NC. • Operação simples via 3 - functionkeys. • Ajuste automático para cada tipo de usinagem sem a intervenção do operador da máquina. • Monitoramento em linha reta depois de troca de ferramenta. • Análise do processo com a interpretação de dados para tecnólogos e função de exportação dos valores reais e os dados da máquina para o Excel. • Memória flash Robust • Extensão opcional: o armazenamento de até 250 mensagens de alarme diferentes para 96 horas.

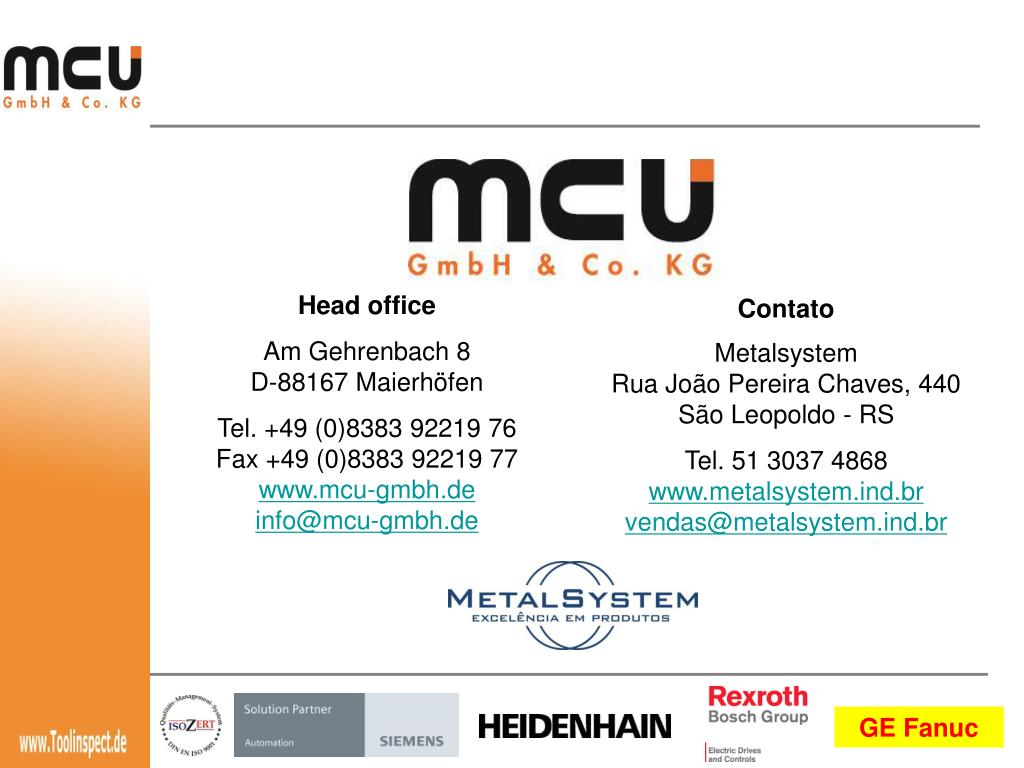

  21. Head office Am Gehrenbach 8D-88167 Maierhöfen Tel. +49 (0)8383 92219 76Fax +49 (0)8383 92219 77 www.mcu-gmbh.de info@mcu-gmbh.de Contato Metalsystem Rua João Pereira Chaves, 440São Leopoldo - RS Tel. 51 3037 4868www.metalsystem.ind.br vendas@metalsystem.ind.br
