Presentation Transcript


Rs 232 rs 485

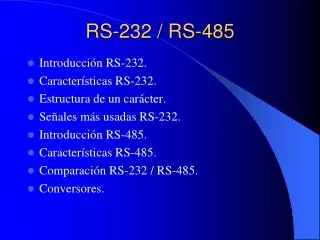

RS-232 / RS-485

  • Introducción RS-232.

  • Características RS-232.

  • Estructura de un carácter.

  • Señales más usadas RS-232.

  • Introducción RS-485.

  • Características RS-485.

  • Comparación RS-232 / RS-485.

  • Conversores.


Introducci n rs 232

INTRODUCCIÓN: RS-232

  • Este estándard fue diseñado en los 60s para comunicar un equipo terminal de datos o DTE (Data Terminal Equipment, el PC en este caso) y un equipo de comunicación de datos o DCE (Data Communication Equipment, habitualmente un módem).

  • El RS-232C es un estándar que constituye la tercera revisión de la antigua norma RS-232, propuesta por la EIA (Asociación de Industrias Electrónicas), realizándose posteriormente un versión internacional por el CCITT, conocida como V.24.


Caracter sticas

CARACTERÍSTICAS

  • 25 pines de señal.

  • Conector de DTE debe ser macho y el conector de DCE hembra.

  • Los voltajes para un nivel lógico alto están entre -3V y -15V, y un nivel bajo +3V y +15V.

  • Los voltajes más usados son +12V/-12V, +9V/–9V

  • Dependiendo de la velocidad de transmisión empleada, es posible tener cables de hasta 15 metros.

  • Velocidad: 300, 600, 1200, 2400, 4800 y 9600 bps


Caracter sticas estructura de un car cter

CARACTERÍSTICASEstructura de un carácter

  • Modo asíncrono:

    • Bit Start (primera transición de “1” a “0”)

    • 1, 1.5, 2 bits Stop.

    • Paridad Par, Impar o sin paridad.


Caracter sticas estructura de un car cter1

CARACTERÍSTICASEstructura de un carácter

  • Modo síncrono:

    • Frecuencia receptor es 16 o 64 mayor que la el emisor.

    • Sincronización mediante circuitos UART.


S e ales m s utilizadas

Señales más utilizadas

  • DTR (Data-Terminal-Ready)

  • DSR (Data-Set-Ready)

  • RTS (Request-To-Send)

  • CD (Carrier-Detect)

  • CTS (Clear-To-Send)


Db 25 y db 9

DB-25 y DB-9

Las señales TXD, DTR y RTS son de salida, mientras que RXD, DSR, CTS y DCD son de entrada. La masa de referencia para todas las señales es SG (Tierra de Señal). Finalmente, existen otras señales como RI (Indicador de Llamada).


Introducci n rs 485

INTRODUCCIÓN: RS-485

  • Se utiliza una conexión balanceada sin conector fisico. Con lo que se consigue mejorar la velocidad y distáncia máxima.


Caracteristicas

CARACTERISTICAS

  • Velocidad máxima de 100Kbps hasta 1200m y de 10Mbps hasta 12m.

  • Señales de cómo máximo 6V y de cómo mínimo 200mV.

  • Amplificadores de triple estado, permiten interconectar hasta 64 dispositivos.


Comparaci n

COMPARACIÓN

  • El uso de tensiones elevados de hasta 15V en RS-232 y de circuitos no balanceados hace que sea más susceptible al ruido.

    En cambio en RS-485 se utilizan voltages de cómo máximo 6V y circuitos balanceados por lo que se reduce el factor de ruido.

  • Con RS-485 se permiten conectar hasta 64 dispositivos.


Conversores rs232 rs485

Conversores RS232 / RS485

  • Permite pasar de una comunicación RS-232 a una RS-485 y viceversa

  • El dispositivo al que se conecta el conversor debe realizar el control del RTS

  • Los puertos RS-232 y RS-485 están optoacoplados

  • Es un dispositivo transparente al sistema
