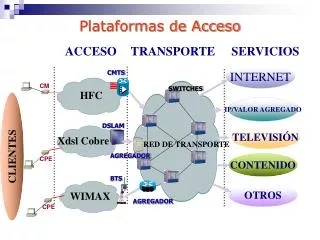

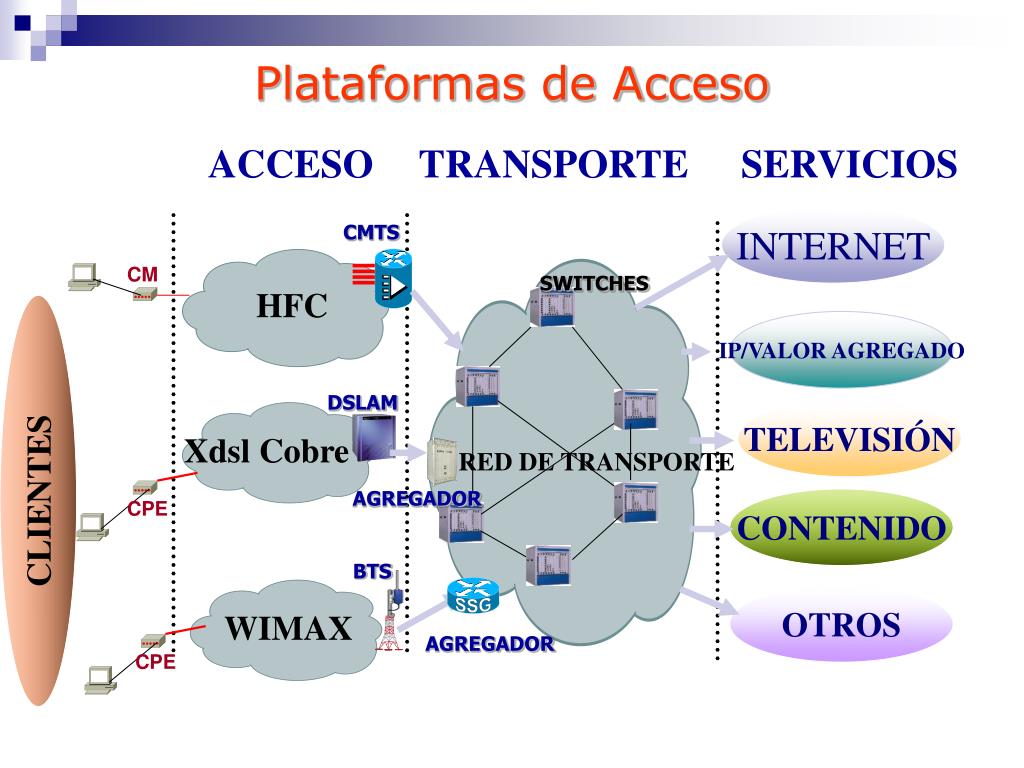

  1. Plataformas de Acceso ACCESO TRANSPORTE SERVICIOS INTERNET CMTS CM SWITCHES HFC IP/VALOR AGREGADO DSLAM TELEVISIÓN Xdsl Cobre RED DE TRANSPORTE CLIENTES AGREGADOR CPE CONTENIDO BTS OTROS WIMAX AGREGADOR CPE

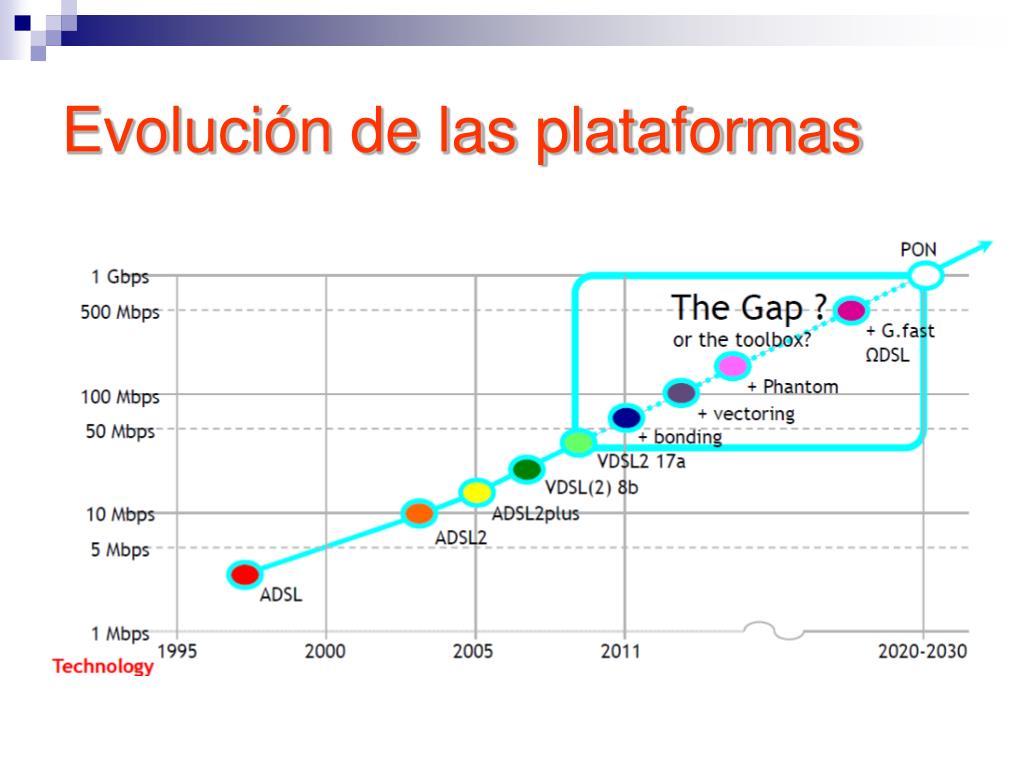

  2. Evolución de las plataformas

  3. TECNOLOGIA X D S L

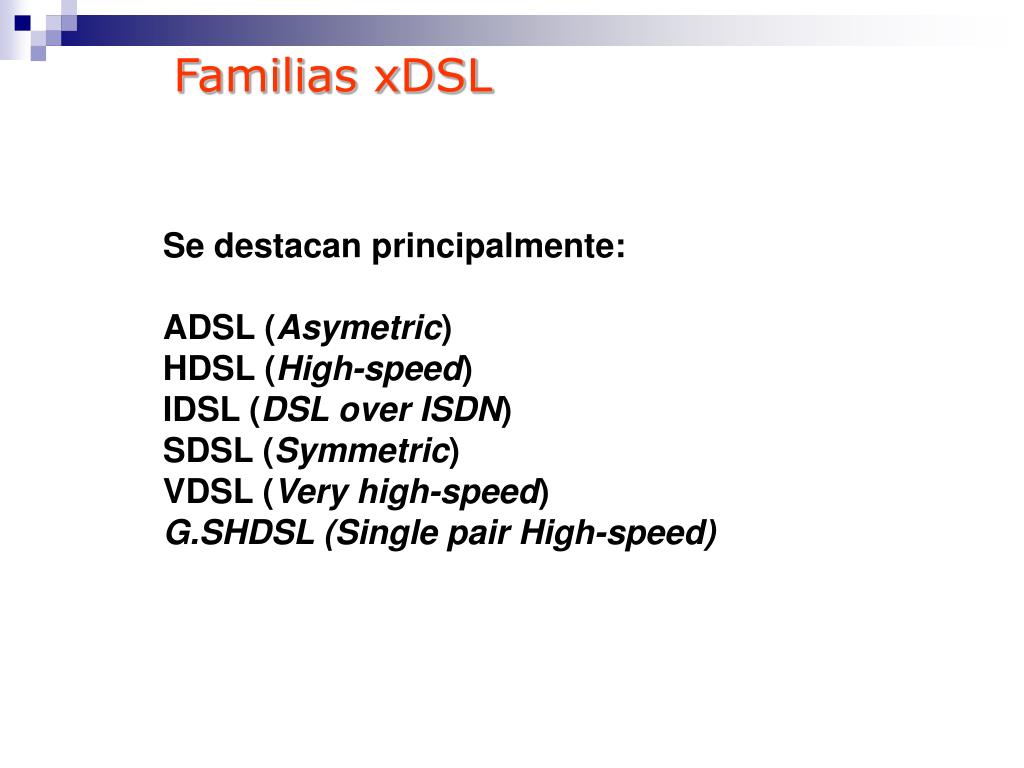

  4. Familias xDSL • Se destacan principalmente: • ADSL (Asymetric) • HDSL (High-speed) • IDSL (DSL over ISDN) • SDSL (Symmetric) • VDSL (Very high-speed) • G.SHDSL (Single pair High-speed)

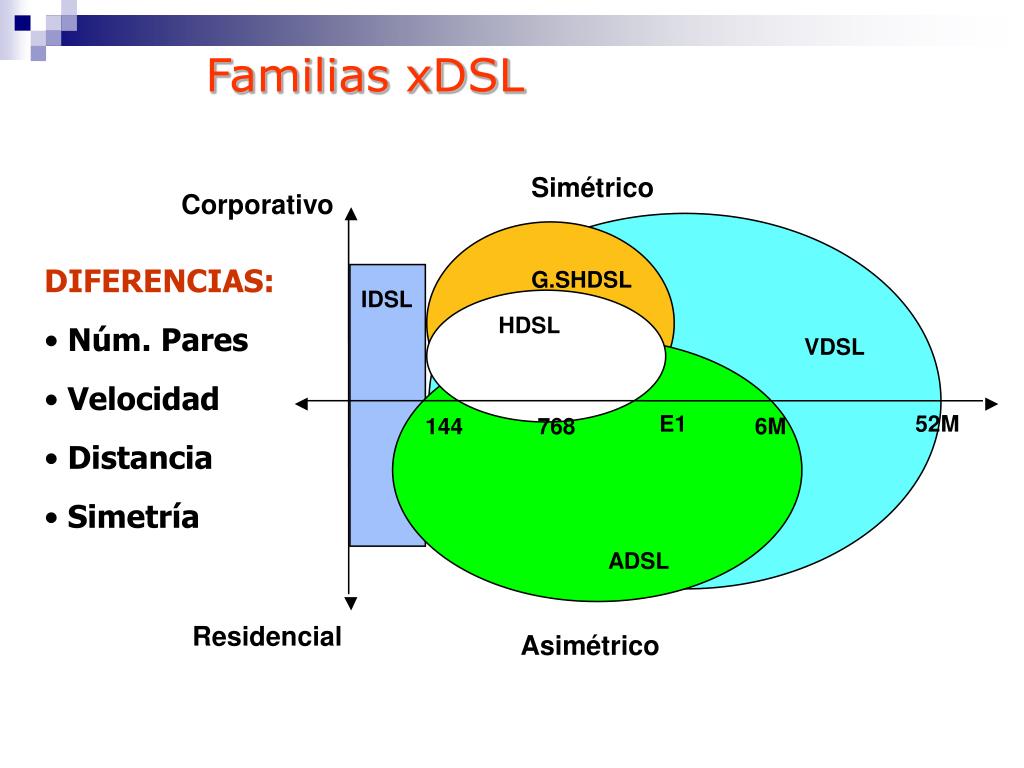

  5. Familias xDSL Simétrico Corporativo • DIFERENCIAS: • Núm. Pares • Velocidad • Distancia • Simetría G.SHDSL IDSL HDSL VDSL E1 52M 144 768 6M ADSL Residencial Asimétrico

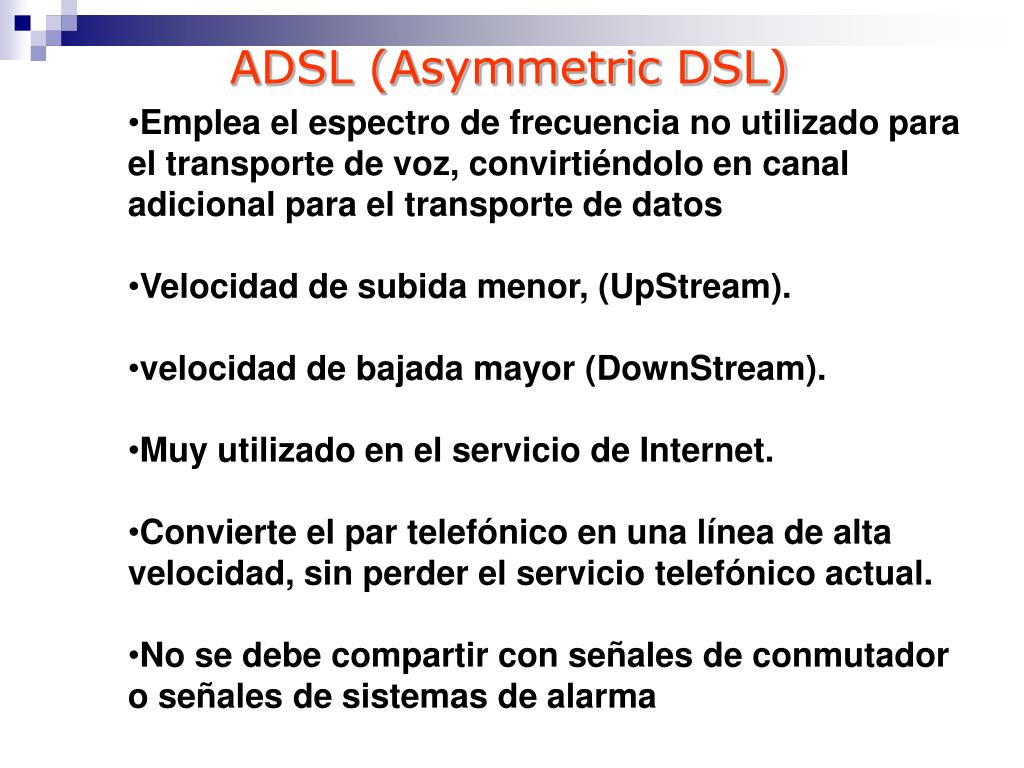

  6. ADSL (Asymmetric DSL) • Emplea el espectro de frecuencia no utilizado para el transporte de voz, convirtiéndolo en canal adicional para el transporte de datos • Velocidad de subida menor, (UpStream). • velocidad de bajada mayor (DownStream). • Muy utilizado en el servicio de Internet. • Convierte el par telefónico en una línea de alta velocidad, sin perder el servicio telefónico actual. • No se debe compartir con señales de conmutador o señales de sistemas de alarma

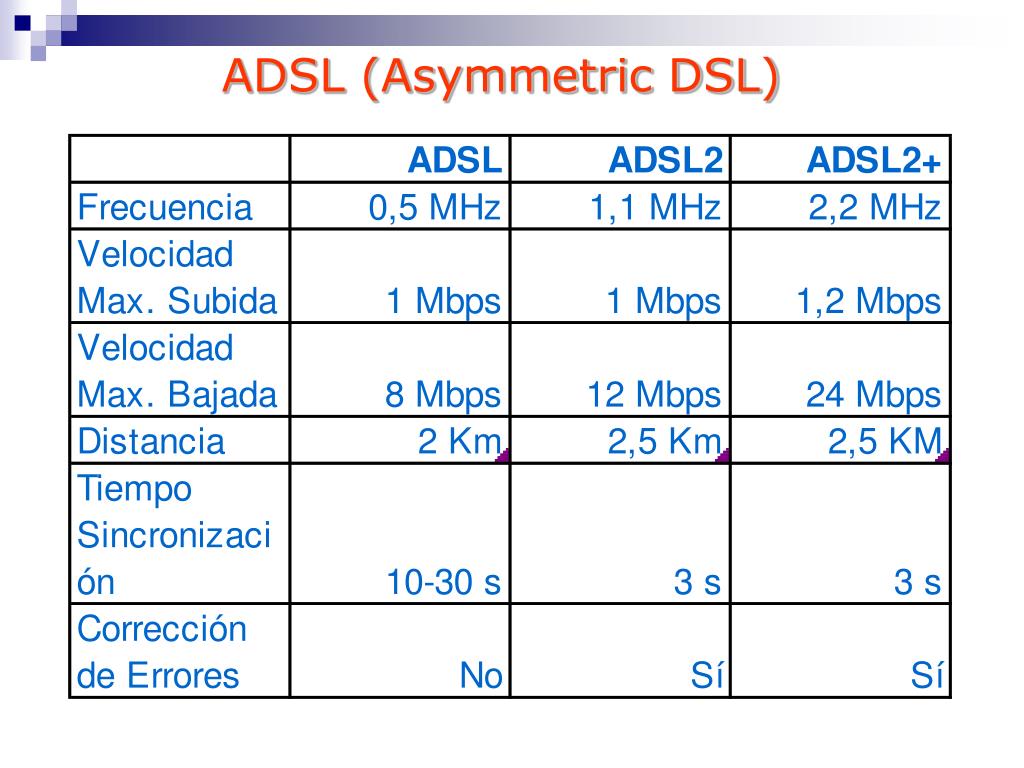

  7. ADSL (Asymmetric DSL)

  8. G.SHDSL (Single pair High-speed DSL) • Orientado a las empresas. • La capacidad máxima es de 2,3 Mbps a un solo par de cobre y 4,6 Mbps a 2 pares de cobre • No permite compartir el par de cobre con otro servicio. • Simetrico • Existen 2 tipos de HDSL y HDSL2, Varían en la distancia de cobertura

  9. IDSL (ADSL over ISDN) • Comparte el medio con físico con el servicio ISDN (RDSI). • Velocidades de 144 Kbps

  10. SDSL (Symmetric DSL) • Tecnología simétrica similar a la SHDSL, pero con una velocidad de 1,544 Kbps. • Comparte el medio físico con el servicio telefónico.

  11. VDSL (Very High Speed DSL) • Velocidad descendente de 52 Mbit/s en una distancia de 300 metros y de 13 Mbit/s en 1.500 metros. • Velocidad ascendente 2,3 y 1,5 Mbit/s respectivamente. • Opera a un solo par de cobre

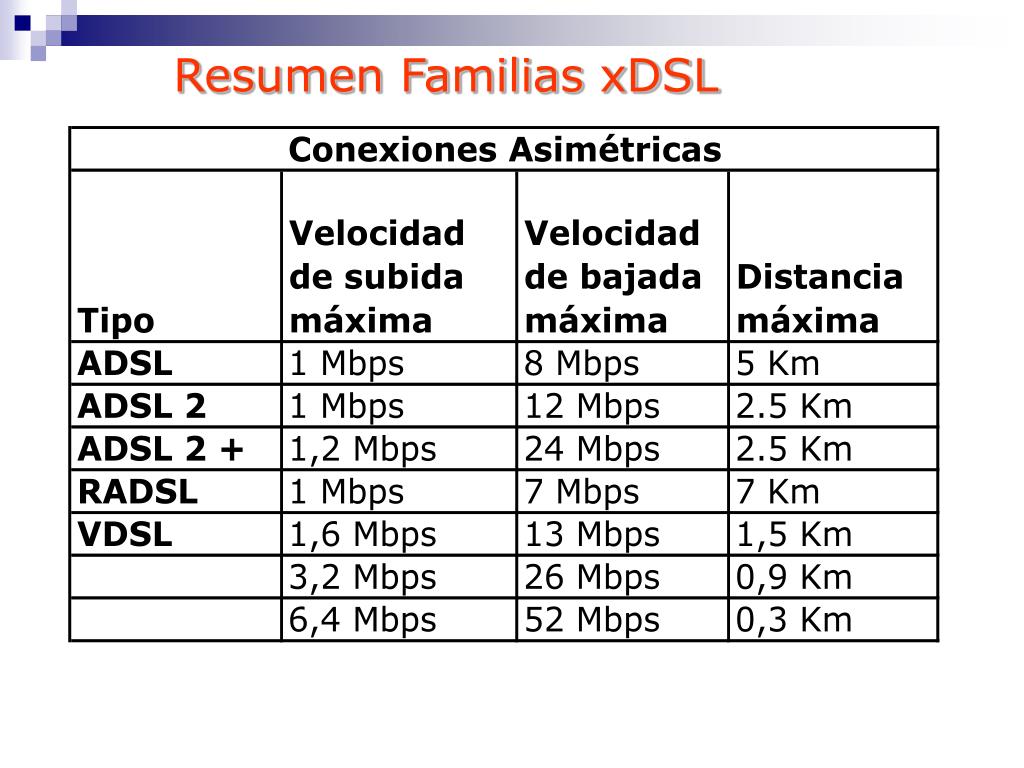

  12. Resumen Familias xDSL

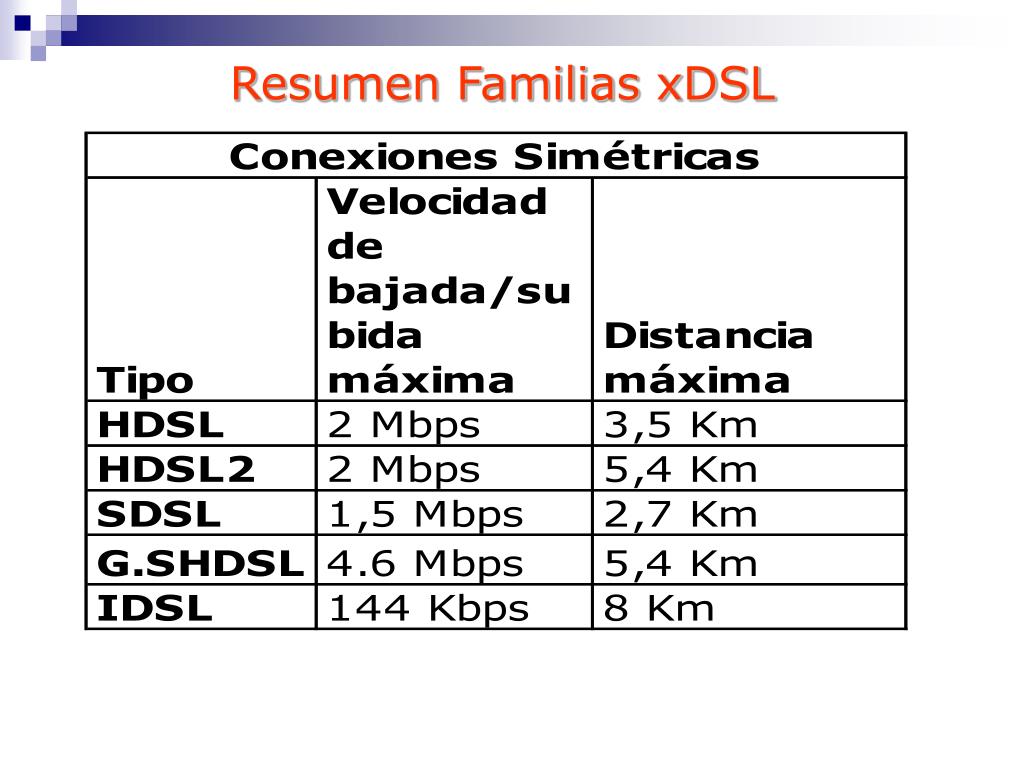

  13. Resumen Familias xDSL

  14. Conexión ADSL • Interfaz LAN o WAN: • ATM (SDH de 155 o 622 Mbps) • Fast Ethernet de 100 Mbps • Giga Ethernet de 1000 Mbps o 1 Gbps

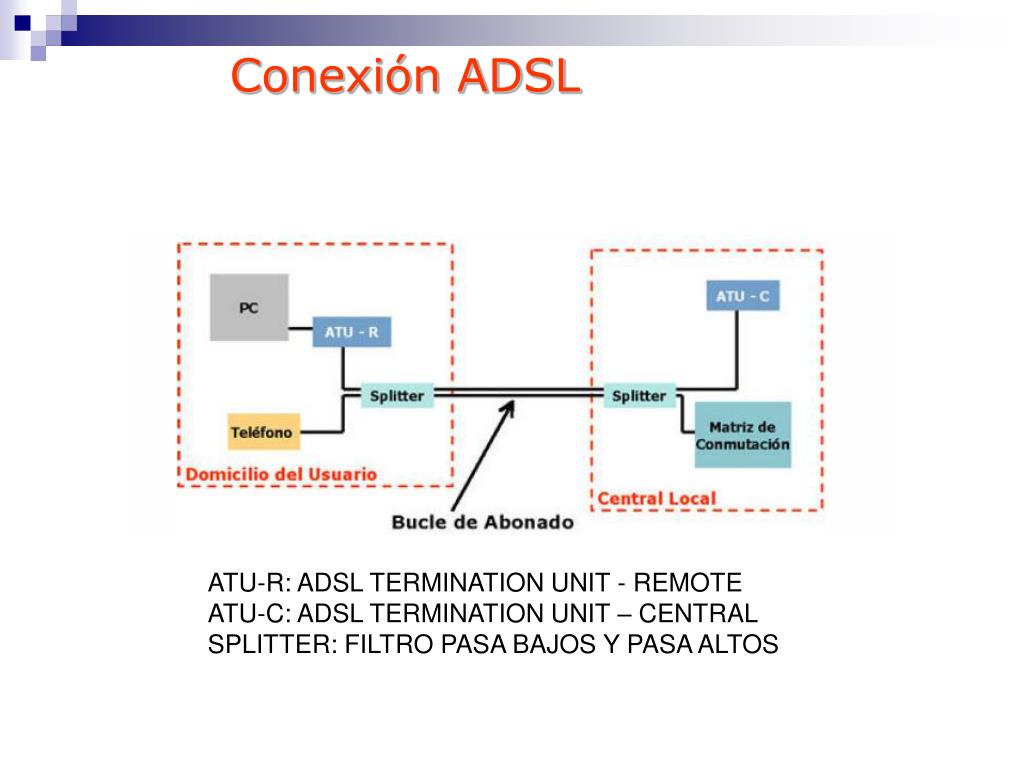

  15. Conexión ADSL ATU-R: ADSL TERMINATION UNIT - REMOTE ATU-C: ADSL TERMINATION UNIT – CENTRAL SPLITTER: FILTRO PASA BAJOS Y PASA ALTOS

  16. Domicilio del abonado Central Telefónica Bajas Frecuencias Red telefónica analógica Switch telefónico Bucle de Abonado Splitter Splitter Altas Frecuencias Internet DSLAM (ATU-C) Modem ADSL (ATU-R) Configuración de una conexión ADSL

  17. Técnicas de modulación ADSL • CAP: sistema más antiguo, sencillo y de costo inferior. Menor rendimiento. Poco utilizada actualmente • DMT: sistema mas reciente, sofisticado y más caro. Mayor rendimiento. Es el más extendido. Estandarizado por el ANSI y la ITU-T.

  18. Teléfono Analógico Canal Ascendente Canal Descendente Amplitud Frec. 1.104 MHz 0 4 kHz 30 kHz 138-160 kHz Bin 0 5 6 32 38 255 Modulación DMT (ITU G.992.1) • 256 subcanales (bins) de 4,3125 KHz de anchura (frecuencias 0-1104 KHz). • bin con atenuación relativamente constante. • En cada bin se usa técnica de modulación óptima según S/R.

  19. Energía Sin Datos 16 QAM 64 QAM 64 QAM 64 QAM 64 QAM 16 QAM QPSK Bin 0 MHz 1 MHz Frecuencia Modulaciones en una conexión ADSL DMT

  20. Señal de prueba 1 Frecuencia (KHz) Derivación Relación señal/ruido (dB) Emisora de onda media (AM) Frecuencia (KHz) 3 Eficiencia (bits/s/bin) Bin deshabilitado Frecuencia (khZ) Negociación de conexión con interferencias 2

  21. Dificultades para instalar xDSL Dificultades más Frecuentes para Instalar Servicios a través de xDSL: • Distancia vs Ancho de Banda • Bobinas de Pupinización • Crosstalk • Diferencias de impedancia • Emisoras de AM • Calidad de la Red • Equipos de Ganancia de Pares

  22. Tecnologías Operativas Simétrico Corporativo • DIFERENCIAS: • Núm. Pares • Velocidad • Distancia • Simetría G.SHDSL HDSL E1 52M 144 768 6M ADSL2+ ADSL Residencial Asimétrico

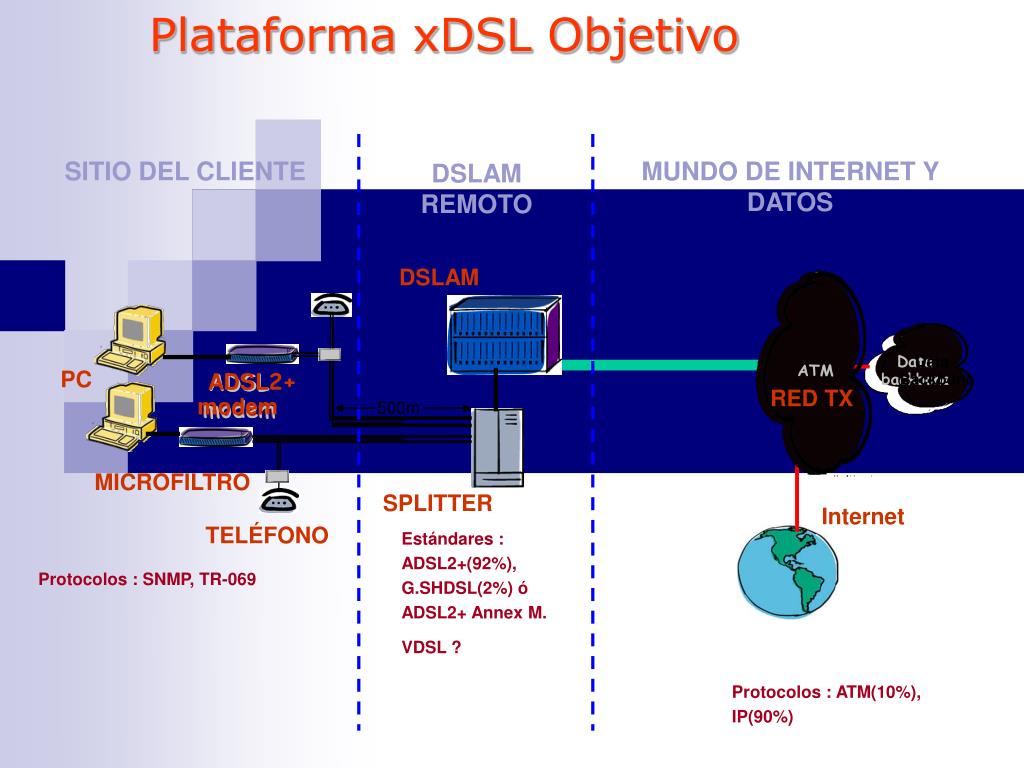

  23. Plataforma xDSL Objetivo SITIO DEL CLIENTE MUNDO DE INTERNET Y DATOS DSLAM REMOTO DSLAM Data Data Data Data Data Data ATM ATM ATM ATM ATM PC ADSL ADSL2+ ADSL ADSL backbone backbone Backbone backbone backbone backbone RED TX 500m modem modem modem modem MICROFILTRO SPLITTER Internet TELÉFONO Estándares : ADSL2+(92%), G.SHDSL(2%) ó ADSL2+ Annex M. VDSL ? Protocolos : SNMP, TR-069 Protocolos : ATM(10%), IP(90%)

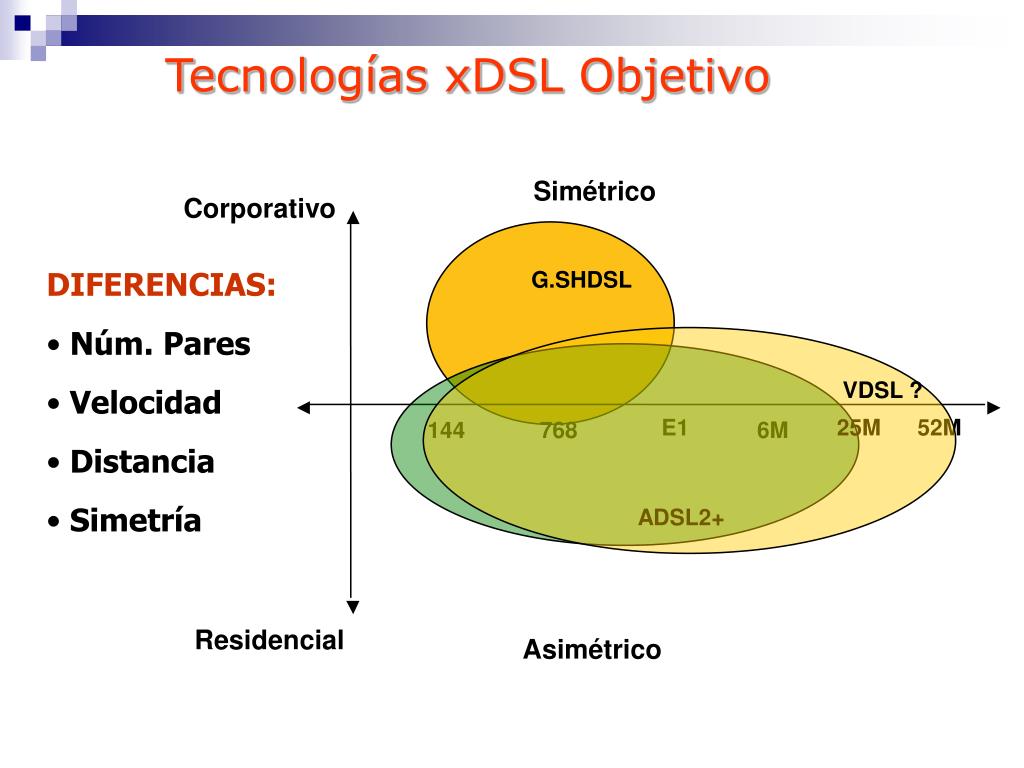

  24. Tecnologías xDSL Objetivo Simétrico Corporativo • DIFERENCIAS: • Núm. Pares • Velocidad • Distancia • Simetría G.SHDSL E1 52M 144 768 6M ADSL2+ Residencial Asimétrico VDSL ? 25M

  25. Aplicación HTTP, etc. HTTP, etc. TCP/UDP TCP/UDP Transporte Red IP IP PPP Enlace AAL5 ATM ADSL Física Backbone Operador Proveedor de contenidos Red de acceso Usuario Final Red ATM Servidor Router DSLAM Protocolos en ADSL
