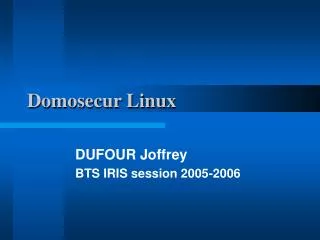

Domosecur linux

Domosecur Linux

DUFOUR Joffrey

BTS IRIS session 2005-2006

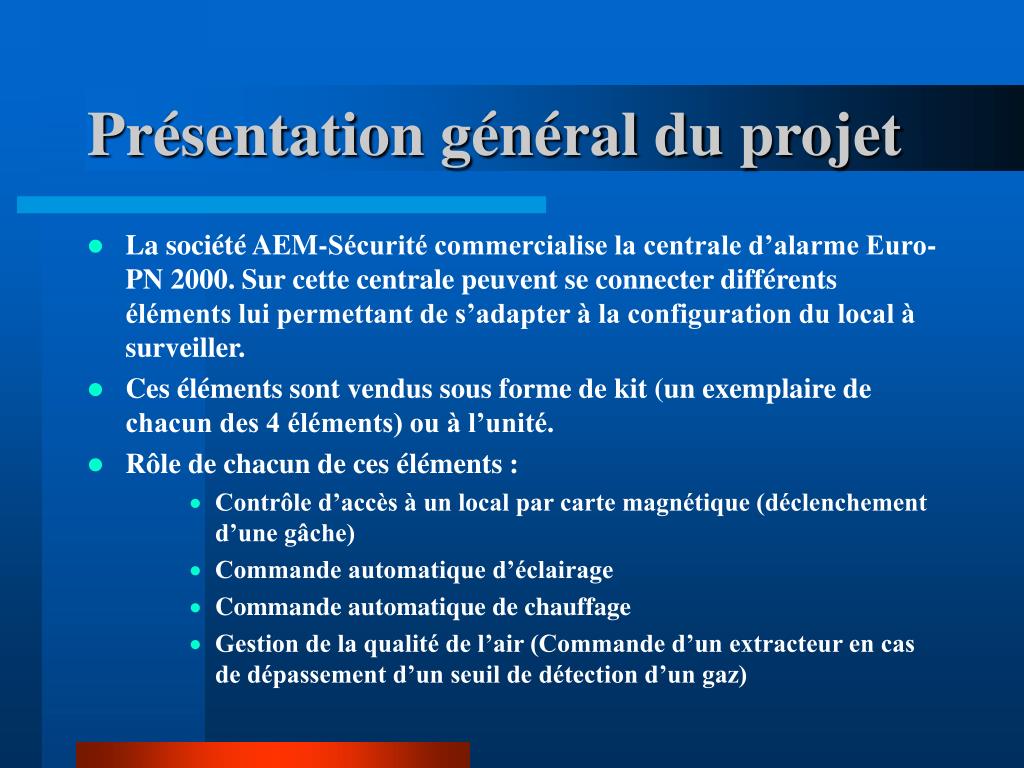

Pr sentation g n ral du projet

Présentation général du projet

  • La société AEM-Sécurité commercialise la centrale d’alarme Euro-PN 2000. Sur cette centrale peuvent se connecter différents éléments lui permettant de s’adapter à la configuration du local à surveiller.

  • Ces éléments sont vendus sous forme de kit (un exemplaire de chacun des 4 éléments) ou à l’unité.

  • Rôle de chacun de ces éléments :

    • Contrôle d’accès à un local par carte magnétique (déclenchement d’une gâche)

    • Commande automatique d’éclairage

    • Commande automatique de chauffage

    • Gestion de la qualité de l’air (Commande d’un extracteur en cas de dépassement d’un seuil de détection d’un gaz)

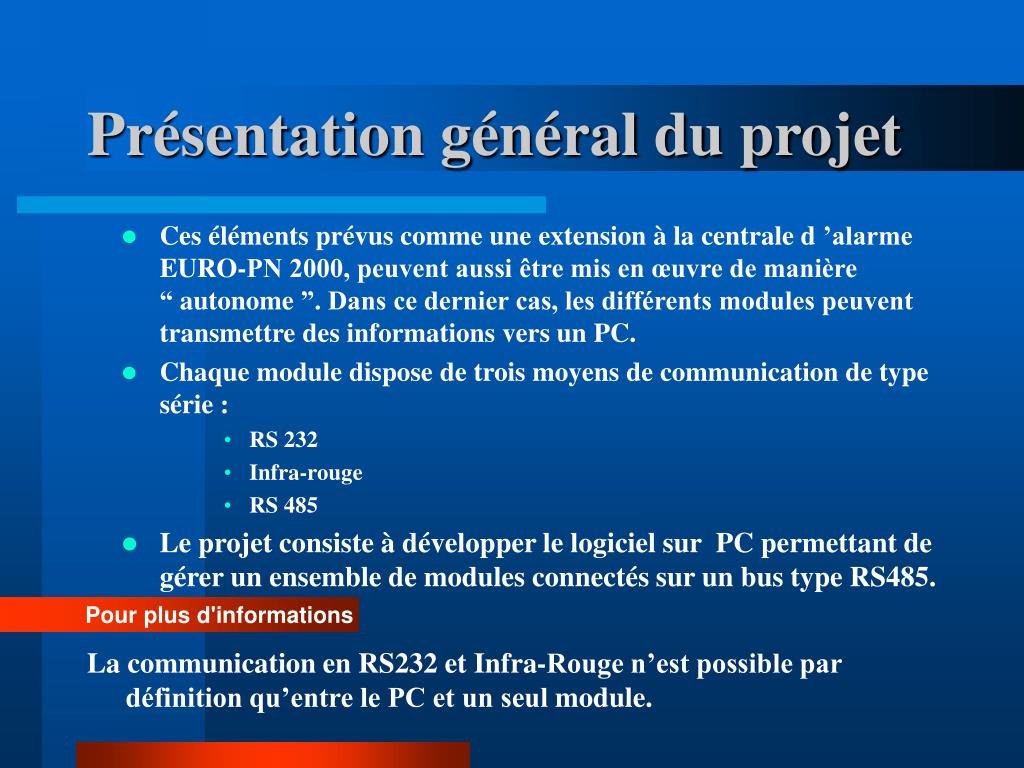

Pr sentation g n ral du projet1

Présentation général du projet

  • Ces éléments prévus comme une extension à la centrale d ’alarme EURO-PN 2000, peuvent aussi être mis en œuvre de manière “ autonome ”. Dans ce dernier cas, les différents modules peuvent transmettre des informations vers un PC.

  • Chaque module dispose de trois moyens de communication de type série :

    • RS 232

    • Infra-rouge

    • RS 485

  • Le projet consiste à développer le logiciel sur PC permettant de gérer un ensemble de modules connectés sur un bus type RS485.

  • La communication en RS232 et Infra-Rouge n’est possible par définition qu’entre le PC et un seul module.

    Pour plus d'informations

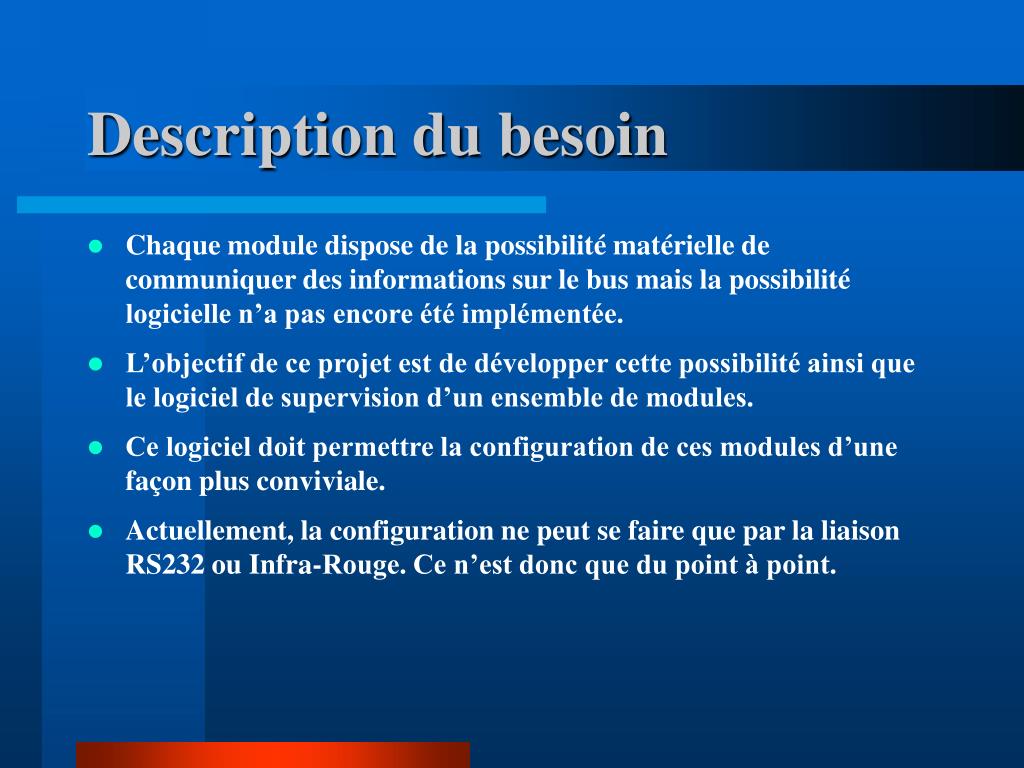

    Description du besoin

    Description du besoin

    • Chaque module dispose de la possibilité matérielle de communiquer des informations sur le bus mais la possibilité logicielle n’a pas encore été implémentée.

    • L’objectif de ce projet est de développer cette possibilité ainsi que le logiciel de supervision d’un ensemble de modules.

    • Ce logiciel doit permettre la configuration de ces modules d’une façon plus conviviale.

    • Actuellement, la configuration ne peut se faire que par la liaison RS232 ou Infra-Rouge. Ce n’est donc que du point à point.

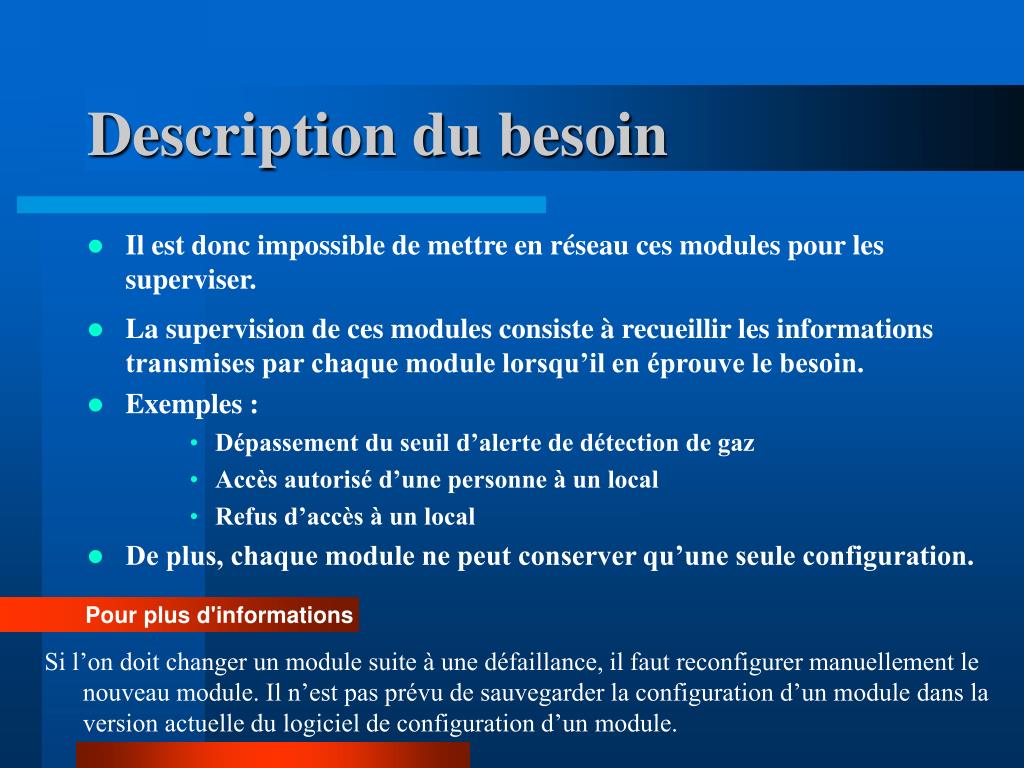

    Description du besoin1

    Description du besoin

    • Il est donc impossible de mettre en réseau ces modules pour les superviser.

    • La supervision de ces modules consiste à recueillir les informations transmises par chaque module lorsqu’il en éprouve le besoin.

    • Exemples :

      • Dépassement du seuil d’alerte de détection de gaz

      • Accès autorisé d’une personne à un local

      • Refus d’accès à un local

  • De plus, chaque module ne peut conserver qu’une seule configuration.

  • Si l’on doit changer un module suite à une défaillance, il faut reconfigurer manuellement le nouveau module. Il n’est pas prévu de sauvegarder la configuration d’un module dans la version actuelle du logiciel de configuration d’un module.

    Pour plus d'informations


    T ches par tudiant

    Tâches par étudiant

    • Etudiant 1 (DUFOUR Joffrey) :

      • Prise en main de MPLAB et cross-compilateur C

      • Analyse du programme intégré dans un module a l ’aide de MPLAB et cross-compilateur C

      • Codage et tests unitaires des modifications apportés au programme intégré dans les différents modules

      • Codage et tests unitaires de la partie PC Utilisateur de la classe Communication a partir de la classe RS 485 développé précédemment


    Etudiant 1 dufour joffrey

    Etudiant 1 (DUFOUR Joffrey)

    • Diagramme de classe :


    Etudiant 1 dufour joffrey1

    Etudiant 1 (DUFOUR Joffrey)

    • La liaison RS485

      • Ces spécificités sont :

        • Présence de convertisseur RS-232 vers RS-485

        • Mise en place d’un élément appelée RTS (Request To Send : Requête pour envoyer)

        • Liaison faite via un câble RJ-11

        • Présence d’une résistance de terminaison aux extrémités de la ligne


    Etudiant 1 dufour joffrey2

    Etudiant 1 (DUFOUR Joffrey)

    • Le boîtier IC-485S de Roline

      • Ce boîtier est équipée d’un bornier ( 4 ) et de deux connecteur :

        • un port série en DB25 ( 1 )

        • un connecteur RJ-11 ( 2 )

      • Il est aussi équipée de 2 commutateurs ( 3 ) qui ont pour valeurs :

        • Commutateur de gauche :

          • TxON ; RxON

          • TxRTS ; Rx/RTS

          • TxRTS, RxON

        • Commutateur de droite :

          • DCE (Data Communication Equipment) = ETCD (Équipement Terminal de Circuit de Données)

          • DTE (Date Terminating Equipment) = ETTD (Équipement Terminal de Traitement de Données)


    Etudiant 1 dufour joffrey3

    Etudiant 1 (DUFOUR Joffrey)

    • Le boîtier noir

      • Le boîtier noir à la même fonction que le boîtier IC-485S de Roline, seulement son RTS est actif à 0. Voici la description de ces principaux organes :

        • Une prise DB9 ( 1 )

        • Deux prises RJ11 ( 2 )

        • Deux broches pour

          l’alimentation en +12V et 0V ( 3 )


    Etudiant 1 dufour joffrey4

    Etudiant 1 (DUFOUR Joffrey)

    • La trame et son format


    Domosecur linux

    • Les codes de commande :


    Etudiant 1 dufour joffrey5

    Etudiant 1 (DUFOUR Joffrey)

    • Une grosse partie de mon travail à été de comprendre et de mettre en place la classe tRS485.

    • D ’ou la mise en place d ’un algorithme afin que je puisse coder cette classe.

    • Voici pour exemple l ’algorithme de la méthode Envoyer(char* pChaine) :


    Etudiant 1 dufour joffrey6

    Etudiant 1 (DUFOUR Joffrey)


    Etudiant 1 dufour joffrey7

    Etudiant 1 (DUFOUR Joffrey)

    • A partir de cette algorithme,

      j ’ai pu commencer à coder la

      méthode Envoyer(char* pChaine)

      en C++

    • Dont voici la version finale :
