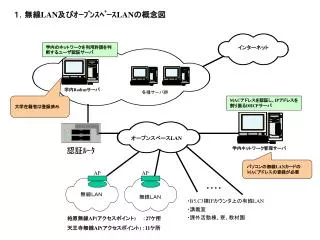

１．無線 LAN 及びｵｰﾌﾟﾝｽﾍﾟｰｽ LAN の概念図

1. １．無線LAN及びｵｰﾌﾟﾝｽﾍﾟｰｽLANの概念図１．無線LAN及びｵｰﾌﾟﾝｽﾍﾟｰｽLANの概念図 学内のネットワークを利用許諾を判断するユーザ認証サーバ インターネット 学内Radiusサーバ 各種サーバ群 大学在籍者は登録済み MACアドレスを認証し、IPアドレスを割り振るDHCPサーバ オープンスペースLAN 学内ネットワーク管理サーバ パソコンの無線LANカードのMACアドレスの登録が必要 AP AP ・・・・ 無線ＬＡＮ 無線ＬＡＮ ・B5,C3棟IFカウンタ上の有線LAN ・講義室 ・課外活動棟、寮、教材園 柏原無線AP(アクセスポイント)　　：27ケ所 天王寺無線AP(アクセスポイント) ：11ケ所

2. （CISCO3662） 2．無線LAN及びｵｰﾌﾟﾝｽﾍﾟｰｽLANの仕組み 学内Radiusサーバ 学内ネットワーク管理サーバ 通信がなってから30分後 に学内LANへの通信路が 切断される。 ユーザ情報 ②MACアドレスの認証にパスした場合にIPアドレスが割り振られる。 ①　パソコン起動時MACアドレスの認証 ① ② ③認証ルータでユーザ名及びパスワードを認証。 パスした場合に学内ネットワーク利用を認める。 ③ 無線ＬＡＮアクセスポイント ③ ② LANｺﾝｾﾝﾄ パソコン側の処理 ・電源ONする。 　（自動的にMACアドレス認証する） ・OS起動後、ユーザ認証ツールにより 　学内LAN利用認証をうける。 図書館、大学会館、講義室 オープンスペースLAN

3. ３．無線LAN及びｵｰﾌﾟﾝｽﾍﾟｰｽLANの利用にあたって３．無線LAN及びｵｰﾌﾟﾝｽﾍﾟｰｽLANの利用にあたって １．利用者側の準備　(* は無線LANの場合のみ) 1.1*　無線LANカードの設定 ; ドライバ＋設定ツール 1.2*　情報処理センターへ無線LANカードのMACアドレスなどを記入した「無線LAN接続申請書」を提出 1.3　　認証ツールのセットアップ(センター受付にCD-ROMがあります。センターHPにも置いてあります。) ２．学内LANを利用するための認証処理の流れ 2.1　パソコンを起動すると自動的にIPアドレスが割り振られます。　 2.2　認証ツール（ninsho.exe）を起動し、ユーザ名・パスワードを入力し、ログインしてください。 ※　学内ネットワークやインターネットが利用できない場合の確認方法　　　　　　　　　　＜無線LANにアクセスされているかの確認*＞ 　　　　　　　　　　　　　正常に電波を受けているかどうか確認します。　電波の届かないところでは、利用できません。 　　　　　　　　　　＜IPアドレスが正常に割り振られているかの確認＞ 　　　　　　　　　　　　コマンドプロンプトでIPCONFIG,WINIPCFGを使ってIPアドレスが以下の範囲　　　　　　　　　　　　　　　　　　　　　　　　で割り振られているか確認します。 　　　　　　　　　　　　　　　　柏原キャンパス（range:150.86.145.1～147.253/22） 　　　　　　　　　　　　　　　　天王寺キャンパス（range:150.86.104.1～104.199/24） ３．留意事項 ●　無通信状態になって30分後に強制切断されてしまいますが、再度、認証ツールを 　　　使って認証を行うと学内LANが使えるようになります。 ●　telnet接続サーバを限定しています。 ●　Microsoftネットワークは利用できません。 　　⇒　ホームディレクトリはTelnet,FTPでご利用ください。
