Digtlal signal processing using matlab

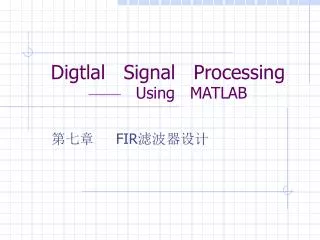

Digtlal Signal Processing—— Using MATLAB

第七章 FIR滤波器设计


Digtlal signal processing using matlab

数字频率w的概念

  • 定义:

    其中:Ω=2πf为模拟角频率

    T:抽样时间间隔,fs:抽样频率

    所以数字滤波器设计必须给出抽样频率

  • 数字频率的2π等价于模拟抽样频率Ωs=2πfs

  • 按照Nyquist抽样定理,基带信号的频率特性只能限于|w|<ws/2=π的范围


Digtlal signal processing using matlab

数字低通滤波器

π

1

数字高通滤波器

数字滤波器幅度响应(1)


Digtlal signal processing using matlab

1

1

数字滤波器幅度响应(2)

数字带通

数字带阻


Digtlal signal processing using matlab

7.1 概论

  • 滤波器设计:给定技术要求设计系统

  • 设计步骤:

    • 确定技术要求:由具体应用条件决定

    • 提供一个逼近要求的滤波器的表述

    • 根据表述实现滤波器

  • 下面讨论时我们均假设技术要求已知


7 1 1

7.1.1 技术要求的给定

  • 幅度要求:

    • 绝对指标要求:对幅度响应|H(ejw)|给出要求

    • 相对指标要求:以分贝dB形式给出

  • 相位要求:线性相位


Digtlal signal processing using matlab

Passband ripple

通带波纹

Transition band

过渡带

Stopband ripple

阻带波纹

一、绝对指标要求(1)


Digtlal signal processing using matlab

绝对指标(2)

  • 频带 [0,wp] 称为 通带passband, δ1是在理想通带响应上可以接受的容度(或波纹)

  • 频带[ws,pi] 称为 阻带stopband,δ2是相应的阻带容度(或波纹)

  • 频带[wp, ws] 称为 过渡带transition band,在这个频带内幅度响应不作要求


Digtlal signal processing using matlab

二、 相对指标要求(1)

0


Digtlal signal processing using matlab

相对指标(2)

  • Rp:以dB计的通带波纹

  • As:以dB计的阻带衰减

  • 两种指标之间的关系:

  • Rp和 As的计算见P214 ex7.1 & ex7.2


Digtlal signal processing using matlab

三、为什么只讨论低通滤波器(LPF)

  • 上述指标都是针对低通滤波器的

  • 其他类型的频率选择性滤波器(如高通或带通)也能给出类似要求

  • 滤波器设计最重要的参数是频带容限和频带边缘频率


Digtlal signal processing using matlab

四、技术指标举例

  • 设计一个低通滤波器,它具有一个通带 [0,wp] ,通带内频带容限为δ1(或Rp,单位 dB),一个阻带[ws,pi],阻带内容度为δ2(或As,单位dB)

  • 最后求得结果是得出滤波器的系统函数H(z)或差分方程


Digtlal signal processing using matlab

五、FIR滤波器的优点

  • 相位响应可以真正线性

  • 系统绝对稳定,设计相对容易

  • 高效实现

  • 可用DFT实现

  • 实际应用时,我们感兴趣的是线性相位的FIR滤波器


Digtlal signal processing using matlab

六、线性相位响应的优点

  • 设计问题中仅有实数运算

  • 时延固定,没有时延失真

  • 对长为M的滤波器,运算次数只有M/2量级


7 2 fir

7.2 线性相位FIR滤波器性质

  • 包括脉冲和频率响应的形状,系统函数零点的位置

  • 设h(n)是长为M的脉冲响应,0≤n≤M-1,则

在原点z=0处有 (M-1)阶零点,在z平面其它处有 M-1个零点,频率响应函数可写为


Digtlal signal processing using matlab

线性相位的脉冲响应形状(1)

  • 因为频率响应函数具有线性相位

这里是恒定相位延迟(constant phase delay),由第6章知,h(n)是对称脉冲响应

因此,h(n)关于对称,根据M的奇偶有两种对称类型


Digtlal signal processing using matlab

线性相位的脉冲响应形状(1)


Digtlal signal processing using matlab

线性相位的脉冲响应形状(2)

  • 第二类线性相位满足条件

相位响应不通过原点,但斜率恒为常数,此时称群时延( group delay),可知h(n)是反对称脉冲响应

h(n)仍然关于对称,根据M的奇偶有两种对称类型


Digtlal signal processing using matlab

线性相位的脉冲响应形状(2)


H e jw

对应频率响应特性H(ejw)

  • 将M为奇和偶数结合对称和反对称的情况, 得到四种类型的线性FIR滤波器

  • 对应每种类型其频率响应特性都有独特性质,令

其中,Hr(w)是连续的振幅响应函数,可正可负的实函数

相位响应是一个不连续函数


H n 1 1 1 1

例:设脉冲响应为h(n)={1,1,1,1},求出并画出频率响应

  • 解:频率响应函数为

由方程可得:


Digtlal signal processing using matlab

I类线性相位:对称脉冲响应,M为奇数

  • 这种情况下,beta=0,alpha=(M-1)/2是整数

    h(n)=h(M-1-n), 0≤n≤M-1

将两式比较可得:


Digtlal signal processing using matlab

II类线性相位:对称脉冲响应,M为偶数

  • 这种情况下,beta=0,alpha=(M-1)/2不是整数

    h(n)=h(M-1-n), 0≤n≤M-1

注意: Hr(pi)=0,因此不能采用这种类型设高通or带阻滤波器


Iii m

III类线性相位:反对称脉冲响应,M为奇数

  • 这种情况下,beta=pi/2,alpha=(M-1)/2是整数

    h(n)=-h(M-1-n), 0≤n≤M-1

Hr(0)=Hr(pi)=0, 因此这种滤波器不适合设计低通或高通滤波器

exp(jpi/2)=j,这种特性非常适合设计希尔伯特变换器和微分器


Digtlal signal processing using matlab

IV类线性相位:反对称脉冲响应,M为偶数

  • 这种情况和II类似,有

Hr(0)=0 and exp(jpi/2)=j.因此这种类型适合用于设计数字希尔伯特变换器和微分器


Matlab

MATLAB实现

  • Hr_type1:求I类线性相位的Hr(w)

    • 调用格式:[Hr,w,a,L]=Hr_type1(h)

  • Hr_type2:求II类线性相位的Hr(w)

    • 调用格式:[Hr,w,b,L]=Hr_type2(h)

  • Hr_type3:求III类线性相位的Hr(w)

    • 调用格式:[Hr,w,c,L]=Hr_type3(h)

  • Hr_type4:求IV类线性相位的Hr(w)

    • 调用格式:[Hr,w,d,L]=Hr_type4(h)


Digtlal signal processing using matlab

小结

  • 了解了线性相位FIR滤波器的各种特性,便可根据实际需要选择合适的FIR滤波器,同时设计时要遵循有关约束条件。

  • 如:第3、4种情况,对于任何频率都有固定的π/2相移,一般微分器及90°相移器采用这两种情况,而选频性滤波器则用第1、2种情况。


1 digtal filter

(1)设计线性相位的低通Digtal Filter

  • 从幅度特性考虑,只能选择第1种或第2种

  • 第一种:

  • 第二种


Digtlal signal processing using matlab

(2)设计线性相位的高通DF

  • 从幅度特性看,可用第一种或第四种

  • 第一种

  • 第四种


Digtlal signal processing using matlab

(3)设计线性相位的带阻DF

  • 从幅度特性考虑,只能选择第一种


Digtlal signal processing using matlab

(4)设计线性相位的带通DF

  • 从幅度特性考虑,可以选择任一种


Digtlal signal processing using matlab

线性相位滤波器的零点位置

  • 对实序列而言,零点是共轭出现的;

  • 对对称序列而言,零点是镜像出现的;

    • 令q=z –1,f(q) 的系数与f(z)刚好倒序.

    • 由于h(n)的系数是对成的,倒序并不会改变系数.

    • 如果zk是多项式的根 ,则pk=zk-1也是.


Digtlal signal processing using matlab

对称系数多项式的镜像零点

  • 如果 zk满足多项式:

    h0+h1zk-1+ h2zk-2 +..+ hM-2zk-M+2 + hM-1zk-M+1=0

    此时 hM-1=h0 ,hM-2 =h1,…

  • 那么 rk = zk–1 同样会满足方程

    h0+h1rk+ h2rk2 + …+ h1rkM-2 + h0rkM-1

    = h0zkM-1 + h1zkM-2 + … + h2zk2+ h1zk + h0

    = zkM-1(h0+ h1zk-1 + …+ h1zk-M+2 + h0zk–M+1)

    =0


Digtlal signal processing using matlab

1/conj(z1)

z1

conj(z1)

1/z1


Digtlal signal processing using matlab

特殊的

  • 如果零点为实数,则只有两个零点:z2,1/z2

  • 如果零点在单位圆上且为虚数,则只有两个零点z3,z3*

  • 如果零点在单位圆上且为实数,则只有一个零点z4


Digtlal signal processing using matlab

7.3 窗口设计法

  • 设计步骤

    • 给定要求设计的理想滤波器的频率响应Hd(ejw)

    • 设计一个FIR滤波器频率响应H(ejw)

    • 由于设计是在时域中进行,使所设计滤波器的h(n)去逼近理想单位取样响应序列hd(n)


H d e jw

理想滤波器的频率响应Hd(ejw)

  • 设希望设计的滤波器传输函数为Hd(ejw),对应脉冲响应为hd(n),则它们满足关系:

若已知Hd(ejw),即可求出hd(n),再经过z变换,就可以求出系统函数H(z),从而设计出系统

一般情况下,Hd(ejw)逐段恒定,在边界频率处有不连续点,因而hd(n)是无限时宽的,且是非因果序列。


H d e jw1

例:理想低通滤波器的传输函数Hd(ejw)

  • 无失真的理想低通的传输函数为

相应的单位取样响应hd(n)

由上式可知,hd(n)无限长,且为非因果序列


H d e jw h n

理想低通滤波器的Hd(ejw)和h(n)波形


Fir h e jw

设计实现一个FIR滤波器H(ejw)

  • 设实际实现的低通滤波器单位取样响应为h(n),长为N,其系统函数

  • 设计过程相当于找到一个有限长序列h(n),去逼近理想低通的hd(n),这必然会引入误差——频域的吉布斯(Gibbs)效应(截断效应)

  • 后果:引起通带和阻带内的波动效应,尤其是使阻带衰减减小


W c 3 6 fir

例:设计截止频率wc=/3时延为6的具有线性相位的FIR低通滤波器

  • 为了构造一个长为N的线性相位滤波器,只有将hd(n)截取一段,并保证对(N-1)/2对称

  • 设截取的段用h(n)表示,则

  • 其中W(n):长为N的窗函数(这里取矩形序列)当τ=(N-1)/2时,截取的h(n)对(N-1)/2对称,保证设计的滤波器具有线性相位


Digtlal signal processing using matlab

这里,hd(n)是以n=6为中心偶对称的无限长序列

现用一个有限长N=13的因果序列h(n)逼近它

最简单的方法:给hd(n)加矩形窗RN(n),

即令W(n)=RN(n),则


Digtlal signal processing using matlab

低通滤波器脉冲响应波形截断处理示意图

截断处理后,由于h(n)满足对称脉冲响应,所以一定满足第一类线性相位


Digtlal signal processing using matlab

设计步骤

  • 先由Hd(ejw)求付里叶反变换hd(n).

  • 砍头去尾。

    • 因为我们要设计FIR滤波器h(n)必须满足:

    • 因果性: t<0时, h(n) =0-->砍头

    • 线性相位:要求h(n)中心对称或反对称,由于砍头,所以必须去尾,让它们中心对称。

      即用有限长的h(n)去逼近无限长的hd(n).

  • 利用卷积过程。即h(n)=W(n)×hd(n)

    可见窗函数序列的形状及长度的选择是设计关键。


Digtlal signal processing using matlab

窗口法设计数字滤波器

  • 主要任务:寻找最有效的方法截断hd(n),即用一个有限长度的窗口函数序列W(n)来截取hd(n),使H(ejw)最逼近Hd(ejw)

  • 通过加窗可得到不同类型的数字滤波器

    • 数字低通

    • 数字高通

    • 数字带通

    • 数字带阻


Digtlal signal processing using matlab

数字低通

  • 设h(n)是长为N,以τ=(N-1)/2为中心偶对称的函数


Digtlal signal processing using matlab

h(n)的设计

  • 根据前面讨论可知,低通滤波器只能选择对称脉冲响应

  • 当N为奇数时,设计第一种情况的线性相位低通DF

  • 当N为偶数时,设计第二种情况的线性相位低通DF

  • 设选用矩形窗,即


Digtlal signal processing using matlab

设计举例:

  • 用矩形窗设计截止频率wc=/3的具有线性相位的FIR低通滤波器

  • 若取N=13,为奇数,则对称脉冲响应


Digtlal signal processing using matlab

若取N=12,为偶数,则


Digtlal signal processing using matlab

1

数字高通

  • 理想的线性相位高通DF的频率特性为:

其幅度特性:


Digtlal signal processing using matlab

冲激响应

  • 理想高通滤波器冲激响应

  • 加窗处理后的数字滤波器冲激响应


Digtlal signal processing using matlab

分析

  • 因为 为偶函数,W(n)为常数

  • 当N为奇数时,对应第一种线性相位,h(n)=h(N-1-n)为对称脉冲响应

  • 当N为偶数时,对应第四种线性相位,h(n)=-h(N-1-n)为反对称脉冲响应


W n r n n

取矩形窗时,W(n)=RN(n)

  • 取N=13,为奇数,则

取N=12,为偶数,则


Digtlal signal processing using matlab

1

理想数字带通滤波器

  • 理想的线性相位带通DF的频率特性为:


Digtlal signal processing using matlab

其冲激响应hd(n)

加矩形窗处理后,得到


Digtlal signal processing using matlab

分析:


Digtlal signal processing using matlab

若选择相位有相移的理想带通DF频率特性为:


Digtlal signal processing using matlab

此时的脉冲响应

加矩形窗处理后


Digtlal signal processing using matlab

分析

  • 此时的h(n)一定为反对称序列

当N为奇数时,对应第三种线性相位,

当N为偶数时,对应第四种线性相位,


Digtlal signal processing using matlab

7.4 加窗对系统频率响应的影响

  • 根据频域卷积定理,加窗后,滤波器的频率响应

  • 现在我们以低通滤波器为例来讨论:

    • 加窗后,频率响应发生了什么变化

    • 加什么样的窗,可以使变化减至最小


7 4 1

7.4.1 矩形窗

  • 矩形窗口的频率特性为

用幅度响应和相位响应的乘积表示为


Digtlal signal processing using matlab

主瓣

矩形窗(2)

  • 当w很小时,

  • 当w很大时,WR(w)为周期函数


Digtlal signal processing using matlab

矩形窗处理后的频率响应

  • 根据频域卷积定理可得


Digtlal signal processing using matlab

Wr(w-wc)

Wr(w-wc+2 π/N)

Wr(w-wc-2 π/N)


Digtlal signal processing using matlab

加窗后的低通滤波器频谱


Digtlal signal processing using matlab

几个特殊频率点

  • w=0处,响应值 为窗函数频谱Wr(w-θ)和理想低通滤波器频率特性Hd(θ)的乘积的积分,可近似看作Wr(θ)在- π到π的全部积分面积

  • w=wc处, Hd(θ)刚好与Wr(w-θ)的一半重叠,因此H(wc)=0.5H(0)

  • w=wc-2 π/N处, Wr(w-θ)的全部主瓣在Hd(θ)的通带之内,因此卷积结果有最大值,频率响应出现正肩峰

  • w=wc+2 π/N处, Wr(w-θ)的全部主瓣在Hd(θ)的通带之外,通带内的旁瓣负的面积大于正的面积,因此卷积结果有最负值,频率响应出现负肩峰


Digtlal signal processing using matlab

几个特殊频率点(2)

  • 当w>wc+2 π/N后, Wr(w-θ)的左边旁瓣的起伏部分扫过通带,卷积值围绕零值而波动

  • 当w<wc+2 π/N时, Wr(w-θ)的右旁瓣进入通带,卷积值围绕H(0)而波动


Digtlal signal processing using matlab

加矩形窗对理想低通滤波器的影响

  • 使理想频率特性不连续点处边沿加宽,形成过渡带,过渡带的宽度等于窗的频谱主瓣宽度4π/N

  • 在截止频率wc的两边 处,H(w)出现肩峰,肩峰的两侧形成起伏振荡,振荡幅度取决于旁瓣相对幅度,振荡多少,取决于旁瓣的多少

  • 增加截取长度,则主瓣附近的窗的频率响应

    可见改变N,只能改变窗的主瓣宽度,w坐标的比例和Wr(w)的绝对值大小,而不能改变主瓣与旁瓣的相对比例


Digtlal signal processing using matlab

矩形窗的频谱示意图


Digtlal signal processing using matlab

各种窗函数

  • 矩形窗阶段造成府肩峰为8.95%,阻带最小衰减为21dB,不符合工程需要

  • 为了加大阻带衰减,只能改善窗函数形状,使窗谱尽量逼近冲击函数,即绝大部分能量集中在频谱中点

  • 一般窗函数满足两项要求:

    • 窗谱主瓣尽可能的窄,以得到较陡的过渡带

    • 尽量减少最大旁瓣的相对幅度

    • 一般而言,上面两项要求不能同时满足


Digtlal signal processing using matlab

矩形窗


Bartlett

三角形(BARTLETT)窗


Hanning 1

升余弦窗(汉宁Hanning窗)-1

右移

左移

倒余弦


Hanning 2

升余弦窗(汉宁Hanning窗)-2


Hanning 3

升余弦窗(汉宁Hanning窗)-3

由于频谱是由三个互有频移的不同幅值的矩形窗函数相加而成,这样使旁瓣大大抵消,从而能量相当有效地集中在主瓣内。

其代价:主瓣加宽一倍,可达到减少肩峰,余振,提高阻带衰减。缺点:过滤带加大


Hanning 11

改进的升余弦窗(汉明Hanning窗)-1

其频谱函数为

其幅度函数为


Hamming 2

改进的升余弦窗(汉明Hamming窗)-2


Blackman

二阶升余弦窗(布拉克曼Blackman窗)


Kaiser

凯塞窗(Kaiser窗)

以上几种窗函数是各以一定主瓣加宽为代价,来换取某种程度的旁瓣抑制,而凯窗则是:

全面地反映主瓣与旁瓣衰减之间的交换关系,

可以在它们两者之间自由地选择它们的比重。


Digtlal signal processing using matlab

滤波器阶数(长度)M的选择

取Kaiser窗时设定beta,再用kaiserord函数求得M


Matlab1

Matlab 实现

  • W=boxcar(M): 产生M点的矩形窗

  • W=triang(M): 产生M点的Bartlett窗

  • W=hanning(M) 产生M点的Hanning窗

  • W=hamming(M) 产生M点的Hamming窗

  • W=blackman(M) 产生M点的Blackman窗

  • W=kaiser(M,beta) 产生beta值的M点Kaiser窗

  • Examples


Fir wp 0 2 rp 0 25db ws 0 3 as 50db

例:设计一个数字FIR低通滤波器,技术指标如下: wp=0.2π,Rp=0.25dB,ws=0.3π,As=50dB

  • 首先查表选择满足阻带衰减的窗函数

  • 从中选择最合适的(过渡带较小的)

  • 调用MATLAB函数进行设计

  • 验证设计滤波器是否满足通带波纹

  • 如果不能满足,则换用过渡带较大的,重复以上步骤

  • 如果满足,则设计成功


Digtlal signal processing using matlab

频率采样设计法(1)

  • 设计原理:系统函数H(z)能够从频率响应H(ejw)的样本H(k)中恢复

  • 基本思想:已知理想低通滤波器Hd(ejw),选取滤波器长度为M,在[0,2π]区间以M等分频率对Hd(ejw)采样得H(k),再由其离散傅里叶反变换h(n)得系统函数H(z)

  • h(n)=IDFT[H(k)]可用函数 ifft 计算


Digtlal signal processing using matlab

频率采样设计法(2)

  • 特点:

    • 采样频率点上近似误差为0

    • 其它频率点上的近似误差取决于理想响应的形状,理想响应愈陡峭,近似误差越大

    • 靠近通带边缘的误差较大,通带内误差较小

  • 分类:

    • 直接设计法:直接利用基本思想,在近似误差上不给出任何条件

    • 最优设计法:通过改变过渡带内的样本值将阻带内误差减至最小


Digtlal signal processing using matlab

Phase for Type 1 & 2

Phase for Type 3 & 4


Naive design methods

直接设计法(Naive design methods)

  • 设计思想:

    • 令H(k)=Hd(e j2πk/M),k=0,1,…,M-1,

    • 用h(n)=IDFT[H(k)]求得脉冲响应h(n)

  • 例:用频率采样法设计一个数字FIR低通滤波器,技术指标如下: wp=0.2π,Rp=0.25dB,ws=0.3π,As=50dB


M 20 wp k 2

分析:取M=20,使在wp处有一个样本,即k=2

wp=0.2π= (2π/20)2

下一个样本在ws,即在k=3

wp=0.3π= (2π/20)3

这样通带内[0≤w≤wp]内有3个样本,在阻带[ws≤w≤π]内有7个样本

Hr(k)=[1,1,1,0,……,0,1,1]

共15个零

由于M=20,α=(M-1)/2=9.5,为II类线性相位滤波器

再由IDFT可得h(n)


Matlab2

MATLAB编程解得

  • M=20;alpha=(M-1)/2;l=0:M-1;w1=(2*pi/M)*l;

  • Hrs=[1,1,1,zeros(1,15),1,1];

  • Hdr=[1,1,0,0]; wdl=[0,0.25,0.25,1];

  • k1=0:floor((M-1)/2);k2=floor((M-1)/2)+1:M-1;

  • angH=[-alpha*(2*pi)/M*k1,alpha*(2*pi)/M*(M-k2)];

  • H=Hrs.*exp(j*angH);

  • h=real(ifft(H,M));

  • [db,mag,pha,grd,w]=freqz_m(h,1);

  • [Hr,ww,a,L]=Hr_Type2(h);


Optimum design method

最优设计法(Optimum design method)

  • 设计方法:增大取样点数M,并让过渡样本作为自由样本,改变他们的值以得到在给定M的条件下的最大衰减及过渡带宽

  • 例:利用最优设计法设计一个比上例更好的低通滤波器

  • 增加取样点数M=40,以使过渡带内(0.2π<w<0.3π)有一个样本,在k=5和k=35处,用T表示这两个样本值,其中0<T<1,则以采样的振幅响应

    Hr=[1,1,1,1,1,T,0,……,0,T,1,1,1,1]

    共29个零


Digtlal signal processing using matlab

由于alpha=(M-1)/2=19.5,相位响应的样本是

现在我们考虑如何选取T值,以得到更好的最小阻带衰减

首先我们选取通带和阻带幅度的中值0.5

用MATLAB编程解得


Matlab3

MATLAB程序

  • M=40;alpha=(M-1)/2;l=0:M-1;w1=(2*pi/M)*l;

  • Hrs=[1,1,1,1,1,0.5,zeros(1,29),0.5,1,1,1,1];

  • Hdr=[1,1,0,0]; wdl=[0,0.25,0.25,1];

  • k1=0:floor((M-1)/2);k2=floor((M-1)/2)+1:M-1;

  • angH=[-alpha*(2*pi)/M*k1,alpha*(2*pi)/M*(M-k2)];

  • H=Hrs.*exp(j*angH);

  • h=real(ifft(H,M));

  • [db,mag,pha,grd,w]=freqz_m(h,1);

  • [Hr,ww,a,L]=Hr_Type2(h);


Digtlal signal processing using matlab

结论:

  • 通过改变一个样本值,我们得到一种更好的设计

  • 实际系统的过渡带往往很小,只有一到两个样本,只需优化较少的样本就可以获得最大的最小阻带衰减

  • 这等小于使最大旁瓣幅度最小化,因此这类优化问题也称最大最小化问题(minimax problem)

  • 最优过渡值表见文献19的附录B


Digtlal signal processing using matlab

最优等波纹设计法

  • 窗口设计法和频率采样设计法的缺陷

    • 设计过程不能将边缘频率wp和wc精确给定

    • 不能够同时标定波纹因子δ1和δ2,

    • 近似误差在频带区间上不是均匀分布的,靠近频带边缘误差愈大,远离频带边缘误差愈小


Digtlal signal processing using matlab

上述缺陷的克服

  • 对线性相位FIR滤波器而言,可以导出一组条件,使最大近似误差最小化的意义下设计的解达到最优(最大值最小误差或Chebyshev误差)

  • 满足这种条件的滤波器称为等波纹滤波器,其近似误差在通带和阻带均匀分布,且实现相同性能滤波器时阶数更低


Digtlal signal processing using matlab

最大最小问题的建立

  • 线性相位FIR滤波器4种情况的频率响应都能写为如下形式

其中beta和 Hr(w)的表达式在表 7.2 (P.265)中给出

利用三角函数恒等式,可将上面每个Hr(w)表达式写成一个w的函数Q(w)和一个余弦和的函数P(w).

其中

四种情况下的Q(w),L和P(w)由表7.3(P.279)给出


Chebyshev

Chebyshev 近似问题

  • 分析的目的是为了对4种情况有 Hr(w) 的共同形式. 这将使问题的描述更容易

  • 为了将问题归结为 Chebyshev近似问题,必须定义期望的振幅响应 Hdr(w) 和通带与阻带内定义的加权函数W(w)(用以独立控制)

  • 加权误差定义:


Chebyshev1

Chebyshev 近似问题

  • 加权误差响应E(w)与加权函数W(w)关系详见P266

    定义


Chebyshev2

Chebyshev 近似问题的陈述

  • 给定准确的wp,ws, δ1和δ2,确定一组系数a(n)、b(n)、c(n)或d(n)以使在通带内和阻带内E(w)的最大绝对值最小,即


Digtlal signal processing using matlab

极值数目的的确定

  • 问题的提出:对某一给定的M点滤波器而言,在误差函数E(w)内存在多少个局部最大值和最小值

  • 结论在P(w)表达式中


Alternation

交错点(Alternation)定理

  • 设S为闭区间 [0,pi]内任意闭合子集,为使P(w)是在S上对Hdr(w) 的唯一最大值最小近似,其充要条件是E(w)在S内至少出现 (L+2) 个交错点(alternations) 或极值频率,即在S内一定存在(L+2) 个频率 wi使之满足

  • 最优等波纹滤波器在S内的误差函数要么有(L+2)个,要么有(L+3)个


Parks mcclellan

Parks-McClellan 算法

  • 交错点定理确保最大最小近似问题的解存在且唯一, Parks-McClellan 算法完成求解工作

  • 它由 Remez交换算法提供迭代解.

    • 滤波器的阶数 M由 (7.48)计算

    • 估猜极值频率 wi(i= 1:L+2)

    • 根据这些极值频率点拟合一个L阶多项式

    • 在一个很细的密度上确定局部最大误差,并在新的极值上调整得到新的极值频率 wi’

    • 重复第3步

    • 一直到最优一组频率和全局最大误差找到为止,最后得出多项式P(w),再确定系数β(n),计算出a(n)和脉冲响应h(n)


Remez

等波纹设计函数remez

  • 调用格式: [h]=remez(N,f,n,weights,ftype)

  • 当 weight=1,同时ftype不是Hilbert滤波器或微分器时

  • [h]=remez(N,f,m)

    • h是滤波器脉冲响应的系数,长为 M=N+1

    • N定义了滤波器的阶数

    • f–一个数组,定义了以 π为单位的频带边缘频率.

    • m–一个数组,定义了在f 给定频率上的期望幅度响应


Remez1

用Remez 函数作等波纹设计实例

  • 例题7.23: 低通滤波器设计

    • 同窗函数设计法比较 (例7.8)

    • 同频率采样设计法比较 (例7.14,7.15,7.16)

  • 例题7.24: 带通滤波器设计

    • 同窗函数设计法比较 (例7.10)

    • 同频率采样设计法比较 (例7.17)

  • 例题7.25:高通滤波器设计

  • 例题7.26: 阶梯形滤波器设计


Digtlal signal processing using matlab

其它等波纹设计实例

  • 例题7.27: 使用remez函数设计数字微分器

  • 例题7.28:使用remez函数设计数字Hilbert滤波器


Digtlal signal processing using matlab

作业(P282) :

  • p7.14

  • p7.19


  • Login
