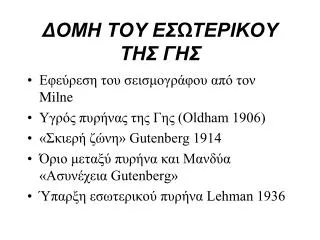

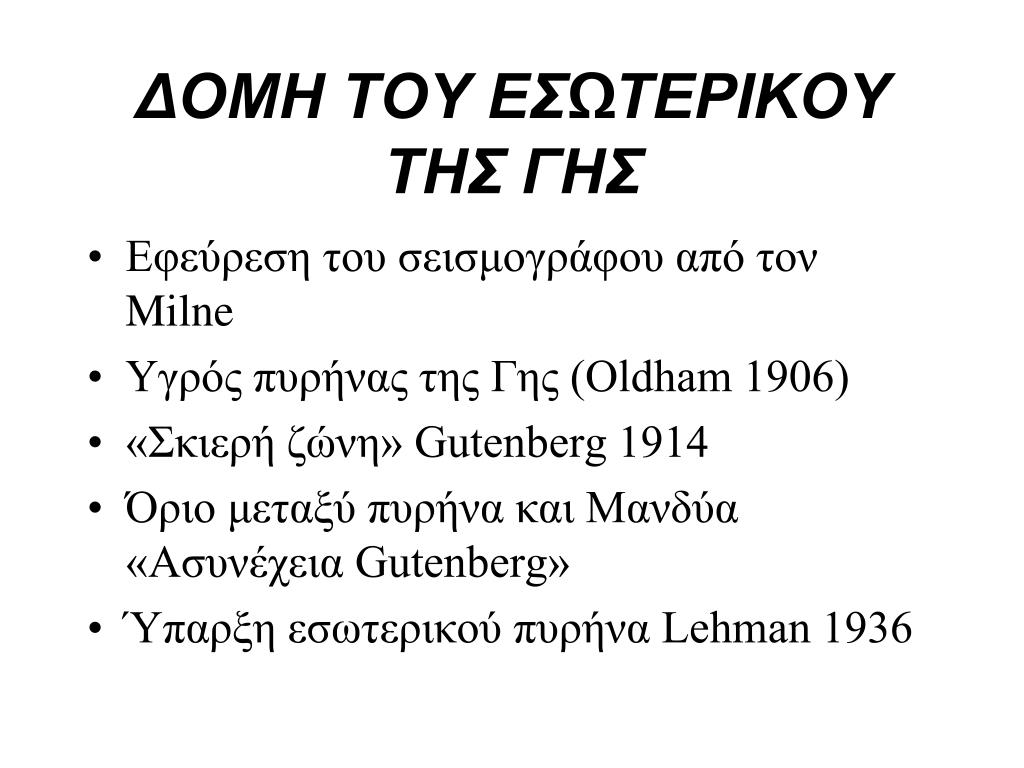

  1. ΔΟΜΗ ΤΟΥ ΕΣΩΤΕΡΙΚΟΥ ΤΗΣ ΓΗΣ • Εφεύρεση του σεισμογράφου από τον Milne • Υγρός πυρήνας της Γης (Oldham 1906) • «Σκιερή ζώνη» Gutenberg 1914 • Όριο μεταξύ πυρήνα και Μανδύα «Ασυνέχεια Gutenberg» • Ύπαρξη εσωτερικού πυρήνα Lehman 1936

  2. Όριο μεταξύ φλοιού Μανδύα (Mohorovicic 1909) • Γρανιτικό - Βασαλτικό στρώμα (Conrad 1925) Διάδοση των επιμήκων κυμάτων διάθλασης μέσα στο φλοιό (α) και καμπύλες χρόνων διαδρομής αυτών (β). Σεισμογράμματα που γράφτηκαν σε απόσταση 500 km από το επίκεντρο. Δείχνονται οι αναγραφές των Pn, Pb, Pg καθώς και των Sn, Sb, Sg κυμάτων (Robel 1959).

  3. Μοντέλο της Γης από τέσσερα στρώματα Κατάλληλος συμβολισμός των φάσεων των σεισμικών κυμάτων P S PP SS PKP PKIKP PKJKP SKS SKIKS SKJKS PcP ScS PKiKP

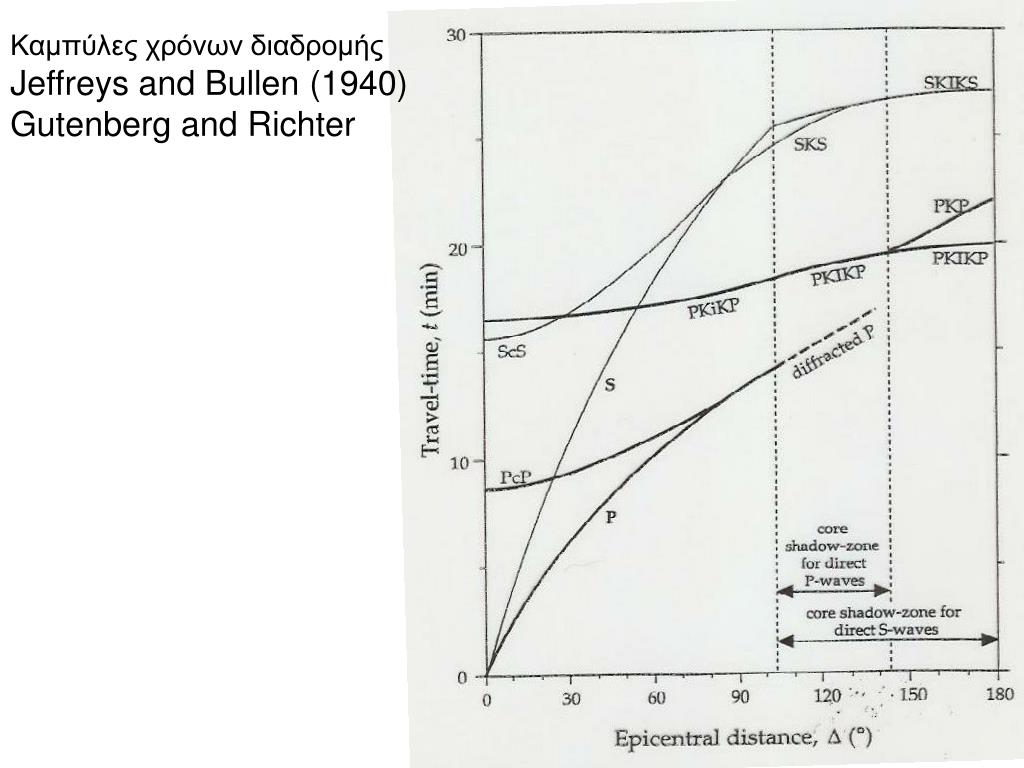

  4. Καμπύλες χρόνων διαδρομής Jeffreys and Bullen (1940) Gutenberg and Richter

  5. 1-12 P 13-15 PKP 16-18 PKIKP

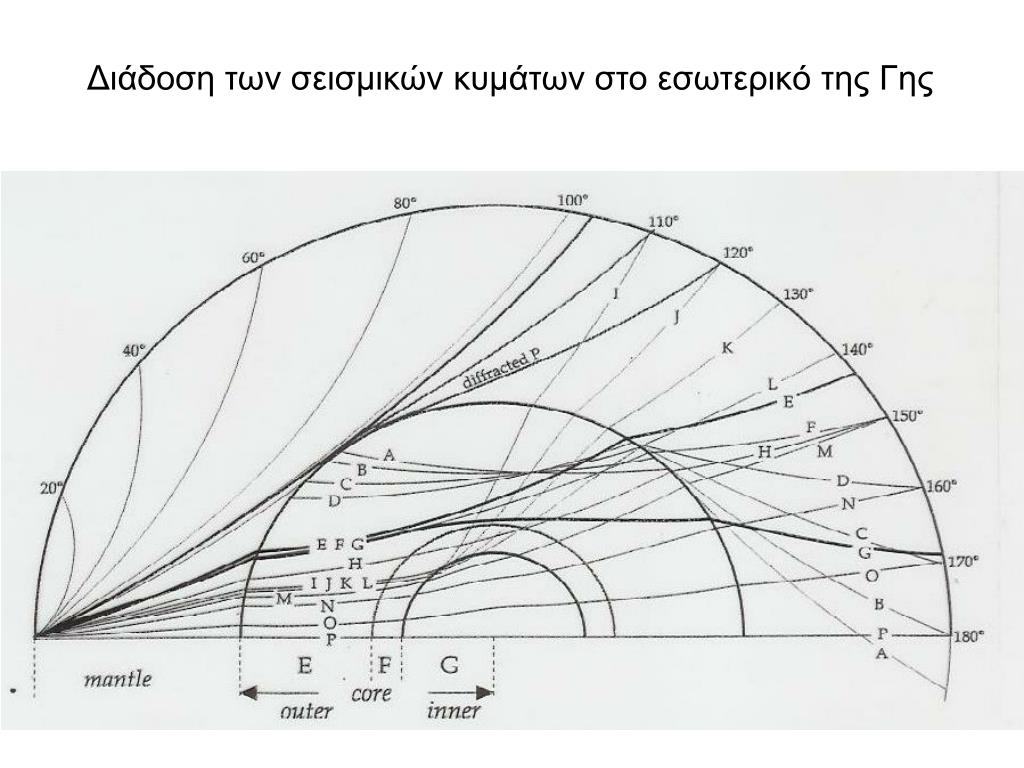

  6. Διάδοση των σεισμικών κυμάτων στο εσωτερικό της Γης

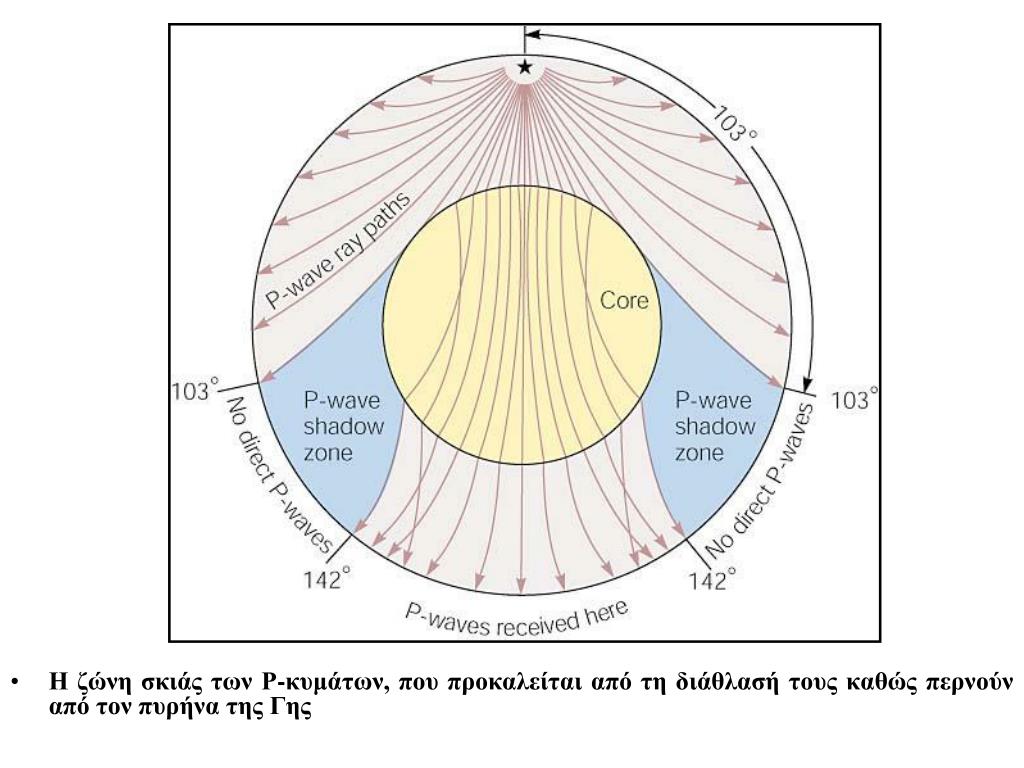

  7. Η ζώνη σκιάς των Ρ-κυμάτων, που προκαλείται από τη διάθλασή τους καθώς περνούν από τον πυρήνα της Γης

  8. Η ζώνη σκιάς των S-κυμάτων. Επειδή δεν διαδίδονται σε υγρά, προκύπτει το συμπέρασμα ότι ο πυρήνας (ή ένα μέρος του) έχει ιδιότητες υγρού.

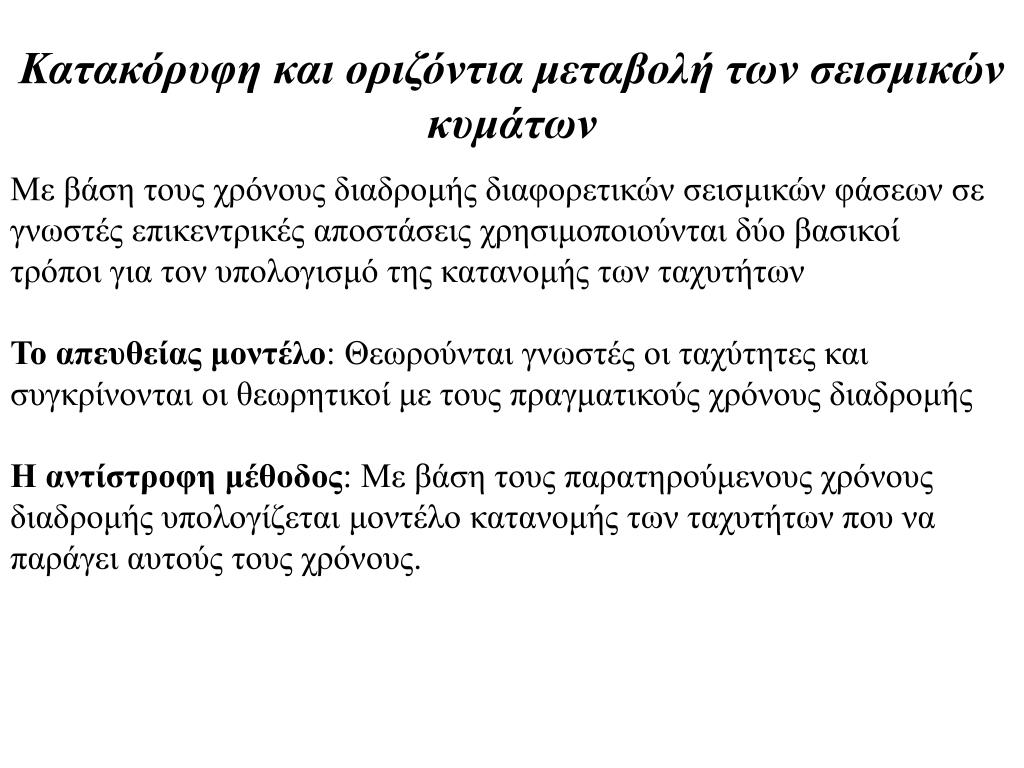

  9. Κατακόρυφη και οριζόντια μεταβολή των σεισμικών κυμάτων Με βάση τους χρόνους διαδρομής διαφορετικών σεισμικών φάσεων σε γνωστές επικεντρικές αποστάσεις χρησιμοποιούνται δύο βασικοί τρόποι για τον υπολογισμό της κατανομής των ταχυτήτων Το απευθείας μοντέλο: Θεωρούνται γνωστές οι ταχύτητες και συγκρίνονται οι θεωρητικοί με τους πραγματικούς χρόνους διαδρομής Η αντίστροφη μέθοδος: Με βάση τους παρατηρούμενους χρόνους διαδρομής υπολογίζεται μοντέλο κατανομής των ταχυτήτων που να παράγει αυτούς τους χρόνους.

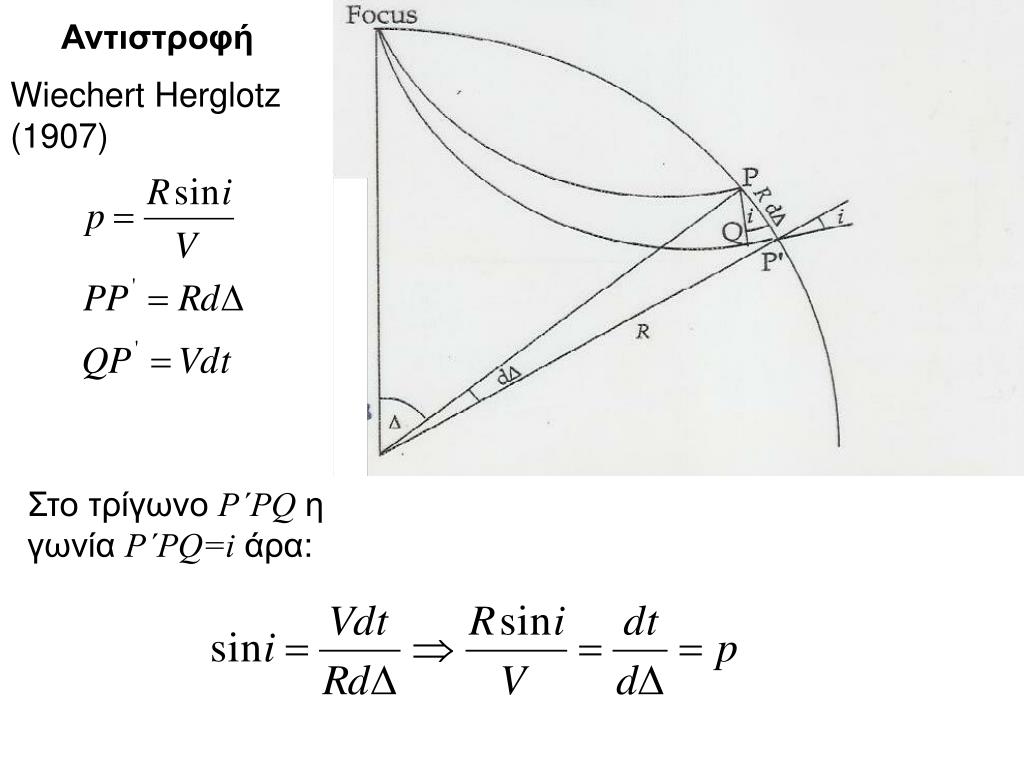

  10. Αντιστροφή Wiechert Herglotz (1907) Στο τρίγωνο P΄PQ η γωνία P΄PQ=i άρα:

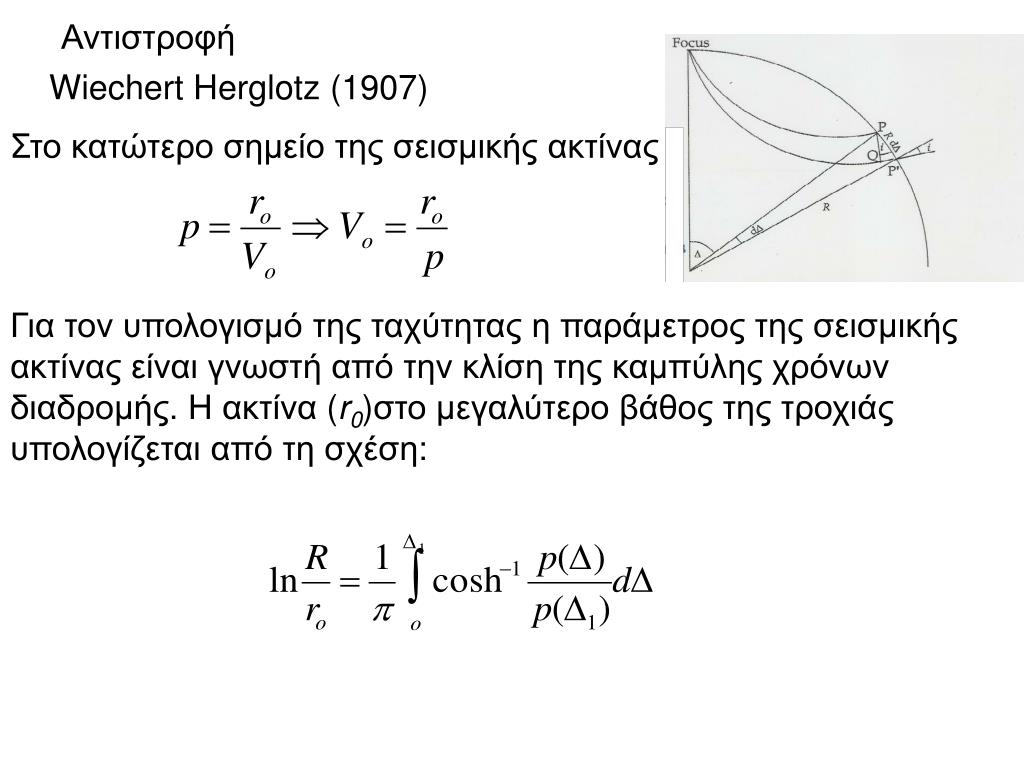

  11. Αντιστροφή Wiechert Herglotz (1907) Στο κατώτερο σημείο της σεισμικής ακτίνας Για τον υπολογισμό της ταχύτητας η παράμετρος της σεισμικής ακτίνας είναι γνωστή από την κλίση της καμπύλης χρόνων διαδρομής. Η ακτίνα (r0)στο μεγαλύτερο βάθος της τροχιάς υπολογίζεται από τη σχέση:

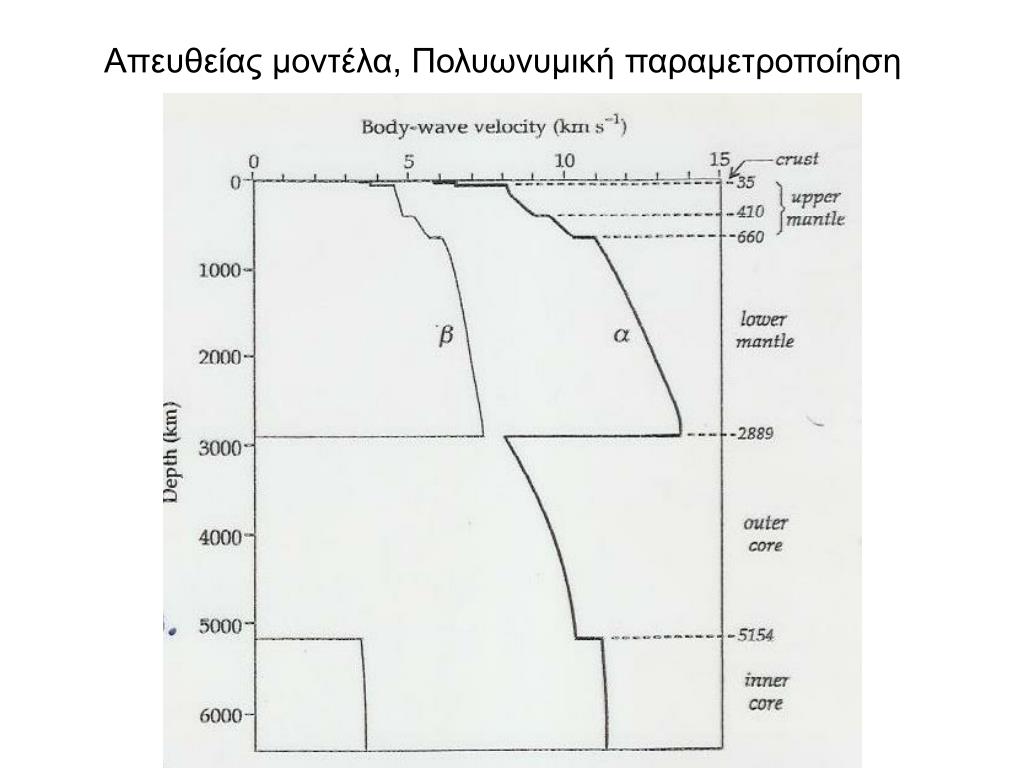

  12. Απευθείας μοντέλα, Πολυωνυμική παραμετροποίηση

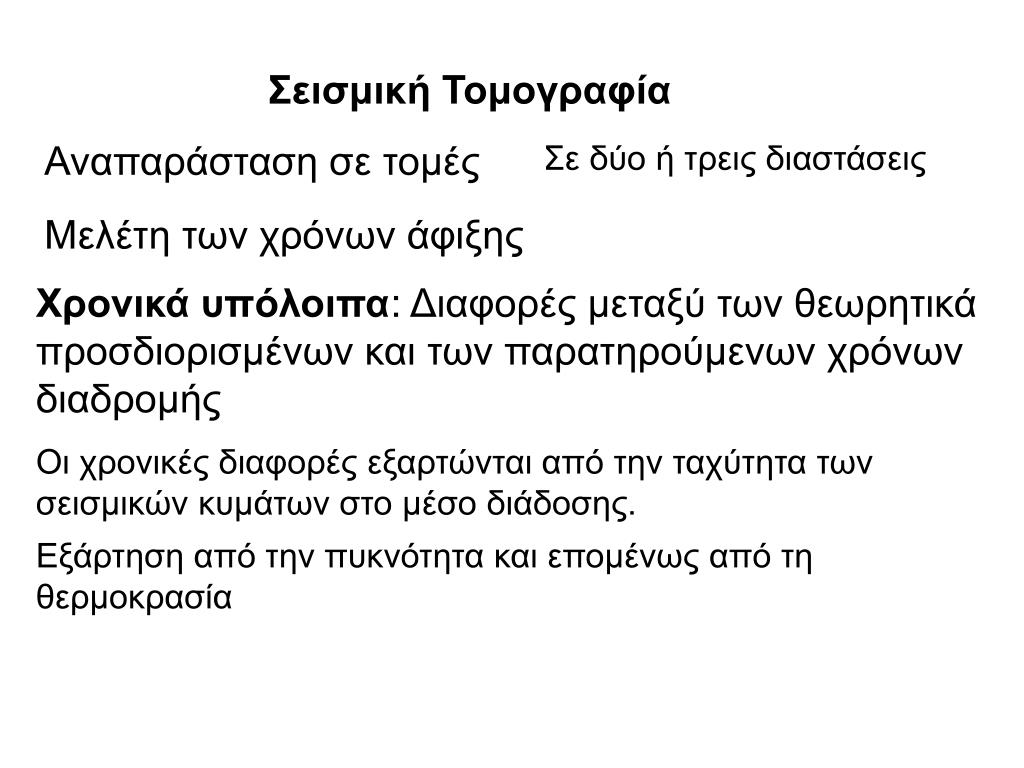

  13. Σεισμική Τομογραφία Αναπαράσταση σε τομές Σε δύο ή τρεις διαστάσεις Μελέτη των χρόνων άφιξης Χρονικά υπόλοιπα: Διαφορές μεταξύ των θεωρητικά προσδιορισμένων και των παρατηρούμενων χρόνων διαδρομής Οι χρονικές διαφορές εξαρτώνται από την ταχύτητα των σεισμικών κυμάτων στο μέσο διάδοσης. Εξάρτηση από την πυκνότητα και επομένως από τη θερμοκρασία
