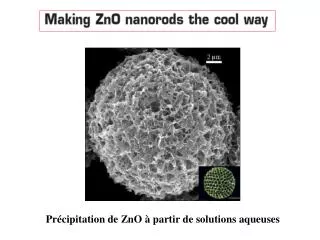

Précipitation de ZnO à partir de solutions aqueuses

Précipitation de ZnO à partir de solutions aqueuses. Zn(NO 3 ) 2 Zn 2+ + 2(NO 3 ) -. Solvatation par les molécules d’eau dipolaires [Zn(OH 2 ) 6 ] 2+. d -. d +. Zn 2+. H H. H H. H H. H H. H H. O. O. O. O. O.

alissa
Download Presentation

Précipitation de ZnO à partir de solutions aqueuses

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Précipitation de ZnO à partir de solutions aqueuses

  2. Zn(NO3)2 Zn2+ + 2(NO3)- Solvatation par les molécules d’eau dipolaires [Zn(OH2)6]2+ d- d+ Zn2+ H H H H H H H H H H O O O O O Précipitation de ZnO à partir de solutions aqueuses 1. Dissolution d’un sel dans l ’eau Dissociation ionique

  3. Zn2+ + 2OH- Zn(OH)2 ZnO + H2O d- d+ > Zn - OH + H2O - Zn < > Zn - OH - Zn < + H2O olation 2. Condensation Pour précipiter ZnO il faut déprotoner les molécules d’eau coordinées ajouter une base thermohydrolyse

  4. [Zn(OH)2]0 Rôle du pH pH [Zn(OH2)6]2+ [Zn(OH)4]2- précipitation redissolution Point de charge nulle

  5. 80 - 90°C Zn(NO3)2 + HMT ZnO H2O Précipitation contrôlée HMT = HexaMéthylèneTétramine HMT = formation d’un complexe peu stable T = dissociation thermique de complexes formation des OH- dans la solution (lente et homogène) On obtient des morphologies variées selon les conditions opératoires

  6. croissance le long de l’axe c Zn2+ La décomposition thermique de l’hexamine libère progressivement des ions OH- L’hexamine se fixe sélectivement sur les faces non polaires

  7. 3 min 0 min 30 min 7 min Précipitation de prismes hexagonaux de ZnO M.A. Vergés, A.Misfsud, C.J. Serna, J. Chem. Soc. Faraday Trans. 86 (1990) 959

  8. ellipsoïdes étoiles 2µm 2µm 25°C - pH 9,5 25°C - pH 10,5 Zn(NO3)2 + NaOH

  9. 5 min 15 min 60 min 30 min 120 min 90 min 25°C - pH 10,5

  10. étoiles ellipsoïdes  25°C - pH10,5 25°C - pH 9,5 Les particules résultent de l ’association de nano-cristaux allongés

  11. pH pH Rôle de la température = thermohydrolyse Déprotonation des molécules d’eau liées

  12. 150°C - 24h ROH Zn(OAc)2.2H2O + NaOH ZnO Croissance le long de l’axe c [0001] Synthèse hydrothermale de ZnO

  13. OH- Zn(OAc)2 ZnO Q

  14. NaOH 200°C 160°C 120°C particules pH 12 pH 13,5 Fleurs formées de nanorods

  15. NH4OH 200°C 160°C 120°C pH 7 pH 9 Fleurs formées de nanorods

  16. Les ‘ fleurs ’ sont formées par l’assemblage de monocristaux hexagonaux

  17. [Zn(OH)4]2- 1 Zn(OH)2 2 Zn(OH)2 germination (pption de ZnO) [Zn(OH)4]2- croissance (source de Zn) Deux espèces en solution La croissance du cristal de ZnO fait intervenir 2 processus Diffusion des espèces dissoutes de la solution vers l’interface solide-liquide force motrice = gradient de concentration Diffusion au sein du solide pour atteindre la position finale

  18. Zn(OH)2 Zn(OH)2 [Zn(OH)4]2- [Zn(OH)4]2- < > pH 12 pH 13,5 Avec NH4OH il faut faire intervenir la formation de complexes [Zn(NH3)4]2+

  19. J. Phys. Chem. 108 (2004) 3955 CTAB Zn(OAc)2 + NaOH ZnO 120°C avec CTAB sans CTAB

  20. germe ZnO cristaux hexagonaux Précipitation de Zn(OH)2 [Zn(OH)4]2- sites actifs CTAB germe ZnO ‘Fleur’ Le CTAB se fixe sur les germes et bloque la croissance dans certaines directions

  21. Lionel Vayssieres, Adv. Mater; 15 (2003) 464 95°C Zn(NO3)2 + C6H12N4 ZnO H2O 200 nm Dépôt sur un substrat L ≈ 10 µm d ≈ 100-200 nm

  22. JACS, 127 (2005) 2378 65°C - 24 h Attaque des plaques de Zn par formation, d’un complexe formamide-Zn qui se dissocie à 65°C pour donner ZnO

  23. 1 µm 5 µm Nanorods sur ZnO Nanotubes sur Zn Formation d’un réseau de nanocristaux perpendiculaires au substrat d ≈ 100 nm d ≈ 250 nm sur verre sur alumine

  24. Croissance de ZnO sur substrat sphérique (billes)

  25. SiO2 SiO2/ZnO SiO2/ZnO SiO2/ZnO

  26. Fe3O4 SiO2 ZnO Formation d’hétérostructures magnétiques applications médicales

  27. H.C. Loye et al. JACS 2004 800°C ZnF(AmTAZ) ZnO 2h Formation de nanotubes par décomposition thermique d’organo-métalliques AmTAZ = 3-amino-1,2,4-triazole ZnF(AmTAZAC) AmTAZAC = 3-amino-1,2,4-triazole-5-carboxylique acide

  28. F Zn F Zn2+ coordinence bipyramide trigonale

  29. La structure de ZnF(AmTAZ) est formée de canaux délimités par 6 bipyramides trigonales

  30. Zn F N C 6 AmTAZ 6 Zn(II) Chaîne d’anneaux Zn2N2F

  31. Structure tubulaire entourée des ligands AmTAZ Espace laissé vide dans les canaux de ZnF(AmTAZ)

  32. 20 µ 10 µ La morphologie est conservée par chauffage ZnO Q O2 ZnF(AmTAZ) ZnO

  33. * Thermo-hydrolyse d’une solution de Zn2+ à pH < PCN sel basique pH 4-5 Zn2+ + CO(NH2)2 Zn4CO3(OH)6.H2O 80°C - 3-24h urée carbonate basique * Dissociation de l’urée CO(NH2)2 + H2O 2NH3 + CO2 NH3 + H2O NH4OH * Précipitation ‘ douce ’ de Zn4CO3(OH)6.H2O

  34. 80°C - 3h OAc- Cl- SO42- NO3-

  35. 80°C - 24 h OAc- Cl- SO42- NO3-

  36. Micro-oursins sur substrat sphérique microparticules de Zn ZnO

  37. JACS 126 (2004) 16744

  38. solution de zincate sur poudre de zinc précipitation de ZnO à la surface du Zn [Zn(OH)4]2- film de ZnO * Traitement hydrothermal croissance de cristaux de ZnO vers l’extérieur Zn * Effet ‘ kirkendall ’ Zn diffuse dans ZnO plus vite que O dans Zn

  39. ZnO Zn 180°C - 24 h

  40. 180°C - 2 h 200°C - 4 h

  41. Au Au Au-ZnO ZnO Dépôt de particules d’or = Au-ZnO

  42. émission spontanée émission stimulée excitation lumineuse faisceau laser L Nanocristaux de ZnO = Lasers UV miniatures Émission lumineuse Inversion de population et amplification laser Cavité de Pérot-Fabry L = nl/2

  43. visible UV Nanocristaux de ZnO = Lasers UV miniatures Forte photoluminescence à 385 nm l ≤ 10 µm d ≈ 20 à 150 nm Cristaux prismatiques = cavité de Pérot-Fabry

  44. 002 I 004 2Q J-H Choy et al. Adv. Mater. 15 (2003) 1911 Substrat Si sur lequel on a déposé des nano-particules de ZnO (4 nm) qui servent de germes pour la croissance des nano-cristaux de ZnO

  45. I l L’émission est maximale quand l ’excitation est à 0° Émission laser à partir des faces hexagonales supérieures

  46. JACS, 125 (2003) 4728 Chaque dent du peigne se comporte comme une cavité Pérot-Fabry L’ensemble se comporte comme un réseau ordonné de cavités
