实验九 集成稳压器

实验九 集成稳压器. 一、实验目的 1 、研究集成稳压器的特点和性能指标的测试方法。 2 、了解集成稳压器扩展性能的方法。 二、实验原理 见 《 电子技术实验指导书 》P50 。 三、实验设备与器件 1 、可调工频电源 2 、双踪示波器 3 、交流毫伏表 4 、直流电压表 5 、直流毫安表 6 、滑线变阻器 200Ω×1A

alisa-anderson
Download Presentation

实验九 集成稳压器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

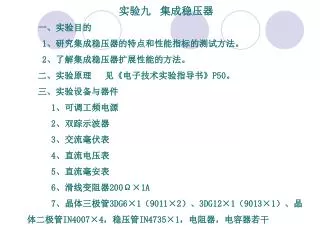

  1. 实验九 集成稳压器 一、实验目的 1、研究集成稳压器的特点和性能指标的测试方法。 2、了解集成稳压器扩展性能的方法。 二、实验原理 见《电子技术实验指导书》P50。 三、实验设备与器件 1、可调工频电源 2、双踪示波器 3、交流毫伏表 4、直流电压表 5、直流毫安表 6、滑线变阻器200Ω×1A 7、晶体三极管3DG6×1（9011×2）、3DG12×1（9013×1）、晶体二极管IN4007×4，稳压管IN4735×1，电阻器，电容器若干

  2. 图9-1 由W7812构成的直流稳压电源

  3. 1——输入端 2——地端 3——输出端 图9-2 W78××系列外形及接线图

  4. 三端集成稳压器插孔 整流、滤波、稳压实验面板 电容插孔 整流桥 “~”——交流输入端 “-”——直流输出端 负载电阻插孔

  5. 四、实验内容 1、整流滤波电路测试 按图9-2连接实验电路，取可调工频电源14V电压作为整流电路输入电压u2。接通工频电源，用直流电压表测量输出端直流电压Uo。用交流毫伏表测量纹波电压 。用示波器观察u2、uo的波形，把数据及波形记入自拟表格中。 图9-2 整流滤波电路

  6. 2、集成稳压器性能测试 断开工频电源，按图9-1改接实验电路，取负载电阻RL=120Ω。 1）初测 接通工频14V电源，测量U2值；测量滤波电路输出电压U1（稳压器输入电压），集成稳压器输出电压Uo，它们的数值应与理论值大致符合，否则说明电路出了故障。设法查找故障并加以排除。电路经初测进入正常工作状态后，才能进行各项指标的测试。 2）各项性能指标测试 ①输出电压Uo和最大输出电流Iomax的测量。 在输出端接负载电阻RL=120Ω，由于7812输出电压Uo=12V，因此流过RL的电流Iomax= 12V/120Ω = 100mA。这时Uo基本保持不变，若变化较大则说明集成块性能不良。

  7. ②稳压系数S的测量(见《电子技术实验指导书》P48) ③输出电阻R0的测量(见《电子技术实验指导书》P48) ④输出纹波电压的测量(见《电子技术实验指导书》P48) 五、实验总结 1、整理实验数据，计算S和R0，并与手册上的典型值进行比较。 2、分析讨论实验中发生的现象和问题。 六、预习要求 见《电子技术实验指导书》P53。
