Presentation Transcript


6427568

多压凝气器原理、特点

44 邹建文

45 邹维骅


6427568

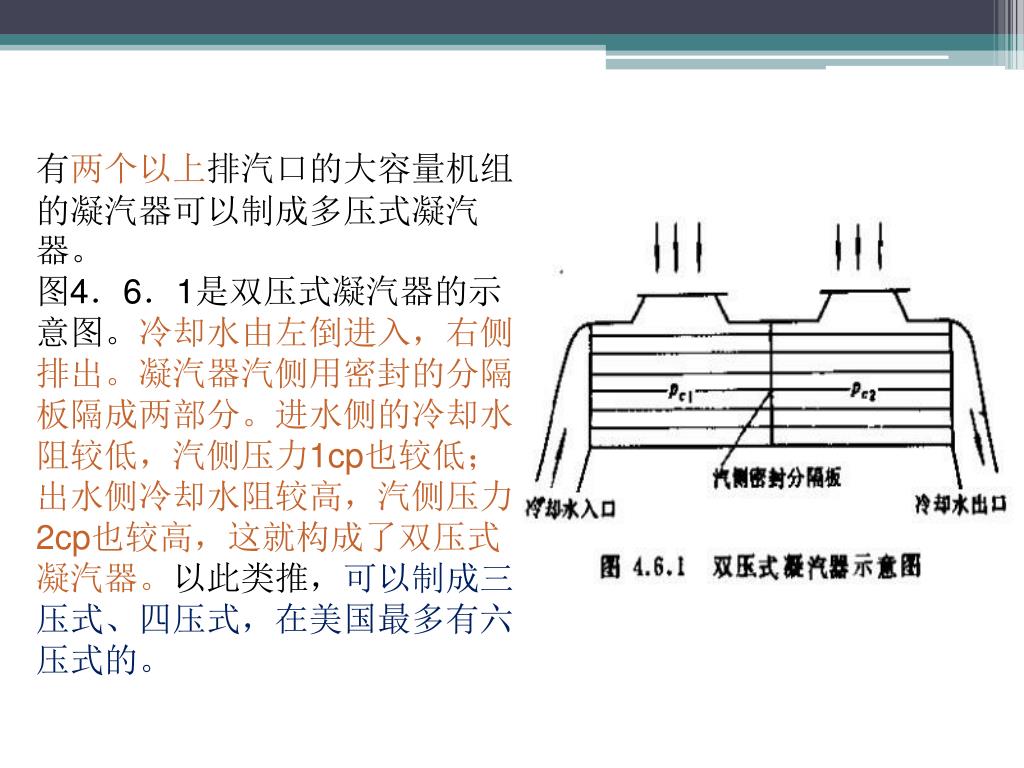

有两个以上排汽口的大容量机组

的凝汽器可以制成多压式凝汽器。

图4.6.1是双压式凝汽器的示

意图。冷却水由左倒进入,右侧

排出。凝汽器汽侧用密封的分隔

板隔成两部分。进水侧的冷却水

阻较低,汽侧压力1cp也较低;

出水侧冷却水阻较高,汽侧压力

2cp也较高,这就构成了双压式

凝汽器。以此类推,可以制成三

压式、四压式,在美国最多有六

压式的。


6427568

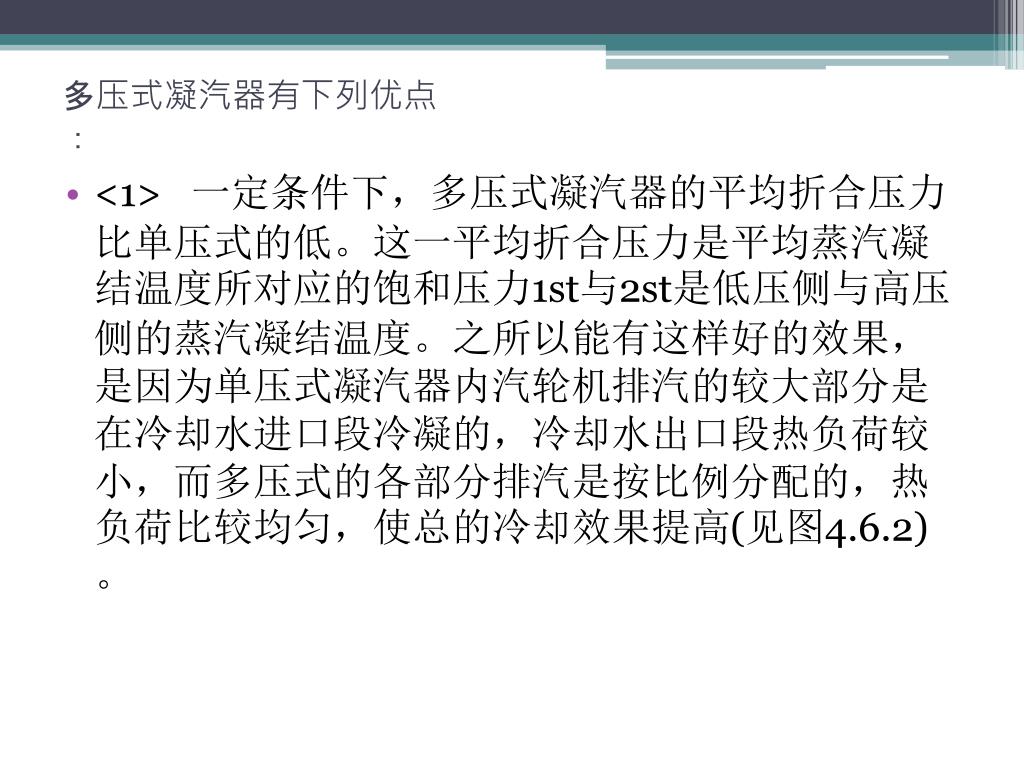

多压式凝汽器有下列优点:

<1> 一定条件下,多压式凝汽器的平均折合压力比单压式的低。这一平均折合压力是平均蒸汽凝结温度所对应的饱和压力1st与2st是低压侧与高压侧的蒸汽凝结温度。之所以能有这样好的效果,是因为单压式凝汽器内汽轮机排汽的较大部分是在冷却水进口段冷凝的,冷却水出口段热负荷较小,而多压式的各部分排汽是按比例分配的,热负荷比较均匀,使总的冷却效果提高(见图4.6.2)。


6427568

<2> 多压式凝汽器可将低压侧的凝结水引入高压侧加热,以提高凝结水温,减少低压加热气的抽汽量,减小发电热耗率。
