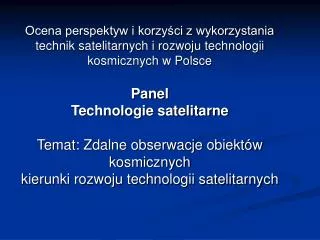

  1. Ocena perspektyw i korzyści z wykorzystania technik satelitarnych i rozwoju technologii kosmicznych w PolscePanelTechnologie satelitarneTemat: Zdalne obserwacje obiektów kosmicznych kierunki rozwoju technologii satelitarnych

  2. Zdalne obserwacje - teledetekcja Remote Sensing • Zdalne metody pomiarowe polegają na detekcji promieniowania elektromagnetycznego odbitego bądź wyemitowanego z badanego obiektu , a następnie jego analizie i interpretacji . Na tej podstawie możemy uzyskać informacje o: • fizyko-chemicznych własnościach obiektu i jego strukturze, • procesach i zjawiskach zachodzących w obiekcie w • przeszłości i obecnie, • przestrzennej lokalizacji obiektu oraz przestrzennym • rozkładzie jego własności i struktury, • czasowej zmienności obiektu ( krótko okresowej -lata) • poprzez monitoring obiektu

  3. Zakresy spektralne Optycznymikrofalowy 0,2-50 m(0,3-16 m) 0,1-100cm/ 300GHz-300MHz

  4. Misje satelitarne • Misje planetarne i do małych obiektów • Obserwacje Ziemi –programy GEOSS/GMES • Badania planet układu słonecznego i komet • eksploracja Księżyca i Marsa • Misje astrofizyczne • Programy astrofizyczne • (INTEGRAL, HERSCHEL, JWST) • 2. Obserwacje astronomiczne (HST) • 3. Badanie Słońca (SOHO)

  5. Misje satelitarne - sensory Sensory pasywne - radiometry, - spektrometry klasyczne i fourierowskie, - instrumenty heterodynowe, - interferometry , Sensory aktywne - radary, - interferometry (tandemy), - skaterometry, - altimetry

  6. Pasywne systemy pozyskiwania obrazów

  7. Wymagania Techniczne • Wymagania pomiarowe • wysoka rozdzielczość spektralna, • wysoka rozdzielczość przestrzenna, • wysoka czułość sensora - dokładność • Wymagania niezawodnościowe • komponenty elektroniczne, • ruchome elementy i zespoły mechaniczne • Wymagania środowiskowe • praca w próżni, • praca przy dużych gradientach temperatur oraz niskie temperatury, • praca przy promieniowaniu wysokoenergetycznym

  8. Kierunki rozwoju technologii satelitarnychw sensorach teledetekcyjnych • Detektory i systemy detekcyjne • Systemy chłodzące • Układy elektroniczne pracujące w b. niskich tem. • Nowe materiały ( berylium , kompozyty) • Nowe pokrycia izolacyjne na materiały • Wyrafinowane i nowatorskie rozwiązania węzłów konstrukcyjnych

  9. Proposed Launch Date: 2013 Proposed Launch Vehicle: Ariane 5 Mission Duration: 5 - 10 years Total payload mass: Approx 6200 kg, Diameter of primary Mirror: 6.5 m Clear aperture of primary Mirror: 25 m2 Primary mirror material: beryllium Mass of primary mirror:one-third as much as Hubble's Focal length: 18,5 m Number of primary mirror segments: 18 Optical resolution: ~0.1 arc-seconds Wavelength coverage: 0.6 - 28 microns Size of sun shield: ~22 m x 10 m Orbit: 1.5 million km from Earth at L2 Point Operating Temperature: <50 K James Webb Space Telescope

  10. James Webb Space Telescope

  11. James Webb Space Telescope

  12. James Webb Space Telescope

  13. Zestaw instrumentów: MIRI Mid-InfraRed Instrument NIRCam Near InfraRed Camera NIRSpec Near InfraRed Spectrografe FGS Fine Guidanece Sensor James Webb Space Telescope

  14. James Webb Space Telescope – nowe technologie • Detektory pojedyncze i macierze • fotopowielacze 0,15 - 0,9 m, • detektory Si 0,3 - 1,2 m, • detektory InGaAs 0,9-2,8 m • detektory (Ge, PbSb, PbSe, InAs) • detektory MCT 1-22 m • detektory Si-As 5-29 m • pyroelektryczne 1- 50 m • detektory bolometryczne 1- 80 m

  15. James Webb Space Telescope – nowe technologie Macierze detektorów pracujących w podczerwieni • detektory Si-As 5-29 m detektory MCT 1-6 m

  16. James Webb Space Telescope – nowe technologie • Dwustopniowy układ chłodzący dla macierzy detektorów Si – As z temperatury 50K • pierwszy stopień 18 K • drugi stopień 7K

  17. James Webb Space Telescope – nowe technologie Układ elektroniczny pracujący w temperaturze 50 K

  18. James Webb Space Telescope - nowe technologie 1. Nowe materiały – lekkie, wytrzymałe, kriogeniczne zwierciadło

  19. James Webb Space Telescope Testy stabilności struktury

  20. James Webb Space Telescope Specjalne pokrycia odbijające promieniowanie słoneczne i ziemskie

  21. James Webb Space Telescope Systemy dedykowane pracy w niskich temperaturach

  22. Możliwości rozwoju technologii satelitarnych na potrzeby instrumentów teledetekcyjnych w Polsce • Detektory podczerwieni i dla zakresu termalnego – firma VIGO S.A. • Inżynieria materiałowa • Rozwój kadry inżynierskiej dla realizacji konstrukcji satelitarnych • Rozwój centrów i platform technologicznych
