볼링게임 시스템. 3 조 오지연 , 손수경. 개 요. 볼링 게임 방법을 이해하고 볼링 시스템을 구현한다 . 7 세그먼트 디스플레이를 이용하여 볼링 스코어 시스템을 디자인한다. 블록 다이어그램. N. APD logic. APD. FT. Score register. AD. UPD. control. NF. Frame counter. LF. Done. 동 작 방 식. 볼링 게임은 총 10 프레임으로 나뉘어 있으며 한 프레임당 두 번의 기회가 있다 .
E N D

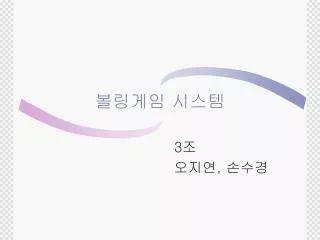

볼링게임 시스템 3조 오지연, 손수경
개 요 • 볼링 게임 방법을 이해하고 볼링 시스템을 구현한다. • 7 세그먼트 디스플레이를 이용하여 볼링 스코어 시스템을 디자인한다.
블록 다이어그램 N APD logic APD FT Score register AD UPD control NF Frame counter LF Done
동 작 방 식 • 볼링 게임은 총 10프레임으로 나뉘어 있으며 한 프레임당 두 번의 기회가 있다. • 스트라이크일 경우에는 한번만 칠 수 있다 • APD가 1로 변하고 다음 프레임에 따라서 점수가 추가된다. • 스페어처리 • 다음 프레임의 첫 번째 친 핀의 개수만큼 점수가 추가된다. • 10 프레임은 최대 3번의 기회가 주어진다.
동 작 방 식 • AD가 1이 되면 score register에 핀의 개수가 더해진다. • 한 프레임 내에서 첫 번째 던짐은 FT=1로 표시된다 • 한 프레임이 완료되면 NF가 1이 되고 frame counter가 증가된다. • 게임완료는 Done=1로 표시된다. • 점수의 증가는 카운터를 이용하여 계산된다 • 출력은 7 세그먼트를 이용해 표시한다.
수행 방법 및 일정 • 1주 • 동작을 더 구체적으로 분석 • 분석한 내용을 바탕으로 설계하기 • 2~4주 • 설계한 내용을 바탕으로 VHDL로 구현하기 • 5주 • 검증 발표
진 행 상 황 • 손수경 • 블록 다이어그램 제작 및 전체 시스템의 설계 • 7 세그먼트로 출력하기 위한 준비작업 • 오지연 • 쓰러진 핀의 입력방법 정의 • 스코어 계산의 방법 정의
진 행 상 황 • 전체 시스템의 30%설계 • 스코어 계산시 가산기의 사용과 카운터의 사용을 전제로 테스트. • 출력 시 백, 십,일 단위의 숫자를 떼어내어 7 세그먼트로 출력 완성 • 프레임의 첫 번째 던짐 후에 FT=1로 하는 작업 테스트 중에 있음.
